  1. Professor : DUDU Disciplina : Física Óptica (FO) Introdução Óptica é a parte da física que estuda a luz: energia radiante (ondas eletromagnéticas) capaz de causar, em nós, a sensação da visão.

  2. Fontes de Luz • Primária • Secundária

  3. Primária • Fontes que emitem luz própria

  4. Corpos luminosos:são os corpos que emitem luz própria. Exemplo: o Sol, as estrelas, a chama de uma vela, etc.

  5. Sol

  6. Secundária • Refletem luz • Não emitem luz própria

  7. Lua

  8. Corpos iluminados: são os corpos que refletem luz.

  9. Meios Físicos

  10. Meios Transparentes: Permitem a passagem da luz sem desvios.Ex:Vácuo, pequenas camadas de ar, vidro e água. Corpos transparentes: são os corpos que se deixam atravessar totalmente pela luz

  11. Meios Translúcidos: A luz sofre desvio e há bastante difusão.Ex:Neblina, papel vegetal . Corpos translúcidos: são os corpos que se deixam atravessar parcialmente pela luz.

  12. Meios Opacos: A luz não se propaga.Ex: Alvenaria, madeira. Corpos opacos:são os corpos que impedem a passagem da luz.

  13. Princípios da Óptica Geométrica INTRODUÇÃO • Propagação Retilínea • Reversibilidade • Independência

  14. Propagação retilínea Em um meio homogêneo a luz propaga-se em linha reta.

  15. Eclipse

  16. As provas mais simples de que a luz se propaga em linha reta são a formação da sombra e a câmara escura.

  17. Câmara Escura  Aplicações dos princípios: p p O I p p I O =

  18. Sombras e alturas anteparo opaco Fonte de luz a b a = altura do anteparo b = distância entre a fonte e o anteparo

  19. Sombras e alturas sombra anteparo opaco c Fonte de luz a b d c = altura da sombra d = distância entre a fonte e a sombra

  20. Sombras e alturas c a b d A semelhança de triângulos nos diz que: a b c d = FIM

  21. Reversibilidade B A A trajetória seguida pela luz independe do sentido de propagação.

  22. Independência Quando dois ou mais raios se cruzam cada um age independentemente do outro.

  23. Princípios da Óptica Geométrica Princípio da Independência dos Raios de Luz: Princípio da Propagação Retilínea da Luz: Princípio da Reversibilidade da Luz:

  24. CÂMARA ESCURA = Máquina fotográfica • A imagem é invertida e reversa. Ex.: p vira d

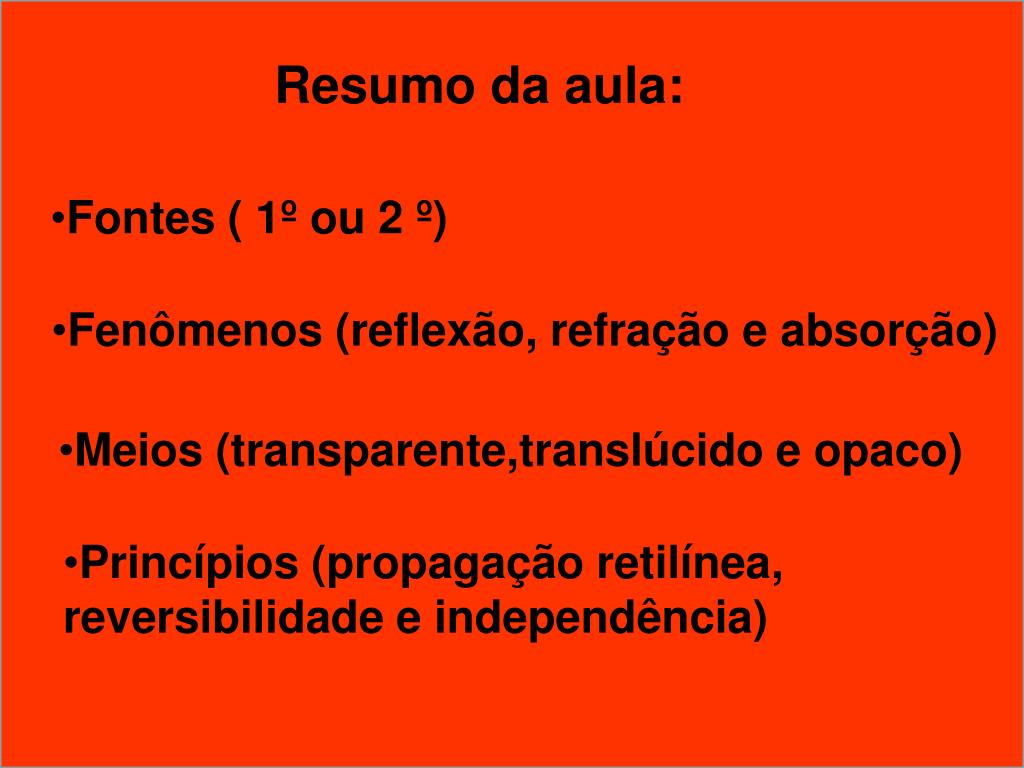

  25. Resumo da aula: • Fontes ( 1º ou 2 º) • Fenômenos (reflexão, refração e absorção) • Meios (transparente,translúcido e opaco) • Princípios (propagação retilínea, • reversibilidade e independência)

  26. Penumbra Corpo Fonte Sombra Sombra e Penumbra 

  27. Sombra e Penumbra

  28. Área não iluminada Aqui você pode ver que existem duas regiões. Uma iluminada e outra não

  29. penumbra penumbra sombra Agora você tem três regiões. Uma iluminada somente por uma das lâmpadas, chamada penumbra, outra iluminada pelas duas lâmpadas, e outra que não é iluminada por nenhuma, denominada sombra.

  30. Reflexão

  31. Superfície Superfície Reta Normal Sempre perpendicular ( 90º) à superfície. Normal. Normal.

  32. Superfície Superfície Reta Normal Sempre perpendicular ( 90º) à superfície. Normal. Normal.

  33. Tipos de Reflexão: Reflexão regular (especular) Ocorre em superfícies polidas (bem lisas).Raios que incidem paralelamente são refletidos paralelamente. Reflexão irregular (difusa) Ocorre em superfícies rugosas. Raios que incidem paralelamente NÃO são refletidos paralelamente.

  34. ^ • ^ • ^ • ^ • i • i • r • r • reflexão regular • reflexão difusa Nos dois casos: • i = r

  35. Regular ou Especular

  36. Irregular ou Difusa

  37. Regular Difusão

  38. N • RI • RR Leis da reflexão • 1º Lei =O raio incidente (RI), o raio refletido (RR) e a normal (N) pertencem ao mesmo plano.

  39. 2 º Lei =O ângulo de incidência é sempre igual ao ângulo de reflexão (i = r)

  40. reta normal • ângulo de incidência • ângulo de reflexão • N • raio refletido • raio incidente Sempre i = r

  41. Espelho Plano

  42. Um espelho plano possui duas partes: Refratora ( vidro ou cristal) Refletora ( alumínio ou prata) Os risquinhos representam a parte de trás do espelho. Para que ocorra reflexão o objeto deve ficar na parte da frente do espelho.

  43. Características: 1-Simetria das Imagens. x x Distância objeto ao espelho é igual a distância imagem ao espelho .

  44. A A` B B` Distância entre B e a imagem de A? Resposta: 40 cm 16 cm 8 cm 8 cm 16 cm 16 + 16 + 8 = 40 cm

  45. 2-Objeto e imagem possuem o mesmo tamanho. A A’ B B ’ C C’ Obs.: A imagem é direita (não fica de ponta cabeça).

  46. Se a distância entre um objeto e sua imagem é de 4 metros ,a distância da sua imagem até o espelho é de 2 metros.( V ou F) • E • o • i Verdadeiro
