Presentation Transcript

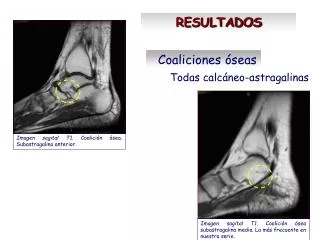

slide1

RESULTADOS

Coaliciones óseas

Todas calcáneo-astragalinas

Imagen sagital T1. Coalición ósea. Subastragalina anterior.

Imagen sagital T1. Coalición ósea subastragalina media. La más frecuente en nuestra serie.

slide2

RESULTADOS

Coaliciones no-óseas calcáneo-astragalinas

Imagen sagital T1. Coalición no-ósea subastragalina media. Obsérseve en ambas imágenes, el espacio interóseo irregular, “festoneado”, característico.

Imagen sagital T1. Detalle ampliado de una coalición no-ósea subastragalina media.

Más frecuentes en articulación subastragalina media

slide3

RESULTADOS

Coaliciones no-óseas subastragalinas posteriores

Imágenes sagital T1. Diferentes coaliciones no-ósea subastragalinas posteriores.

Encontramos un porcentaje mayor del esperable, según la literatura, de coaliciones subastragalinas posteriores.

slide4

RESULTADOS

Coaliciones no-óseas calcáneo-escafoideas

Imágenes sagital DP/sat-fat. Coaliciones no-óseas calcáneo-escafoideas. Puede observarse la existencia de edema óseo en el márgen óseo de la coalición.

En un alto porcentaje existe edema de médula ósea en los márgenes de la unión.

slide5

RESULTADOS

Variantes de la normalidad

Imagen sagital DP/sat-fat. Se observa edema de médula ósea en el calcáneo, adyacente al márgen de un os secundario. Adicionalmente se observa una fractura en el escafoides.

Imagen sagital DP/sat-fat. Obsérvese la existencia de edema de médula ósea en proceso anteromedial del calcáneo con signo de “anteater”.

Son frecuentes las “variantes normales”o “coaliciones abortadas”, sintomáticas.

slide6

VARIANTES ANATÓMICAS

Imagen sagital T1. Faceta accesoria anterolateral del astrágalo.

Imagen sagital DP/sat-fat. Obsérvese la existencia de edema de médula ósea tanto en la faceta astragalina como en el calcáneo, descrito como impingement calcáneo-astragalino.

Faceta accesoria anterolateral del astrágalo

slide7

VARIANTES ANATÓMICAS

Fractura proceso anterior calcáneo

Imagen sagital DP/sat-fat. Línea hipointensa en proceso anteromedial del calcáneo y edema de médula ósea a ambos lados de la fractura.

slide8

VARIANTES ANATÓMICAS

Os y fractura escafoides

Imágenes sagitales DP/sat-fat. Os secundario del calcáneo con signos de inestabilidad y línea de fractura en escafoides con edema de médula ósea.

slide9

PATOLOGÍA ASOCIADA

Síndrome seno tarso

Imagen sagital DP/sat-fat. Síndrome del seno del tarso en paciente con os secundario del calcáneo.

Imagen sagital DP/sat-fat. Síndrome del seno del tarso en paciente con coalición escafo-cuboidea.

Imagen sagital DP/sat-fat. Síndrome del seno del tarso en paciente con coalición calcáneo-escafoidea.

slide10

PATOLOGÍA ASOCIADA

Alteración articulación astrágalo-escafoidea

Imagen sagital DP-satfat. Osteofito astragalino dorsal, edema subcondral y quistes subcondrales en escafoides. Coalición subastragalina posterior

Imagen sagital T1. Pinzamiento articular y osteofitos en articulación astrágalo-escafoidea. Coaliciópn subastragalina anterior.

slide11

COALICIONES BILATERALES

No-óseas

Izquierdo

Derecho

Imágenes axialesT1. Coalición calcáneo-escafoidea bilateral.

slide12

Derecho

Izquierdo

Derecho

Izquierdo

COALICIONES BILATERALES

Óseas

Barra ósea

Hallazgos simétricos

slide13

PLANOS DE ESTUDIO

Calcáneo-astragalinas

Plano mediosagital

Referencia anatómica: seno del tarso.

Imagen sagital T1. Articulaciones subastragalinas anterior y posterior.

slide14

PLANOS DE ESTUDIO

Sustentaculum tali

( )

Plano parasagital medial

Referencia anatómica: tendón flexor largo del primer dedo

( )

Imagen parasagital medial T1 . Muestra el tendón flexor largo del primer dedo, pasando por debajo del sustentaáculum tali y la articulación subastragalina media normal.

Calcáneo-astragalinas

slide15

PLANOS DE ESTUDIO

Calcáneo-escafoideas

Imagen parasagital lateral T1. Muestra el ligamento calcáneo-cuboideo inferior.

Plano parasagital lateral

Referencias anatómicas: Ligamento calcáneo-cuboideo inferior y tendón peroneo largo.

Imagen parasagital lateral T1. Muestra el tendón peroneo largo pasando por debajo del cuboides.

slide16

PLANOS COMPLEMENTARIOS

Articulación subastragalina media

Sustentaculum tali

( )

Imagen coronal T1. Articulación subastragalina media.

Calcáneo-astragalinas

slide17

PLANOS COMPLEMENTARIOS

astrágalo-escafoides

calcáneo-escafoides

Imagen axial T1. Relación entre el borde medial del escafoides y la cabeza del astrágalo.

Imagen axial T1. Relación entre el borde lateral del escafoides y el calcáneo.

slide18

COALICIONES BILATERALES

Óseas

Drcho. 2003

Izdo. 2003

Izdo. 2005

Drcho. 2005

  • Barra ósea
  • Hallazgos simétricos
  • Sin variaciones en el tiempo
slide19

Os secundario del calcáneo con signos de inestabilidad

y fractura escafoides

Evolución

2003

2007

Desaparición del edema calcáneo y desarrollo de cambios degenerativos astrágalo-escafoideos.

slide20

Evolución

2004

2007

Coalición no-ósea calcáneo-escafoidea, estable en el tiempo.

slide21

Evolución

Diciembre 2001

Mayo 2001

Aparición de signos de edema en escafoides en una coalición no-ósea calcáneo-escafoidea, diagnosticada 7 meses antes.

slide22

Evolución

Coaliciones no-óseas subastragalinas

2003

2007

Coalición subastragalina posterior. Único caso sometido a cirugía y con buen resultado clínico.
