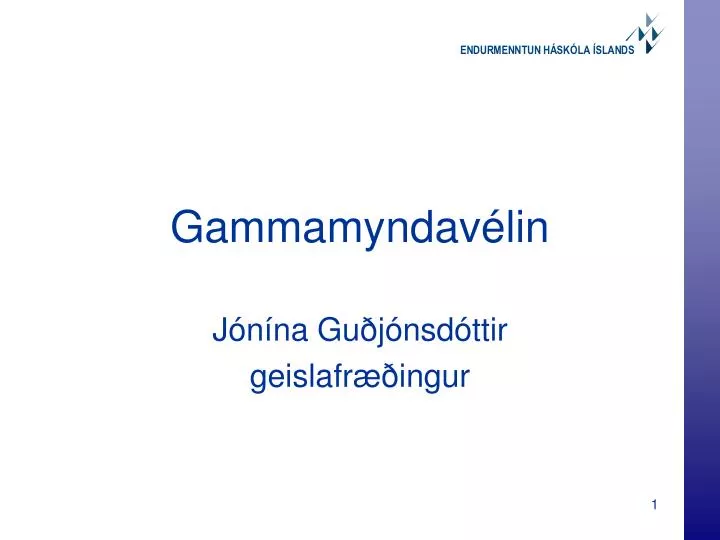

  1. Gammamyndavélin Jónína Guðjónsdóttir geislafræðingur

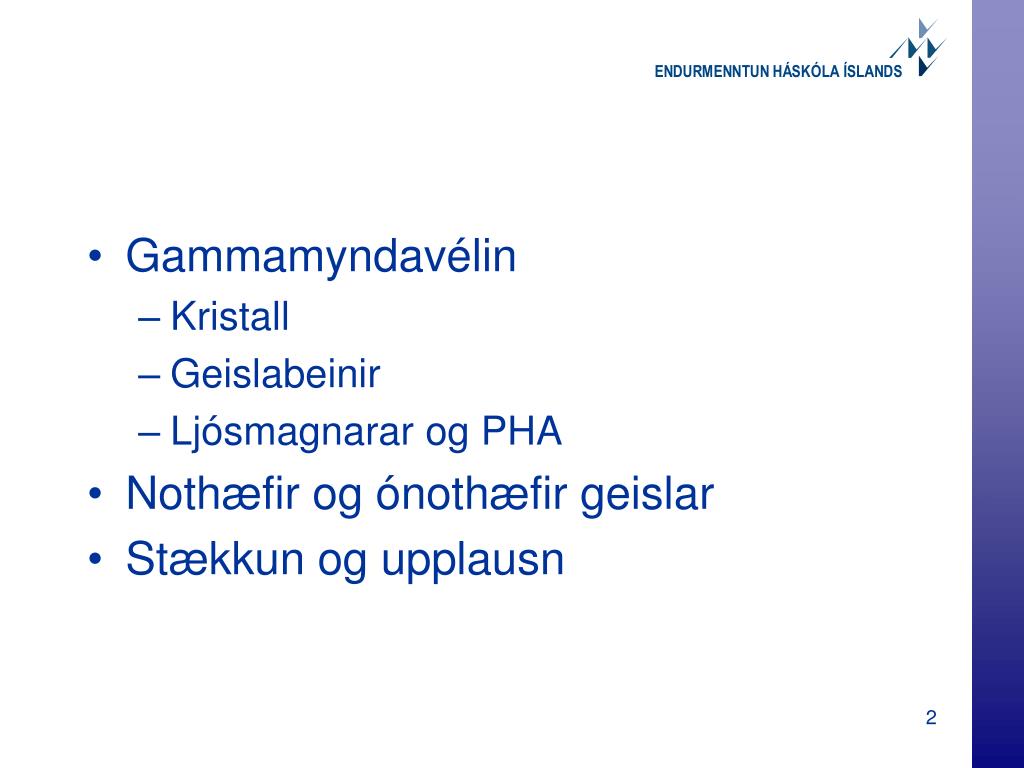

  2. Gammamyndavélin • Kristall • Geislabeinir • Ljósmagnarar og PHA • Nothæfir og ónothæfir geislar • Stækkun og upplausn

  3. Gammamyndavél Sérhæfður geislanemi Gammamyndavélin í Domus Medica

  4. Þarf að • Stoppa γ geislana frá sjúklingnum • Vita hvaðan þeir koma • Breyta í stafrænt merki • Staðsetja á réttum stað í mynd

  5. Gammamyndavél PMT kristall geislabeinir

  6. …..vinnur svona: • kristall breytir  - geislum í ljós • ljósmagnarar (PMT) breyta ljósi í rafboð • x og y fyrir staðsetningu víxverkunar • z fyrir stærð (magn orku/ljóss) • aðeins merki af réttri stærð eru notuð • (e. pulse height analyser, PHA) sigtar úr merki af réttri stærð og sendir áfram í myndina

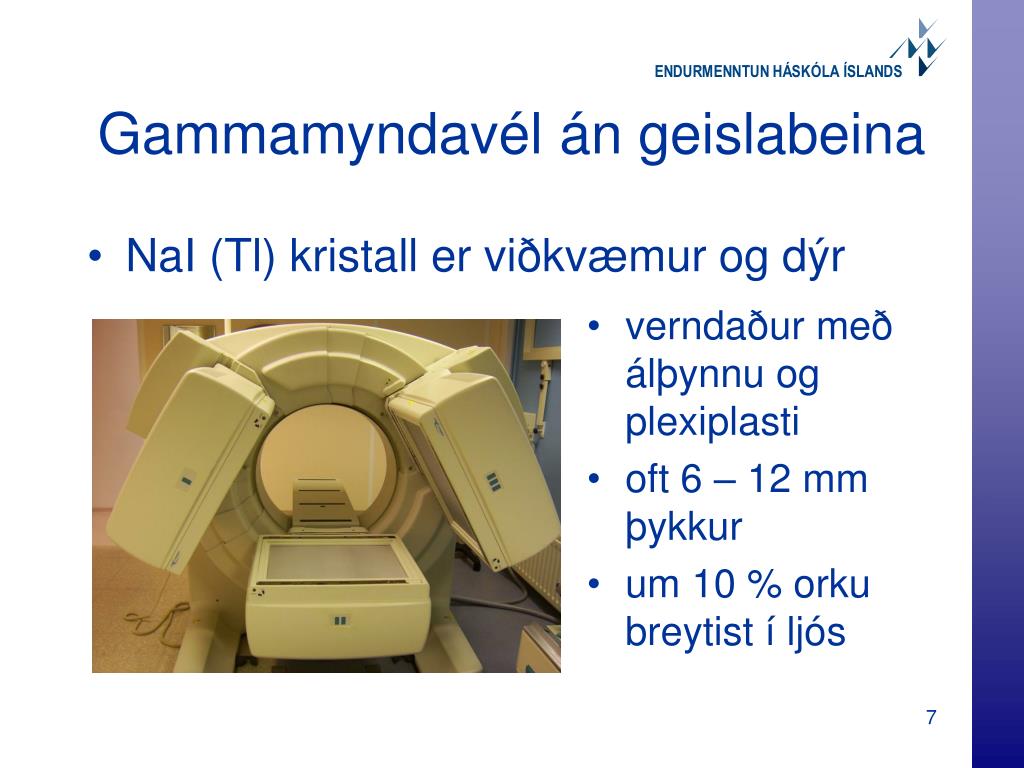

  7. Gammamyndavél án geislabeina • NaI (Tl) kristall er viðkvæmur og dýr • verndaður með álþynnu og plexiplasti • oft 6 – 12 mm þykkur • um 10 % orku breytist í ljós

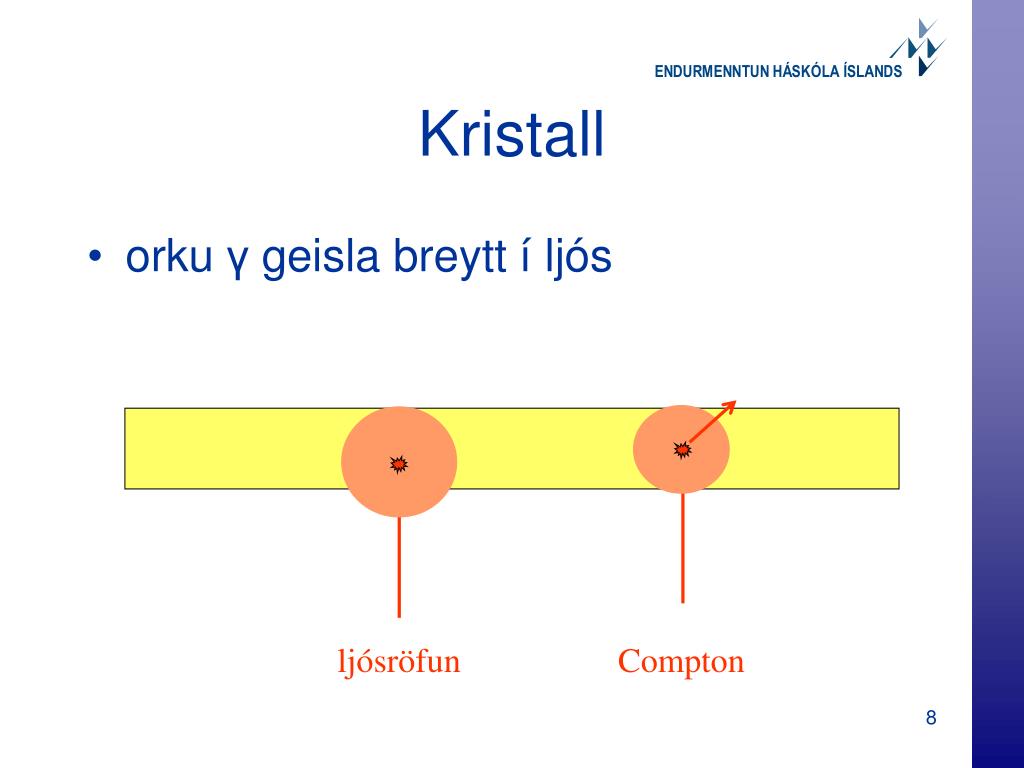

  8. Kristall • orku γ geisla breytt í ljós ljósröfun Compton

  9. Geislabeinir • collimator

  10. Parallel hole collimator

  11. Upplausn og fjarlægð • parallel hole collimator • upplausn er best við yfirborð hans • punktur sem er nálægt “sést” í gegn um fá göt • næmni breytist ekki með fjarlægð • heldur sjá fleiri göt punkt sem er lengra frá • myndefni eins nærri og kostur er!

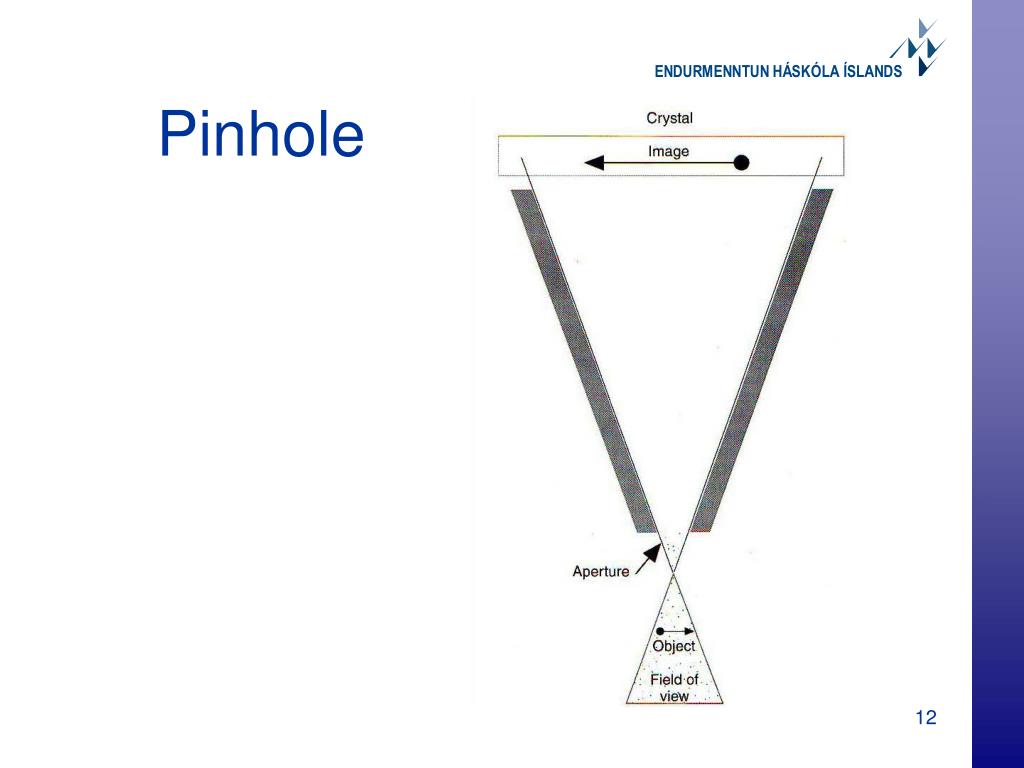

  12. Pinhole

  13. Converging og diverging

  14. PMT • stærð merkis (z) er ljós frá öllum (allt ljósið) • staðsetning fæst með vigtun merkis frá mörgum PMT • þykkt kristals og fjöldi PMT ráða “eigin upplausn myndavélar” (e. intrinsic resolution)

  15. PHA • hleypir aðeins vissri stærð merkja í gegn • skilgreindur er gluggi • oftast 15-20% umhverfis 140 keV fyrir 99mTc • ,,energy resolution” er 9 – 10 keV • hægt að nota fleiri glugga samtímis • td þrjá fyrir 67Ga • geislar sem hafa víxlverkað hafa lægri orku

  16. Event detection • Valid event • Geisli frá sjúkling skráist rétt • Detector scatter event • Dreifigeislun verður til í kristal • Object scatter event • Dreifigeislun verður til í sjúklingi • Septal penetration • Gammageisli fer í gegn um blý í geislabeini

  17. PHA X &Y Z

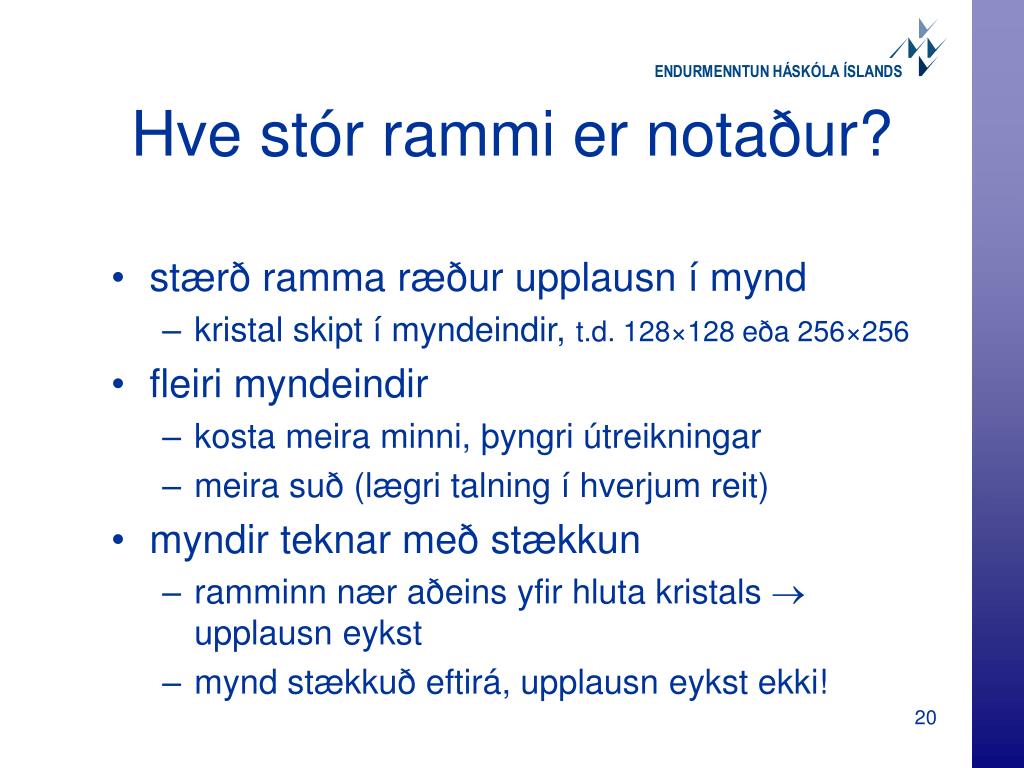

  18. Hve stór rammi er notaður? • stærð ramma ræður upplausn í mynd • kristal skipt í myndeindir, t.d. 128×128 eða 256×256 • fleiri myndeindir • kosta meira minni, þyngri útreikningar • meira suð (lægri talning í hverjum reit) • myndir teknar með stækkun • ramminn nær aðeins yfir hluta kristals  upplausn eykst • mynd stækkuð eftirá, upplausn eykst ekki!

  19. Stækkun við myndatöku Hluta af nema skipt í 128 reiti á kant; hver reitur er verður minni Nema skipt í 128×128 reiti

  20. Takk fyrir
