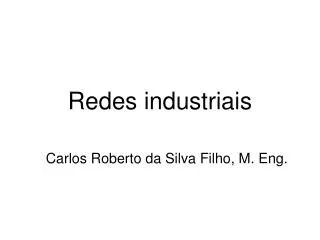

Redes industriais. Carlos Roberto da Silva Filho, M. Eng. Camada de Rede. Uma das principais funções da camada de rede são: repasse e roteamento; Repasse : mover pacotes da entrada do roteador para a saída apropriada do roteador;

Download Presentation

Redes industriais

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Redes industriais Carlos Roberto da Silva Filho, M. Eng.

  2. Camada de Rede Uma das principais funções da camada de rede são: repasse e roteamento; Repasse: mover pacotes da entrada do roteador para a saída apropriada do roteador; Roteamento: determinar rota seguida pelos pacotes da origem ao destino;

  3. Camada de Rede aplicação transporte rede enlace física aplicação transporte rede enlace física 1. Envia dados 2. Recebe dados

  4. Visão geral do Roteador As duas funções principais do roteador: Executar algoritmos/protocolo de roteamento (RIP, OSPF, BGP) Repassar datagramas do enlace de entrada para saída;

  5. Roteamento e Repasse algoritmo de roteamento tabela de repasse local enlace saída valor cab. 0100 0101 0111 1001 3 2 2 1 valor no cabeçalhodo pacote de chegada 1 0111 2 3

  6. Camada de Rede Funções na camada de rede do host e roteador: protocolo ICMP • informe de erro • “sinalização” do roteador protocolo IP • conversão de endereçamento • formato de datagrama • conversão manuseio de pacote Camada de transporte: TCP, UDP prots. roteamento • seleção caminho • RIP, OSPF, BGP Camada de rede tabela de repasse Camada de enlace Camada física

  7. Roteamento - Protocolos Protocolos conhecidos como Interior Gateway Protocols (IGP); Protocolos de roteamento intra-AS (sistemas autônomos) mais comuns: RIP: Routing Information Protocol; OSPF: Open Shortest Path First; IGRP: Interior Gateway roteamento Protocol (proprietário da Cisco);

  8. RIP - Routing Information Protocol Algoritmo de vetor de distância; Incluído na distribuição BSD-UNIX em 1982; Métrica de distância: # de saltos (máx. = 15); Vetores de distância: trocados entre vizinhos a cada 30 s por meio de mensagem de resposta (também conhecida como anúncio); Cada anúncio: lista de até 25 sub-redes de destino dentro do AS;

  9. RIP - Falha e Recuperação Se nenhum anúncio for ouvido após 180 s --> vizinho/enlace declarado morto; Rotas via vizinho invalidadas; Novos anúncios enviados aos vizinhos; Vizinhos por sua vez enviam novos anúncios (se não houver tabelas alteradas) Informação de falha do enlace rapidamente (?)se propaga para rede inteira;

  10. Roteamento 3a 3b 2a AS3 AS2 1a AS1 2c 2b 1b 1d 3c 1c algoritmode roteamentointer-AS algoritmode roteamentointra-AS tabela derepasse - Tabela de repasse configurada por algoritmo de roteamento intra e inter-AS: - intra-AS: define entradas para destinos internos - inter-AS & intra-AS: definem entradas para destinos externos

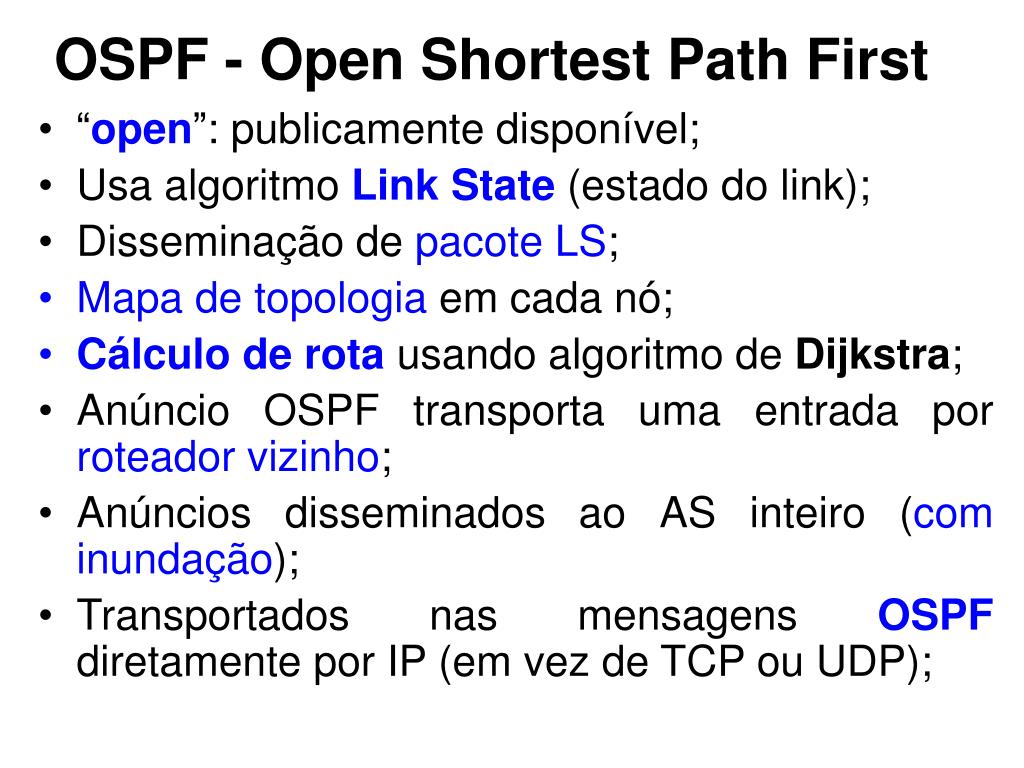

  11. OSPF - Open Shortest Path First “open”: publicamente disponível; Usa algoritmo Link State (estado do link); Disseminação de pacote LS; Mapa de topologia em cada nó; Cálculo de rota usando algoritmo de Dijkstra; Anúncio OSPF transporta uma entrada por roteador vizinho; Anúncios disseminados ao AS inteiro (com inundação); Transportados nas mensagens OSPF diretamente por IP (em vez de TCP ou UDP);

  12. Formato do Datagrama IP

  13. Fragmentação Enlaces de rede têm MTU – unidade máxima de transferência) – maior quadro possível. Diferentes tipos de enlace, diferentes MTUs. Grande datagrama IP dividido (“fragmentado”) dentro da rede; Um datagrama torna-se vários datagramas; Deve ser “reconstruído” apenas no destino; Bits de cabeçalho IP usados para identificar, ordenar fragmentos relacionados;

  14. Fragmentação

  15. Fragmentação - exemplo tam. = 4000 tam. = 1040 tam. = 1500 tam. = 1500 ID = x ID = x ID = x ID = x desloc. = 185 desloc. = 370 desloc. = 0 fragflag = 1 fragflag = 1 fragflag = 0 fragflag = 0 desloc. = 0 Exemplo • datagrama de 4000 bytes • MTU = 1500 bytes Um datagrama grande torna-se vários datagramas menores 1480 bytes nocampo de dados deslocamento = 1480/8

  16. Endereço IP - CIDR CIDR: Classless InterDomain Routing (roteamento interdomínio sem classes); Parte de sub-rede do endereço de tamanho arbitrário; Formato do endereço: a.b.c.d/x, onde x é # bits na parte de sub-rede do endereço; parte do hosp. parte de sub-rede 11001000 0001011100010000 00000000 200.23.16.0/23

  17. DHCP - Visão Geral DHCP: Dynamic Host Configuration Protocol; Objetivo: permitir que o hospedeiro obtenha dinamicamente seu endereço IP do servidor de rede quando se conectar à rede; Pode renovar seu prazo no endereço utilizado; Permite reutilização de endereços (só mantém endereço enquanto conectado e “ligado”); Aceita usuários novos que queiram se juntar à rede;

  18. DHCP - Visão Geral Visão geral do DHCP: host broadcasts “DHCP discover” msg [optional] servidor DHCP responde com msg “DHCP offer” [opcional] hospedeiro requer endereço IP: msg “DHCP request” servidor DHCP envia endereço: msg “DHCP ack”;

  19. DHCP - Visão Geral servidor DHCP: 223.1.2.5 cliente chegando Oferta DHCP src: 223.1.2.5, 67 dest: 255.255.255.255, 68 yiaddrr: 223.1.2.4 transaction ID: 654 Lifetime: 3600 secs Solicitação DHCP src: 0.0.0.0, 68 dest:: 255.255.255.255, 67 yiaddrr: 223.1.2.4 transaction ID: 655 Lifetime: 3600 secs tempo DHCP ACK src: 223.1.2.5, 67 dest: 255.255.255.255, 68 yiaddrr: 223.1.2.4 transaction ID: 655 Lifetime: 3600 secs Descoberta DHCP src : 0.0.0.0, 68 dest.: 255.255.255.255,67 yiaddr: 0.0.0.0 transaction ID: 654

  20. DHCP - Visão Geral O DHCP pode retornar mais do que apenas o endereço IP alocado na sub-rede: Endereço do roteador do primeiro salto para o cliente; Nome e endereço IP do servidor DNS; Máscara de rede (indicando parte de rede versus host do endereço);

  21. Endereçamento IP Como um ISP recebe bloco de endereços? ICANN: Internet Corporation for Assigned Names and Numbers: aloca endereços; administra o DNS; atribui nomes de domínio e resolve disputas;

  22. NAT – Motivação Rede local usa apenas um endereço IP no que se refere ao mundo exterior; Intervalo de endereços não necessário pelo ISP apenas um endereço IP para todos os dispositivos; Pode mudar os endereços dos dispositivos na rede local sem notificar o mundo exterior;

  23. NAT – Motivação Pode mudar de ISP sem alterar os endereços dos dispositivos na rede local; Dispositivos dentro da rede local não precisam ser explicitamente endereçáveis ou visíveis pelo mundo exterior (uma questão de segurança);

  24. NAT – Visão Geral NAT: Network Address Translation; restante da Internet rede local (p. e., rede doméstica) 10.0.0/24 10.0.0.1 10.0.0.4 138.76.29.7 datagramas com origem oudestino nesta rede têm endereço 10.0.0/24 para origem/destino (como sempre) todos os datagramas saindo da rede local têm mesmo endereço IP NAT de origem: 138.76.29.7, mas diferentes números de porta de origem

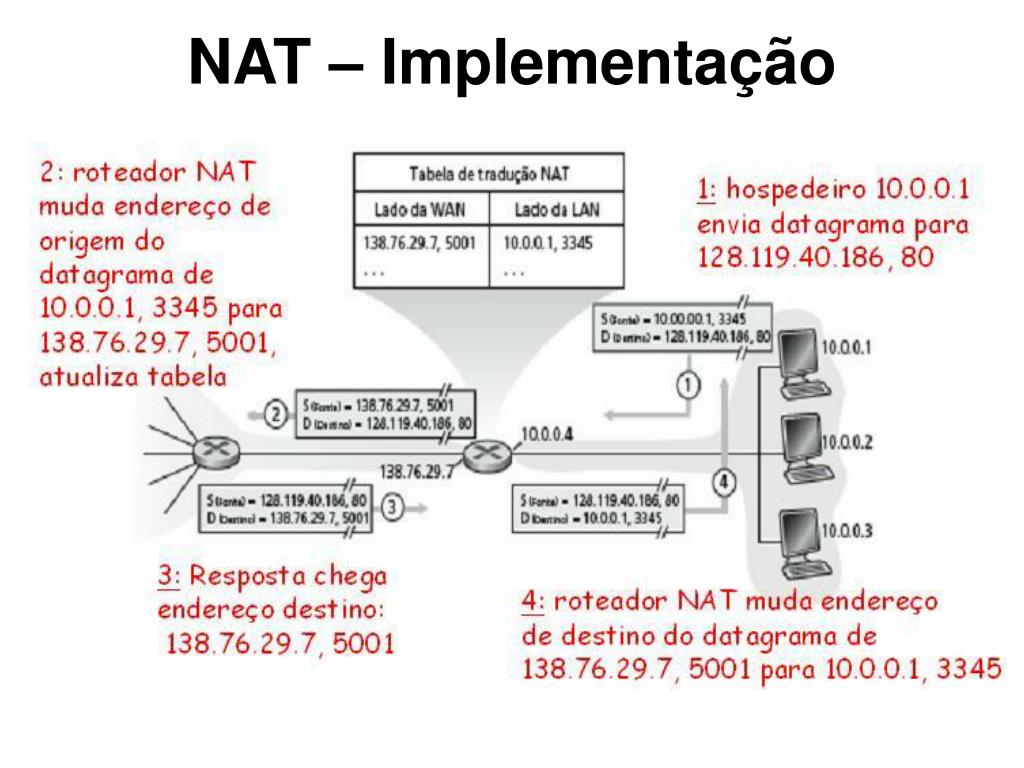

  25. NAT – Implementação Implementação: roteador NAT deve: Enviando datagramas: substituir (endereço IP de origem, # porta) de cada datagrama saindo por (endereço IP da NAT, novo # porta); Clientes/servidores remotos responderão usando (endereço IP da NAT, novo # porta) como endereço de destino;

  26. NAT – Implementação Lembrar (na tabela de tradução NAT) de cada par de tradução (endereço IP de origem, # porta) para (endereço IP da NAT, novo # porta); Recebendo datagramas: substituir (endereço IP da NAT, novo # porta) nos campos de destino de cada datagrama chegando por (endereço IP origem, # porta) correspondente, armazenado na tabela NAT;

  27. NAT – Implementação

  28. NAT – Implementação

  29. Protocolos de Transporte Oferecem comunicação lógica entre processos de aplicação rodando em hosts diferentes; Protocolos de transporte rodam em sistemas finais; Lado remetente: divide as msgs da aplicação em segmentos, passa à camada de rede; Lado destinatário: remonta os segmentos em msgs, passa à camada de aplicação; Mais de um protocolo de transporte disponível às aplicações: Internet: TCP e UDP;

  30. Protocolos de Transporte aplicação transporte rede enlace física aplicação transporte rede enlace física transporte lógico fim a fim

  31. Protocolos de Transporte Remessa confiável e em ordem: TCP; Controle de congestionamento; Controle de fluxo; Estabelecimento da conexão; Remessa não confiável e desordenada: UDP; Extensão sem luxo do IP pelo “melhor esforço”; Serviços não disponíveis: Garantias de atraso; Garantias de largura de banda;

  32. TCP – Visão Geral

  33. TCP – Visão Geral Ponto a ponto: Um remetente, um destinatário; Cadeia de bytes confiável, em ordem: Sem “limites de mensagem”; Paralelismo: Congestionamento TCP e controle de fluxo definem tamanho da janela; Buffers de envio & recepção;

  34. TCP – Visão Geral Dados full duplex: Dados bidirecionais fluem na mesma conexão; MSS: tamanho máximo do segmento; Orientado a conexão: Apresentação (troca de msgs de controle) inicia estado do remetente e destinatário antes da troca de dados; Fluxo controlado: Remetente não sobrecarrega destinatário;

  35. TCP – Visão Geral 32 bits contagem porbytes de dados (não segmentos!) URG: dados urgentes (quase não usado) porta origem porta destino número sequência ACK: # ACK válido número reconhecimento compr. cab. não usado janela recepção U A P R S F # bytes destinatáriopode aceitar PSH: empurrar dados agora (quase não usado) soma verificação ponteiro dados urg. opções (tamanho variável) RST, SYN, FIN: estab. conexão (comandos setup,teardown) dados daaplicação (tamanho variável) soma de verificação da Internet

  36. Multiplexação e Demultiplexação entregando segmentosrecebidos ao socket correto colhendo dados de múltiplos sockets, envelopando dados com cabeçalho (usados depois para demultiplexação) = socket = processo aplicação P4 aplicação aplicação P1 P2 P3 P1 transporte transporte transporte rede rede rede enlace enlace enlace física física física multiplexação no remetente: demultiplexação no destinatário: host3 host2 host 1

  37. Sockets Processo envia/recebe mensagens de/para seu socket; Socket semelhante à porta; Processo enviando empurra mensagem pela porta; Processo enviando conta com infraestrutura de transporte no outro lado da porta, que leva a mensagem ao socket no processo receptor;

  38. Sockets hospedeiroou servidor hospedeiroou servidor controlado pelodesenvolvedorda aplicação processo processo socket socket TCP combuffers,variáveis TCP combuffers,variáveis Internet controlado pelo OS

  39. Multiplexação e Demultiplexação Hospedeiro recebe datagramas IP; Cada datagrama tem endereço IP de origem, endereço IP de destino; Cada datagrama carrega 1 segmento da camada de transporte; Cada segmento tem número de porta de origem, e porta de destino; Hospedeiro usa endereços IP e números de porta para direcionar segmento ao socket apropriado;

  40. Multiplexação e Demultiplexação 32 bits # porta origem # porta destino outros campos de cabeçalho dados da aplicação (mensagem) formato do segmento TCP/UDP

  41. Multiplexação e Demultiplexação S-IP: B D-IP:C SP: 9157 SP: 5775 SP: 9157 P1 P4 P5 P2 P3 P1 P6 cliente IP: A DP: 80 DP: 80 DP: 80 cliente IP:B servidor IP: C S-IP: A S-IP: B D-IP:C D-IP:C

  42. Aplicações de Rede Web, e-mail, mensagem instantânea; Login remoto; Compartilhamento de arquivos P2P; Jogos em rede multiusuários; Clipes de vídeo armazenados em fluxo contínuo; Redes sociais; Voice over IP; Vídeoconferência em tempo real;

  43. Aplicações de Rede aplicação transporte rede enlace física aplicação transporte rede enlace física aplicação transporte rede enlace física

  44. Arquitetura Cliente - Servidor Servidor: Host sempre ligado; Endereço IP permanente; Server farms por expansão; Clientes: Comunicam-se com o servidor; Podem estar conectados intermitentemente; Podem ter endereços IP dinâmicos; Não se comunicam diretamente entre si;

  45. Arquitetura Cliente - Servidor cliente/servidor

  46. Arquitetura P2P Nenhum servidor sempre ligado; Sistemas finais arbitrários se comunicam diretamente; Pares são conectados intermitentemente e mudam endereços IP; Altamente escalável, mas difícil de administrar; peer-peer

  47. Arquitetura Híbrida Skype: Aplicação P2P voice-over-IP; Servidor centralizado: achando endereço da parte remota; Conexão cliente-cliente: direta;

  48. Arquitetura Híbrida Mensagem instantânea: Bate-papo entre dois usuários é P2P; Serviço centralizado: detecção/localização da presença do cliente; Usuário registra seu endereço IP com servidor central quando entra on-line; Usuário contacta servidor central para descobrir endereços IP dos parceiros;

  49. Serviço de Transporte Que tipo de serviço de transporte uma aplicação precisa? Perda de dados: algumas aplicações (ex.: áudio) podem tolerar alguma perda; outras aplicações (ex.: transferência de arquivos) exigem transferência de dados 100% confiável; Segurança: Criptografia, integridade de dados,…

  50. Serviço de Transporte Que tipo de serviço de transporte uma aplicação precisa? Temporização: algumas aplicações (ex.: telefonia na Internet jogos interativos) exigem pouco atraso para serem “eficazes”; Vazão: algumas apls. (p. e., multimídia) exigem um mínimo de vazão para serem “eficazes” outras apls. (“apls. elásticas”) utilizam qualquer vazão que receberem;
