  1. Röntgen http://upload.wikimedia.org/wikipedia/commons/7/71/Roentgen2.jpg

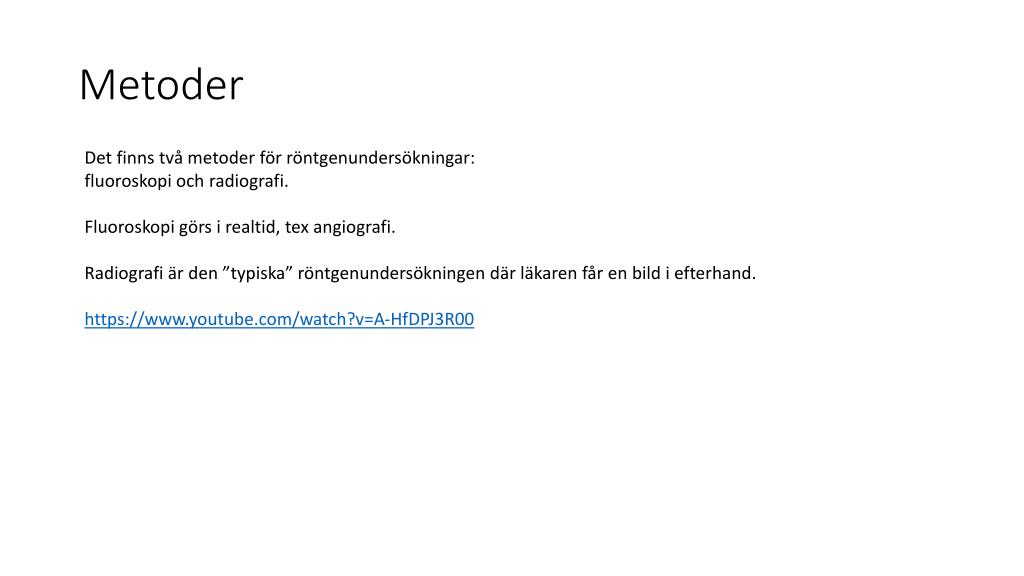

  2. Metoder Det finns två metoder för röntgenundersökningar: fluoroskopi och radiografi. Fluoroskopi görs i realtid, tex angiografi. Radiografi är den ”typiska” röntgenundersökningen där läkaren får en bild i efterhand. https://www.youtube.com/watch?v=A-HfDPJ3R00

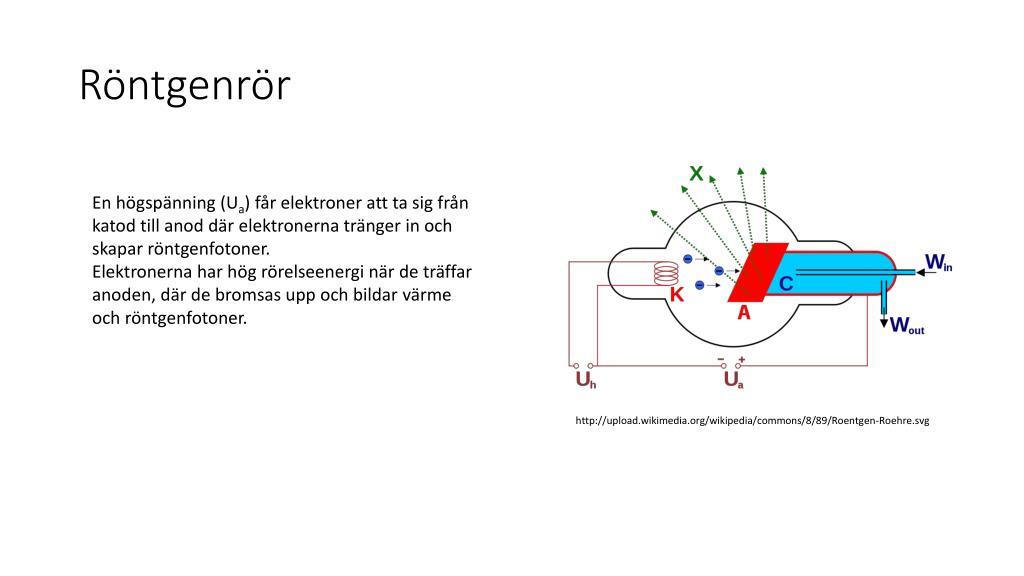

  3. Röntgenrör En högspänning (Ua) får elektroner att ta sig från katod till anod där elektronerna tränger in och skapar röntgenfotoner. Elektronerna har hög rörelseenergi när de träffar anoden, där de bromsas upp och bildar värme och röntgenfotoner. http://upload.wikimedia.org/wikipedia/commons/8/89/Roentgen-Roehre.svg

  4. Primärbländare Funktion: begränsar arean som bestrålas – minskar därför strålningsdos. Placerad mellan röntgenrör och patient. http://upload.wikimedia.org/wikipedia/commons/3/38/APERTURE.png

  5. Sekundärbländare Funktion: minskar sekundärstrålning. Sekundärstrålning skapas när strålningen färdas genom en patient och ändrar riktning. Denna strålning försämrar bilden. Sekundärbländaren är raster av bly. http://www.sprawls.org/ppmi2/SCATRAD/.

  6. Sekundärbländare

  7. Kontrast När strålningen tar sig genom kroppen absorberas strålning. Hur mycket som absorberas beror sträckan genom vävnaden, strålningens infallande intensitet, vävnadens densitet och massabsorptionskoefficient.Massabsorptionskoefficient beror på grundämnen i vävnaden samt strålningens energi. Jacobsons Medicin och Teknik

  8. Kontrast Lägre energinivåer – hög absorption för skelett. Högre energinivåer – lägre absorption för skelett. Rörspänningar vid olika undersökningar Lungor och hjärta: 150 kV Blodkärl med jodlösningar: 70 kV Mammografi: 22-28 kV Skelett: 60-80 kV http://medim.sth.kth.se/hl1002/kursmaterial/__BH-1-1-2009.pdf

  9. Kontrast För att kunna urskilja vissa vävnader bättre används kontrastmedel. Injicering av barium eller jod ger positiv (vitare) kontrast. Blåsa in koldioxid, syre eller luft ger negativ (mörkare) kontrast. http://content.answcdn.com/main/content/img/oxford/Oxford_Body/019852403x.x-rays.3.jpg

  10. Bilddetektering Mäter strålningen som gått igenom patienten. Förr med film, dock låg verkningsgrad. Filmen svärtas då den utsätts för strålning, svärtningen beror på intensiteten på strålningen som tagit sig igenom kroppen. http://www.imp.uni-hannover.de/index.php?aid=392

  11. Bilddetektering - fluoroskopi I bildförstärkaren omvandlas strålningen till synligt ljus som sedan förstärks med optik. En kamera kopplad till förstärkaren ger sedan möjligheten att undersöka i realtid samtidigt som filmen lagras digitalt.

  12. Bilddetektering - radiografi Bildplattetekniken Strålningen träffar en platta som har en mängd element. Varje element känner av antalet röntgenfotoner som träffar den och sänder sedan ut ljus med en intensitet som motsvarar denna mängd röntgenfotoner. http://www.fujifilm.se/userfiles/veterinarer/d-evo/IMG_9806.jpg

  13. Slut
