Presentation Transcript
soorten van schakelingen

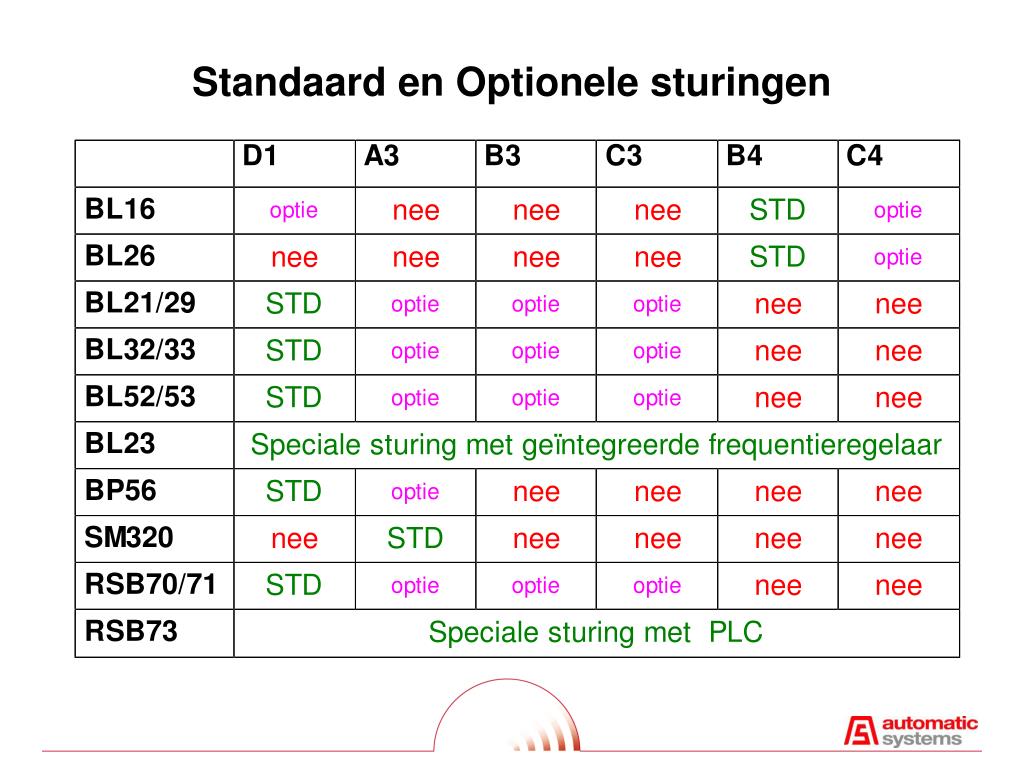

Soorten van schakelingen

1- Elektro-mechanische sturingen:

A3

B3 - B3SA- B4 (B4 = monofase BL16, BL26)

C3 - C4 (C4 = monofase BL16, BL26)

2- Elektronische sturing :

D1

a3 sturing

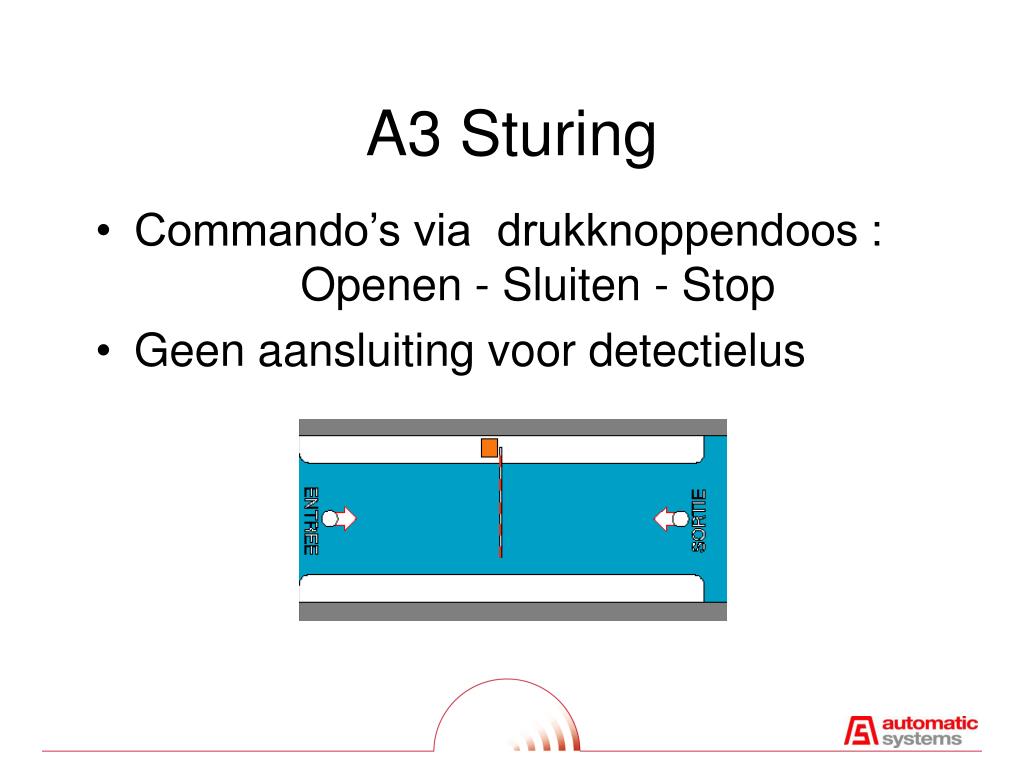

A3 Sturing
  • Commando’s via drukknoppendoos : Openen - Sluiten - Stop
  • Geen aansluiting voor detectielus
b3 sturing

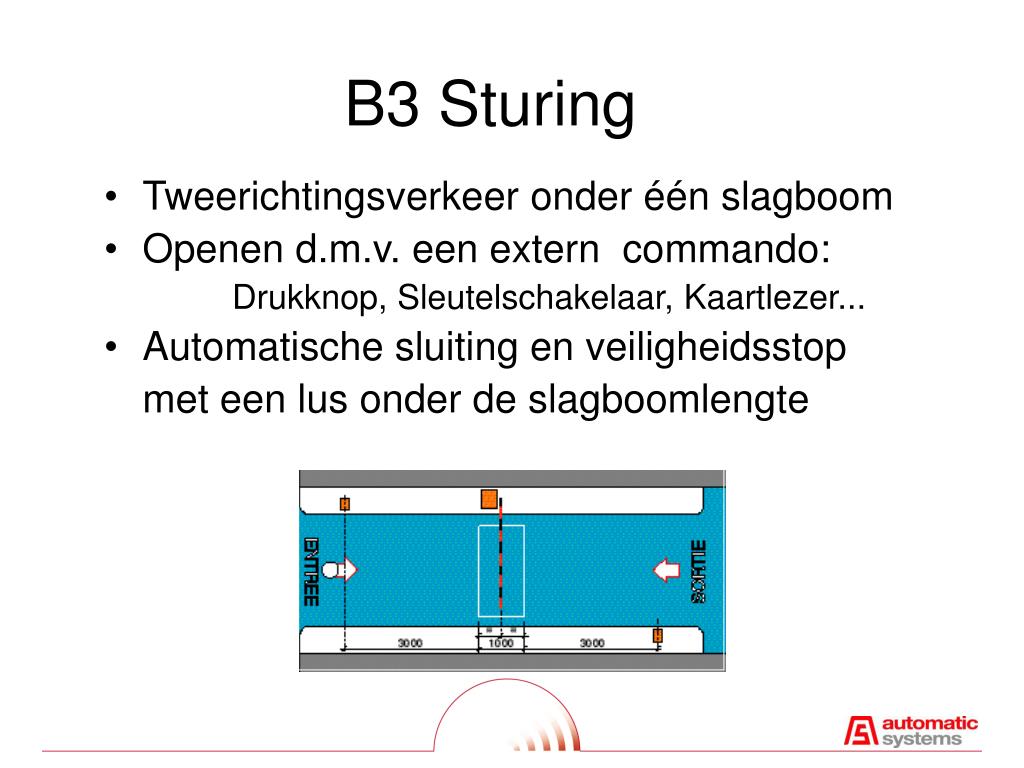

B3 Sturing
  • Tweerichtingsverkeer onder één slagboom
  • Openen d.m.v. een extern commando:
      • Drukknop, Sleutelschakelaar, Kaartlezer...
  • Automatische sluiting en veiligheidsstop
  • met een lus onder de slagboomlengte
b3sa sturing

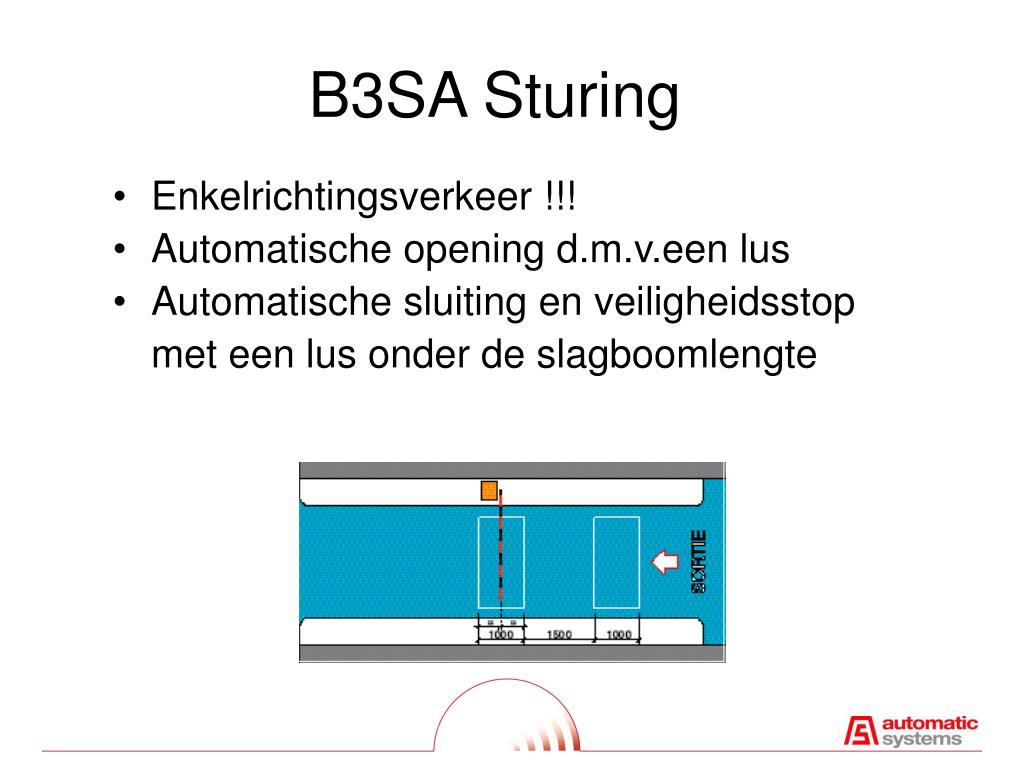

B3SA Sturing
  • Enkelrichtingsverkeer !!!
  • Automatische opening d.m.v.een lus
  • Automatische sluiting en veiligheidsstop
  • met een lus onder de slagboomlengte
c3 sturing
C3 Sturing
  • Tweerichtingsverkeer onder één slagboom
  • A richting: opening d.m.v. een drukknop of lezer
  • B richting: automatische opening d.m.v. een lus
  • Automatische sluiting en veiligheidsstop
  • met een lus onder de slagboomlengte

A richting

B richting

de d1 sturing
De D1 sturing
  • Geschikt voor één- en tweerichtingsverkeer
  • Elektronisch
  • Programmeerbaar
  • Polyvalent door modulariteit
  • Beheert tot 4 sensoren (DP)
  • Beheer van contacten voor randapparaten
  • Bijkomende functies
slide8

STOP

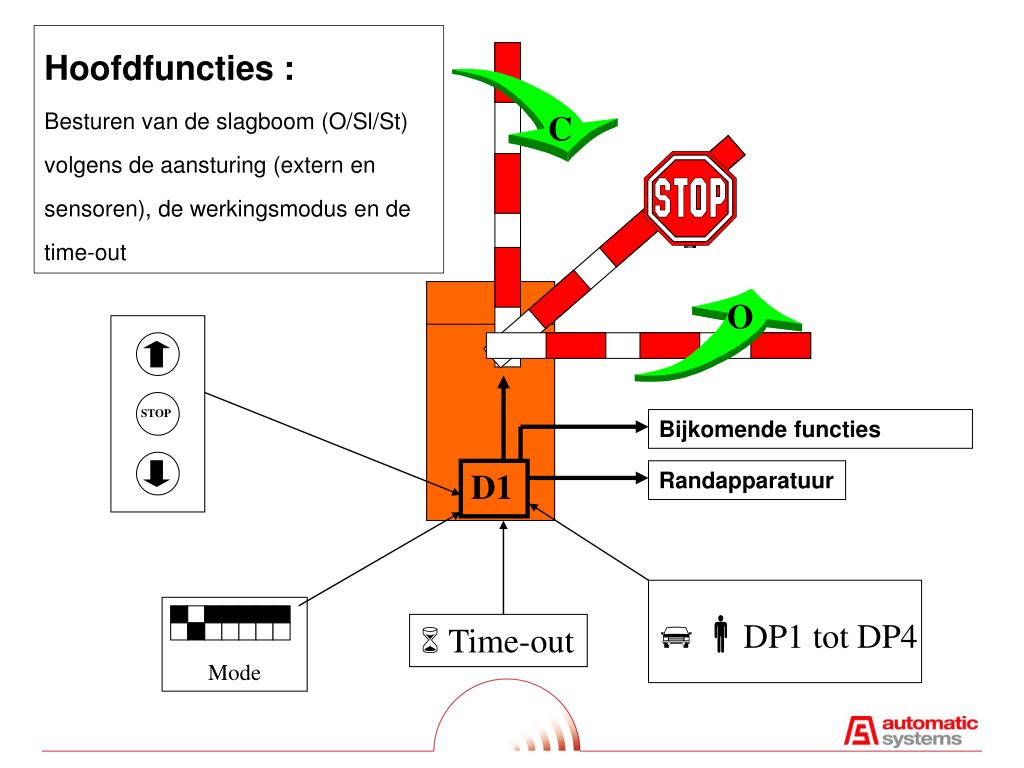

Hoofdfuncties :Besturen van de slagboom (O/Sl/St) volgens de aansturing (extern en sensoren), de werkingsmodus en de time-out

C

O

Bijkomende functies

D1

Randapparatuur

DP1 tot DP4

Mode

 Time-out

bevelhi rarchie

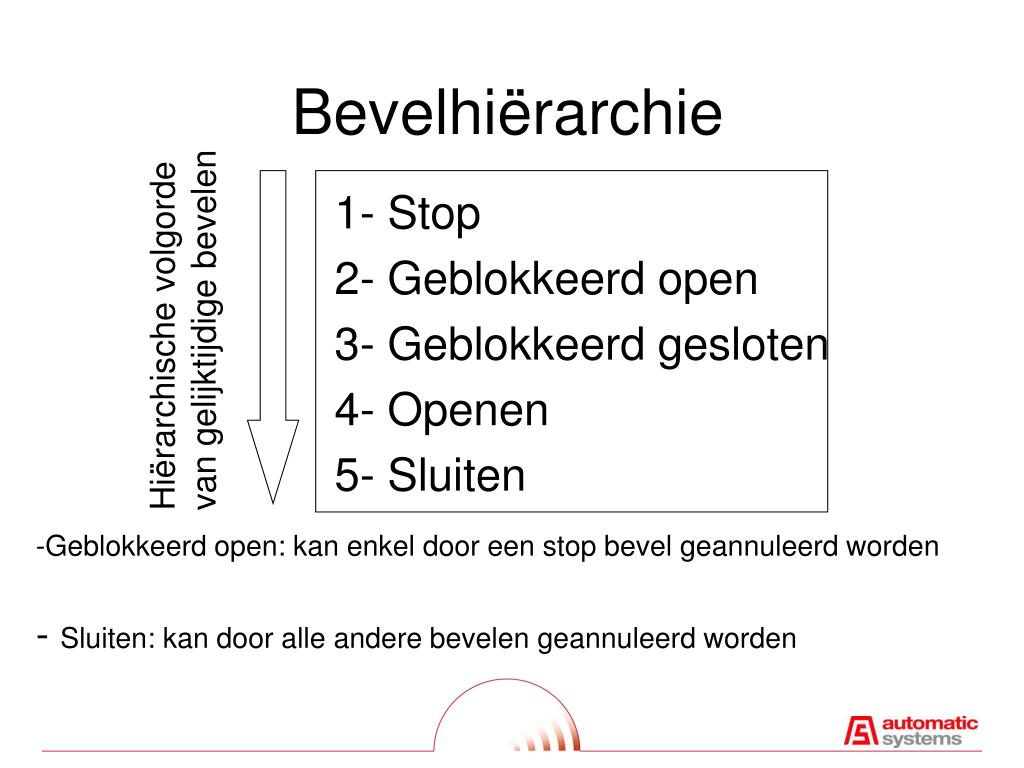

Bevelhiërarchie

1- Stop

2- Geblokkeerd open

3- Geblokkeerd gesloten

4- Openen

5- Sluiten

Hiërarchische volgordevan gelijktijdige bevelen

  • Geblokkeerd open: kan enkel door een stop bevel geannuleerd worden

- Sluiten: kan door alle andere bevelen geannuleerd worden

werkingsmodus

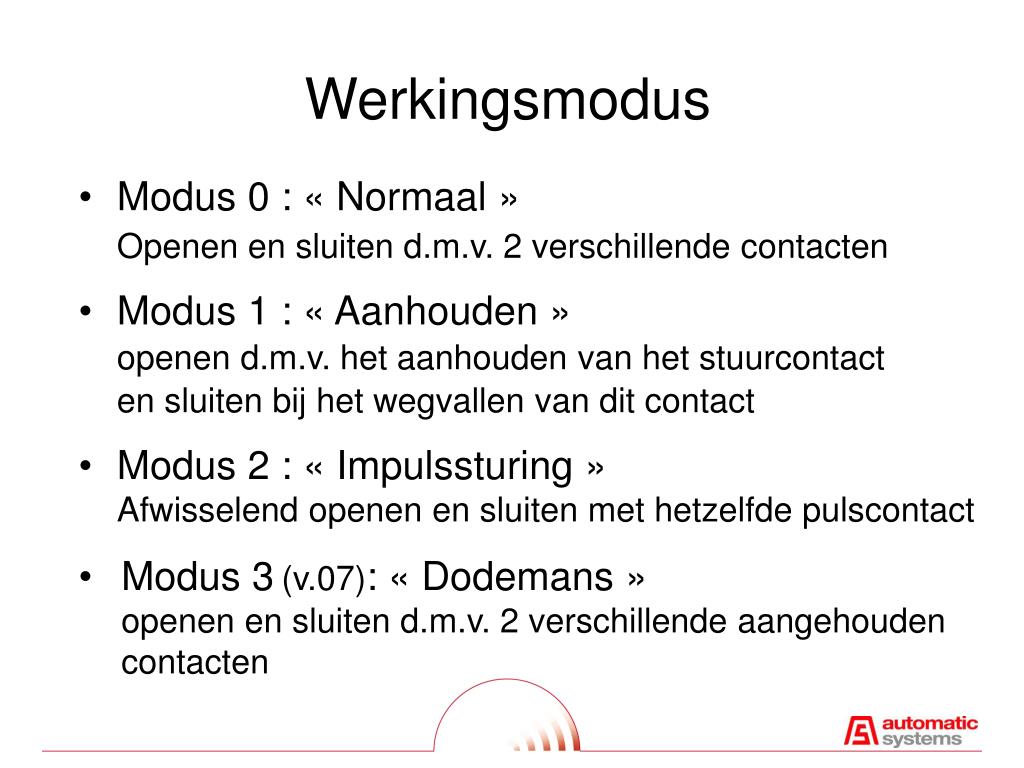

Werkingsmodus
  • Modus 0 : « Normaal »
  • Openen en sluiten d.m.v. 2 verschillende contacten
  • Modus 1 : « Aanhouden » openen d.m.v. het aanhouden van het stuurcontacten sluiten bij het wegvallen van dit contact
  • Modus 2 : « Impulssturing »Afwisselend openen en sluiten met hetzelfde pulscontact
  • Modus 3(v.07): « Dodemans »openen en sluiten d.m.v. 2 verschillende aangehouden contacten
speciale werking

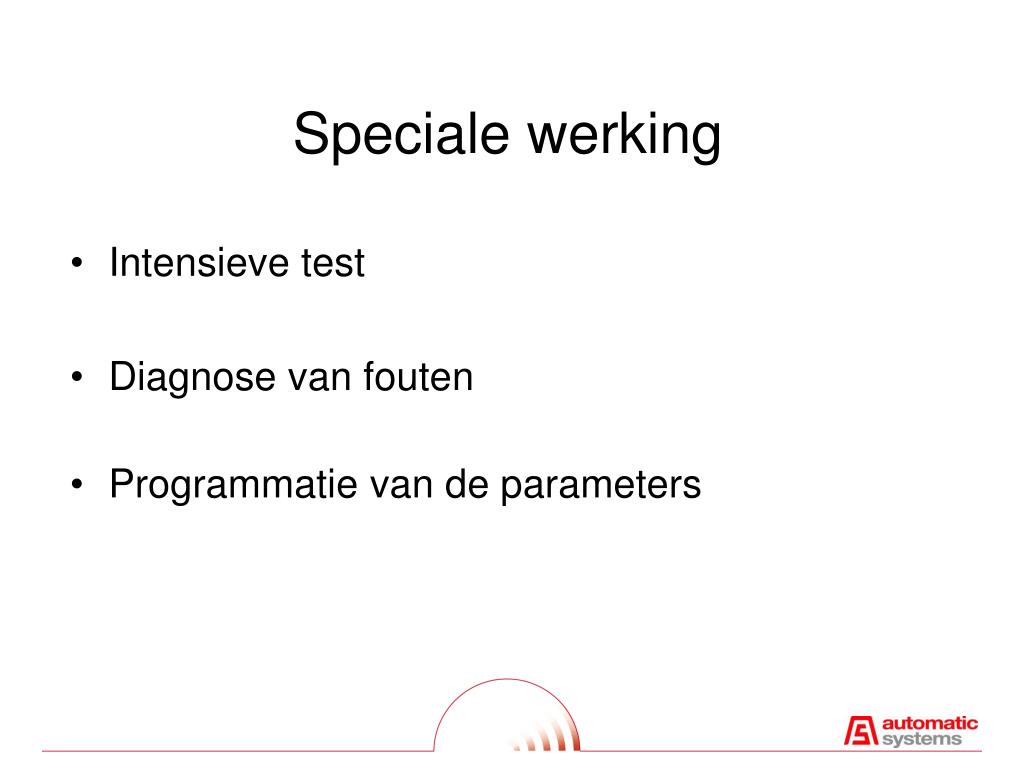

Speciale werking
  • Intensieve test
  • Diagnose van fouten
  • Programmatie van de parameters
storings mode

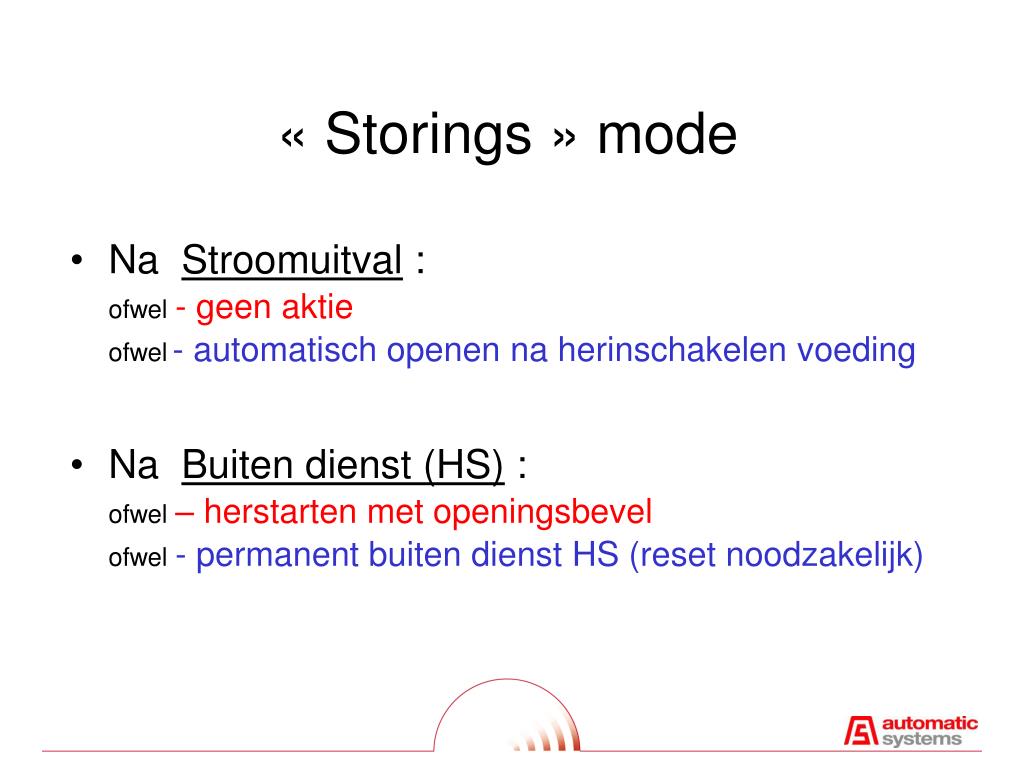

« Storings » mode
  • Na Stroomuitval :ofwel - geen aktieofwel - automatisch openen na herinschakelen voeding
  • Na Buiten dienst (HS) :ofwel – herstarten met openingsbevelofwel - permanent buiten dienst HS (reset noodzakelijk)
sensoren

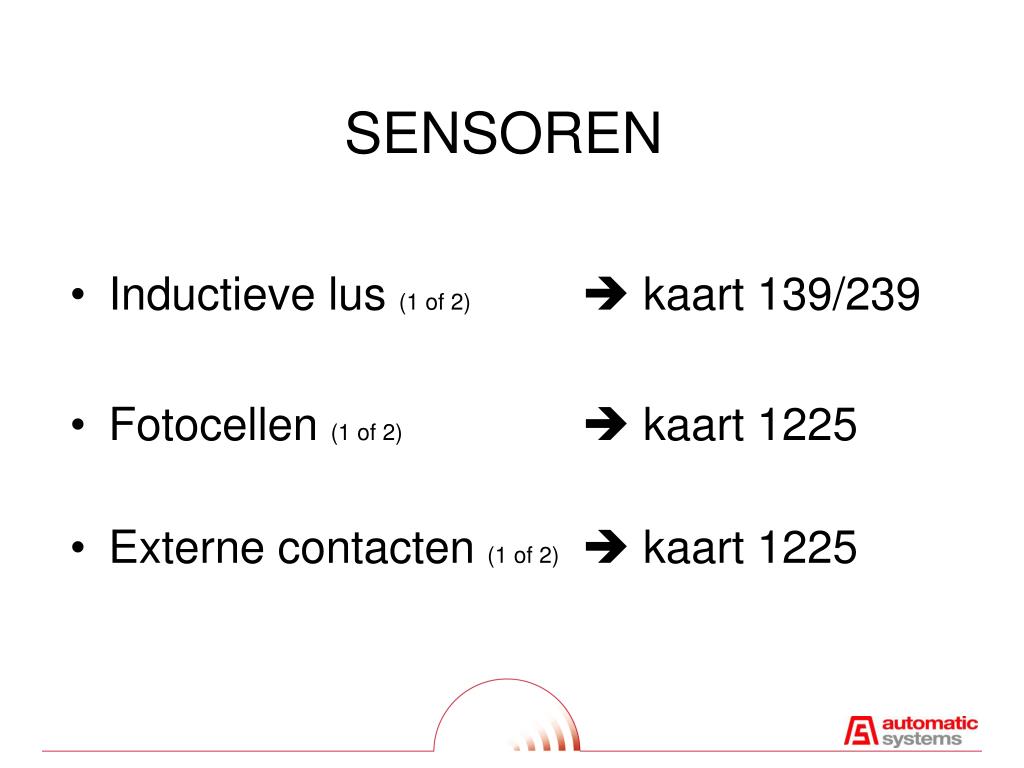

SENSOREN
  • Inductieve lus (1 of 2) kaart 139/239
  • Fotocellen (1 of 2) kaart 1225
  • Externe contacten (1 of 2)  kaart 1225
functies van de sensoren dp
Functies van de sensoren (DP)
  • Informatie: DPI
  • Openen: DPO
  • Automatisch sluiten(F) en veiligheids Stop: DPFSNa veiligheidsstop:
      • Aanhouden Stop + sluiten(F): SF
      • of Her-Openen + Sluiten(F): OF
  • Veiligheids Stop: DPS
  • Na veiligheidsstop:
      • Aanhouden Stop + Wachten : S
      • of Her-Openen + Wachten : O
time outs

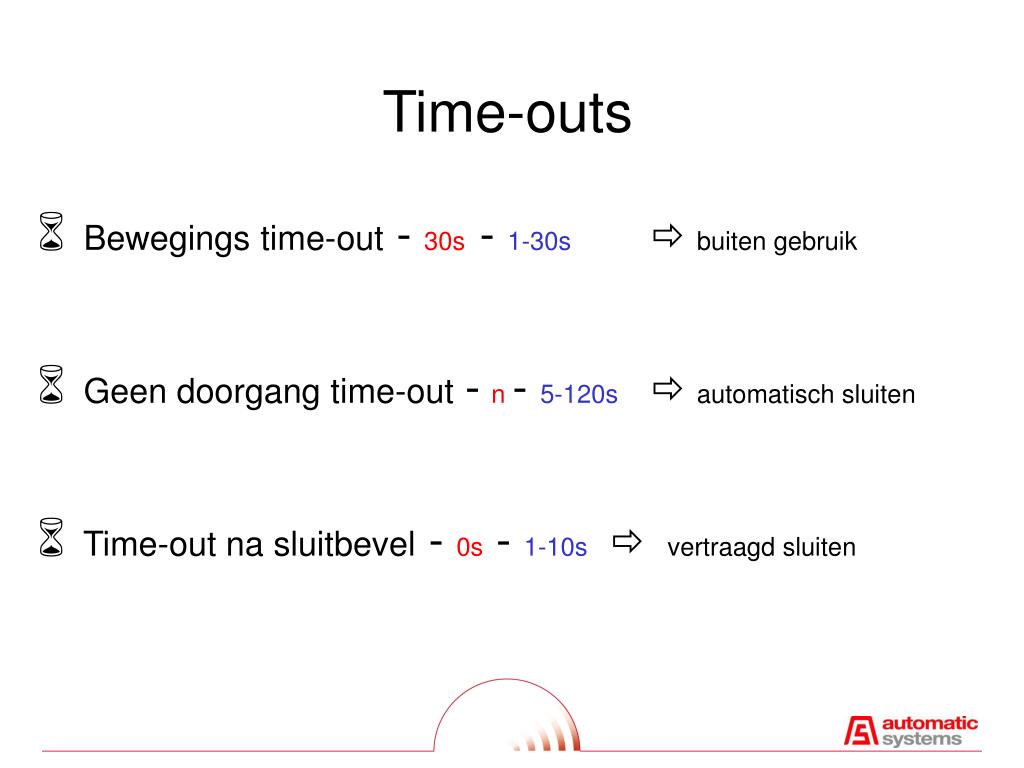

Time-outs
  • Bewegings time-out - 30s- 1-30s buiten gebruik
  • Geen doorgang time-out-n- 5-120s automatisch sluiten
  • Time-out na sluitbevel - 0s - 1-10s  vertraagd sluiten
andere timers

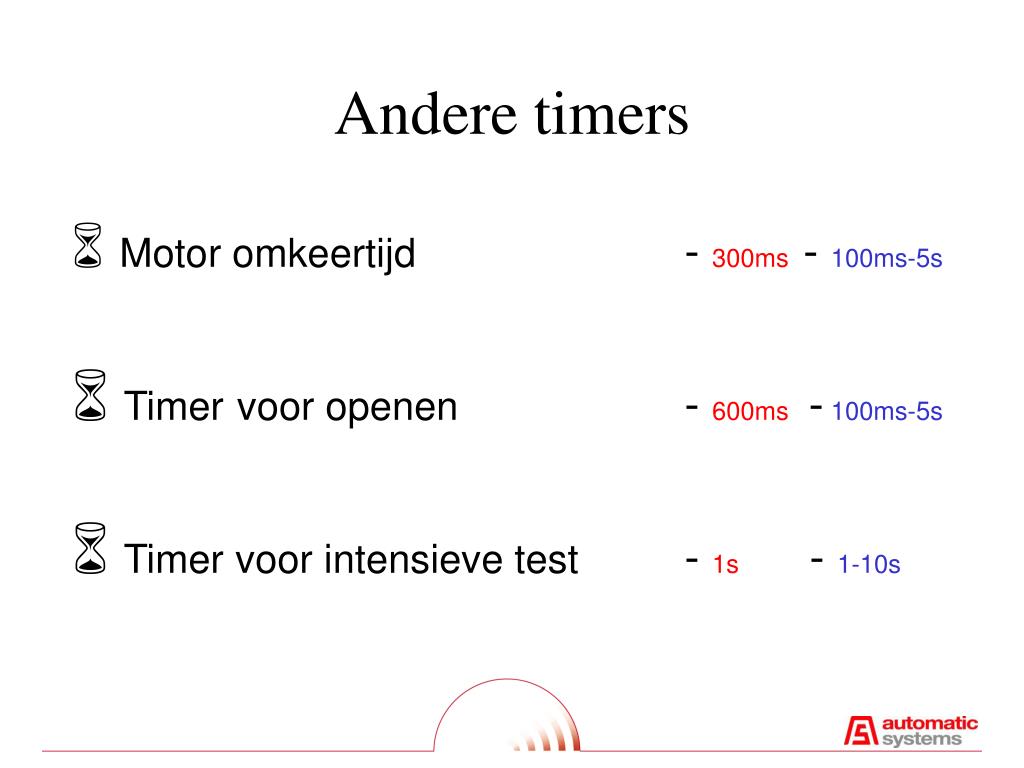

Andere timers
  • Motor omkeertijd - 300ms- 100ms-5s
  • Timervoor openen - 600ms -100ms-5s
  • Timer voor intensieve test - 1s - 1-10s
slide17

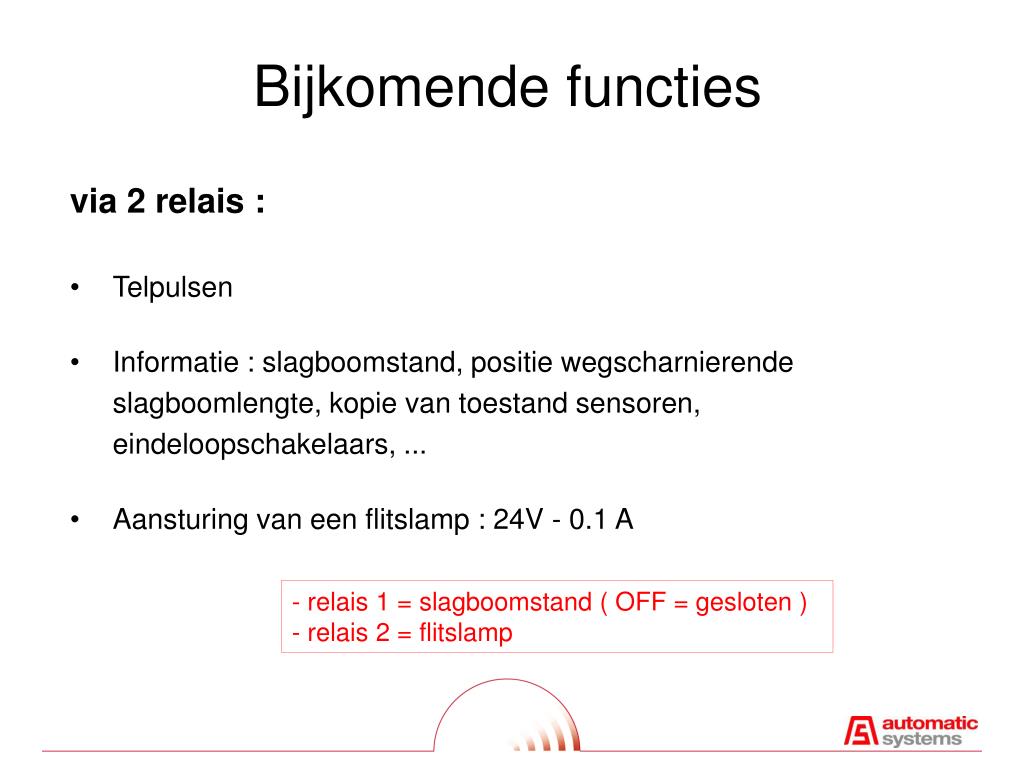

Bijkomende functies

  • via 2 relais :
  • Telpulsen
  • Informatie : slagboomstand, positie wegscharnierende slagboomlengte, kopie van toestand sensoren, eindeloopschakelaars, ...
  • Aansturing van een flitslamp : 24V - 0.1 A

- relais 1 = slagboomstand ( OFF = gesloten ) - relais 2 = flitslamp

slide18

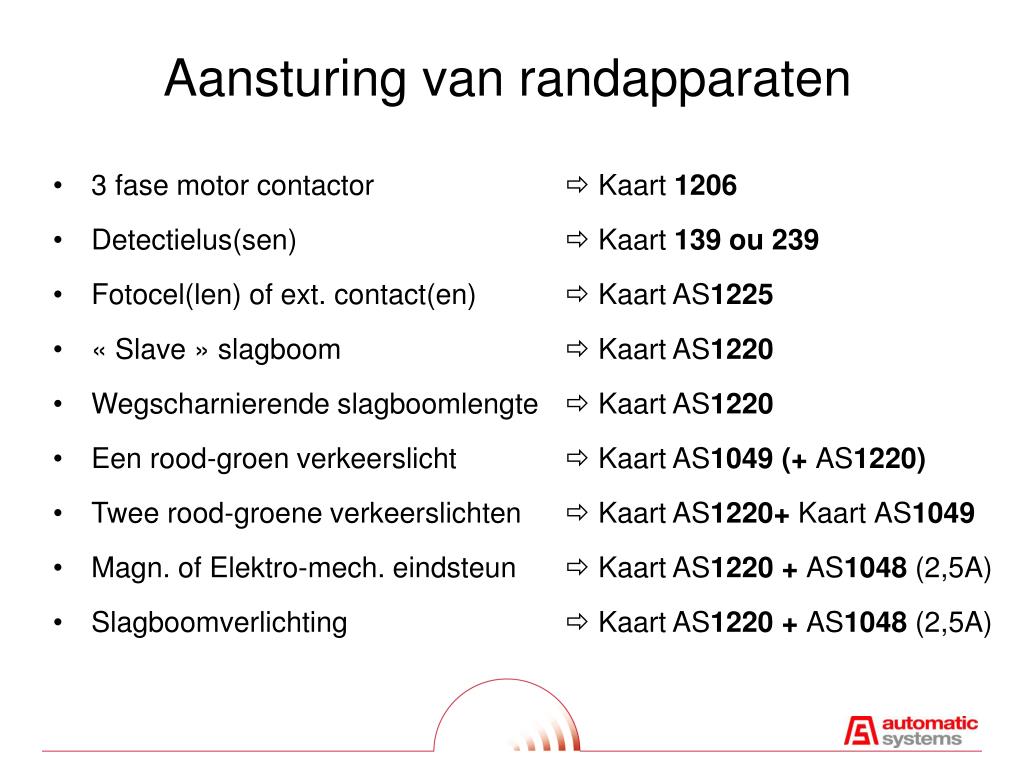

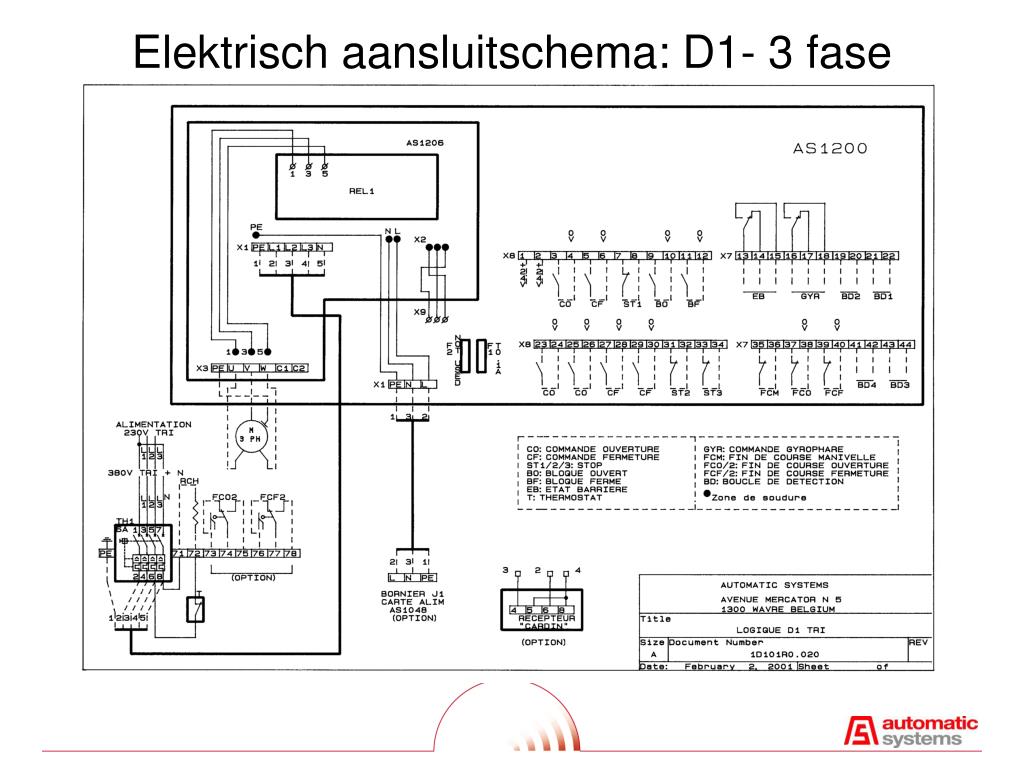

Aansturing van randapparaten

  • 3 fase motor contactor  Kaart 1206
  • Detectielus(sen)  Kaart 139 ou 239
  • Fotocel(len) of ext. contact(en)  Kaart AS1225
  • « Slave » slagboom  Kaart AS1220
  • Wegscharnierende slagboomlengte  Kaart AS1220
  • Een rood-groen verkeerslicht  Kaart AS1049 (+ AS1220)
  • Twee rood-groene verkeerslichten  Kaart AS1220+ KaartAS1049
  • Magn. of Elektro-mech. eindsteun  Kaart AS1220 + AS1048 (2,5A)
  • Slagboomverlichting  Kaart AS1220 + AS1048 (2,5A)
