vidry fintaka npm 10306059 pembimbing 1 dr sri wulandari pembimbing 2 ellysa st mt

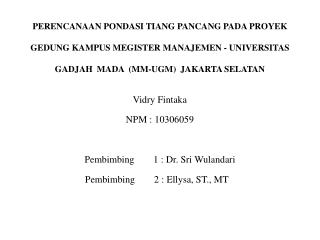

PERENCANAAN PONDASI TIANG PANCANG PADA PROYEK GEDUNG KAMPUS MEGISTER MANAJEMEN - UNIVERSITAS GADJAH MADA (MM-UGM) JAKARTA SELATAN

VidryFintaka

NPM : 10306059

Pembimbing 1 : Dr. Sri Wulandari

Pembimbing 2 : Ellysa, ST., MT

slide2

LATAR BELAKANG PENULISAN

Pondasi yang adadidalamtanahberfungsimeneruskandanmenyebarkanbeban-bebandarikolom, balok, dandindingsuatubangunankelapisantanahdibawahnya, sehinggadayadukungtanahtidakbolehdilampauiolehbeban-bebandiatasnya. Hal-hal yang perludiperhatikandalamperencanaanpondasitiangadalahsifattanah yang akandibangun, beban-beban yang terjadi, material yang digunakandanbiaya yang diperlukan.

slide3

TUJUAN PENULISAN

  • TujuandaripenulisaniniadalahmerencanakanpondasitiangpancanguntukGedungKampusMegisterManajemenUniversitasGadjahMada (MM-UGM) danmenghitungestimasibiayapondasitiangpancang.
slide4

Batasan Penulisan

1. MenghitungpembebananpadagedungKampusMegisterManajemenUniversitasGadjahMada.

2. Menghitungdayadukungaksialdan lateral pondasi.

3. Menentukan dimensi dan kedalaman pondasi.

4. Menganalisamomen, deformasidanpenurunanpondasi.

5. Menghitungpenulanganpondasi yang akandigunakan.

6. Menghitung dan menentukan dimensi pile cap.

7. Menggambarpondasitiangdandetailnya.

slide5

DATA PERENCANAAN

  • 1. GambarStrukturGedungKampus MM - UGM dan Data Strukturmenggunakan SAP 2000.
  • 2. Data penyelidikan tanah
    • Berdasarkannilai N-SPT didapatkanbahwakedalamantanahkerasadalah 18 m yang dilakukanpenyelidikantanahdilapangan.
    • Penyelidikantanahdilaboratorium : Batas plastis, Batas cair, Ujikonsolidasi, dll. Untukmenghasilkan parameter tanahdalamperencanaanpondasi.
slide7

MetodePerencanaan Pondasi

Mulai

PersiapanPerencanaan :

1. Pengumpulan data tanah

  • 2. Pengumpulan data struktur

PerhitungandanAnalisaPembebanan

  • SAP 2000

PerhitunganDayaDukungTiang

  • MetodeMeyerhoff

PerhitunganDayaDukungUltimiteTiang

  • MetodeMeyerhoff

PerhitunganPenurunanTiang Tunggal

Metode Semi Empiris

PerhitunganPenurunanTiangKelompok

MetodeVesic

A

slide8

A

PerhitunganDayaDukung Lateral

Metode Tomlinson

PerhitunganDayaDukung Lateral Kelompok

Metode Tomlinson

PerhitungandanPerencanaanPile cap

Selesai

slide10

Hasil Perhitungan Daya Dukung Aksial

Hasil perhitungan daya dukung selimut

slide11

Hasil Perhitungan Daya Dukung Ultimit

Hasil Perhitungan Daya Dukung Izin

slide12

Hasil PerhitunganJumlah Tiang

Pondasi 40 x 40

Pondasi 50 x 50

slide13

Hasil Perhitungan Penurunan Tiang Tunggal

Ss = Penurunanakibatdeformasiaksialtiangtunggal.

Sp = Penurunan dari ujung tiang.

Sps = Penurunan tiang akibat beban yang dialihkan sepanjang tiang.

S = Penurunan pondasi tiang tunggal.

slide17

HasilEstimasiBiayaPondasiTiangBentukPersegi

Pondasi 40 x 40 PanjangTiang 6 meter

Pondasi 50 x 50 PanjangTiang 6 meter

slide18

Pondasi 40 x 40 PanjangTiang 9 meter

Pondasi 50 x 50 PanjangTiang 9 meter

slide22

Kesimpulan

  • Dari hasilperhitungandidapatkanhasilsebagaiberikut :
  • 1. Dayadukungultimitpadapondasitiangpancang 40 x 40 yaitu 151,68 ton danpondasitiangpancang 50 x 50 yaitu 231 ton dengankedalaman yang samayaitu 1800 cm.
  • 2. Dayadukung lateral pondasitiangpancang 40 x 40 yaitu 9 ton sedangkanpondasitiangpancang 50 x 50 yaitu 40 ton.
  • 3. Dayadukung lateral kelompoktiangpada 40 x 40 dengan 5 buahpondasitiangdidapatkanhasilyaitu 45 ton sedangkandayadukung lateral kelompoktiang 50 x 50 dengan 4 buahyaitu 160 ton defleksimaksimumyaitu 0,2813 ton.mdan 1 ton.m.
  • 4. Penurunanmaksimumpondasitiang 40 x 40 yaitusebesar 0,3166 cm danpenurunanmaksimumpondasitiang 50 x 50 yaitu 0,3546 cm.
slide23

5. Tebalpile cappadapondasitiangpancang 40 x 40 mendapatkanhasilmaksimumyaitu 120 cm dengantulanganpile cap  ᴓ19 – 250 sedangkanpadapondasitiangpancang 50 x 50 mendapatkanhasilmaksimumyaitu 130 cm dengantulanganpile cap ᴓ19 – 200.

  • 6. Dari hasilperhitunganhargadaritiangpancang yang panjangtiangnya per 6 meter dan per 9 meter makadidapatkanbiayatiangpancang 50 x 50 cm dan 40 x 40 cm per 9 meter lebihmurahdibandingkandengantiangpancang 50 x 50 cm dan 40 x 40 cm per 6 meter.
slide24

Saran

  • Berdasarkanperencanaanpondasitiangpancang yang telahdilakukan, saran yang dapatpenulisberikanadalah :
  • Sebagaipembandinghasilperhitunganberdasarkan data tanahdilapangandandilaboratoriumdapatdihitung. Perencanaanpondasiberdasarkanhasilhitungan, pondasitiangpancangdapatditest dilapangansepertiloading testatauPDA.
