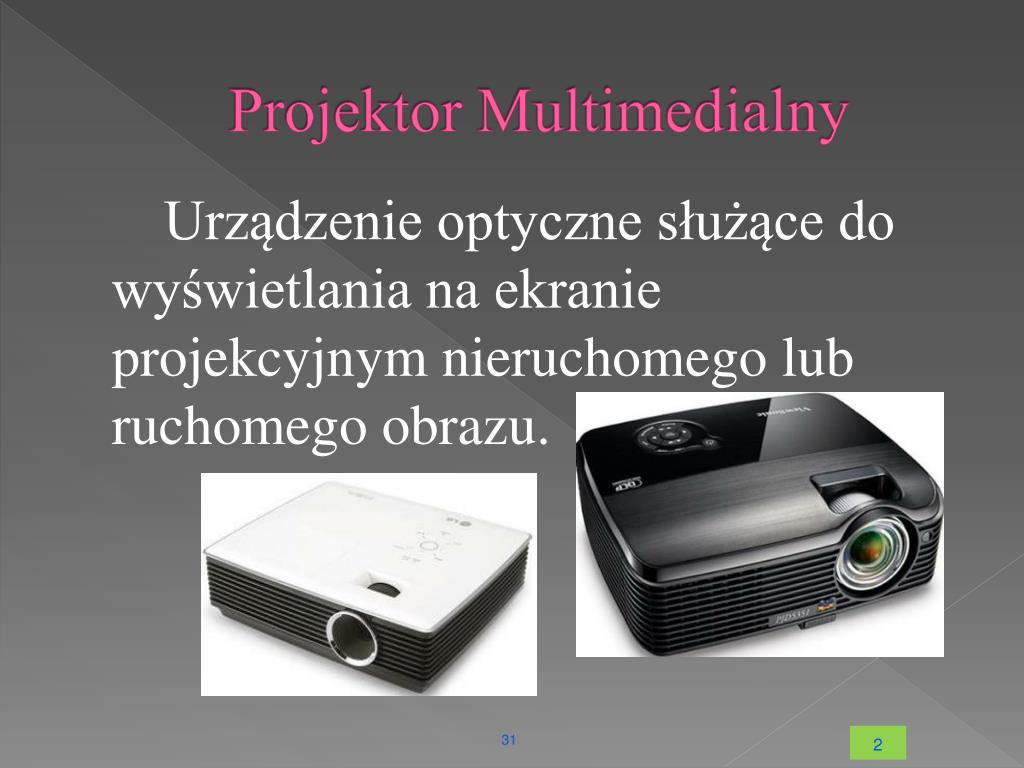

Projektor Multimedialny Urządzenie optyczne służące do wyświetlania na ekranie projekcyjnym nieruchomego lub ruchomego obrazu. 31
DMD Digital Micromirror Device -cyfrowe urządzenie z mikrolustrami. Każdy piksel obrazu ma dedykowane dla siebie super-miniaturowe lusterko. Zatem chip DMD ma tych lusterek tyle, ile pikseli w natywnej rozdzielczości projektora. Zazwyczaj nie mniej niż 800x600 czyli 480000. 31

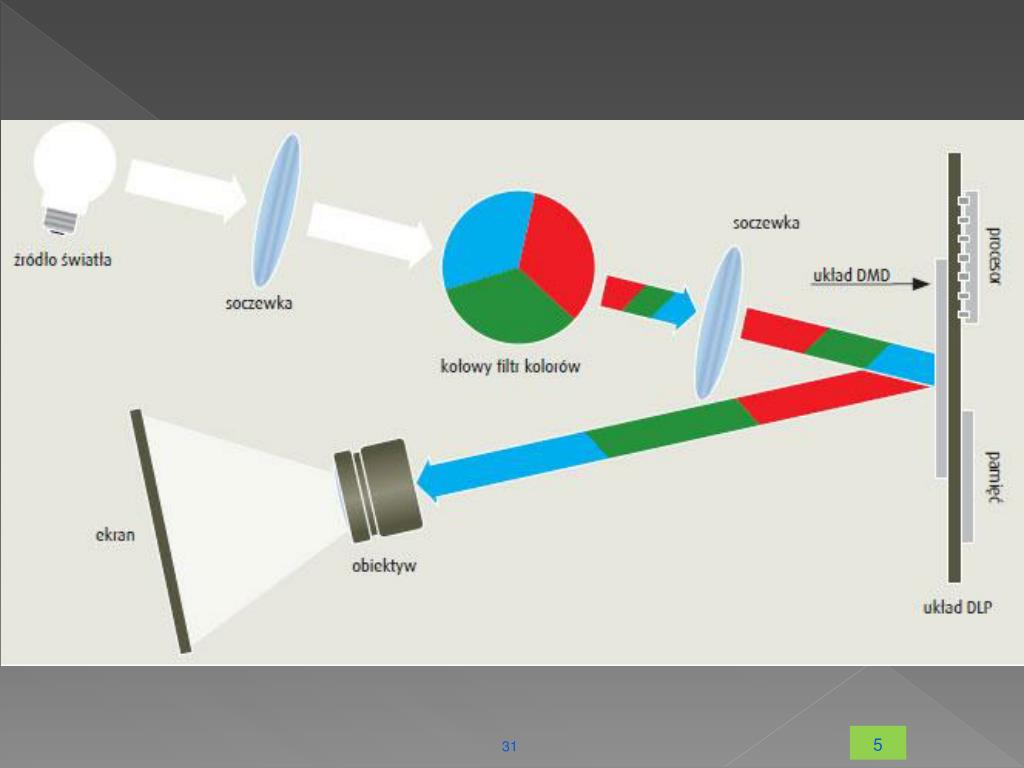

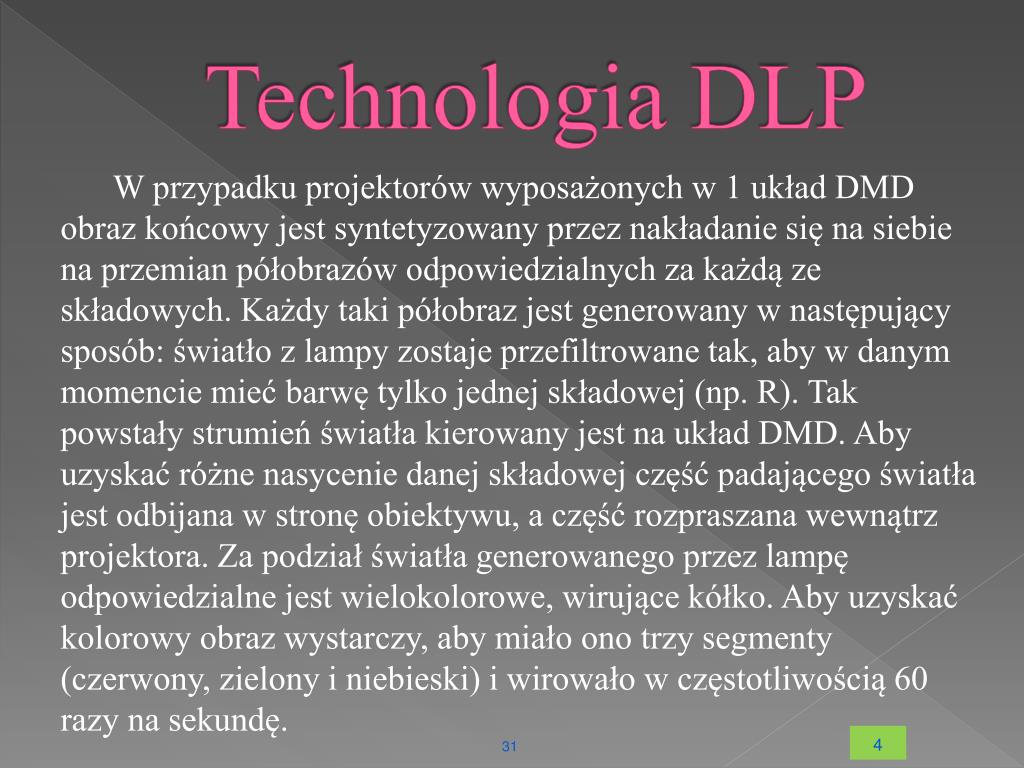

Technologia DLP W przypadku projektorów wyposażonych w 1 układ DMD obraz końcowy jest syntetyzowany przez nakładanie się na siebie na przemian półobrazów odpowiedzialnych za każdą ze składowych. Każdy taki półobraz jest generowany w następujący sposób: światło z lampy zostaje przefiltrowane tak, aby w danym momencie mieć barwę tylko jednej składowej (np. R). Tak powstały strumień światła kierowany jest na układ DMD. Aby uzyskać różne nasycenie danej składowej część padającego światła jest odbijana w stronę obiektywu, a część rozpraszana wewnątrz projektora. Za podział światła generowanego przez lampę odpowiedzialne jest wielokolorowe, wirujące kółko. Aby uzyskać kolorowy obraz wystarczy, aby miało ono trzy segmenty (czerwony, zielony i niebieski) i wirowało w częstotliwością 60 razy na sekundę. 31

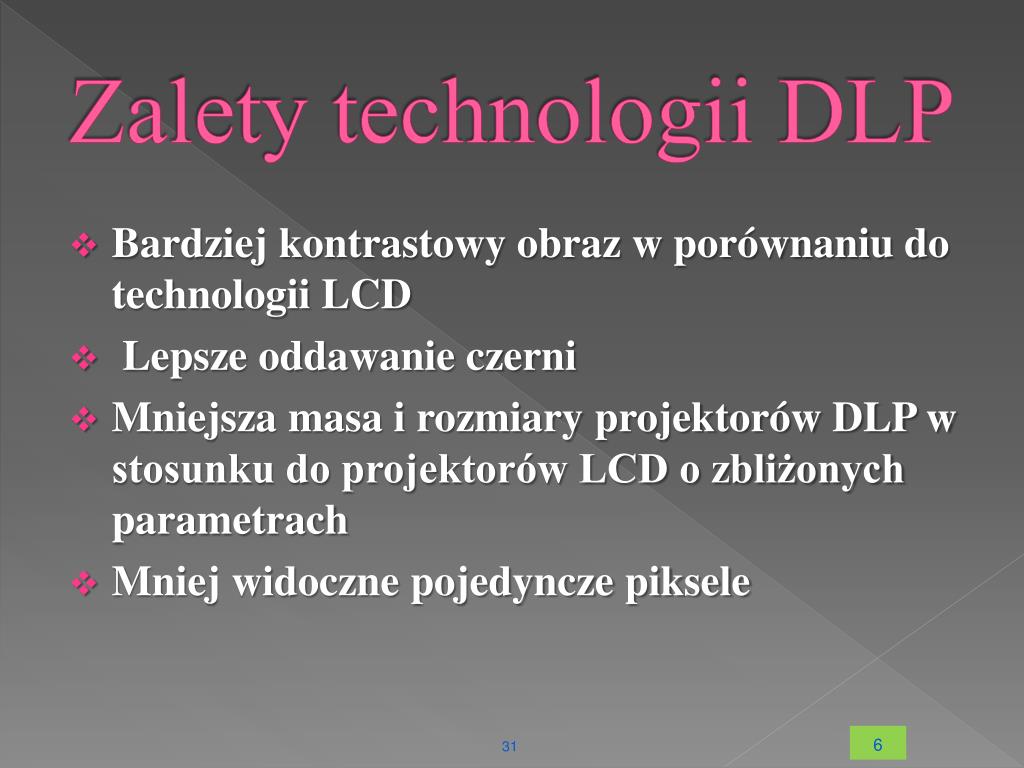

Zalety technologii DLP • Bardziej kontrastowy obraz w porównaniu do technologii LCD • Lepsze oddawanie czerni • Mniejsza masa i rozmiary projektorów DLP w stosunku do projektorów LCD o zbliżonych parametrach • Mniej widoczne pojedyncze piksele 31
Wady technologii DLP • Zimniejsze odcienie oddawanych kolorów • Możliwość wystąpienia tzw. efektu tęczy (zauważalne przez niewielki odsetek użytkowników) 31

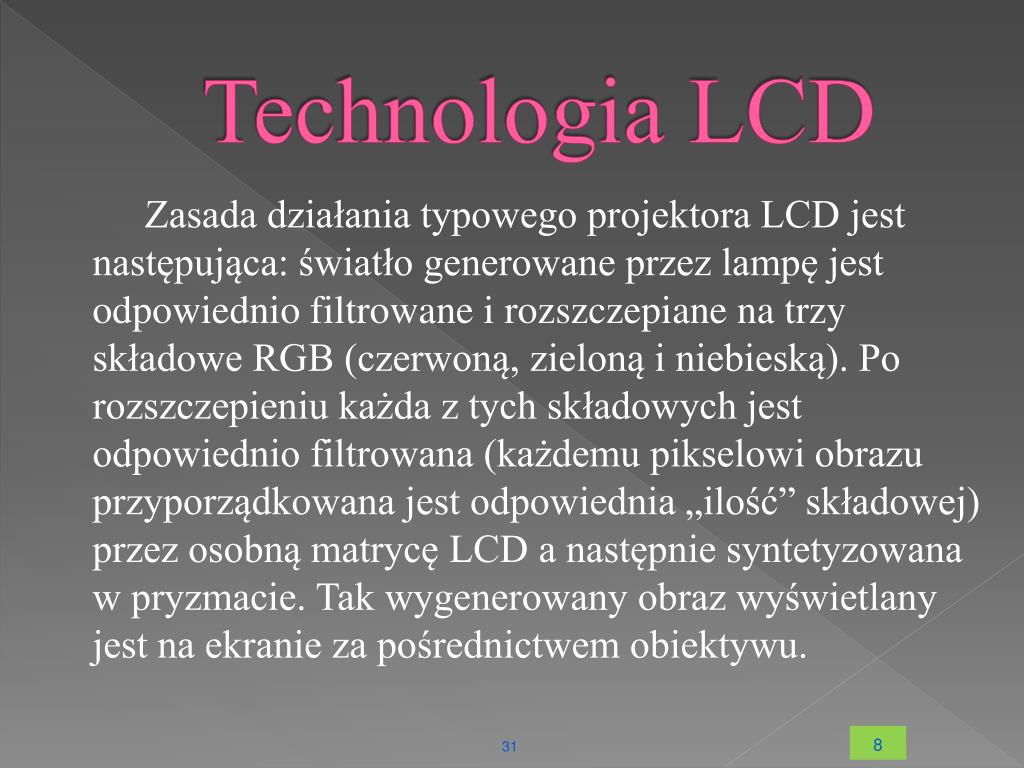

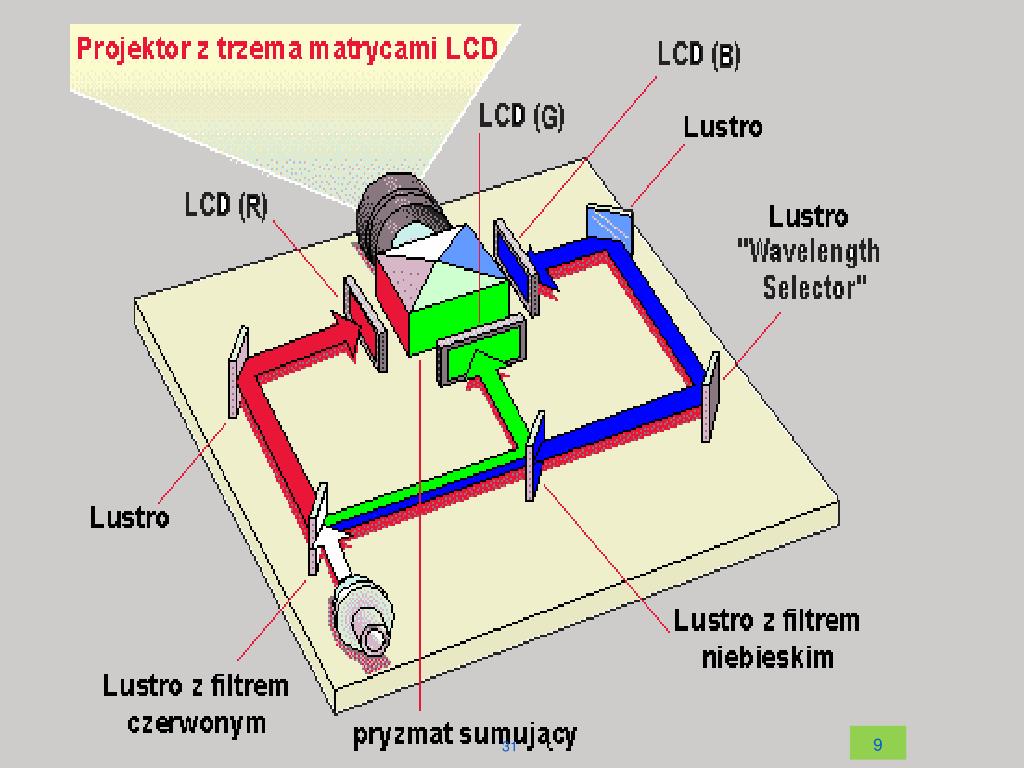

Technologia LCD Zasada działania typowego projektora LCD jest następująca: światło generowane przez lampę jest odpowiednio filtrowane i rozszczepiane na trzy składowe RGB (czerwoną, zieloną i niebieską). Po rozszczepieniu każda z tych składowych jest odpowiednio filtrowana (każdemu pikselowi obrazu przyporządkowana jest odpowiednia „ilość” składowej) przez osobną matrycę LCD a następnie syntetyzowana w pryzmacie. Tak wygenerowany obraz wyświetlany jest na ekranie za pośrednictwem obiektywu. 31

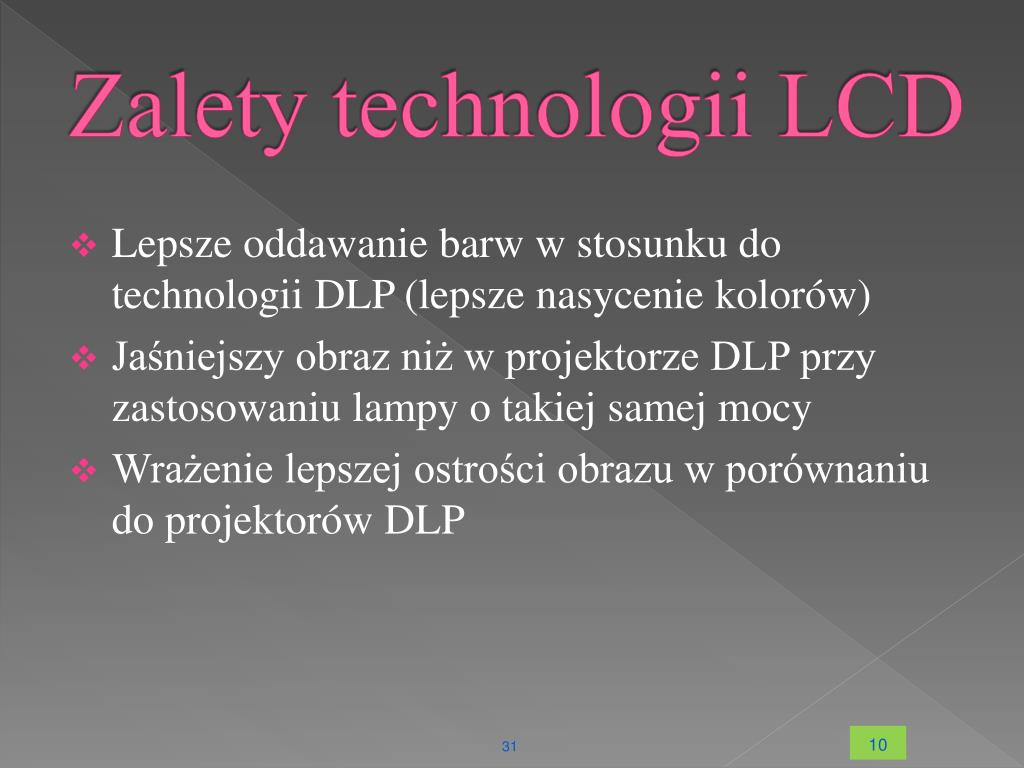

Zalety technologii LCD • Lepsze oddawanie barw w stosunku do technologii DLP (lepsze nasycenie kolorów) • Jaśniejszy obraz niż w projektorze DLP przy zastosowaniu lampy o takiej samej mocy • Wrażenie lepszej ostrości obrazu w porównaniu do projektorów DLP 31
Wady technologii LCD • Bardziej widoczne pojedyncze piksele • Większy rozmiar i masa w porównaniu do projektorów DLP o podobnych parametrach • Mniej kontrastowy obraz niż w projektorach DLP • Gorsze oddawanie czerni • Zużywanie się matryc LCD w miarę upływu czasu 31

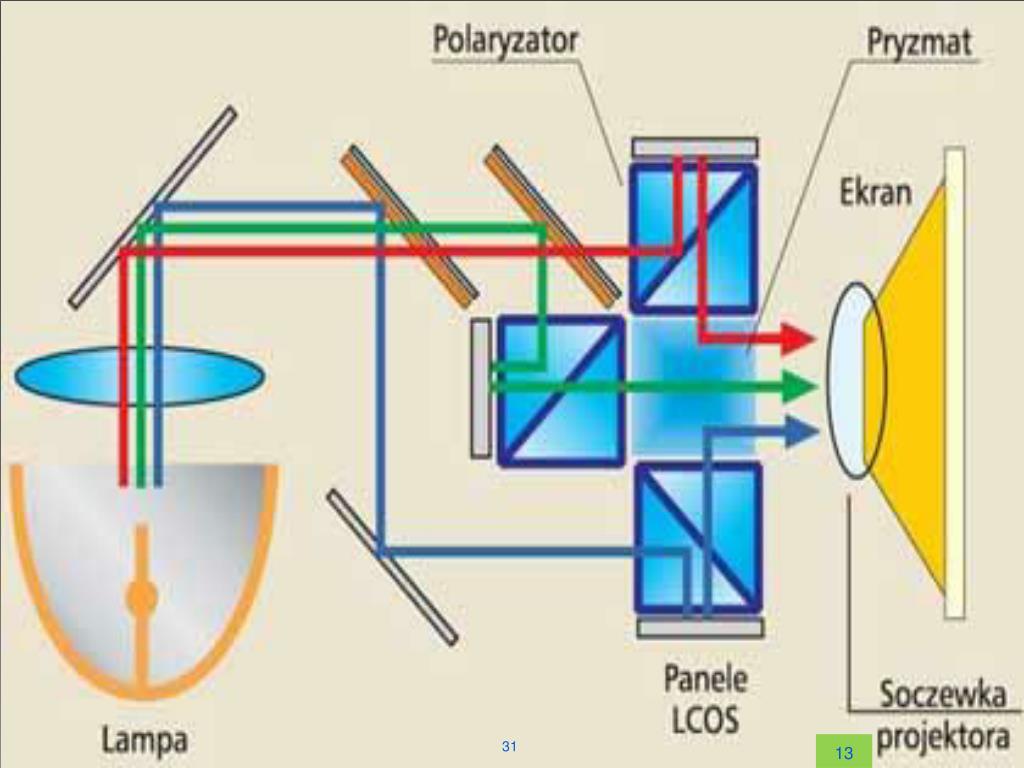

Technologia LCoS W porównaniu do technologii LCD i DLP, LCOS można nazwać połączeniem zalet obu pomysłów na generowanie obrazu. Projektory te, podobnie jak LCD opierają się najczęściej na trzech układach reprodukujących trzy podstawowe kolory. Ciekłe kryształy są jednak umieszczone na odbijającej powierzchni luster, a więc jest to technologia odbijająca, a nie przepuszczająca światło .Układy LCOS oferują bardzo wysoką rozdzielczość - najczęściej SXGA+ 1400x1050 piksele, a obecnie także 1920x1080 pikseli (czyli tzw. pełne HD 1080p). 31

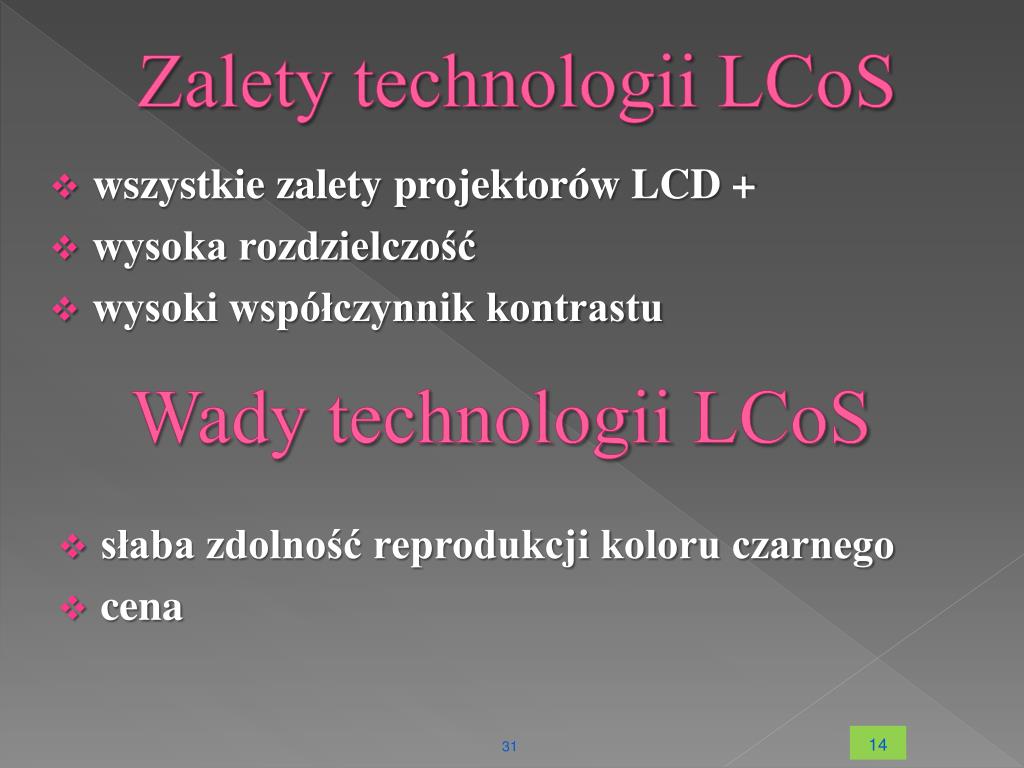

Zalety technologii LCoS • wszystkie zalety projektorów LCD + • wysoka rozdzielczość • wysoki współczynnik kontrastu Wady technologii LCoS • słaba zdolność reprodukcji koloru czarnego • cena 31

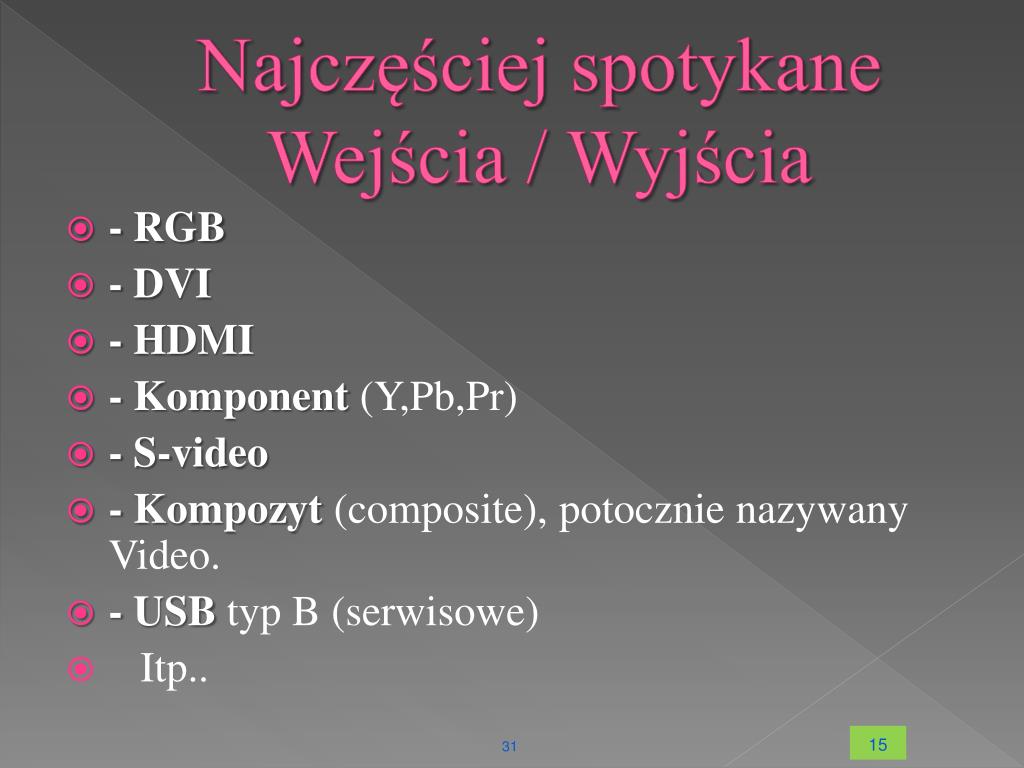

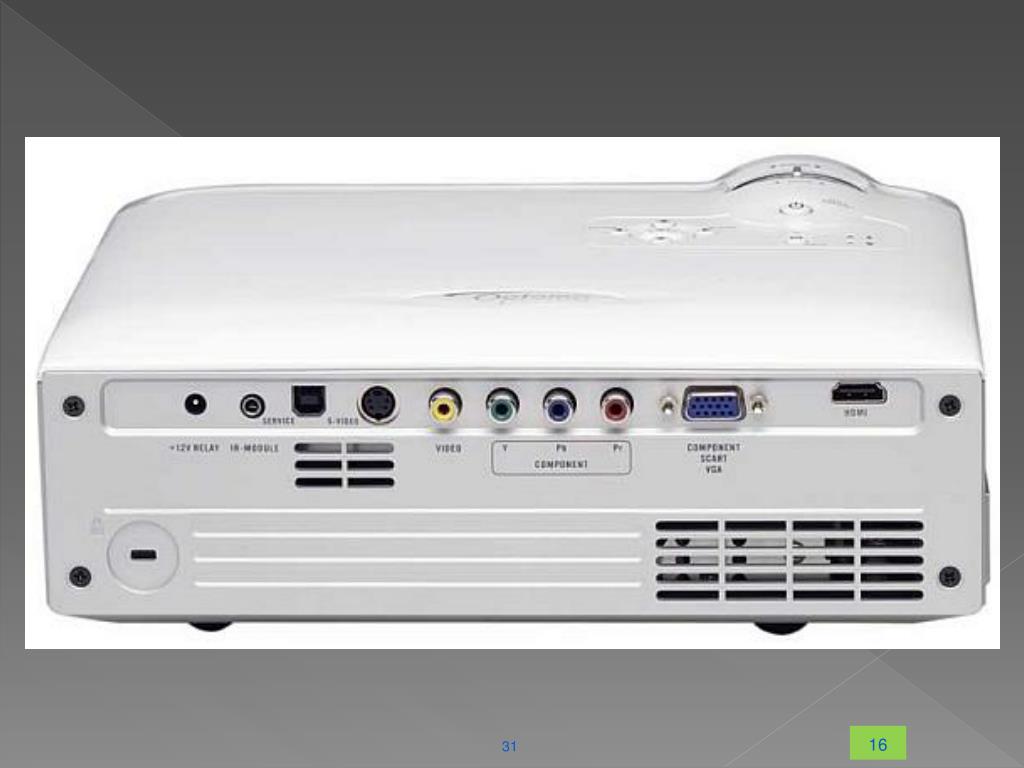

Najczęściej spotykaneWejścia / Wyjścia • - RGB • - DVI • - HDMI • - Komponent (Y,Pb,Pr) • - S-video • - Kompozyt (composite), potocznie nazywany Video. • - USB typ B (serwisowe) • Itp.. 31

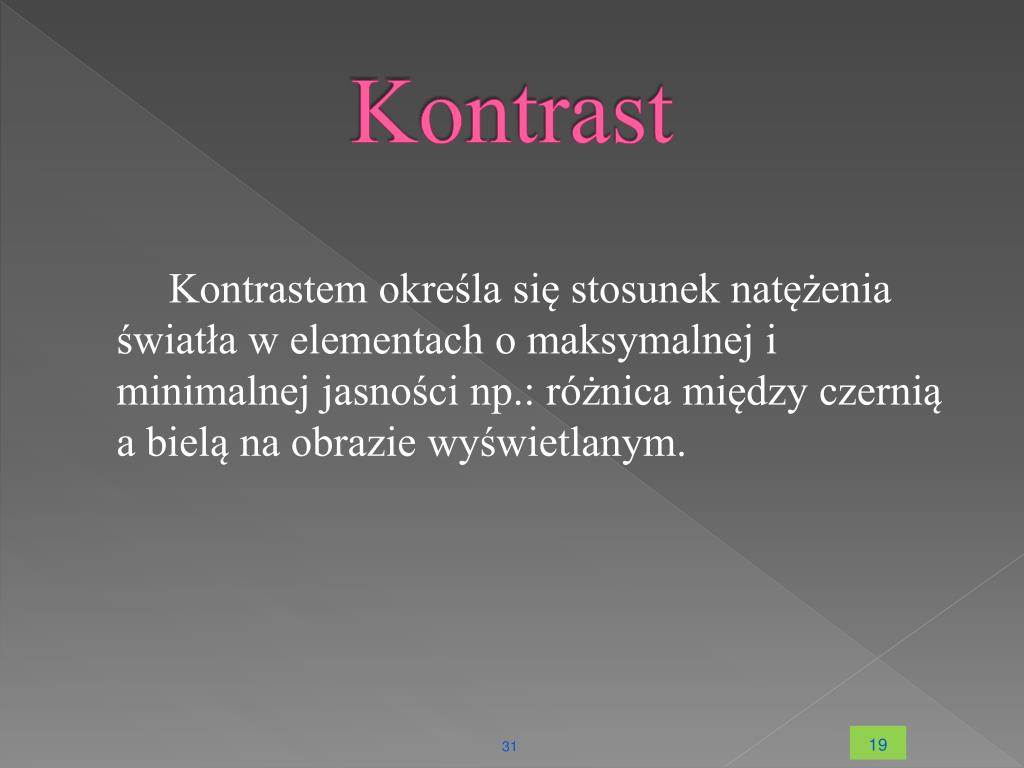

Kontrast Kontrastem określa się stosunek natężenia światła w elementach o maksymalnej i minimalnej jasności np.: różnica między czernią a bielą na obrazie wyświetlanym. 31

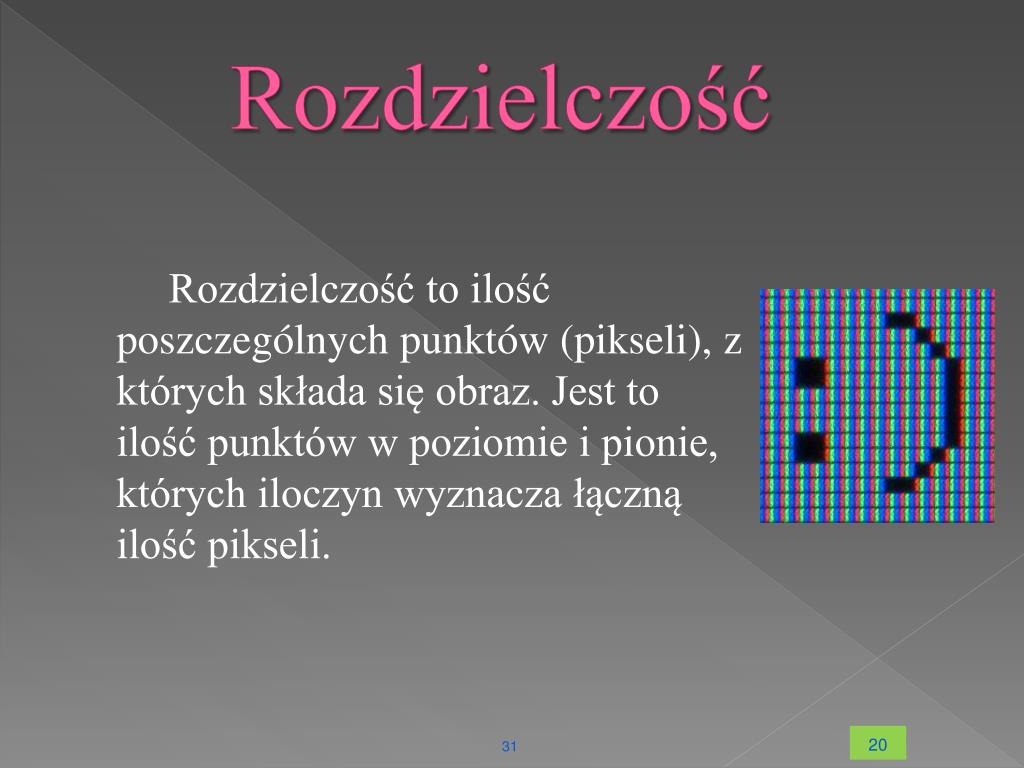

Rozdzielczość Rozdzielczość to ilość poszczególnych punktów (pikseli), z których składa się obraz. Jest to ilość punktów w poziomie i pionie, których iloczyn wyznacza łączną ilość pikseli. 31
Jasność Jasność podawana jest w ANSI lumenach. Współczynnik lumenów określa natężenie światła emitowanego przez projektor. 31
Obiektyw i optyka W zależności od przeznaczenia projektora stosuje się różnego typu obiektywy. Ponadto wyróżniamy obiektywy z elektrycznym i manualnym sterowaniem, gdzie regulacje wielkości i ostrości obrazu odbywają się odpowiednio za pomocą silników elektrycznych lub ręcznie. 31
Wirtualna mysz Funkcja pozwalająca na kontrolowanie myszy komputera pilotem projektora. Pozwala to na przykład uruchamiać programy oraz zmieniać obrazy prezentacji bez podchodzenia do komputera. 31
Korekcja efektu trapezowego Korygowanie geometrii wyświetlanego obrazu – zwane inaczej korekcją trapezu lub korekcją efektu „Keystone”. Wykorzystanie tej funkcji jest niezbędne w sytuacji, kiedy nie mamy możliwości ustawienia projektora prostopadle do ekranu. 31

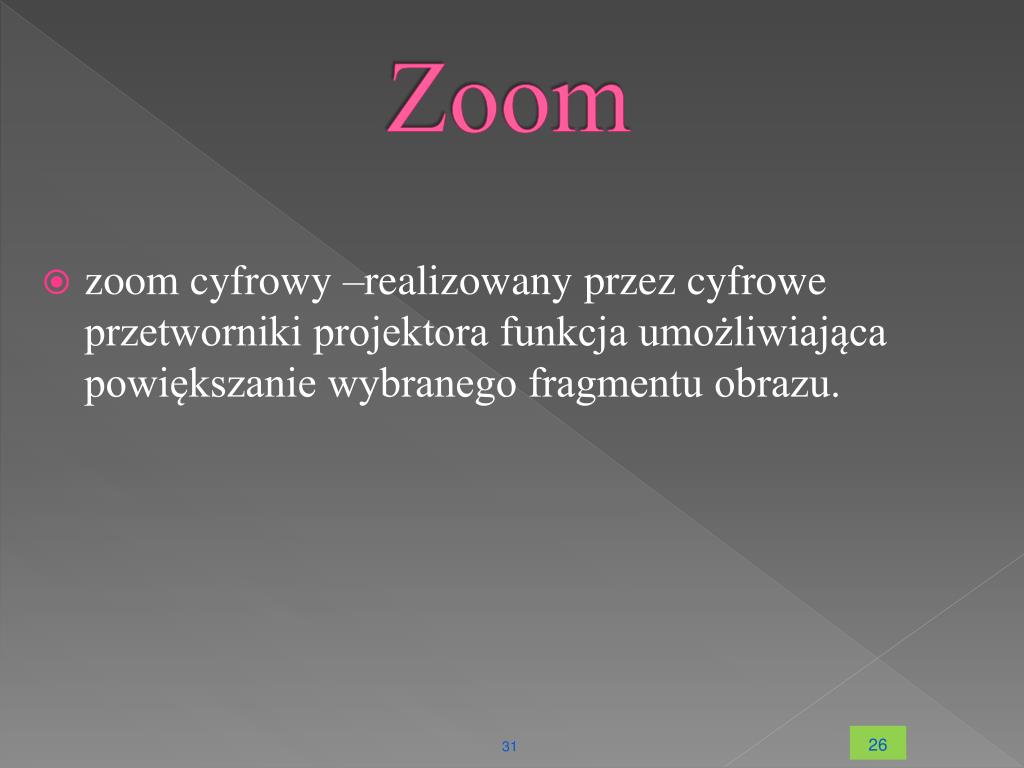

Zoom • zoom cyfrowy –realizowany przez cyfrowe przetworniki projektora funkcja umożliwiająca powiększanie wybranego fragmentu obrazu. 31
Zoom • zoom optyczny –realizowany przez obiektyw umożliwia niewielkie zazwyczaj 1.2x -1.4x powiększenie lub pomniejszenie całego obrazu. Na obiektywie widać pierścień którym reguluje się ogniskową (zoom optyczny). 31
PIP/PBP • PiP- pozwala wyświetlać obraz wideo na sygnale komputerowym (np. prezentacja na komputerze – a w oknie odtwarzany film z DVD) • PbP- obraz obok obrazu, umożliwiają jednoczesną prezentację obrazu z dwóch różnych źródeł – np. komputera i odtwarzacza DVD. 31

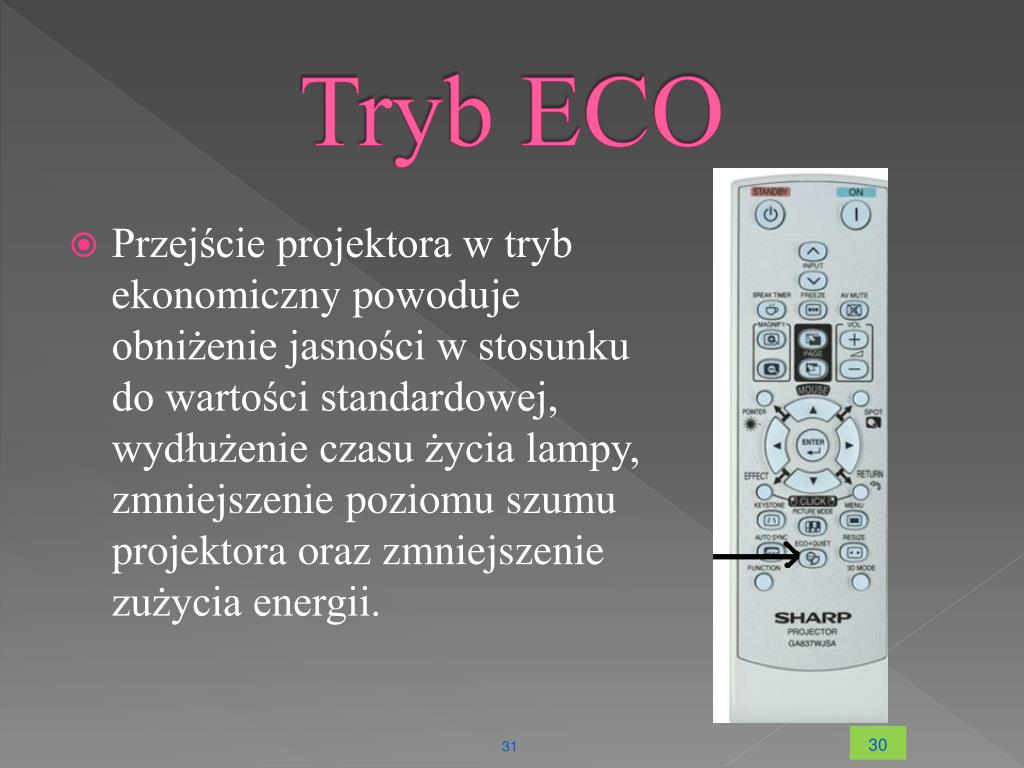

Tryb ECO • Przejście projektora w tryb ekonomiczny powoduje obniżenie jasności w stosunku do wartości standardowej, wydłużenie czasu życia lampy, zmniejszenie poziomu szumu projektora oraz zmniejszenie zużycia energii. 31
Pytania • Co to jest funkcja PBP . • Podaj nazwy dwóch technologii w jakich są produkowane projektory . • Co projektory LCoS mają wspólnego z projektorami LCd (w konstrukcji) . • Jak zauważysz występowanie efektu „Keystone” na ekranie projekcyjnym . • Podaj 2 wady występujace w projektorach LCoS. 31
