  1. Высокотехнологичные скважины и буровые навигационные комплексы А.С.Повалихин, О.К.Рогачев ОАО НПО «Буровая техника»-ВНИИБТ

  2. Многоствольная скважина

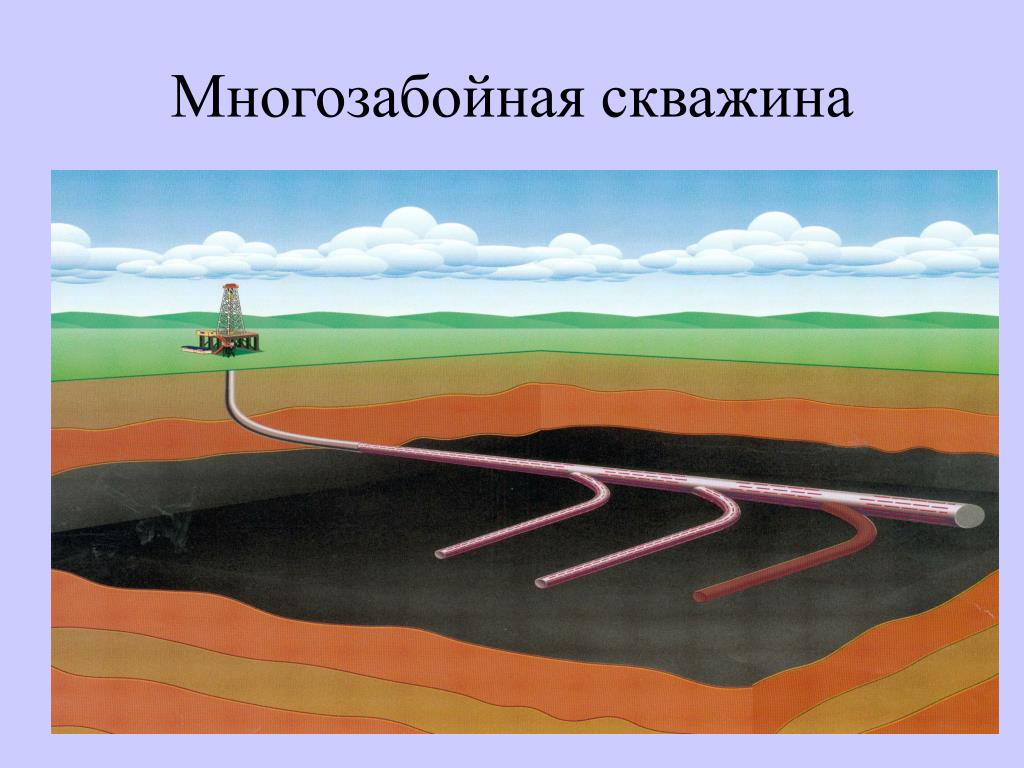

  3. Многозабойная скважина

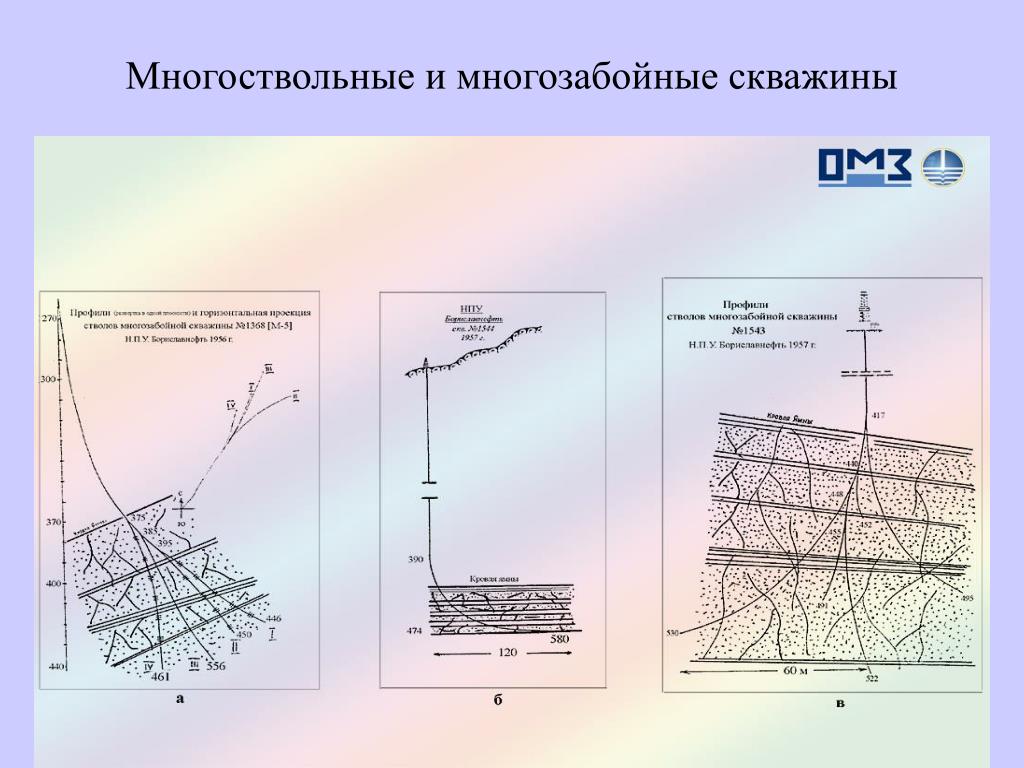

  4. Многоствольные и многозабойные скважины

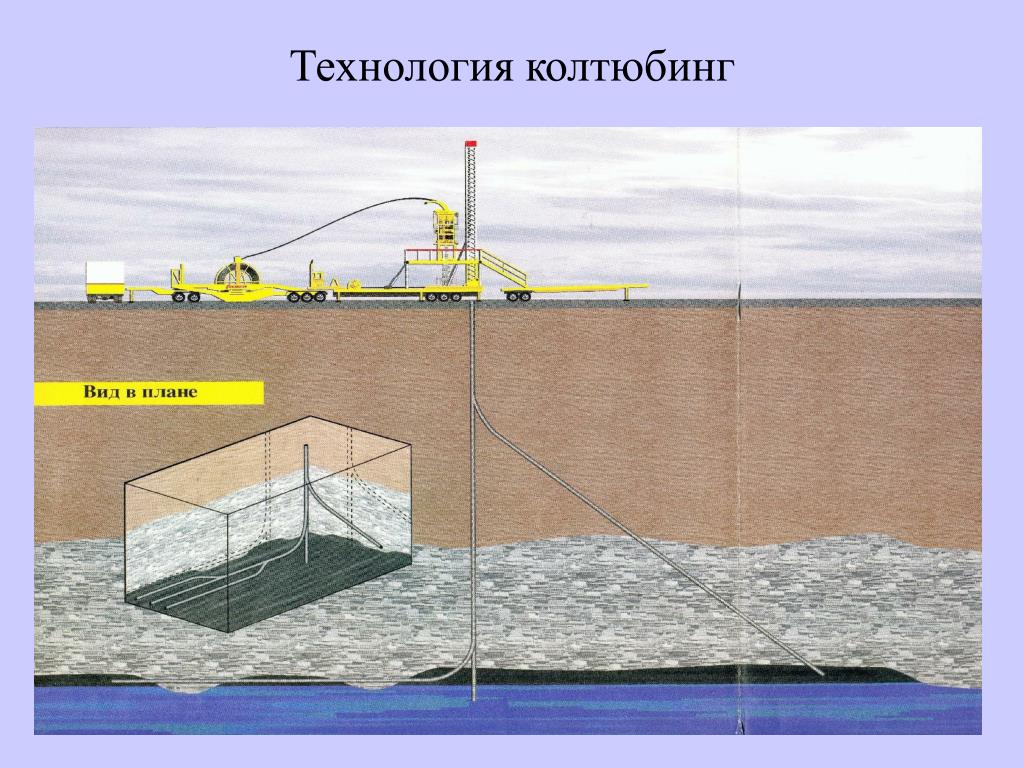

  5. Технология колтюбинг

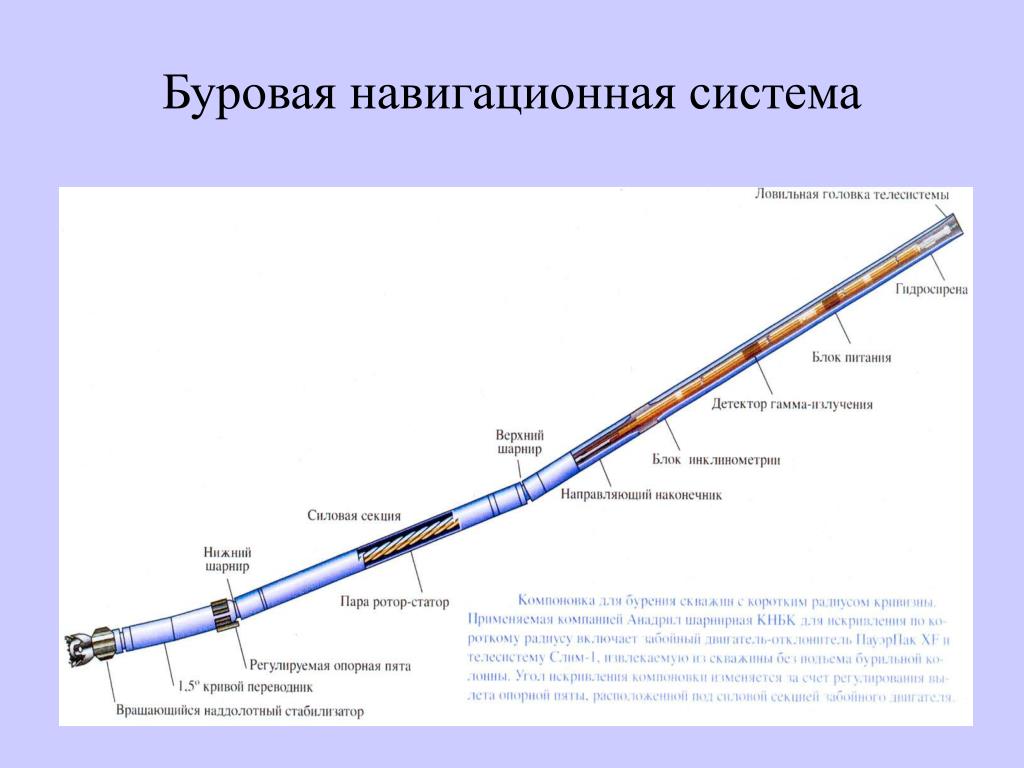

  6. Буровая навигационная система

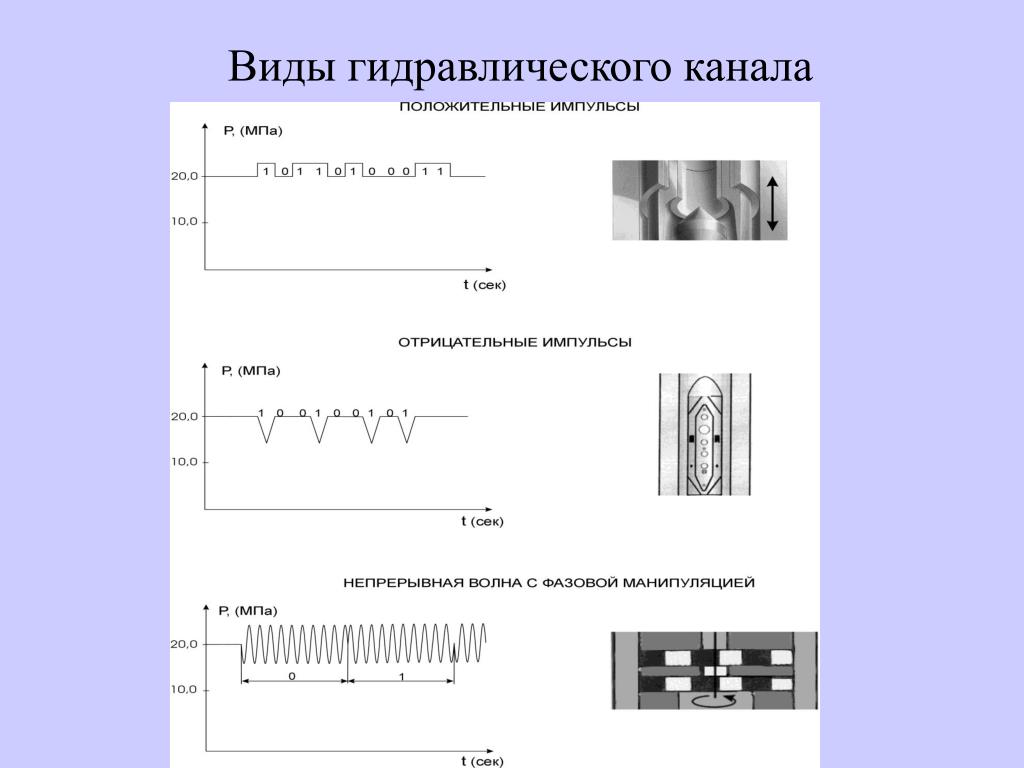

  7. Виды гидравлического канала

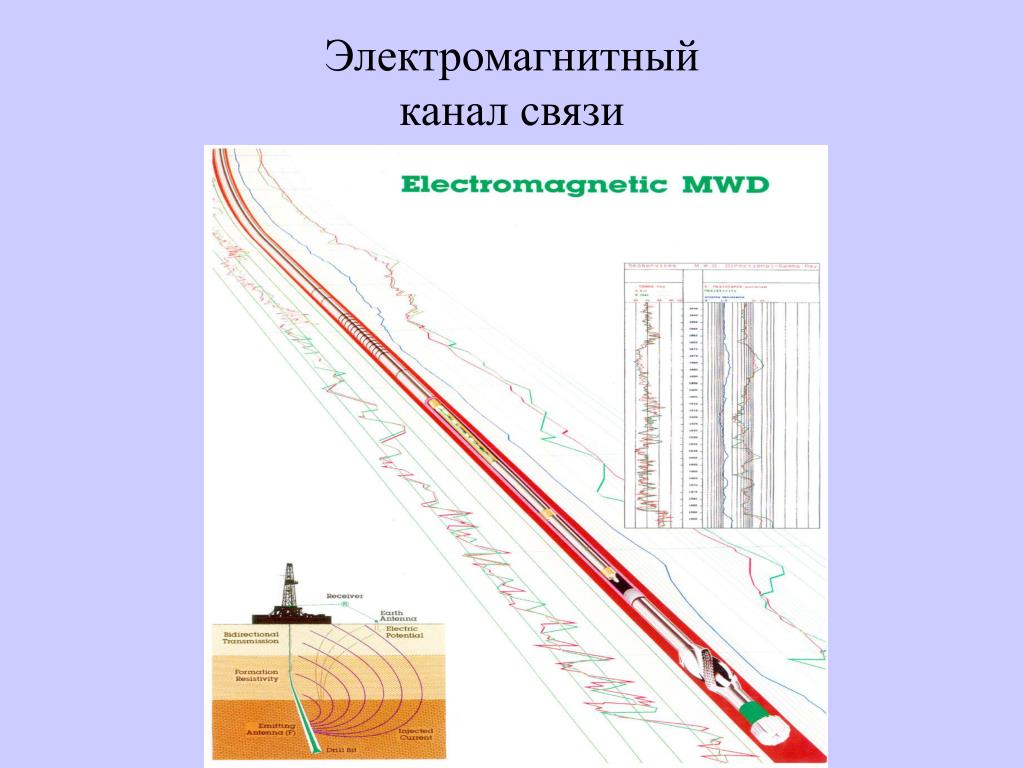

  8. Электромагнитныйканал связи

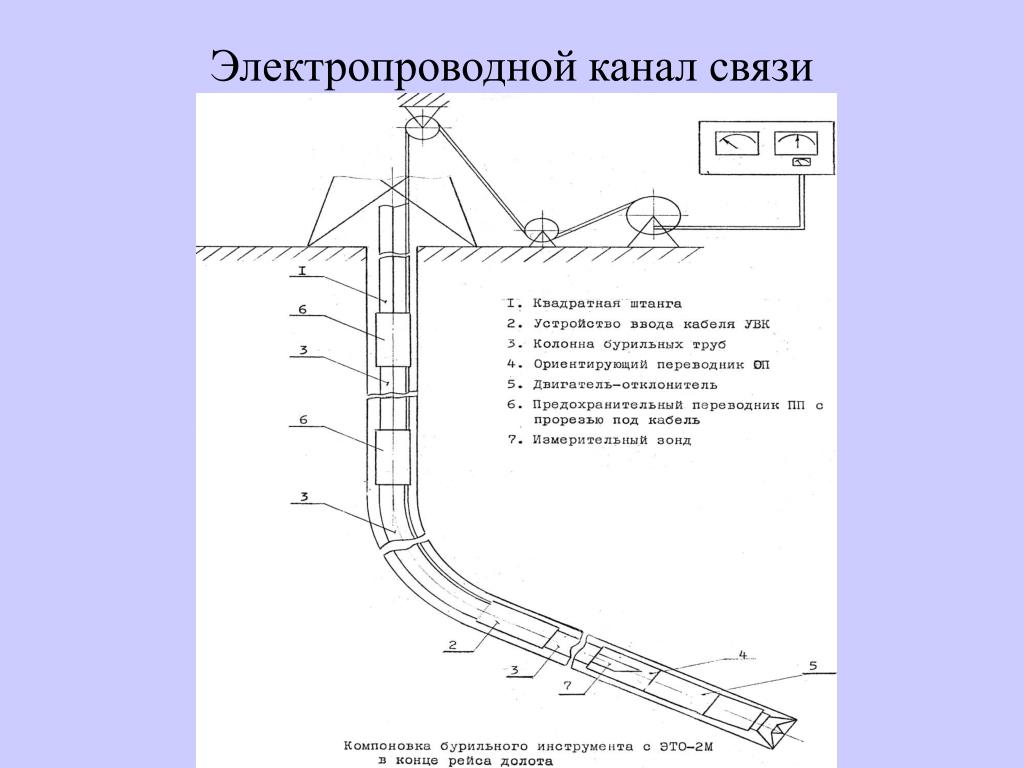

  9. Электропроводной канал связи

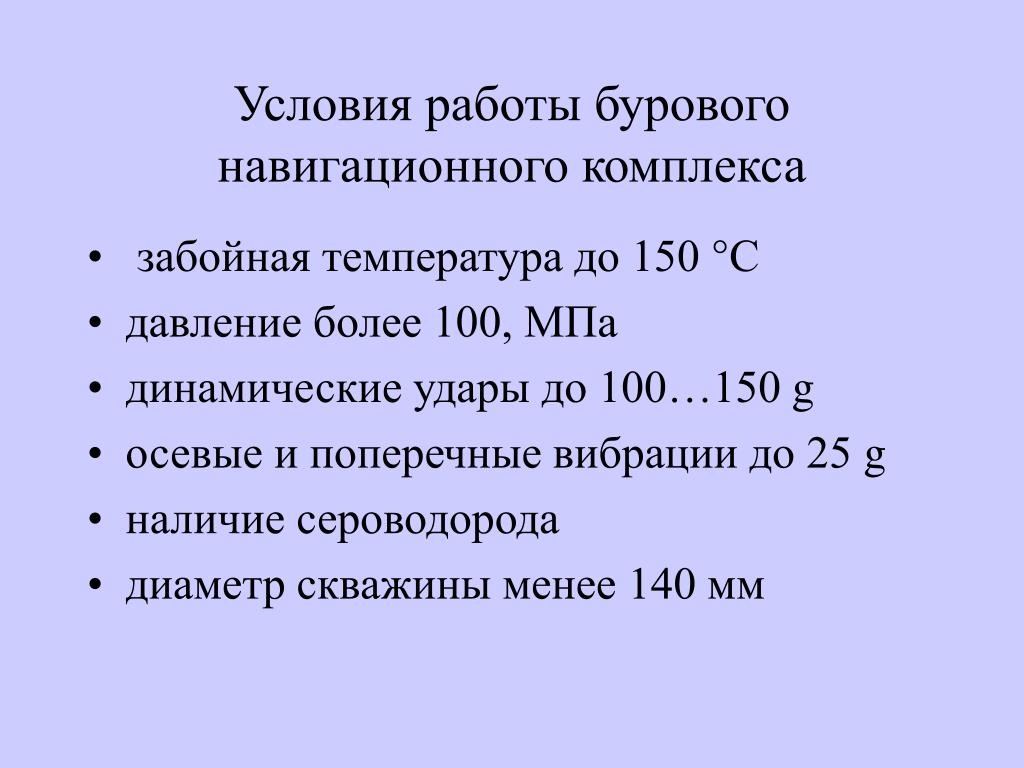

  10. Условия работы бурового навигационного комплекса • забойная температура до 150 °С • давление более 100, МПа • динамические удары до 100…150 g • осевые и поперечные вибрации до 25 g • наличие сероводорода • диаметр скважины менее 140 мм

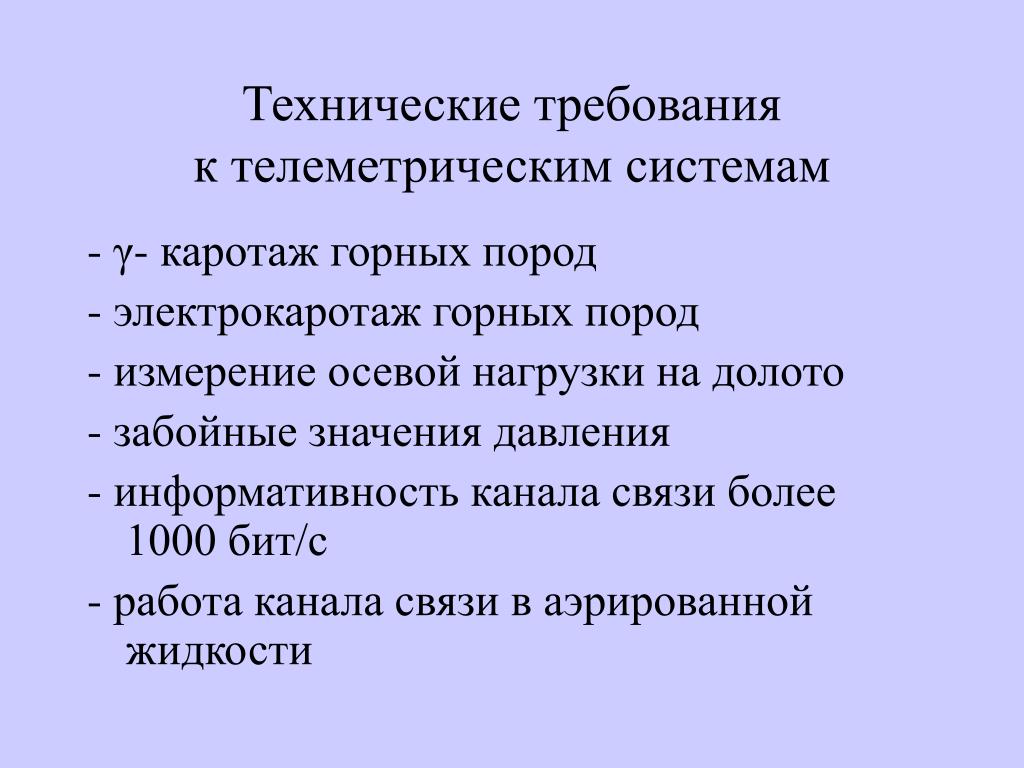

  11. Технические требования к телеметрическим системам - γ- каротаж горных пород - электрокаротаж горных пород - измерение осевой нагрузки на долото - забойные значения давления - информативность канала связи более 1000 бит/с - работа канала связи в аэрированной жидкости

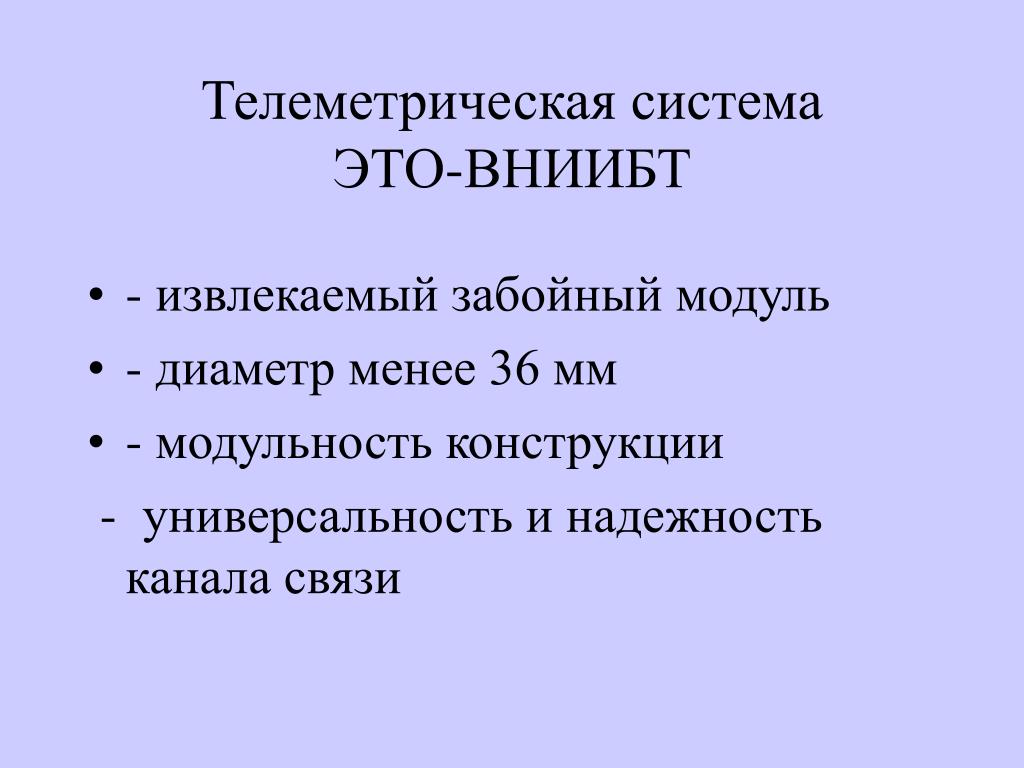

  12. Телеметрическая система ЭТО-ВНИИБТ • - извлекаемый забойный модуль • - диаметр менее 36 мм • - модульность конструкции - универсальность и надежность канала связи

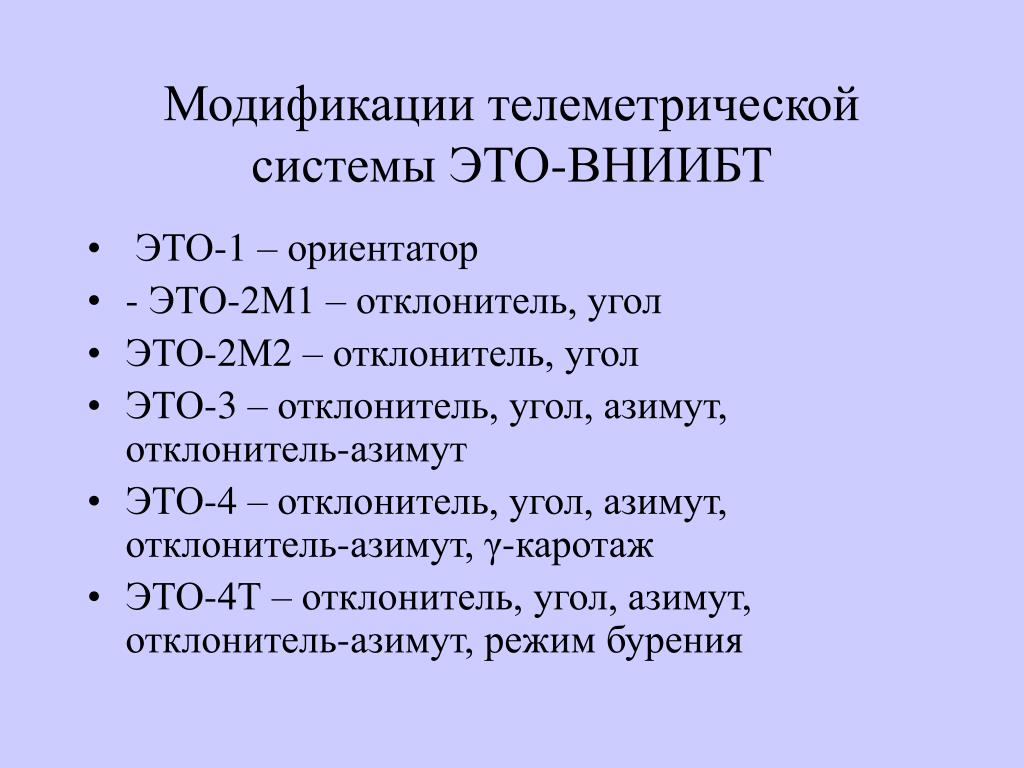

  13. Модификации телеметрической системы ЭТО-ВНИИБТ • ЭТО-1 – ориентатор • - ЭТО-2М1 – отклонитель, угол • ЭТО-2М2 – отклонитель, угол • ЭТО-3 – отклонитель, угол, азимут, отклонитель-азимут • ЭТО-4 – отклонитель, угол, азимут, отклонитель-азимут, γ-каротаж • ЭТО-4Т – отклонитель, угол, азимут, отклонитель-азимут, режим бурения

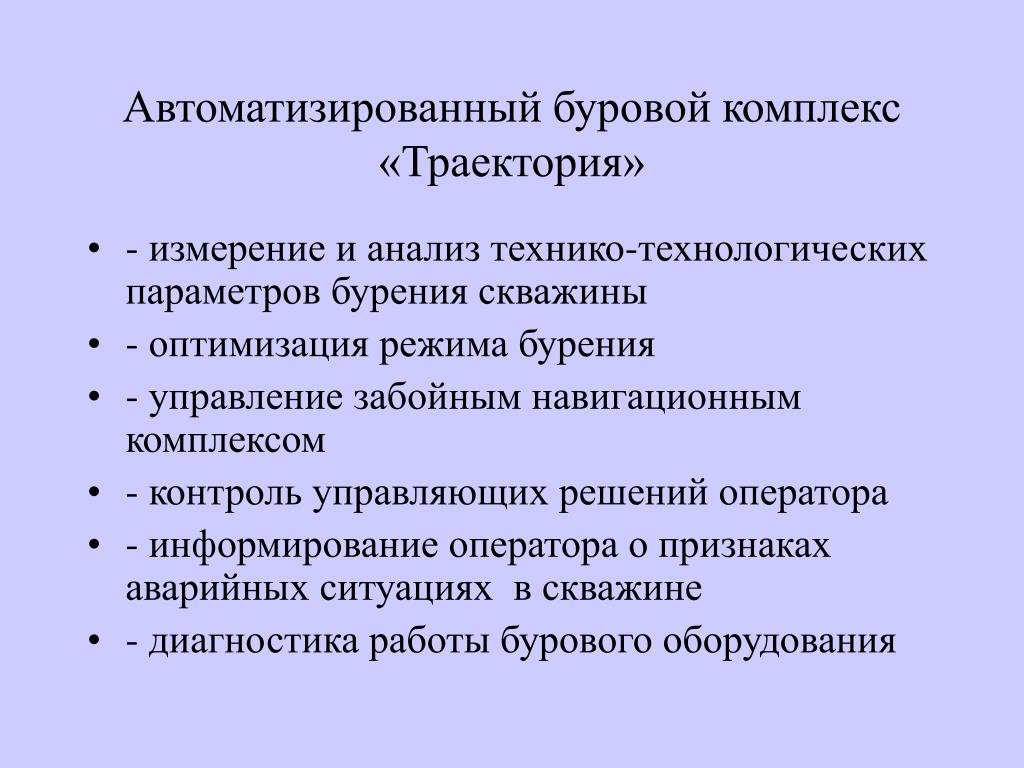

  14. Автоматизированный буровой комплекс«Траектория» • - измерение и анализ технико-технологических параметров бурения скважины • - оптимизация режима бурения • - управление забойным навигационным комплексом • - контроль управляющих решений оператора • - информирование оператора о признаках аварийных ситуациях в скважине • - диагностика работы бурового оборудования

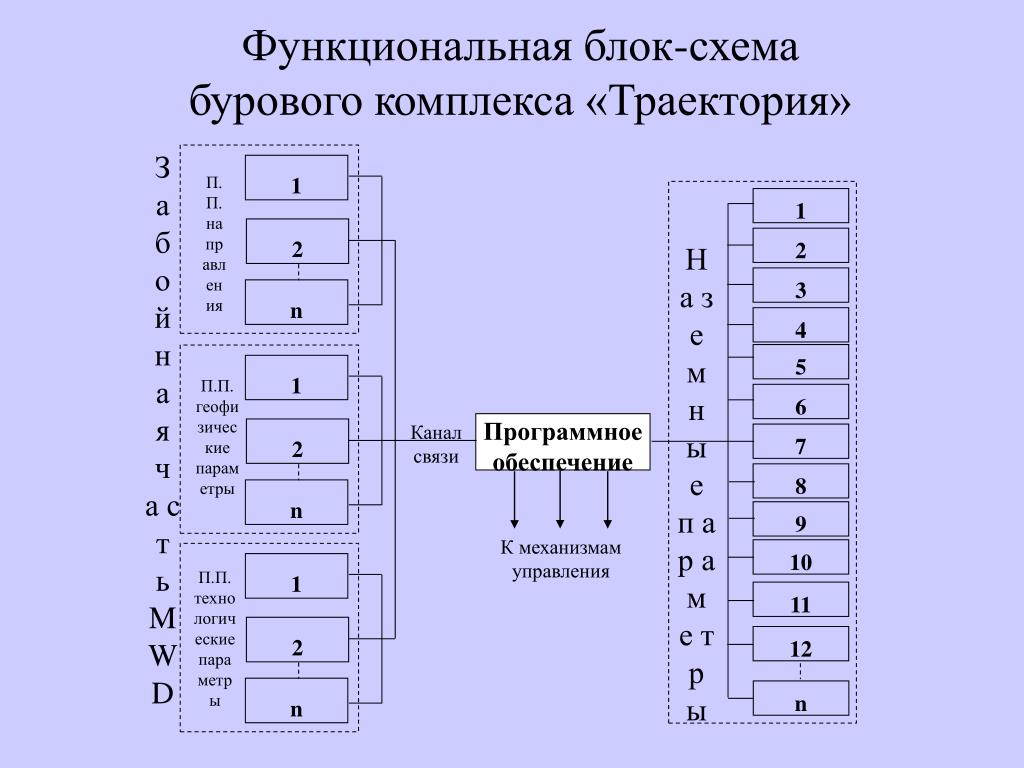

  15. З а б о й н а я ч а с т ь M W D 1 П.П. направления 1 2 2 Н а з е м н ы е п а р а м е т р ы 3 n 4 5 1 П.П. геофизические параметры 6 Программное обеспечение 2 Канал связи 7 8 n 9 К механизмам управления 10 1 П.П. технологические параметры 11 2 12 n n Функциональная блок-схемабурового комплекса «Траектория»
