  1. MEDAN MAGNET

  2. MEDAN MAGNETIK SMA Kelas XII Semester 1

  3. SK-KD STANDAR KOMPETENSI 2. Menerapkan konsep kelistrikan dan kemagnetan dalam berbagai penyelesaian masalah dan produk teknologi KOMPETENSI DASAR 2.2 Menerapkan Induksi magnetik dan Gaya magnetik pada beberapa produk teknologi

  4. INDIKATOR • menjelaskan arah Induksi Magnetik disekitar kawat berarus listrik • menghitung kuat medan magnetik pada satu titik disekitar kawat berarus • menjelaskan gaya diantara dua kawat lurus berarus listrik

  5. INDUKSI MAGNET • Medan Magnetik adalah daerah di sekitar magnet yang masih dipengaruhi oleh magnet lainnya. MEDAN MAGNET

  6. INDUKSI MAGNET SEKITAR KAWAT BERARUS • Arah induksi magnet ditentukan berdasarkan kaidah tangan kanan. Berapa besar Induksi magnet pada satu titik disekitar kawat lurus berarus listrik ?

  7. BesarnyaInduksi Magnet padasatutitik, Menurut Biot dan Savart • Sebanding dengan kuat arus listrik I • Sebanding dengan panjang elemen penghantar dl • Berbanding terbalik dengan kuadrat jarak r antara titik p dengan elemen penghantar dl • Sebanding dengan sinus sudut apit θ antara arah arus pada dl dengan garis penghubung titik p dengan dl

  8. Induksimagnetik B dititik P yang berjarak a darikawatlurusberaruslistrik Induksi magnet disekitar kawat lurus berarus, panjang tertentu i α1 P α2 Induksi magnet disekitar kawat lurus berarus, sangat panjang dl

  9. INDUKSI MAGNET SEKITAR KAWAT MELINGKAR BERARUS 1.Besarnya induksi magnetik (B) pada pusat lingkaran 2.Besarnya induksi magnetik (B) pada pusat lingkaran tetapi terdiri dari banyak lilitan (N)

  10. INDUKSI MAGNET PADA SELENOIDA Induksimagnetik B padasatutitikditengahSelenoida Induksimagnetik B padasatutitikdiujungSelenoida

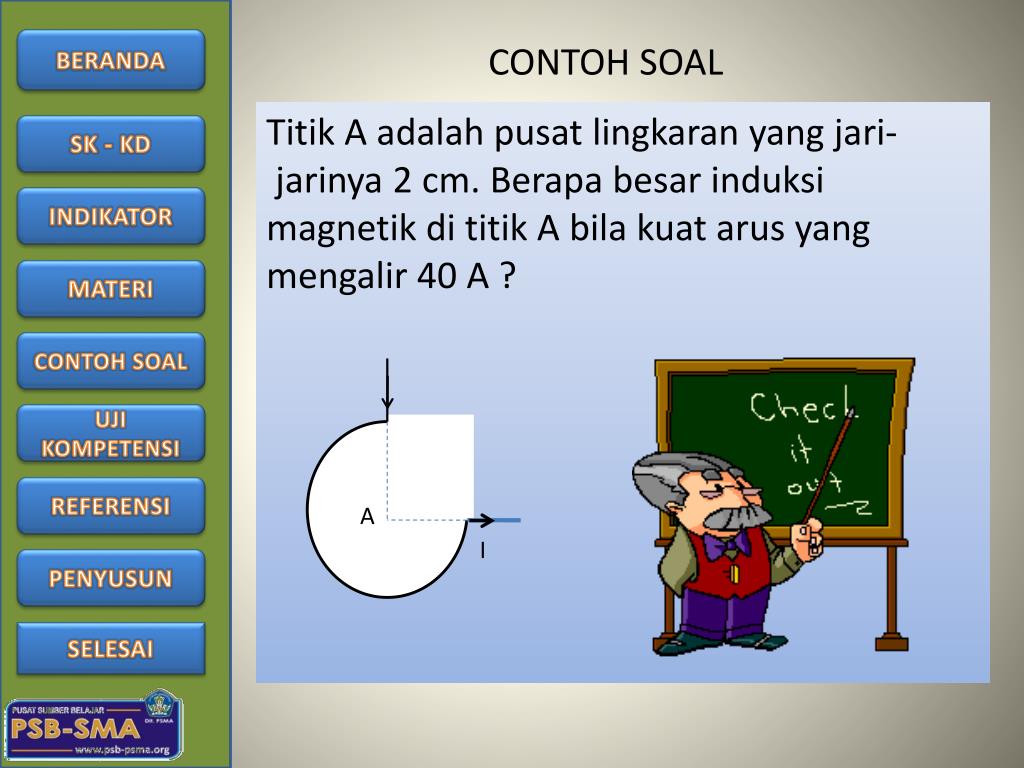

  11. CONTOH SOAL Titik A adalahpusatlingkaran yang jari- jarinya 2 cm. Berapabesarinduksi magnetikdititik A bilakuatarus yang mengalir 40 A ? A I

  12. Induksi magnet padakawatmelingkar

  13. Uji Kompetensi Pilih dan Klik satu jawaban yang paling tepat 1. Gaya yang dialamikawatberarus yang beradadalammedan magnet disebut…. A. Newton B. Biot-Savart C. Coriolis D. Lorentz E. Laplace

  14. Bagus Jawabanmu Benar!! LANJUT

  15. Maaf jawaban anda masih Salahbelajar lagi……. !!! LANJUT COBA LAGI

  16. 2. Suatu kawat lurus yang dialiri arus listrik memotong medan magnet homogen B hingga sudut antara vektor I dan vektor B adalah α. Jika ternyata kawat berarus tidak dipengaruhi medan magnetik, maka besarnya sudut α adalah …. A. 0 o B. 45o C. 60o D. 90o E. 0o dan 180o

  17. Bagus Jawabanmu Benar!! LANJUT

  18. Maaf jawaban anda masih Salahbelajar lagi……. !!! LANJUT COBA LAGI

  19. i P α 3. Kawat lurus panjang tegak lurus bidang α dialiri arus listrik. Titik P pada bidang α berjarak 2 cm dari kawat. Induksi magnet yang timbul dititik P sebesar 4 x 10-5 weber/m2, maka besarnya kuat arus yang mengalir pada kawat ialah … A. 2 ampere B. 3 ampere C. 4 ampere D. 5 ampere E. 6 ampere

  20. Bagus Jawabanmu Benar!! LANJUT

  21. Maaf jawaban anda masih Salahbelajar lagi……. !!! LANJUT COBA LAGI

  22. 4. Dua kawat lurus sejajar dialiri rus yang searah dapat dipakai untuk mendefinisikan besarnya… A. gaya 1 Newton B. tegangan 1 Volt C. tahanan 1 Ohm D. kuat arus 1 A E. daya 1 watt

  23. Bagus Jawabanmu Benar!! LANJUT

  24. Maaf jawaban anda masih Salahbelajar lagi……. !!! LANJUT COBA LAGI

  25. REFERENSI • Budianto, Joko. 2009. Fisika untuk SMA/MA Kelas XII. Jakarta: BSE, Pusat Perbukuan • Supiyanto. 2007. FISIKA SMAKelas XII. Jakarta: PhiBeta. • Kanginan, Marten. 2008. Fisika untuk SMA Kelas XII. Jakarta: Erlangga

  26. Disusunoleh:
