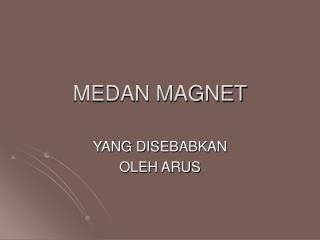

  1. MEDAN MAGNET YANG DISEBABKAN OLEH ARUS

  2.  efek arus listrik pd arah jarum kompas Tidak ada arus  arah jarum sejajar sesuai arah horisontal medan magnet bumi Ada arus magnet mengarah membtk lingk. tertutup di sekeliling kwt Ujung anak panah utara Arus keluar dr surface Percobaan Oersted

  3. Hukum Ampere Turunan dr. hk Biot-Savart • Eksperimen  B pd berbagai r dr kwt lurus panjang dg penampang lingk. Yg mengangkut arus i • Jarum kompas berjarak r dr kwt berarus cenderung sejajar dg medan magnet luar (arah B sesuai kutub utara) • Jk arah arus dibalik jarum kompas akan membalik arahnya

  4. Menentukan arah B pd kawat berarus i aturan tangan kanan “Genggam kawat dg tgn kanan & ibu jari diregangkan ibu jari sesuai arah arus, jari yg melingkar arah B Hk. Ampere: Besar medan magnet di sekeliling kwt lurus dialirir arus sebanding dg arusnya & berbanding terbalik dg jarak an kawat dg ttk yg ditinjau  o = konst. Permeabilitas (4 x 10-7 T.m/A)

  5. Medan Magnet karena Arus pd Kawat Lurus Panjang Medan magnet pd jarak R tegak lurus dr kawat lurus infinit yg berarus i (masuk permukaan) : • B di tiap ttk ad garis singgung thd GMM • B hanya tergantung pd I & jarak tegak lurus dr kawat • Blingkaran simetris berpusat pd kawat

  6. Aturan Tangan Kanan Menentukan arah medan magnet krn kawat panjang berarus: • Genggam kawat dg tangan kanan • ibu jari diregangkan arah arus • Jari2 yang melingkari kawat arah medan magnet di ttk tsb • B tegak lurus thd garis radial putus2 yg menghub.ttk & arah • Gb a) B dikiri kawat menuju surface • Gb b) B dikiri kawat keluar surface

  7. Dua kawat paralel panjang berarus berlawanan arah i1 dan i2 masing2 keluar & masuk surface. Tentukan besar dan arah medan magnet resultan pd titik P. i1=15 A, i2= 32 A dan d (jarak antar kawat) = 5,3 cm Contoh soal 1

  8. Medan magnet resultan di titik P ad. jml vektor medan magnet krn arus pd kedua kawat Titik P berjarak R dr ke2 arus i1 &i2, mk: Besar sudut pd kawat 1 & 2 ad 45o , mk cos 45o = R/d atau R = d cos 45o Tentukan arah B1 & B2  aturan tangan kanan Jawab contoh soal 1

  9. Kawat 1: arus keluar surface ibu jari mengarah keluar; jari yg ditekuk arah garis medan yi berlawanan jarum jam Medan magnet dkt kwt panjg berarus  tegak lurus thd grs radial an ttk P dg sumber arus, mk di ttk P  grs medan mengarah atas ke kiri Dg cr yg sama utk kawaat 2 di dpt grs medan mengarah atas ke kanan

  10. Resultan medan magnet B di ttk P krn B1 & B2 tegak lurus thd masing2 mk • Sudut  an arah B dan B2 dpt dihitung 

  11. Gaya Antara 2 Arus Paralel • Pd 2 kawat paralel pjg berarus ia dan ib sama arah,terpisah d • Arus  medan magnet  gaya • Ba ad medan magnet kwt b krn arus di kwt a • Fba ad resultan gaya pd kwt b krn arus di Ba • Utk menentukan gaya pd kawat b krn arus di kawat a  perlu tahu harga & arah Badi kwt b

  12. Utk menentukan gaya pd kawat berarus krn arus pd kwt lain  (i) tentukan medan krn kwt lain pd kwt tsb (ii) tentukan gaya kwt pertama krn kwt ke2 Harga Ba di setiap ttk di kwt b Aturan tangan kananarah Ba pd kwt b ad ke bwh Fba pd kwt b dg pjg L krn medan magnet eksternal Ba: Pd gb L tegak lurus thd Ba, mk

  13. Sesuai aturan tangan kanan arah Fba ad menuju kawat a • Prosedur yg sama utk menentukan gaya pd kwt a krn arus di kwt b  arah Fab mengarah ke kwt b •  2 kwt dg arus paralel saling tarik menarik; ><

  14. Medan Magnet pd Bagian LuarKawat Lurus Berarus • Kwt panjang berarus keluar dr surface • Besar B krn arus sama di semua ttk yg sama jaraknya r sama dr kwt  medan B simetri silindrikal thd kwt

  15. Kawat panjang beradius R & berarus seragam keluar dr surface medan magnet B simetri silindrikal Utk (bag. dlm kwt) yi. pd r<R Bag. dlm kwt B proporsional thd r B=0 di pusat kwt B= max di r=R Boutside=Binside di permukaan kwt Medan Magnet pd Bagian Dalam Kawat Lurus Berarus

  16. Koil Berarus sbg Dipol Magnetik • Koil bersifat sbg dipol magnet jk ditempatkan pd medan magnet luar B  mk torque yg bekerja  (≠o) =NiA momen dipol magnetik N jml lilitan; i  arus pd tiap lilitan; Aluasan tertutup utk masing2 lilitan ● arah genggaman koil dg tangan kanan; jari tangan arus, ibu jari direntangka momen dipol 

  17. Medan Magnet pd Koil Asumsi 1koil dg 1 loop Loop arus  medan magnet spt magnet batang Aturan tangan kanan  Arah momen dipol magnetik () dr kutub slt ke utara sama dg arah medan B dlm loop Pd ttk tertentu R  jari2 lingkaran loop Z  jarak ttk dr pusat loop

  18. Pd ttk jauh dr loop z>>>R Krn A=R2, utk N lilitan pd koil berarus Pd koil berarus yg mrpk dipol magnet : menghasilkan torque jk ditempatkan pd medan magnet luar Menghasilkan medan magnet instrinsik sendiri, pd jrk ttt sepanjang sb pusat
