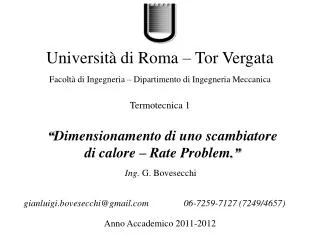

  1. Università di Roma – Tor Vergata Facoltà di Ingegneria – Dipartimento di Ingegneria Meccanica Termotecnica 1 “Dimensionamento di unoscambiatore di calore – Rate Problem.” Ing. G. Bovesecchi gianluigi.bovesecchi@gmail.com 06-7259-7127 (7249/4657) Anno Accademico 2011-2012

  2. Dimensionamento di unoscambiatore di calore – Size Problem

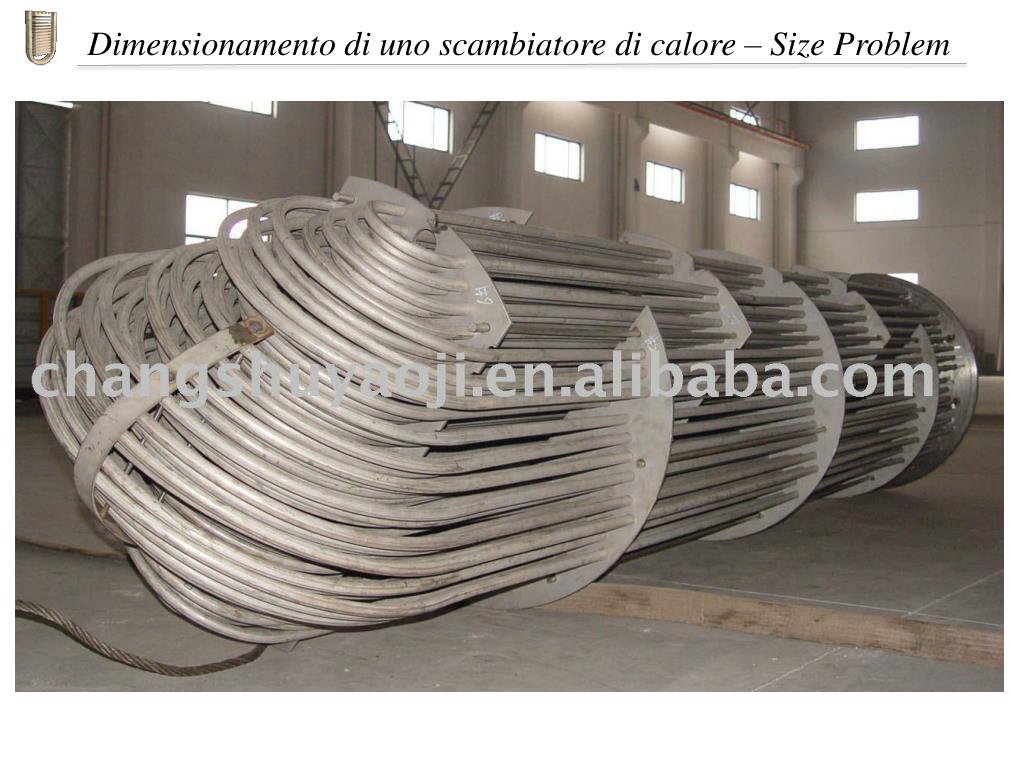

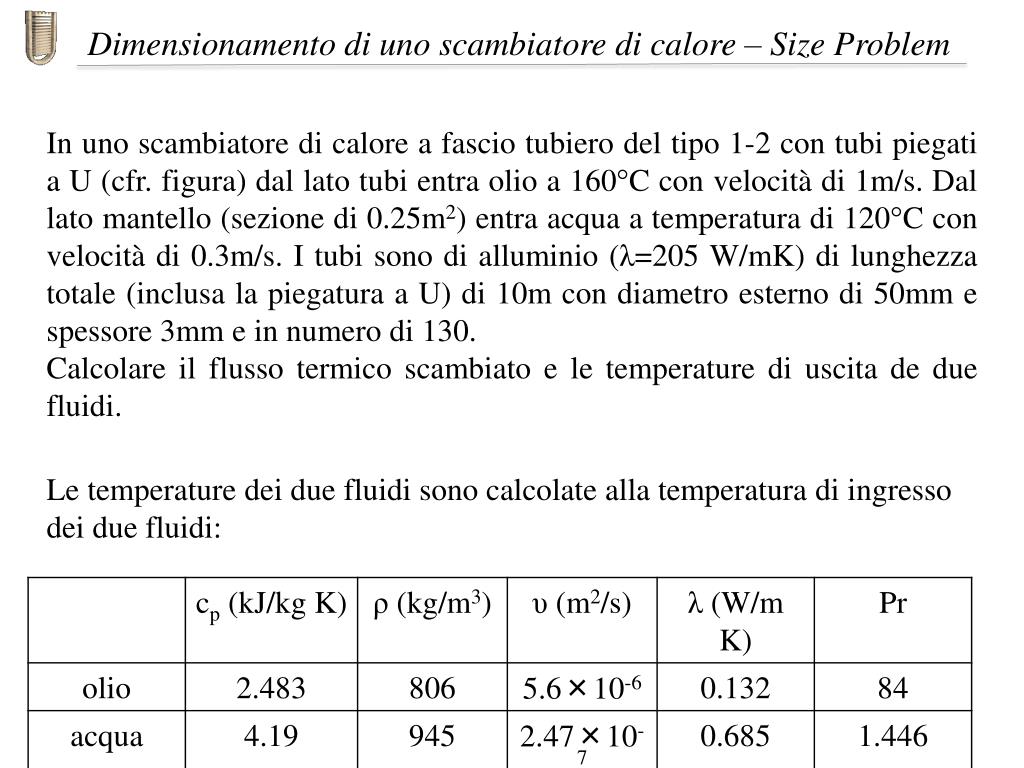

  3. Dimensionamento di unoscambiatore di calore – Size Problem In uno scambiatore di calore a fascio tubiero del tipo 1-2 con tubi piegati a U (cfr. figura) dal lato tubi entra olio a 160°C con velocità di 1m/s. Dal lato mantello (sezione di 0.25m2) entra acqua a temperatura di 120°C con velocità di 0.3m/s. I tubi sono di alluminio (λ=205 W/mK) di lunghezza totale (inclusa la piegatura a U) di 10m con diametro esterno di 50mm e spessore 3mm e in numero di 130. Calcolare il flusso termico scambiato e le temperature di uscita de due fluidi. Le temperature dei due fluidi sono calcolate alla temperatura di ingresso dei due fluidi:

  4. Dimensionamento di unoscambiatore di calore – Size Problem Dal lato tubi usare la relazione di Dittus-Bolter: Dal lato mantello usure la relazione empirica: Dove il diametro equivalente è dato dall’espressione: Dove s è la spaziatura tra i tubi (100mm) e d il diametro esterno.

  5. Dimensionamento di unoscambiatore di calore – Size Problem

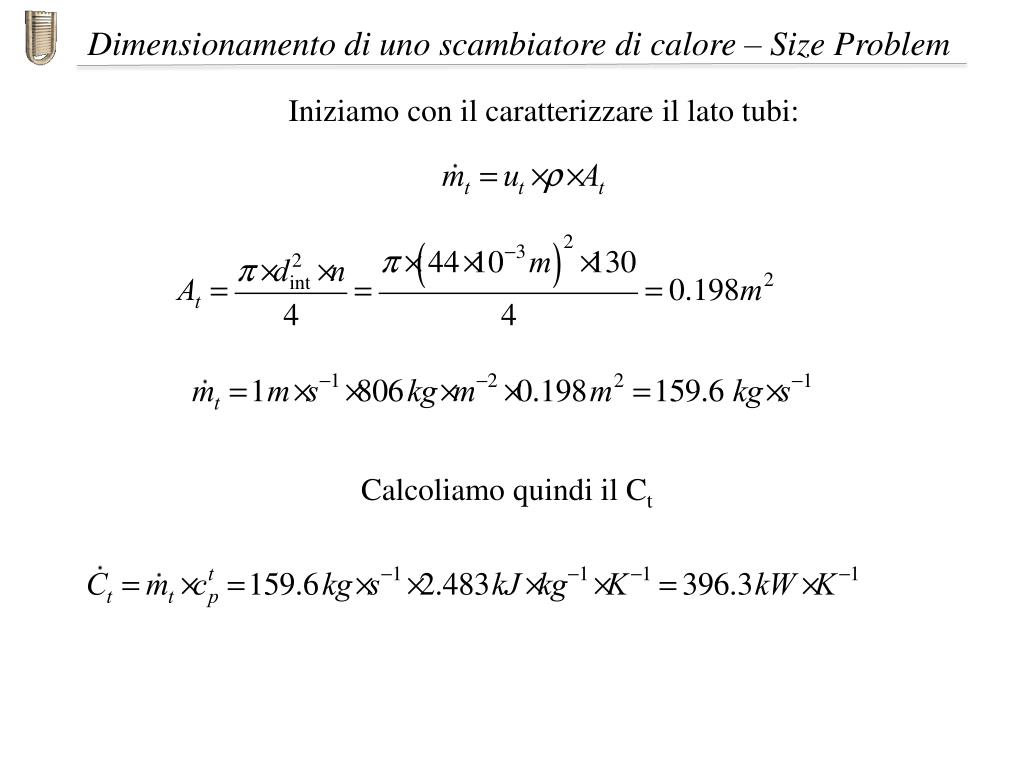

  6. Dimensionamento di unoscambiatore di calore – Size Problem Iniziamo con il caratterizzare il lato tubi: Calcoliamo quindi il Ct

  7. Dimensionamento di unoscambiatore di calore – Size Problem Passiamo quindi al lato mantello: Calcoliamo ora R e NTUt

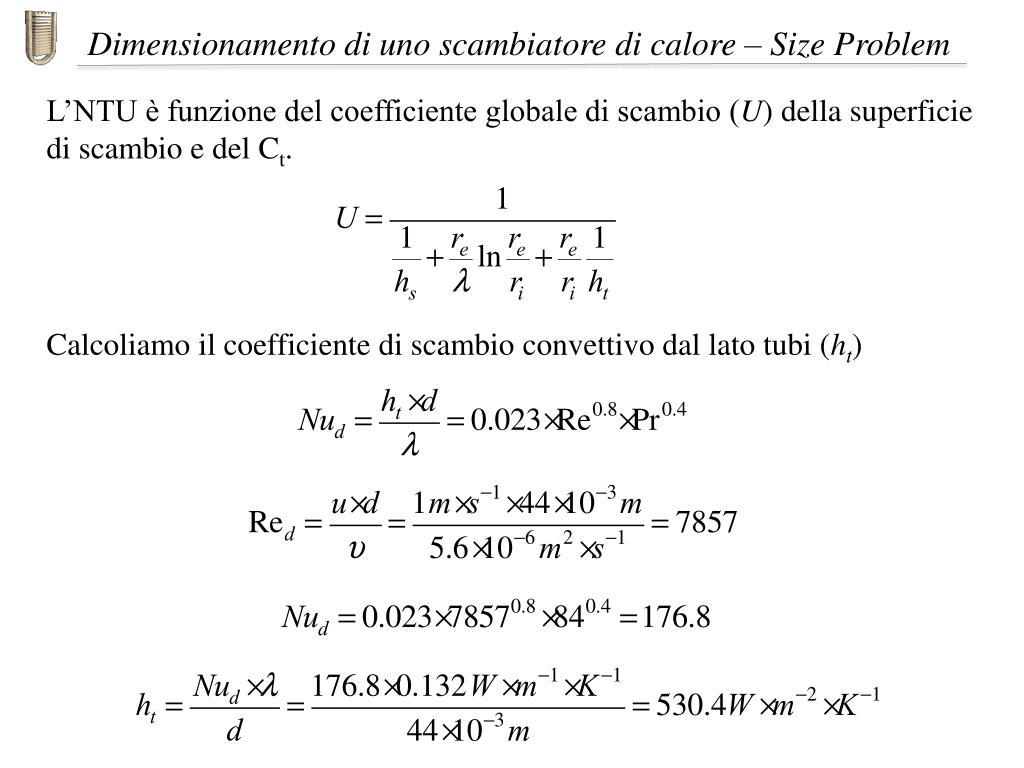

  8. Dimensionamento di unoscambiatore di calore – Size Problem L’NTU è funzione del coefficiente globale di scambio (U) della superficie di scambio e del Ct. Calcoliamo il coefficiente di scambio convettivo dal lato tubi (ht)

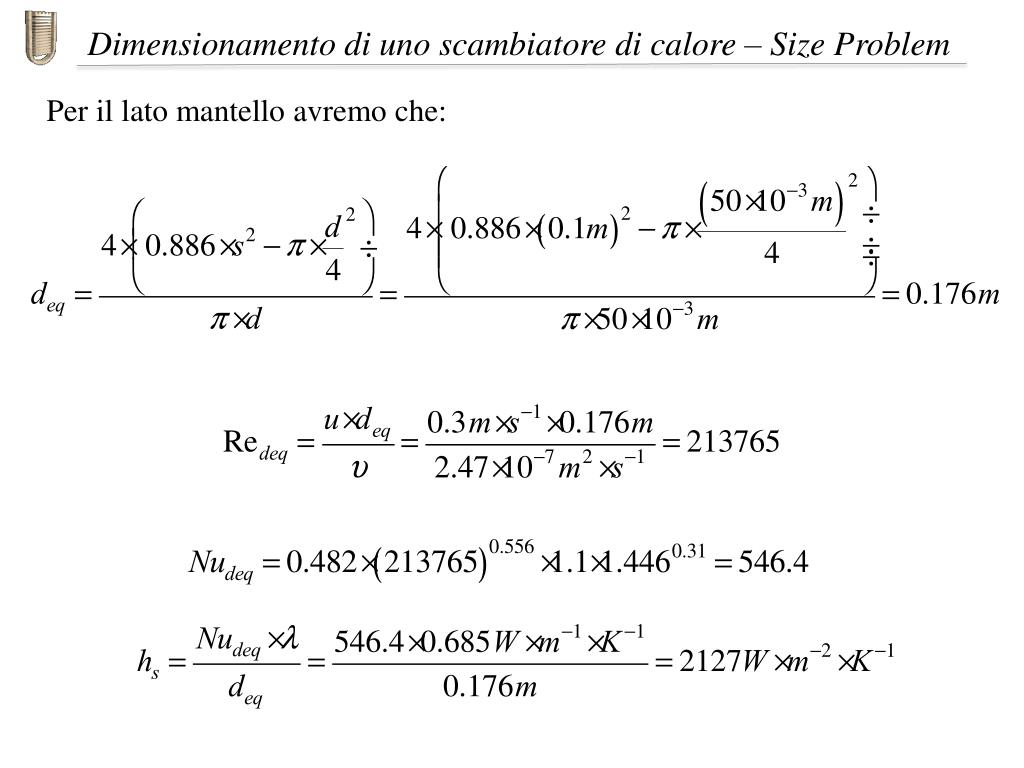

  9. Dimensionamento di unoscambiatore di calore – Size Problem Per il lato mantello avremo che:

  10. Dimensionamento di unoscambiatore di calore – Size Problem Quindi U sarà: La superficie totale di scambio è data da:

  11. Dimensionamento di unoscambiatore di calore – Size Problem

  12. Dimensionamento di unoscambiatore di calore – Size Problem

  13. Dimensionamento di unoscambiatore di calore – Size Problem Dal grafico si ricava P:
