  1. KELOMPOK 3

  2. WELCOME disusun untuk melengkapi tugas mata kuliah sistem kendali/kontrol Teknik Mesin Universitas Brawijaya. Dosen pembimbing, Tjuk Oerbandono, Ir.,MSC.

  3. Design by Team 3: Rizky Duval Rubianto (0710620055) Rohmad Rudianto (0710620056) Abraham C. S (0710620068) Rio Sandi (0710623058)

  4. Latar Belakang Kemajuan ilmu pengetahuan dan teknologi menuntut seseorang untuk dapat bersaing menghadapi globalisasi. Hal ini membutuhkan suatu kreativitas untuk menciptakan suatu teknologi terbaru untuk membantu aktivitas manusia. Aplikasi dan efisiensi harus diutamakan untuk menciptakan produk tersebut.

  5. Tujuan • Untuk menciptakan suatu sistem sederhana yang bermanfaat dan dapat diaplikasikan ke dalam kehidupan sehari-hari • Sebagai wadah untuk menuangkan ide dan gagasan mengenai sistem kendali/kontrol • Menumbuhkan kreativitas mahasiswa teknik mesin khususnya di bidang teknologi sistem kontrol otomatis

  6. Dapat menciptakan suatu alat sederhana yang dapat diaplikasikan kedalam kehidupan sehari-hari yang dapat mempermudah aktivitas kehidupan manusia Kreativitas mahasiswa teknik mesin khususnya di bidang teknologi sistem kontrol otomatis dapat ditingkatkan Menambah kesiapan untuk menghadapi dunia kerja Manfaat

  7. Automatic Control System Designed by Team 3

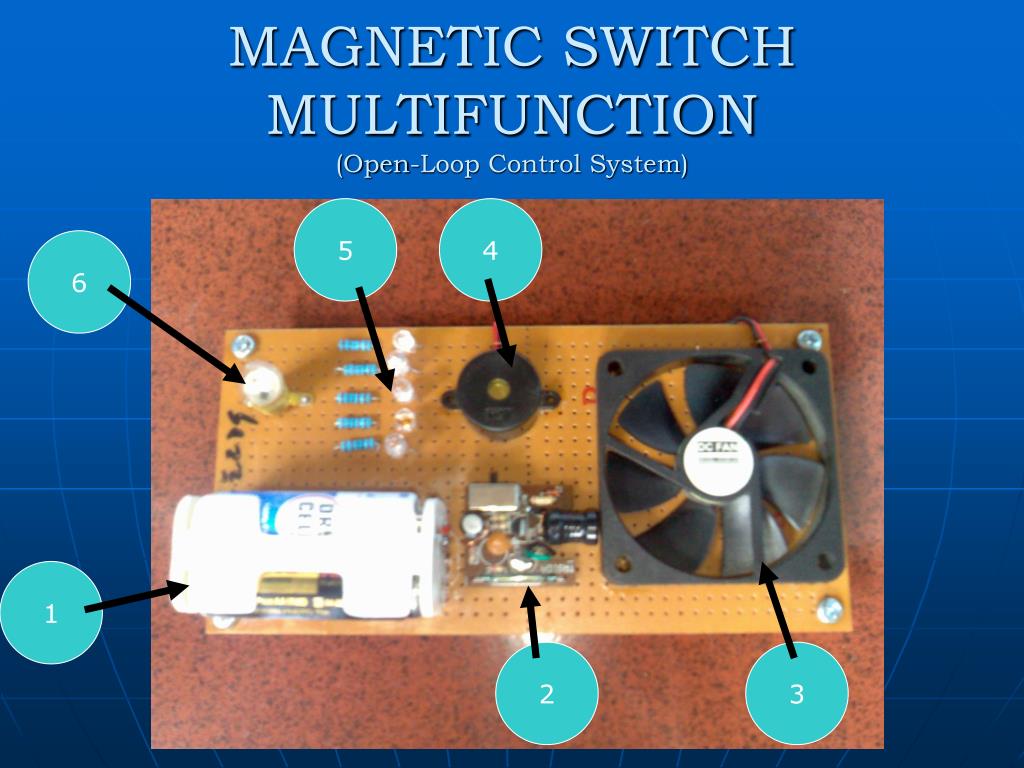

  8. MAGNETIC SWITCH MULTIFUNCTION (Open-Loop Control System) 5 4 6 1 2 3

  9. “MAGNETIC SWITCH MULTIFUNCTION”?

  10. Gambar dan Fungsi dari Masing-Masing Komponen

  11. 1. Baterai AA • Sebagai penyuplai tenaga dalam rangkaian sistem

  12. 2. Saklar Magnet • Sebagai pemutus dan penghubung arus dalam rangkaian

  13. 3. Fan • Sebagai indikator pengatur udara (ventilator)

  14. 4. Alarm • Sebagai indikator peringatan • Sebagai music player

  15. 5. LED • Sebagai indikator bahwa ruangan sedang digunakan

  16. 6. Lampu Bohlam • Sebagai peneranganruangan

  17. Tabel Macam-Macam Komponen

  18. Aplikasi • Rangkaian sistem ini merupakan model yang dapat digunakan sebagai fasilitas untuk kamar mandi/toilet. • Dapat dipasang pada pintu sehingga tidak perlu menyalakan saklar secara manual karena secara otomatis saklar berada pada kondisi ON ketika pintu dikunci dan OFF saat pintu tidak dikunci meskipun pintunya tertutup. • Lampu LED yang dipasang di depan pintu bagian atas sebagai indikator kamar mandi/toilet sedang dipakai atau tidak.

  19. Blok Diagram Baterai sebagai sumber tenaga Kondisi awal OFF arus tidak mengalir Dua kutub magnet menyatu Saklar ON Fan hidup, alarm berbunyi, LED menyala, bohlam menyala Dua kutub magnet berpisah Arus mengalir Fan, alarm, LED, dan bohlam mati

  20. FlowchartAplikasi dari sistem 1 2 Mulai Semua Komponen menyala Cek lampu, hidup? Ya Di dalam kamar mandi Tidak Buka pintu dan masuk Buka kunci dan pintu Tutup dan kunci pintu Semua Komponen mati 1 2 Selesai

  21. Kesimpulan • Rangkaian sistem ini dapat diaplikasikan sebagai saklar otomatis yang dipasang pada pengunci pintu kamar mandi/toilet sehingga tidak perlu lagi menggunakan saklar manual.

  22. Saran • Rangkaian model sistem ini hendaknya dapat diaplikasikan dan diwujudkan kedalam produk nyata agar bermanfaat dalam kehidupan sehari-hari.

  23. TERIMA KASIH
