ispitivanje proizvoda

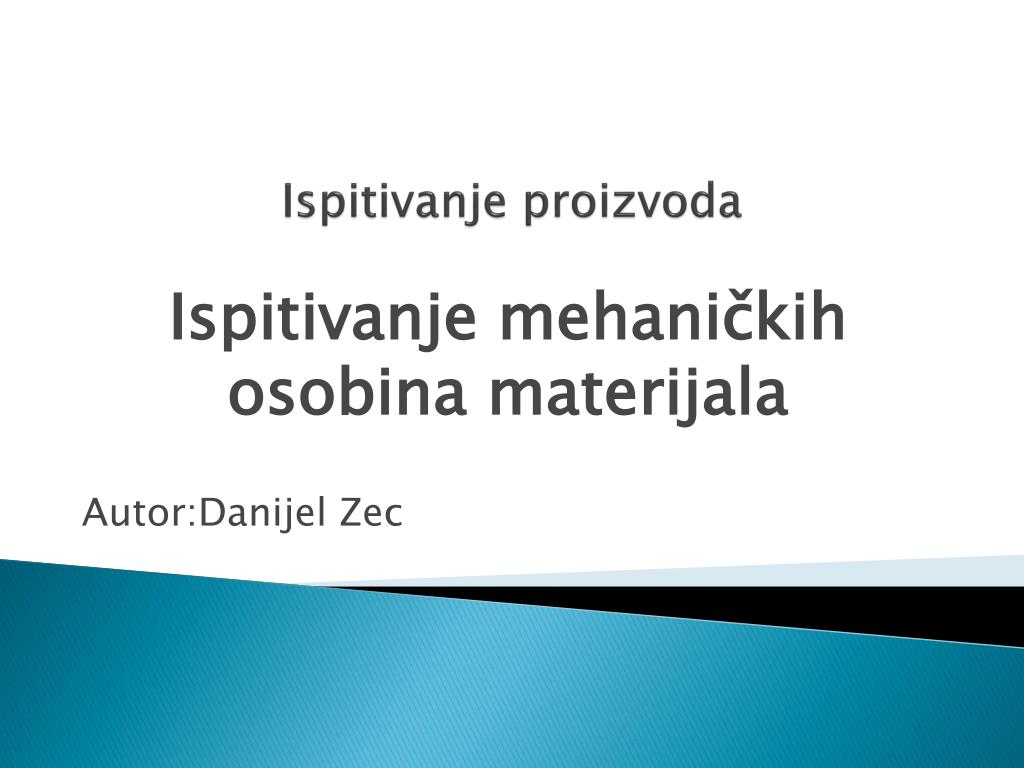

Ispitivanje proizvoda

Ispitivanje mehaničkih osobina materijala

Autor:Danijel Zec

ispitivanje mehani kih osobina materijala

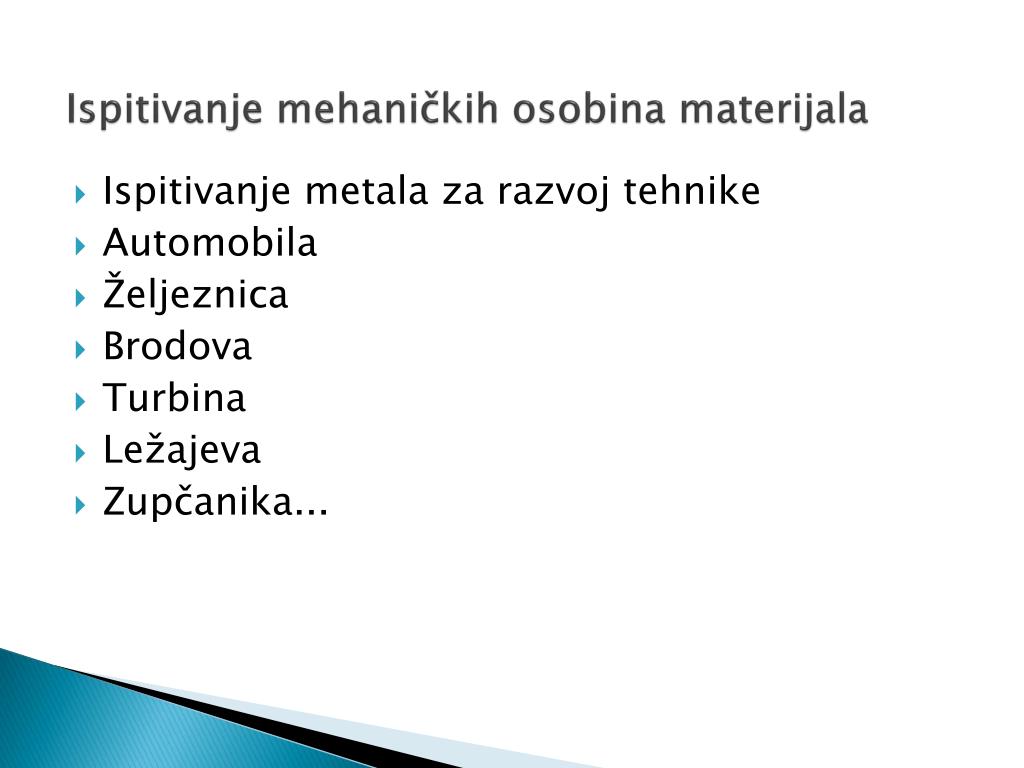

Ispitivanje mehaničkih osobina materijala
  • Ispitivanje metala za razvoj tehnike
  • Automobila
  • Željeznica
  • Brodova
  • Turbina
  • Ležajeva
  • Zupčanika...
ispitivanje mehani kih osobina materijala1
Ispitivanje mehaničkih osobina materijala
  • Ispitivanje materijala podrazumijeva utvrđivnje načina upotrebe i odgovornosti,ali i u cilju poboljšanja osobina
  • Ispitivanje materijala je područje nauke o materijalima,koje je usko povezano s drugim naukama u inžinjerstvu
ispitivanje mehani kih osobina materijala2

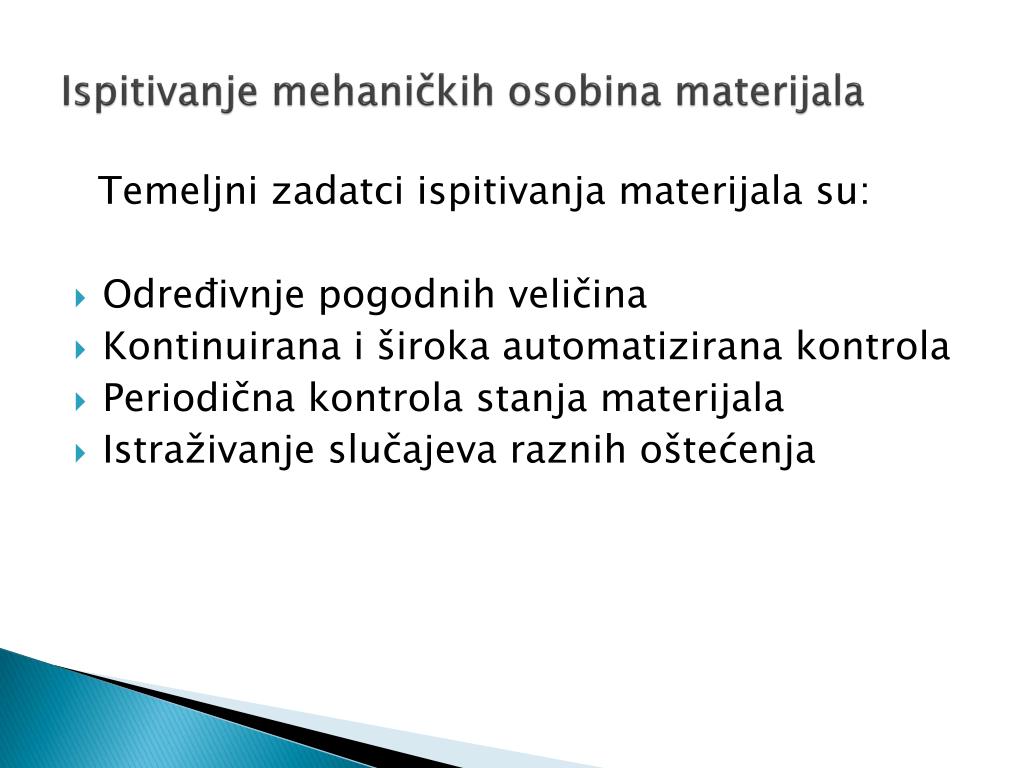

Ispitivanje mehaničkih osobina materijala

Temeljni zadatci ispitivanja materijala su:

  • Određivnje pogodnih veličina
  • Kontinuirana i široka automatizirana kontrola
  • Periodična kontrola stanja materijala
  • Istraživanje slučajeva raznih oštećenja
mehani ke osobine materijala
Mehaničke osobine materijala

Najvažnija mehanička svojstva su:

  • Čvrstoća
  • Tvrdoća
  • Žilavost
  • Zamor
  • Puzanje
mehani ke osobine materijala1

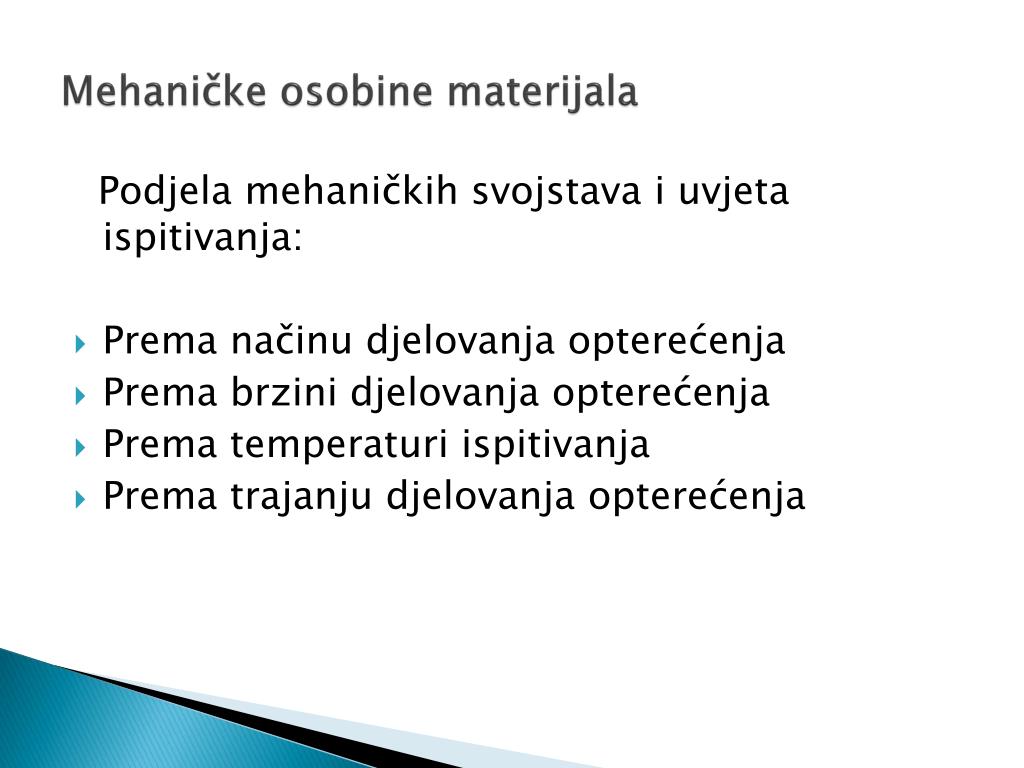

Mehaničke osobine materijala

Podjela mehaničkih svojstava i uvjeta ispitivanja:

  • Prema načinu djelovanja opterećenja
  • Prema brzini djelovanja opterećenja
  • Prema temperaturi ispitivanja
  • Prema trajanju djelovanja opterećenja
ispitivanje na zatezanje

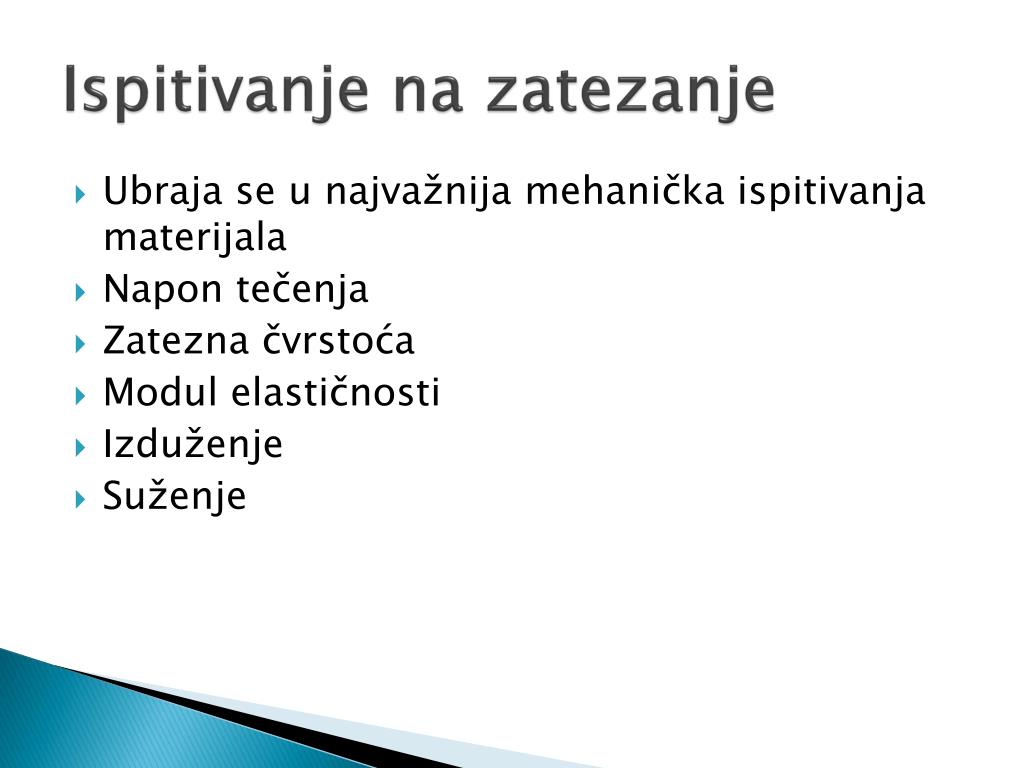

Ispitivanje na zatezanje
  • Ubraja se u najvažnija mehanička ispitivanja materijala
  • Napon tečenja
  • Zatezna čvrstoća
  • Modul elastičnosti
  • Izduženje
  • Suženje
ispitivanje na zatezanje1
Ispitivanje na zatezanje

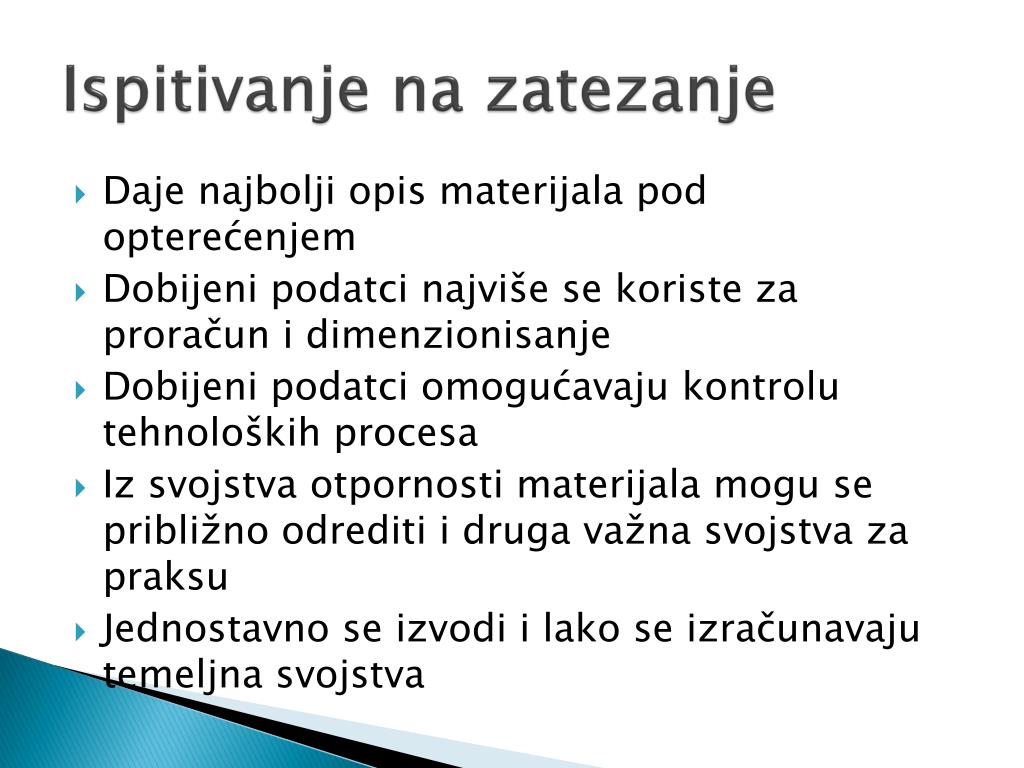

  • Daje najbolji opis materijala pod opterećenjem
  • Dobijeni podatci najviše se koriste za proračun i dimenzionisanje
  • Dobijeni podatci omogućavaju kontrolu tehnoloških procesa
  • Iz svojstva otpornosti materijala mogu se približno odrediti i druga važna svojstva za praksu
  • Jednostavno se izvodi i lako se izračunavaju temeljna svojstva
ispitivanje na zatezanje2
Ispitivanje na zatezanje

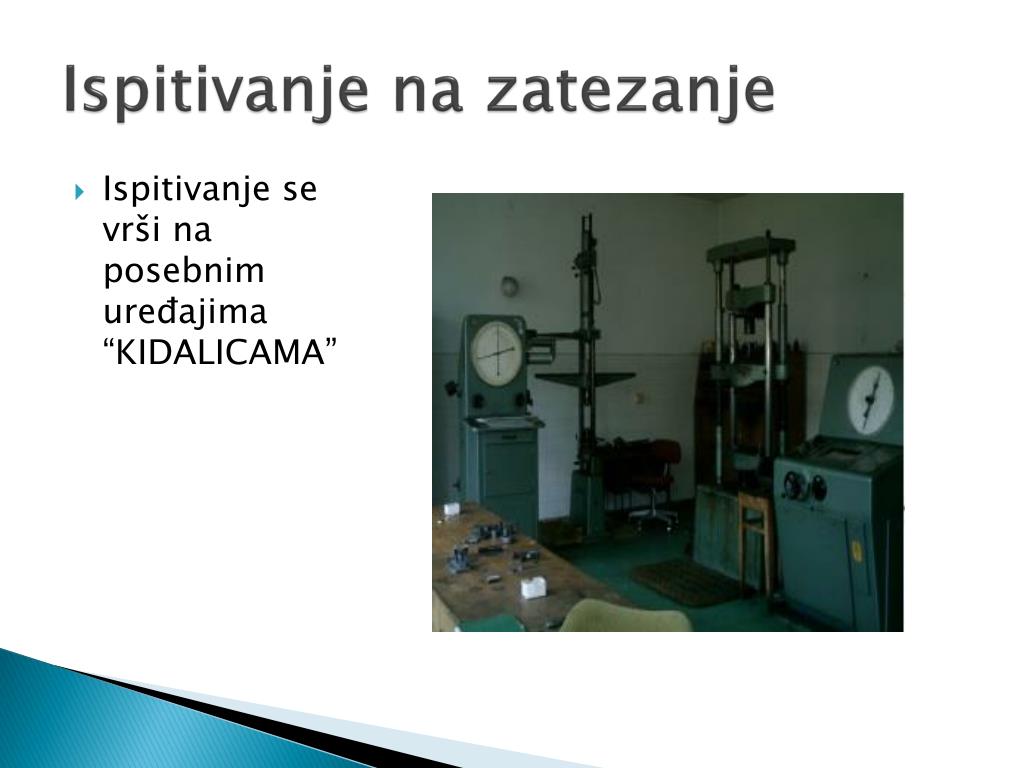

  • Ispitivanje se vrši na posebnim uređajima “KIDALICAMA”
ispitivanje na zatezanje4

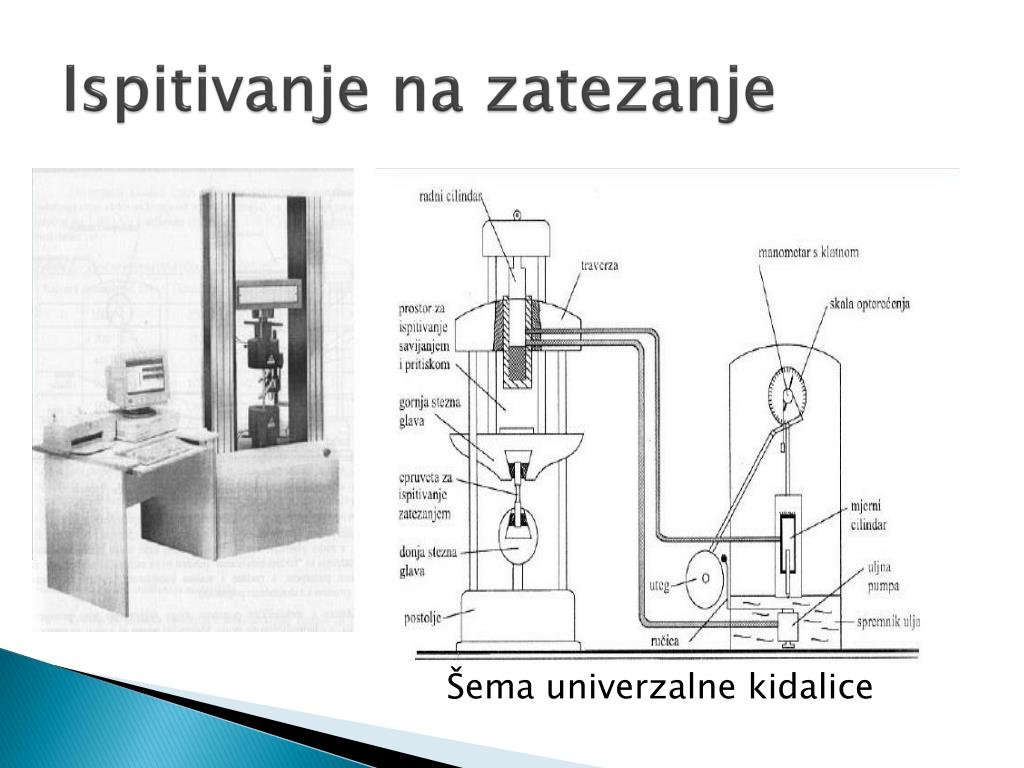

Ispitivanje na zatezanje
  • Iz materijala isjecaju se uzorci za ispitivanja od kojih se obrađuju epruvete
  • Uzorak je komad metala odabran za ispitivanja
  • Epruveta je tijelo standardizovanog oblika i mjera
ispitivanje na zatezanje5
Ispitivanje na zatezanje

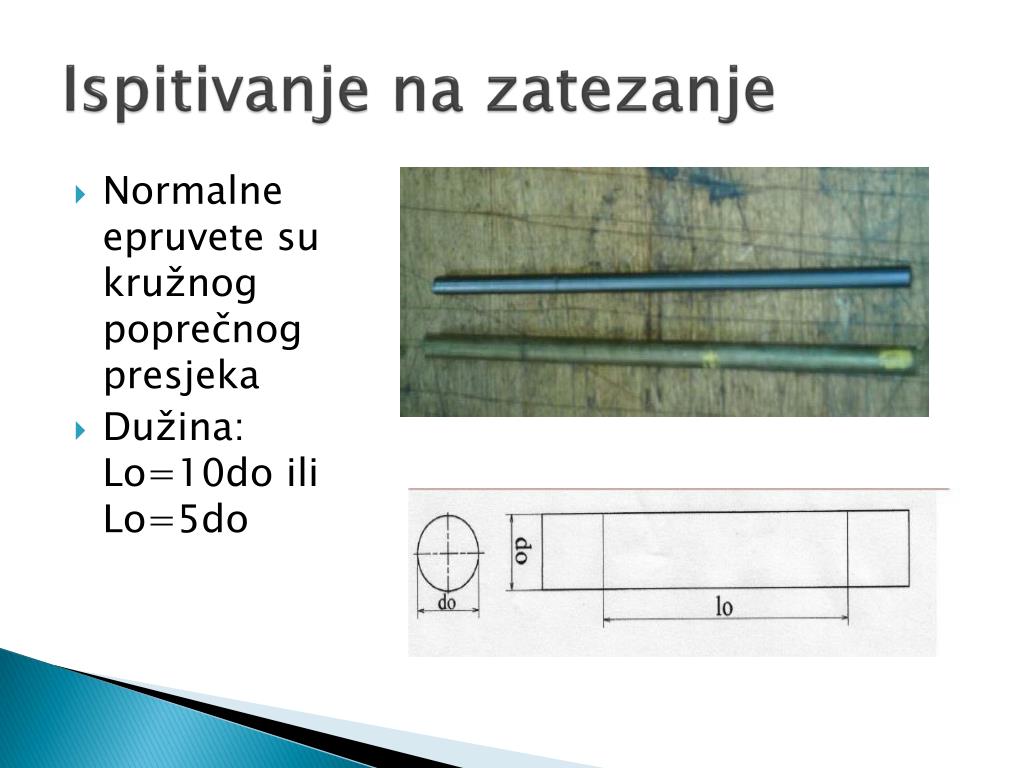

  • Normalne epruvete su kružnog poprečnog presjeka
  • Dužina: Lo=10do ili Lo=5do
ispitivanje na zatezanje6
Ispitivanje na zatezanje

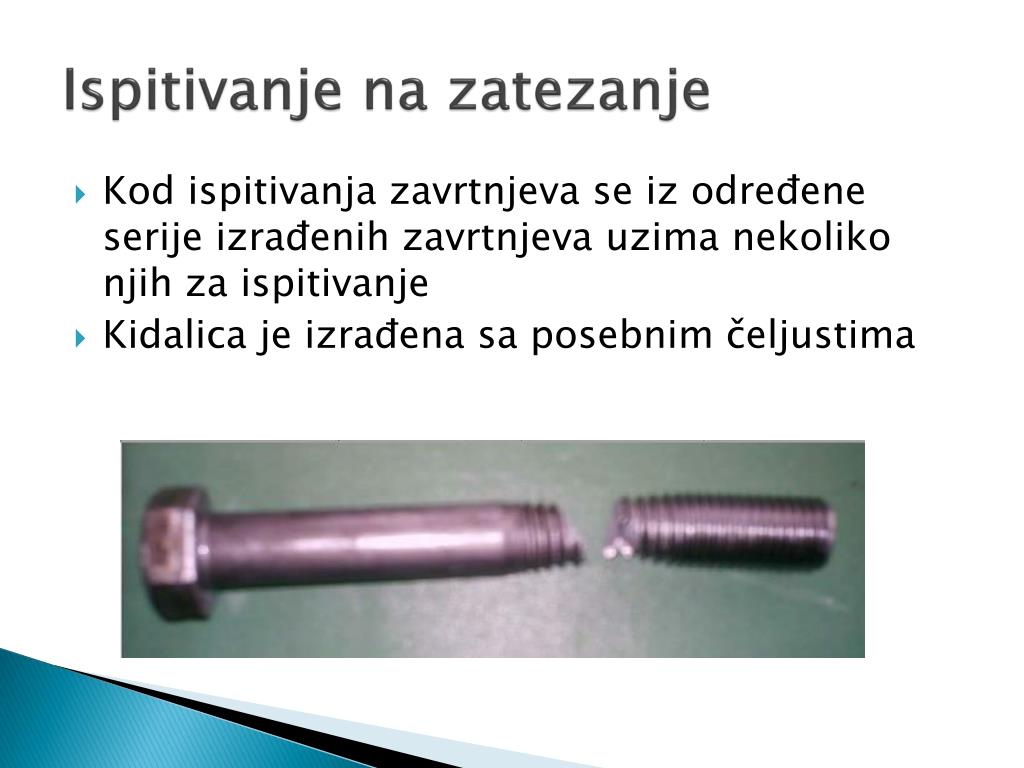

  • Kod ispitivanja zavrtnjeva se iz određene serije izrađenih zavrtnjeva uzima nekoliko njih za ispitivanje
  • Kidalica je izrađena sa posebnim čeljustima
ispitivanje na zatezanje7
Ispitivanje na zatezanje

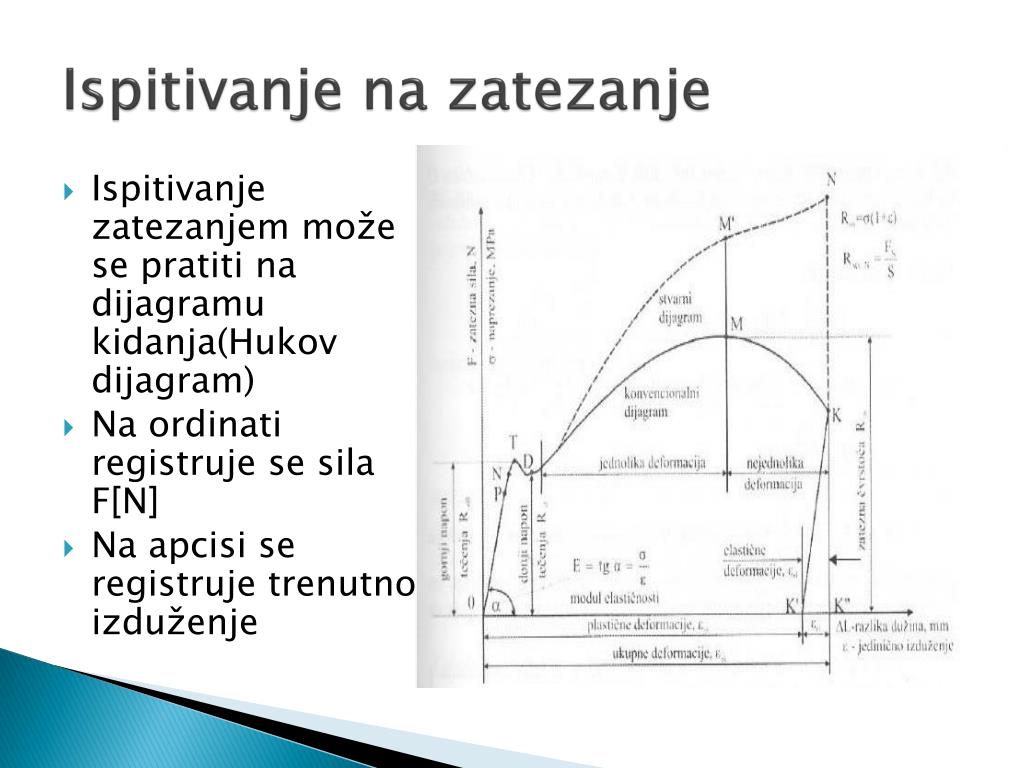

  • Ispitivanje zatezanjem može se pratiti na dijagramu kidanja(Hukov dijagram)
  • Na ordinati registruje se sila F[N]
  • Na apcisi se registruje trenutno izduženje
ispitivanje udarne ilavosti

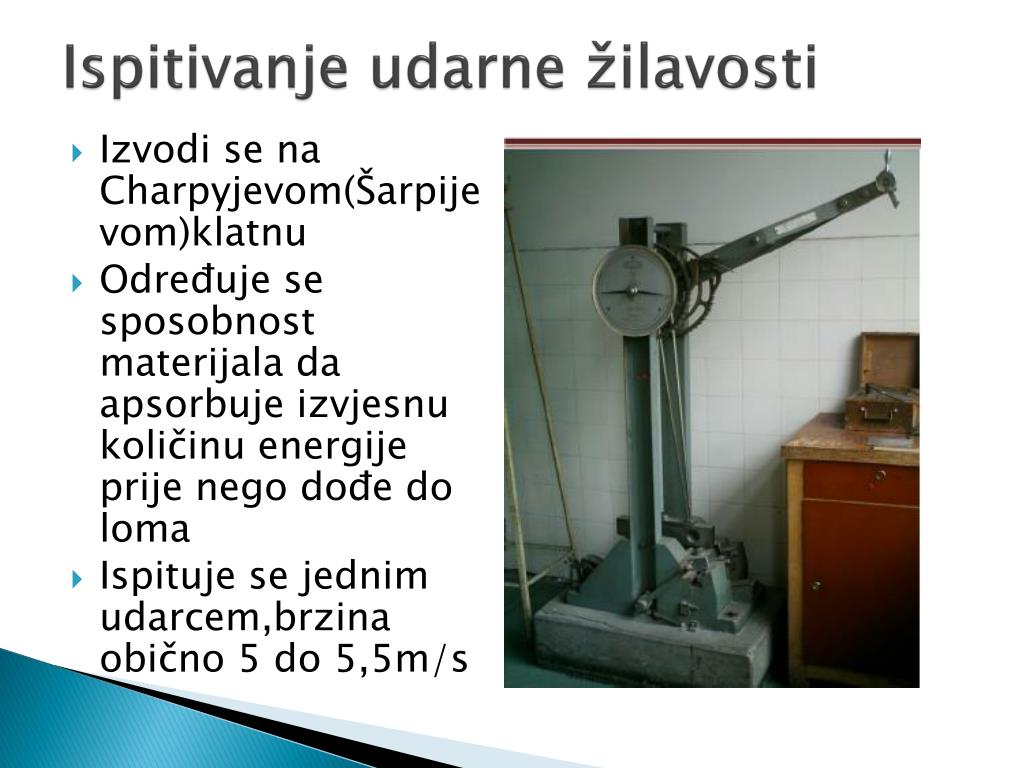

Ispitivanje udarne žilavosti
  • Izvodi se na Charpyjevom(Šarpijevom)klatnu
  • Određuje se sposobnost materijala da apsorbuje izvjesnu količinu energije prije nego dođe do loma
  • Ispituje se jednim udarcem,brzina obično 5 do 5,5m/s
ispitivanje udarne ilavosti1

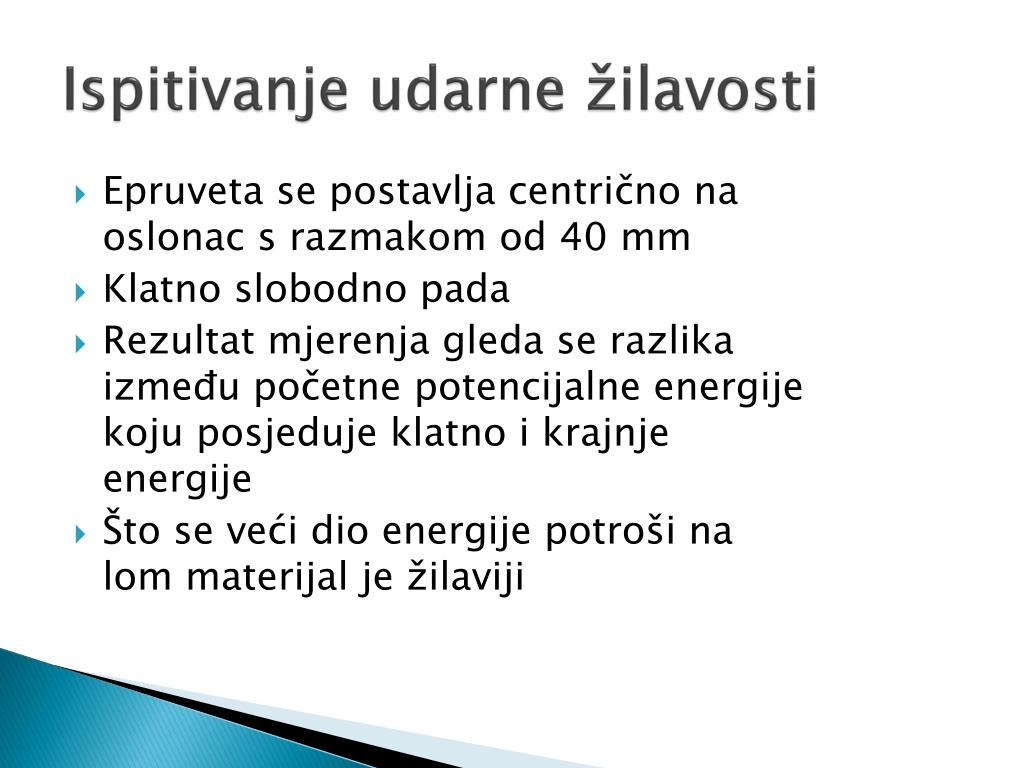

Ispitivanje udarne žilavosti
  • Epruveta se postavlja centrično na oslonac s razmakom od 40 mm
  • Klatno slobodno pada
  • Rezultat mjerenja gleda se razlika između početne potencijalne energije koju posjeduje klatno i krajnje energije
  • Što se veći dio energije potroši na lom materijal je žilaviji
ispitivanje udarne ilavosti2
Ispitivanje udarne žilavosti

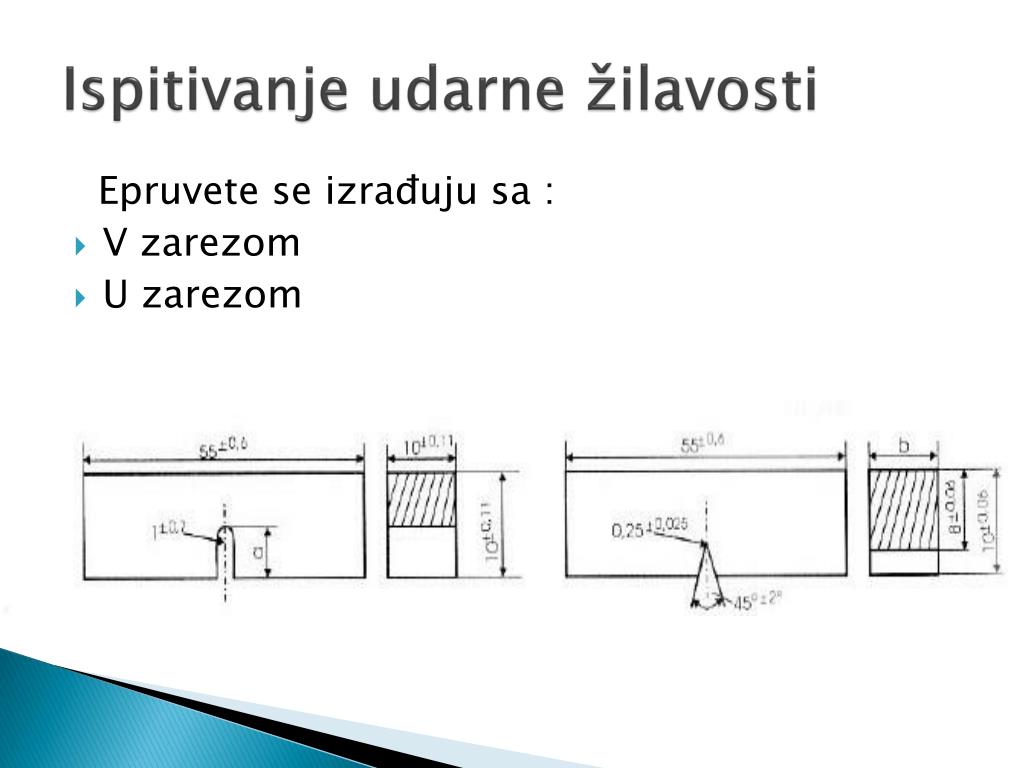

Epruvete se izrađuju sa :

  • V zarezom
  • U zarezom
ispitivanje tvrdo e
Ispitivanje tvrdoće
  • Najraširenija metoda ispitivanja materijala
  • Određivanje tvrdoće na malom uzorku praktično bez razaranja materijala
  • Tvrdoća je otpornost materijala prema prodiranju drugog,znatno tvrđeg tijela

Ispitivanje tvrdoće se dijeli u tri grupe:

  • Elastični odskok(rijetko se koristi)
  • Otpornost prema rezanju ili abraziji
  • Otpornost prema prodiranju
ispitivanje tvrdo e po brinelu
Ispitivanje tvrdoće po Brinelu
  • Šveđanin J.A.Brinel obajvio je 1900.g.postupak prema kojem se tvrdoća definiše odnosom određene sile
  • U ispitivani materijal utiskuje se čelična kuglica

HB= =

F-sila utiskivanja [N]

D-prečnik kuglice [mm]

d-prečnik otiska [mm]

h-dubina otiska [mm]

ispitivanje tvrdo e po brinelu1
Ispitivanje tvrdoće po Brinelu
  • Veličina otiska zavisi od primjene sile utiskivanja,teži se da prečnik otiska mora ležati u granicama 0,25D<d<0,5D
  • Nedostatak ove metode:HB<450 sa primjenom čelične kuglice i HB<650 sa primjenom kuglice od tvrdog metala
ispitivanje tvrdo e po vikersu
Ispitivanje tvrdoće po Vikersu
  • Kao utiskivač koristi se dijamantna piramida kako bi otisci bili geometrijski slični,bez obzira naveličinu primjenjenog opterećenja
  • HV=
  • F-sila utiskivanja [N]
  • d-dijagonala otiska [mm]
ispitivanje tvrdo e po vikersu1
Ispitivanje tvrdoće po Vikersu
  • Ispitivanje makro tvrdoće (50 do 1000 N)
  • Ispitivanje tvrdoće sa malim opterećenjem (2 do 50 N)
  • Ispitivanje mikro tvrdoće (0,01 do2 N)
  • Tačnost metode 2%
ispitivanje tvrdo e po rokvelu

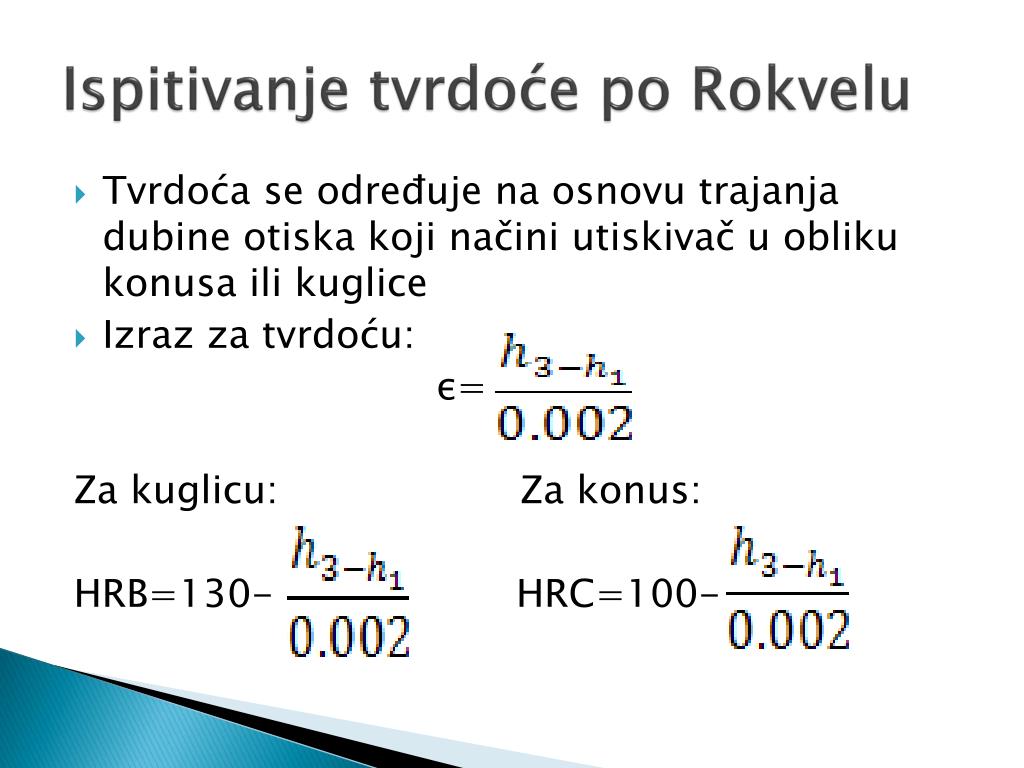

Ispitivanje tvrdoće po Rokvelu
  • Tvrdoća se određuje na osnovu trajanja dubine otiska koji načini utiskivač u obliku konusa ili kuglice
  • Izraz za tvrdoću:

ε=

Za kuglicu: Za konus:

HRB=130- HRC=100-

ispitivanje tnrdo e po rokvelu
Ispitivanje tnrdoće po Rokvelu
  • Ispitivanje se sastoji iz tri faze
