  1. HUJAN (PRESIPITASI) Adi Prawito

  2. TipeHujan • Hujan Siklonik • Hujan Konvektif • Hujan Orografik Hujan Siklonik: berasal dr naiknya udara yg dipusatkan di daerah dgn tek rendah Hujan Konvektif: berasal dr naiknya udara ke rempat yg lbh dingin Hujan Orografik: berasal dr naiknya udara krn adanya rintangan pegunungan

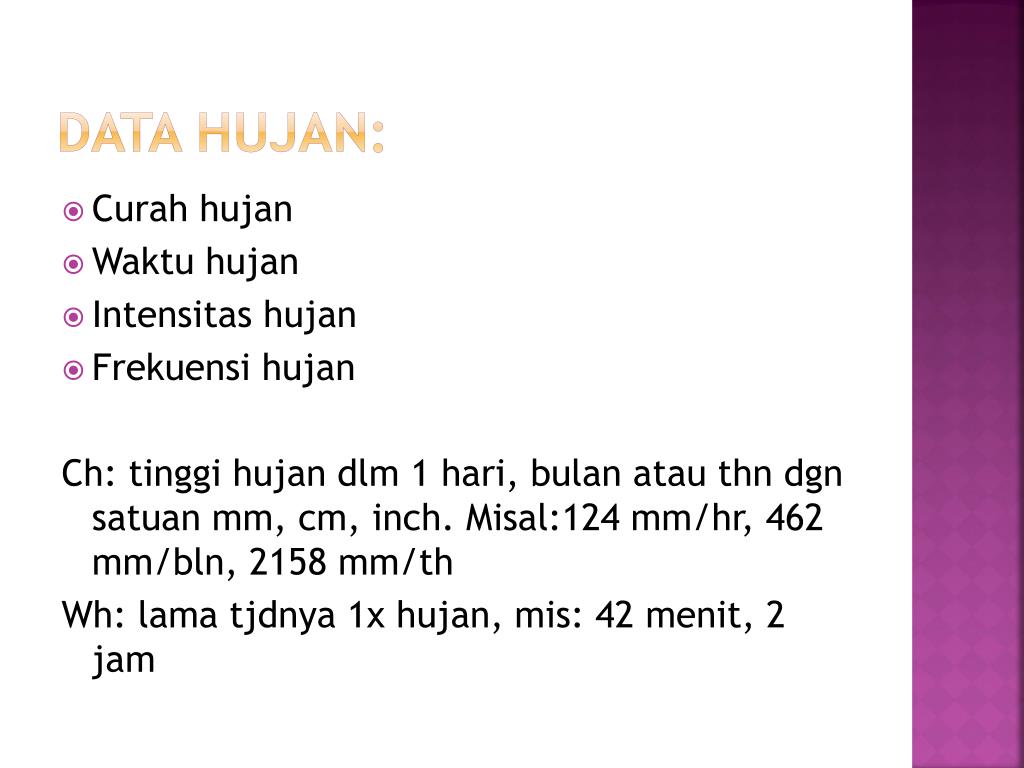

  3. Data Hujan: • Curah hujan • Waktu hujan • Intensitas hujan • Frekuensi hujan Ch: tinggi hujan dlm 1 hari, bulan atau thn dgn satuan mm, cm, inch. Misal:124 mm/hr, 462 mm/bln, 2158 mm/th Wh: lama tjdnya 1x hujan, mis: 42 menit, 2 jam

  4. Ih: banyak hujan yg jatuh dlm periode ttt, misal: 48mm/jam dlm 15’, 72mm/jam dlm 30’ Fh: kemungkinan tjdnya besaran hujan yg melampaui suatu tinggi hujan ttt, mis: ch 115 mm/hr akan tjd atw dialampaui 1x dlm 30 th, 2500 mm/th akan tjd atw dilampaui dlm 10 th

  5. NETWORK STASIUN HUJAN Tabel 1: Juml penakar hujan pd suatu daerah yg diwakili Sumber: Wilson (1974:17)

  6. Tabel 2: Network stasiun hujan di Indonesia Sumber: Murni D., Sri (1976:6)

  7. ALAT PENAKAR HUJAN • Pencatatan manual, tdr dr corong 8”, tabung pengukur, dan penyangga, mis: standard 8” precipitation gauge (US National Weather Service), didapat data hujan harian • Penakaran otomatis, didapat data hujan mingguan pd kertas grafik, mis: 1. weighing bucket rain gauge 2. tipping bucket rain gauge 3. syphon automatic rainfall recorder

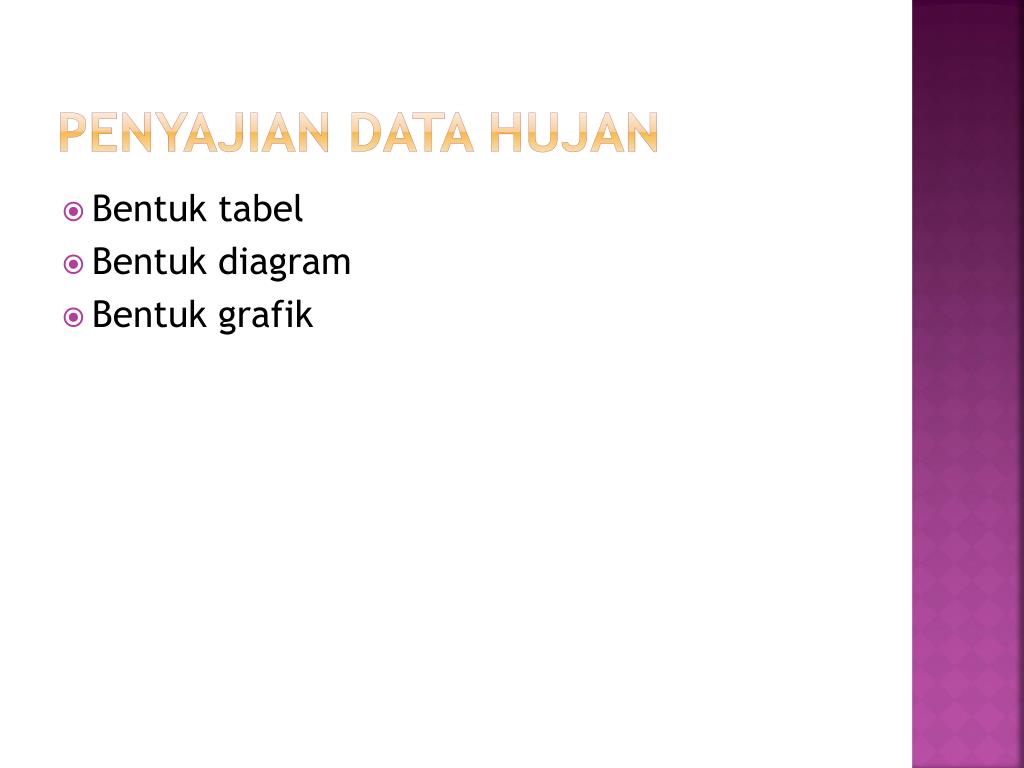

  8. PENYAJIAN DATA HUJAN • Bentuk tabel • Bentuk diagram • Bentuk grafik

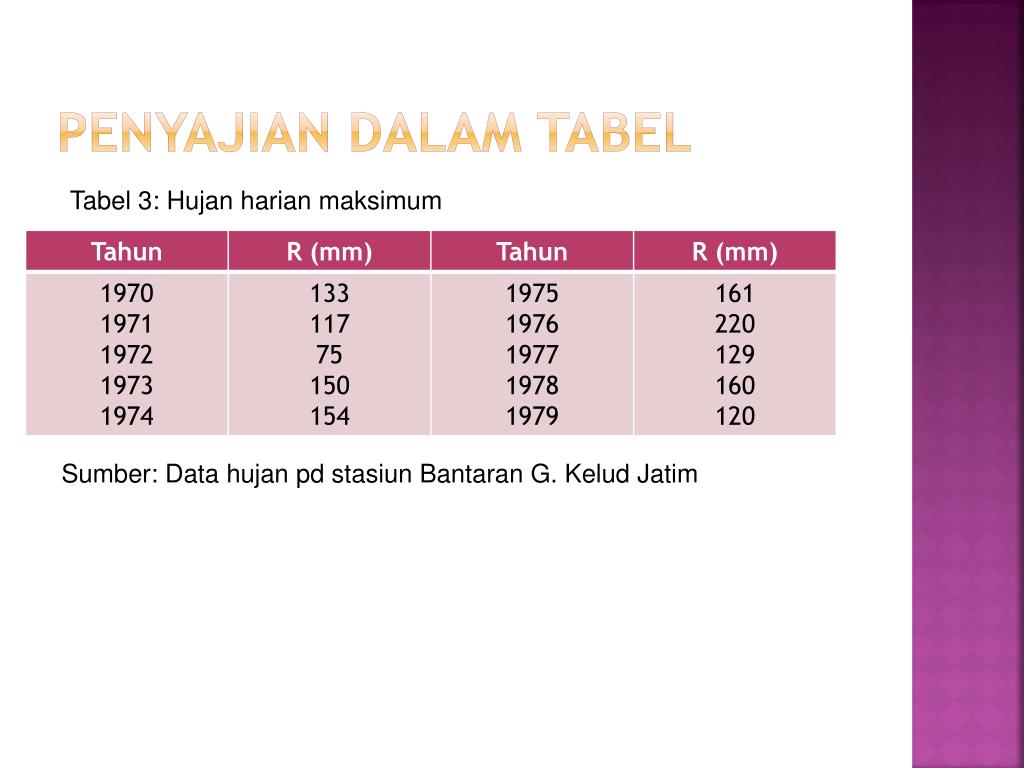

  9. Penyajiandalamtabel Tabel 3: Hujan harian maksimum Sumber: Data hujan pd stasiun Bantaran G. Kelud Jatim

  10. PenyajianDalamBentuk diagram R (mm) 15 10 5 10 11 12 13 14 15 16 t (jam)

  11. Bentuk diagram

  12. PENYAJIAN DLM BENTUK GRAFIK R (mm) 150 100 50 0 t (bulan) J P M A M J J A S O N D

  13. CukuPNYA JUML PENAKAR HUJAN Prosedurnya adl sbb (7 langkah): • Hitung tot hujan utk n penakar hujan • Hitung rata2 aritmatik hujan di daerah aliran • Hitung juml dr kuadrat utk n data hujan • Hitung variansnya • Hitung koefisien variasinya • Juml penakar hujan yg optimum N yg diperlukan utk memperkirakan hujan rata2 dgn % kesalahan (p) • Jumlah penakar hujan yg hrs ditambahkan • Contoh soal lihat Sholeh (h.34)

  14. MELENGKAPI DATA HUJAN YG TDK KONTINYU • Cara rata2 aritmatik • Cara rasio normal • Cara korelasi

  15. MENGECEK DATA HUJAN THD PERUBAHAN2 Penyebab: • Stasiun hujan dipindah • Tipe penakar hujan diganti Utk mengecek digunakan: Analisa Double Mass Curve (perub kemiringan korelasi menunjukkan adanya perubahan) Contoh Double Mass Curve lihat Sholeh (h.37)

  16. VARIASI HUJAN • Variasi tahunan • Variasi bulanan • Variasi harian

  17. Variasitahunan R (mm) 10000 Mass Curve 7500 Massa hujan rata2 5000 2500 90 91 92 93 94 95 96 97 98 • Disebut tahun basah apabila kemiringan mass curve > kemiringan massa hujan rata2, begitu pula sebaliknya

  18. VARIASI BULANAN • Bulan basah (100 mm <…) • Bulan kering (…< 60 mm) • Bulan normal (60 – 100 mm)

  19. VARIASI HARIAN • Konsentrasi hujan yg berbeda tiap2 jamnya • Berlangsung setiap hari dalam satu bulan

  20. HUJAN RATA2 DAERAH ALIRAN • CARA ARITHMATIC MEAN • CARA THIESSEN POLYGON • CARA ISOHYET

  21. CARA ARITHMATIC MEAN • Dipakai pd daerah yg datar • Banyak stasiun penakar hujan • Curah hujan bersifat uniform • R = 1/n . (R1 + R2 + R3 + … + Rn) dimana: R = tinggi hujan rata2 daerah aliran (area rainfall) R1,R2,R3,…,Rn = tinggi hujan masing2 stasiun (point rainfall) n = banyaknya stasiun hujan

  22. CARA THIESSEN POLYGON • Tdp faktor pembobot (weighing factor) / koefisien Thiessen • Besar faktor pembobot tgt luas daerah yg diwakili sta yg dibatasi oleh polygon2 yg memotong tegak lurus pd tengah2 grs penghubung • R = A1/A .R1 +…+ An/A . Rn dimana: A = luas daerah aliran Ai = luas daerah pengaruh stasiun i Ri = tinggi hujan pd stasiun i

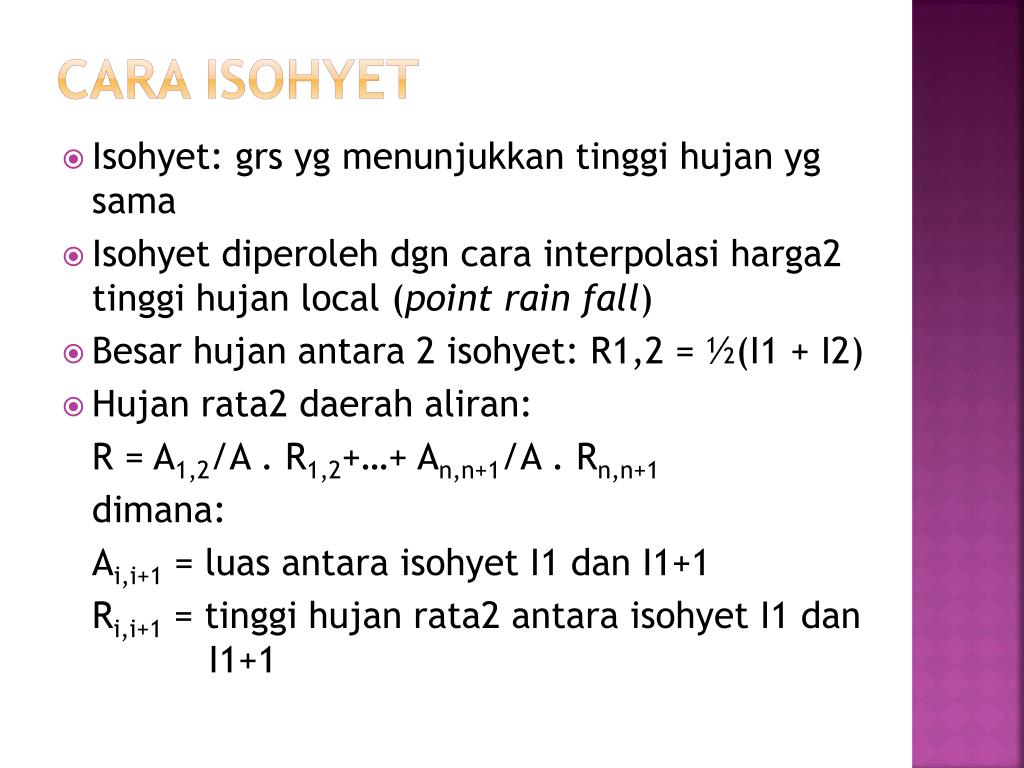

  23. CARA ISOHYET • Isohyet: grs yg menunjukkan tinggi hujan yg sama • Isohyet diperoleh dgn cara interpolasi harga2 tinggi hujan local (point rain fall) • Besar hujan antara 2 isohyet: R1,2 = ½(I1 + I2) • Hujan rata2 daerah aliran: R = A1,2/A . R1,2+…+ An,n+1/A . Rn,n+1 dimana: Ai,i+1 = luas antara isohyet I1 dan I1+1 Ri,i+1 = tinggi hujan rata2 antara isohyet I1 dan I1+1

  24. INTENSITAS DAN TINGGI HUJAN • Intensitas: kemiringan dr grafik pencatatan hujan (harga tangen) • I = R/t dimana: I = intensitas hujan dlm mm/jam R = hujan selama interval (mm) t = interval waktu (jam) • Pola intensitas = hyetograph (gambar 4.16, Sholeh, h.43)

  25. 4 POLA INTENSITAS • Uniform pattern • Advanced pattern • Intermediate pattern • Deleyed Pattern • Gambar 4.17, Sholeh, h.44
