    Presentation Transcript
    1. 王達時Kevin Wang kevwang@microsoft.com 專案技術副理 台灣微軟中小企業解決方案暨經銷事業處 Volume Activation 2.0相關技術介紹

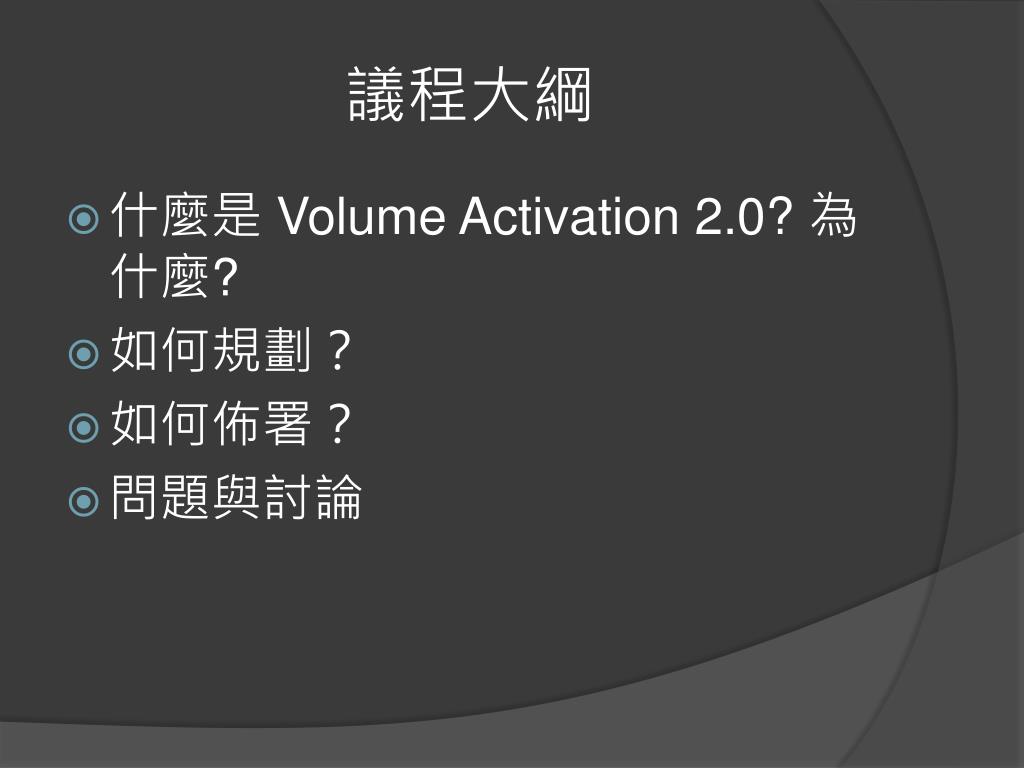

    2. 議程大綱 • 什麼是 Volume Activation 2.0? 為什麼? • 如何規劃? • 如何佈署? • 問題與討論

    3. 什麼是 Volume Activation 2.0? • VA 2.0 是Windows Vista 和 Longhorn Server 的新要求,它要求每個經由大量授權合約取得的 Windows 授權都需要啟用 • VA2.0 的目標: • 關閉重要的盜版漏洞 • 改進大量授權客戶的使用經驗

    4. 為甚麼要推出新的大量授權啟用方式? • 保護客戶的軟體資產 • 避免客戶誤用盜版 • 防止授權金鑰外洩 • 盤點軟體資產更容易 • 更方便的管理與佈署 • 不需要每一台都敲一次金鑰 • 完整的報表 • 事件紀錄 • 授權狀態

    5. Volume Activation 2.0 提供兩種類型的金鑰 多重啟用金鑰 Multiple Activation Key (MAK) 金鑰管理服務金鑰 Key Management Service (KMS) Key 提供三種啟用的方式 MAK 獨立啟用 每台電腦自行透過Internet連線至微軟或以電話聯絡微軟來啟用 MAK Proxy 啟用 由一台電腦收集其他電腦的資訊,以代理方式透過網路連線至微軟來啟用,只有Proxy電腦需要Internet連線 KMS 啟用 由企業自行安裝的金鑰管理服務來啟用,不需要Internet連線 已啟用之用戶端,最少六個月(180天)內必須連線到金鑰管理服務主機以重新啟用 PS: Volume Activation 必須使用 VL 媒體 (大量授權版本的 Windows Vista Business 和 Windows Vista Enterprise )

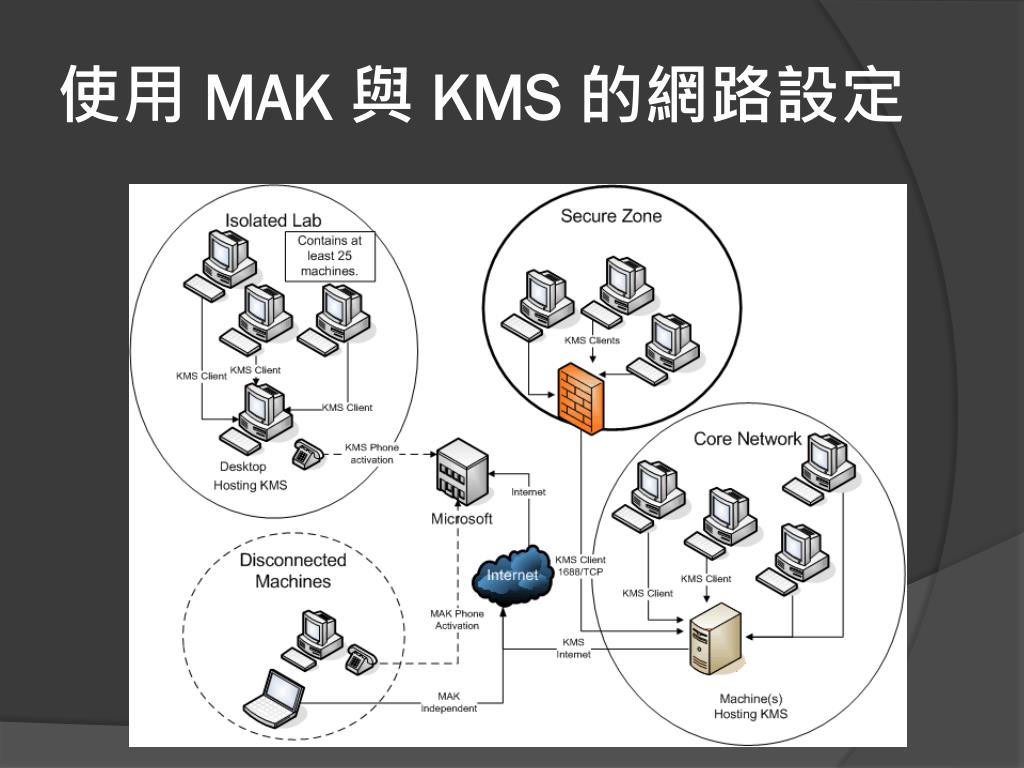

    6. 使用 MAK 與 KMS 的網路設定

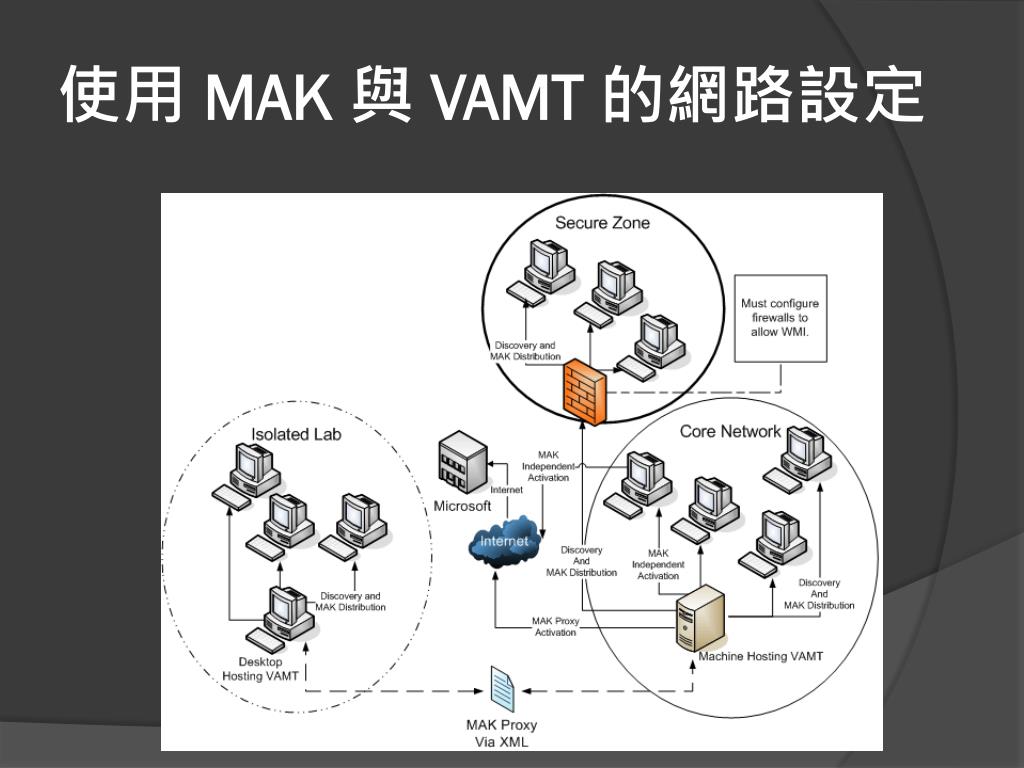

    7. 使用 MAK 與 VAMT 的網路設定

    8. 我可以在那裡取得大量授權金鑰? Microsoft eOpen: https://eopen.microsoft.com/tw/default.asp 微軟大量授權服務 (MVLS): https://licensing.microsoft.com/eLicense/L1028/default.asp Microsoft 啟動撥接中心: 台灣: (02) 8771-7276 或 (02) 8771-7276

    9. Microsoft eOpen

    10. MAK 獨立啟用 2 1 派送金鑰的方法: a. 使用VAMT(Volume Activation Management Tool, 預計2007年可 取得) b. 在OS安裝過程中 c. 利用變更產品金鑰精靈or WMI script MAK 用戶端透過一次連線至網際網路(SSL)啟用或經由電話啟動 (若有重大硬體變更,須重新啟動)

    11. MAK 啟用的硬體容許範圍 超過25點就必須重新啟動

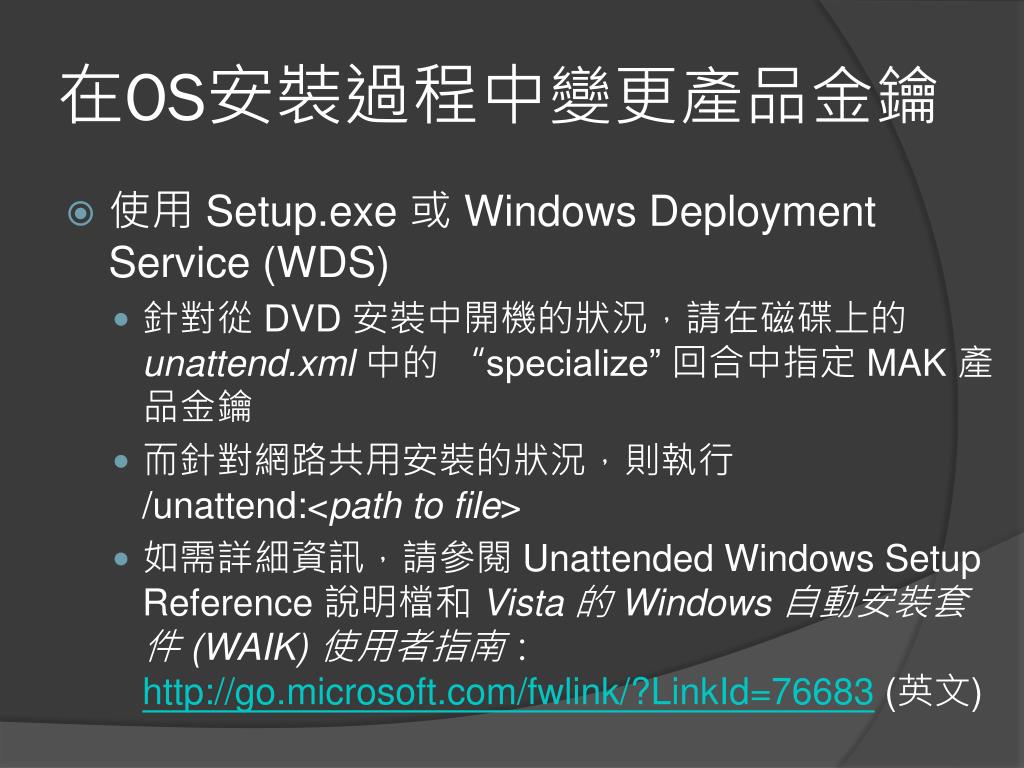

    12. 在OS安裝過程中變更產品金鑰 • 使用 Setup.exe 或 Windows Deployment Service (WDS) • 針對從 DVD 安裝中開機的狀況,請在磁碟上的 unattend.xml中的 “specialize” 回合中指定 MAK 產品金鑰 • 而針對網路共用安裝的狀況,則執行 /unattend:<path to file> • 如需詳細資訊,請參閱 Unattended Windows Setup Reference 說明檔和 Vista 的 Windows 自動安裝套件 (WAIK) 使用者指南:http://go.microsoft.com/fwlink/?LinkId=76683 (英文)

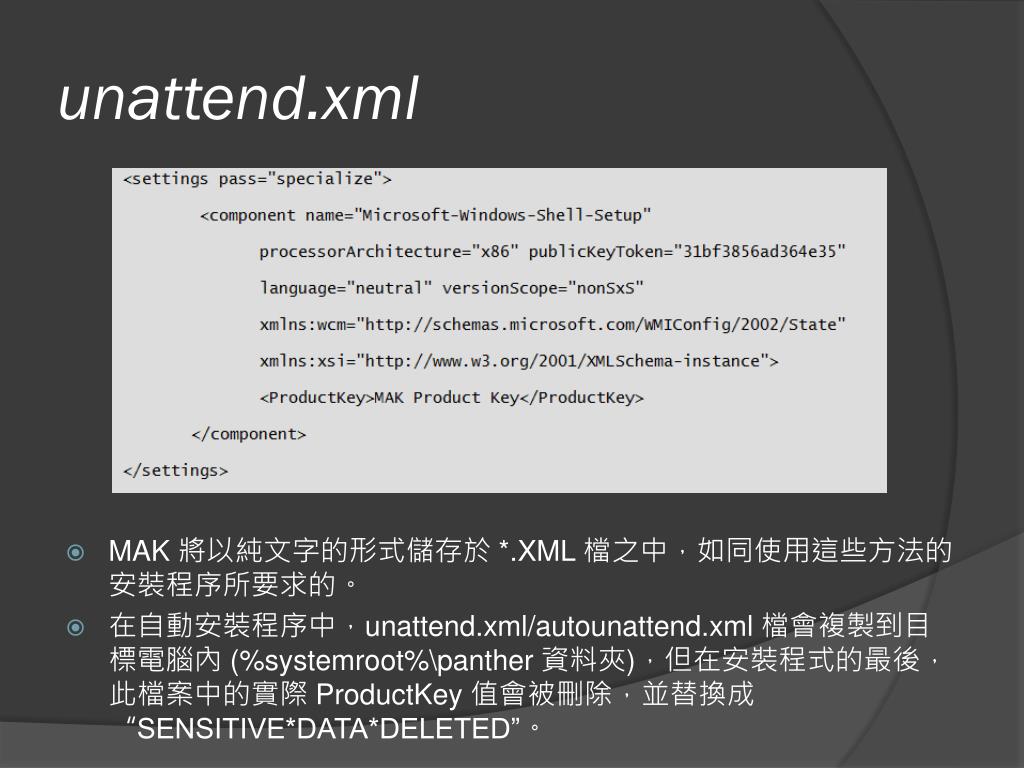

    13. unattend.xml • MAK 將以純文字的形式儲存於 *.XML 檔之中,如同使用這些方法的安裝程序所要求的。 • 在自動安裝程序中,unattend.xml/autounattend.xml 檔會複製到目標電腦內 (%systemroot%\panther 資料夾),但在安裝程式的最後,此檔案中的實際 ProductKey 值會被刪除,並替換成 “SENSITIVE*DATA*DELETED”。

    14. 利用變更產品金鑰精靈

    15. 利用變更產品金鑰精靈

    16. 利用Script變更產品金鑰 • 使用具系統管理員權限帳戶登入並啟動一個命令視窗,執行下列指令碼: • cscript \windows\system32\slmgr.vbs -ipk <Multiple Activation Key> • 啟動 MAK • 自動 • 電腦會在下次排程的時段中透過網際網路來嘗試啟動 • 手動: • 使用 Windows 介面手動地啟動 MAK • 使用指令碼在網際網路上手動地啟動 MAK • cscript \windows\system32\slmgr.vbs –ato

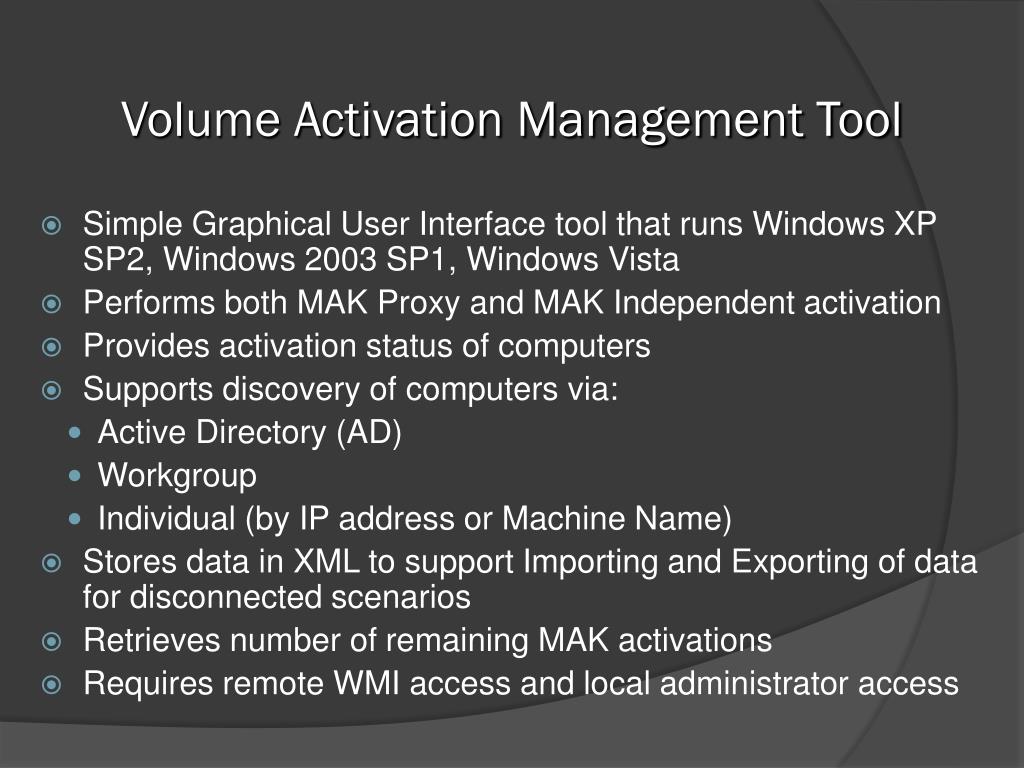

    17. Volume Activation Management Tool • Simple Graphical User Interface tool that runs Windows XP SP2, Windows 2003 SP1, Windows Vista • Performs both MAK Proxy and MAK Independent activation • Provides activation status of computers • Supports discovery of computers via: • Active Directory (AD) • Workgroup • Individual (by IP address or Machine Name) • Stores data in XML to support Importing and Exporting of data for disconnected scenarios • Retrieves number of remaining MAK activations • Requires remote WMI access and local administrator access

    18. VAMT Client Configuration • Create a registry value for remote computers in workgroup: • On the client computer, create the following registry key using regedit.exe. • Navigate to HKLM\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\system • Enter the following details: • Value Name: LocalAccountTokenFilterPolicy • Type: DWORD • Value Data: 1

    19. 使用VAMT: Add MAK Key

    20. 使用VAMT: Add Computers

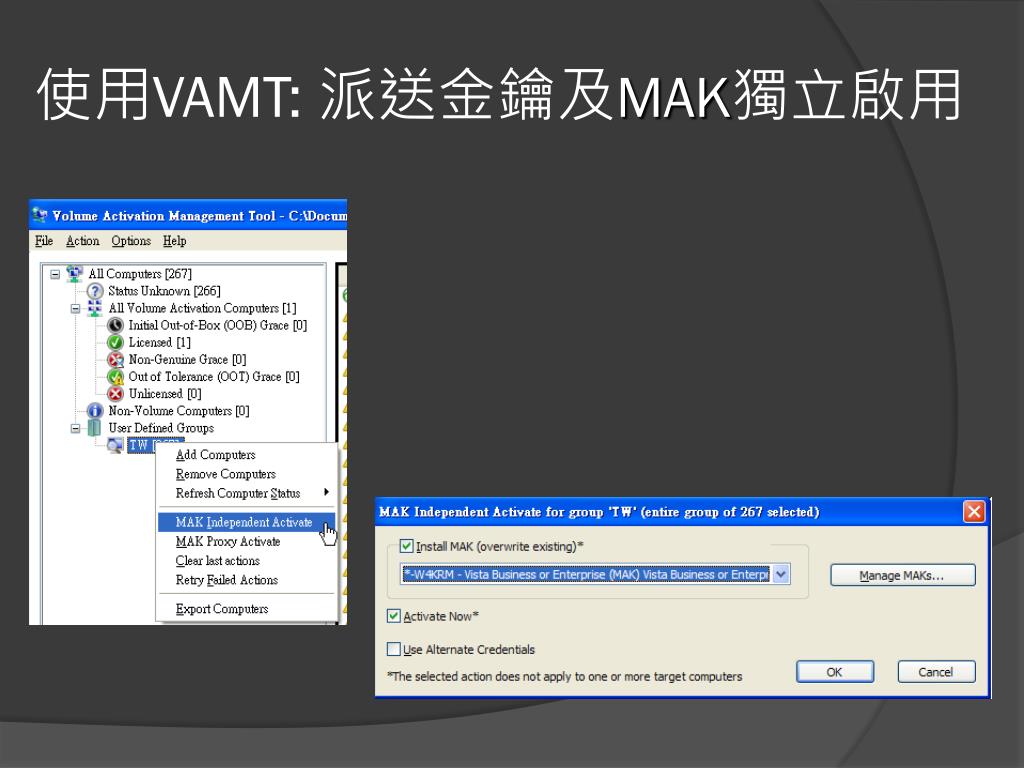

    21. 使用VAMT: 派送金鑰及MAK獨立啟用

    22. 使用 VAMT 進行 MAK Proxy 啟動MAK proxy 啟動會安裝 MAK 到用戶端電腦上、取得安裝識別碼 (IID)、代表用戶端來傳送 IID 到 Microsoft,並取得一個確認識別碼 (CID),之後工具將透過安裝對應的 CID 來啟動用戶端。 3 1 2 4 Find Windows Vista machine(s) from Active Directory (LDAP) or through network discovery APIs Apply MAK and collect Installation ID (IID) using WMI optionally export to XML file Connect to Microsoft over Internet (SSL) and obtain corresponding Confirmation ID (CID). Optionally update XML file with CIDs Activate MAK Proxy client(s) by applying CID optionally import updated XML file first. Significant hardware changes will require reactivation.

    23. 使用 VAMT 進行 MAK Proxy 派送金鑰 VAMT-1位於無法與Internet連線的區域

    24. 使用 VAMT匯出 CIL VAMT-1位於無法與Internet連線的區域

    25. 使用 VAMT取得 CID VAMT-2位於可與Internet連線的區域 匯入 VAMT-1 的 CIL

    26. 使用 VAMT匯出 CIL VAMT-2位於可與Internet連線的區域

    27. 使用 VAMT套用 CID VAMT-1位於無法與Internet連線的區域 匯入 VAMT-2 的 CIL

    28. VAMT: Computer Status

    29. KMS 啟動 VPN One time KMS activation Setup KMS service inside corporate network, and activate KMS once Client systems (>25) automatically connect to KMS and request activation KMS activates the client systems for 180 days upon each connection Systems silently re-connect regularly (default 7 days) to renew activation

    30. KMS 啟動 • KMS Machine • 透過企業大量授權金鑰啟動 • 同一個 KMS 金鑰可在 6 部電腦上重複啟用 9 次。如果您打算使用額外的 KMS 主機,請向 Microsoft 啟動撥接中心要求額外的啟動。 • KMS 預設使用的 port – 1688/TCP • DNS 註冊 (for KMS Client 自動探索) • KMS 用戶端 • 安裝OS過程中不需輸入金鑰並透過KMS啟動 • 至少25台Windows Vista or 5台 LonghornServer • 用戶端將使用下列的兩個方法之一找到 KMS 主機: • 自動探索:KMS 用戶端會使用網域名稱服務記錄,以自動找到本機的 KMS 主機。 • 直接連線:系統管理員可指定 KMS 主機位置和通訊連接埠。

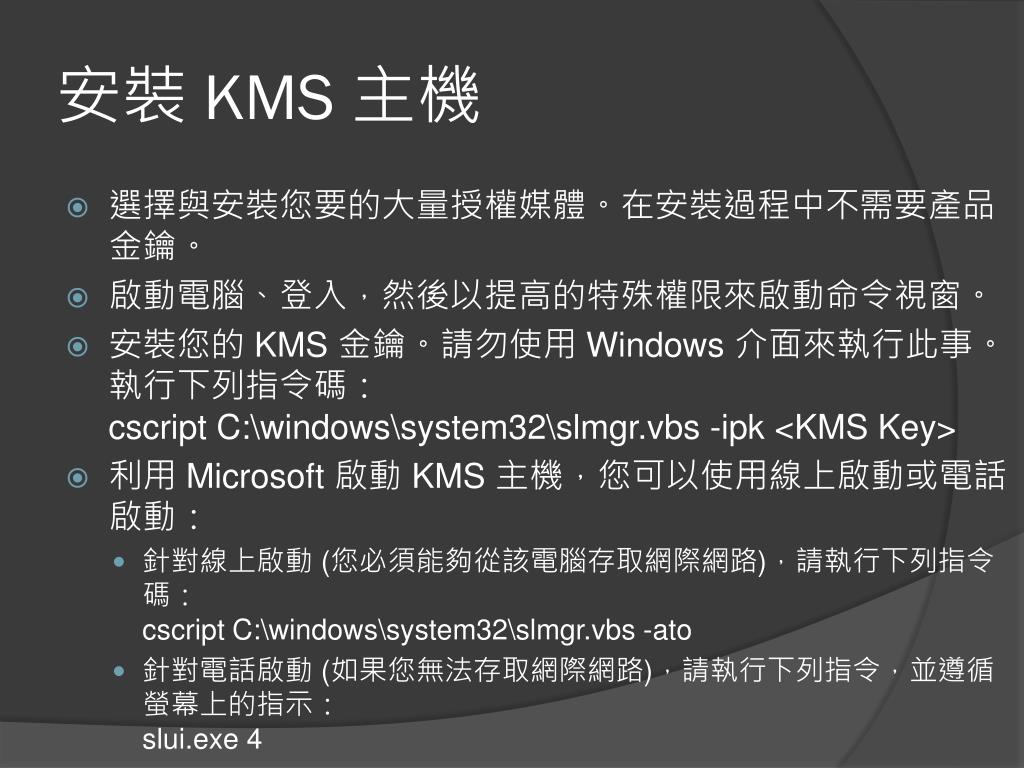

    31. 安裝 KMS 主機 • 選擇與安裝您要的大量授權媒體。在安裝過程中不需要產品金鑰。 • 啟動電腦、登入,然後以提高的特殊權限來啟動命令視窗。 • 安裝您的 KMS 金鑰。請勿使用 Windows 介面來執行此事。執行下列指令碼:cscript C:\windows\system32\slmgr.vbs -ipk <KMS Key> • 利用 Microsoft 啟動 KMS 主機,您可以使用線上啟動或電話啟動: • 針對線上啟動 (您必須能夠從該電腦存取網際網路),請執行下列指令碼:cscript C:\windows\system32\slmgr.vbs -ato • 針對電話啟動 (如果您無法存取網際網路),請執行下列指令,並遵循螢幕上的指示: slui.exe 4

    32. 設定 KMS 用戶端來進行 KMS 啟動 • 在 KMS 用戶端中,登錄 KMS 主機的完整網域名稱 (FQDN • cscript \windows\system32\slmgr.vbs -skms <KMS_FQDN>[:<port>] • 您也可以選擇性地使用 IP 或 NetBIOS • cscript \windows\system32\slmgr.vbs -skms <IPv4 Address><:port> • cscript \windows\system32\slmgr.vbs -skms <IPv6 Address><:port> • cscript \windows\system32\slmgr.vbs -skms <MachineName><:port> • 要為已登錄來使用特定 KMS 的用戶端電腦重新啟用自動探索,請執行下列的內建指令碼: • cscript \windows\system32\slmgr.vbs –ckms

    33. KMS 啟動的情境與時間點 • Machine automatically activates and re-activates within grace or expiration period • Machine goes out of 30 day grace period (or tolerance period) and into reduced functionality mode (RFM, which disables interactive log-on) • Admin user installs MAK key and activates within 30 day grace (activation does not expire) Automatic Activation Requests (2 hrs by def) Automatic Activation Requests (2 hrs by def) Automatic Activation Renewal Requests (7 days by def) Grace Activated Grace RFM User Unable to Log On Re-activation after expiration 180 days (Each renewal extends this to the full 180 days) 30 days 30 days Microsoft Confidential

    34. KMS 主機 Sizing 問題 • 一次KMS要求外加 TCP 工作階段的安裝和分割,傳送的位元組少於 250Bytes • 唯一額外的網路流量為自動探索,每個用戶端電腦通常只需執行一次自動探索 • 在嘗試啟用時,用戶端電腦每隔兩個小時 (預設值) 會發出一個 KMS 要求 • 啟用之後,則每七天發出一個 • 一台 KMS 主機就可以支援數十萬個 KMS 用戶端 • 以下列出了規劃 KMS 主機的一些考量: • KMS 在積極處理要求時,運算週期相當地密集。在要求處理過程中,單一處理器電腦上的 CPU 使用量可能會隨時達到 100% • KMS 記憶體使用量取決於傳入的要求數量,可能從 10 MB 到 25 MB 不等 • 網路預先配置最低 • 大型組織可能需要多部 KMS 主機來處理負載平衡和重複性

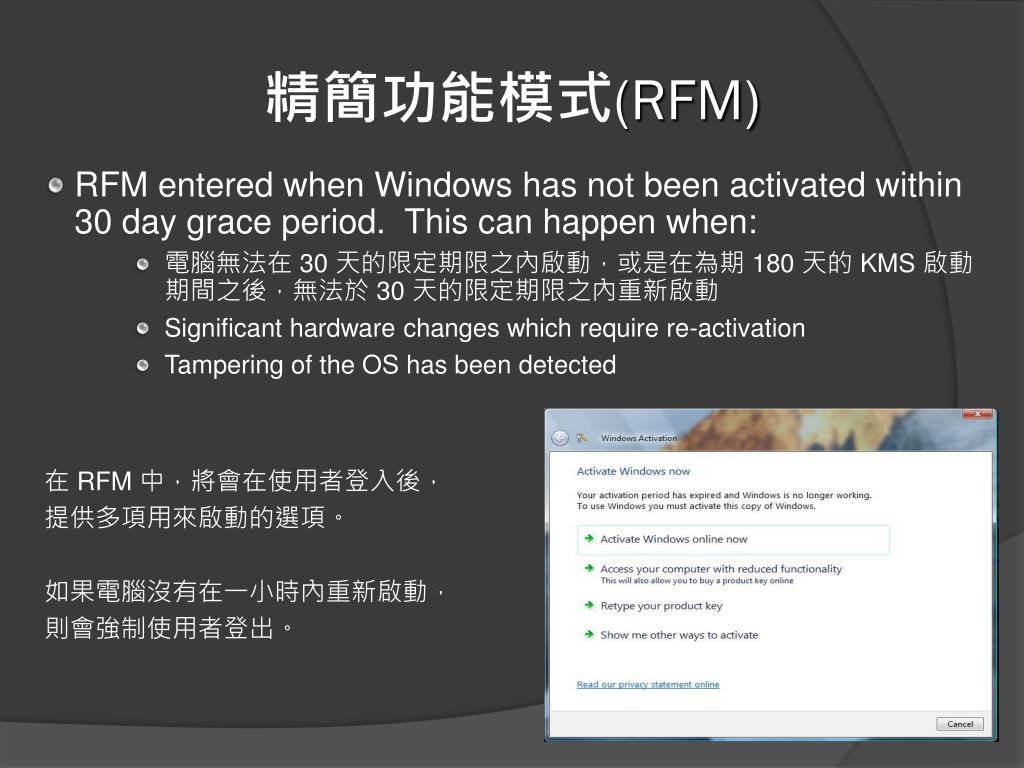

    35. 精簡功能模式(RFM) • RFM entered when Windows has not been activated within 30 day grace period. This can happen when: • 電腦無法在 30 天的限定期限之內啟動,或是在為期 180 天的 KMS 啟動期間之後,無法於 30 天的限定期限之內重新啟動 • Significant hardware changes which require re-activation • Tampering of the OS has been detected 在 RFM 中,將會在使用者登入後, 提供多項用來啟動的選項。 如果電腦沒有在一小時內重新啟動, 則會強制使用者登出。

    36. 大量啟動方式的優點與缺點

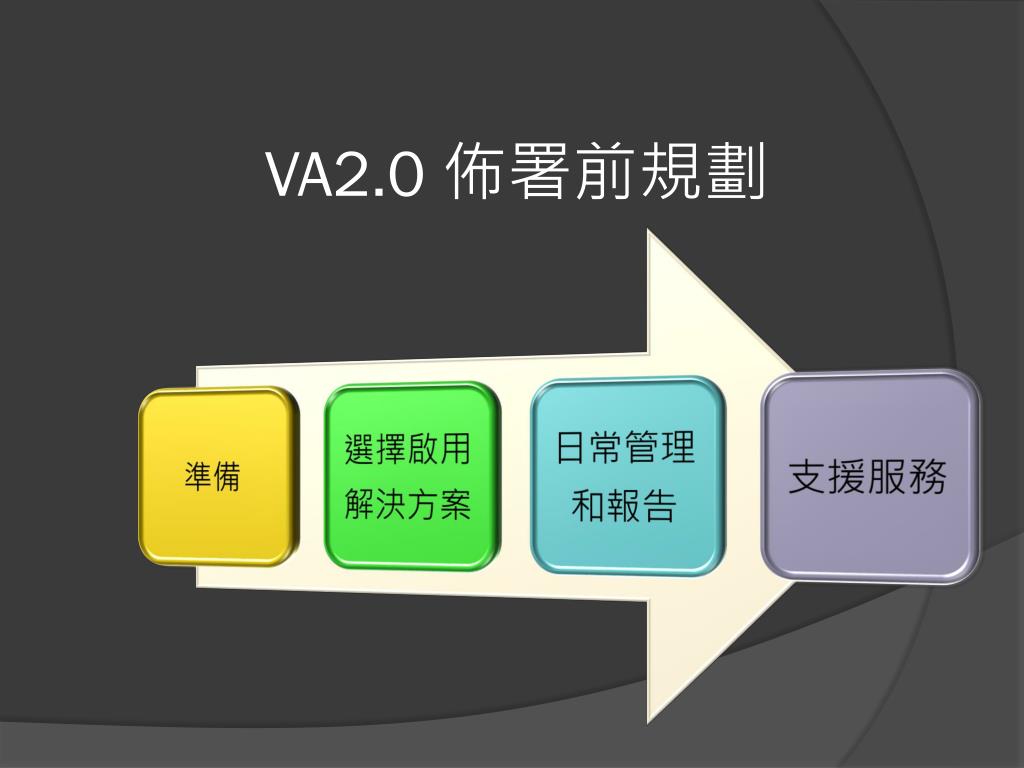

    37. VA2.0 佈署前規劃

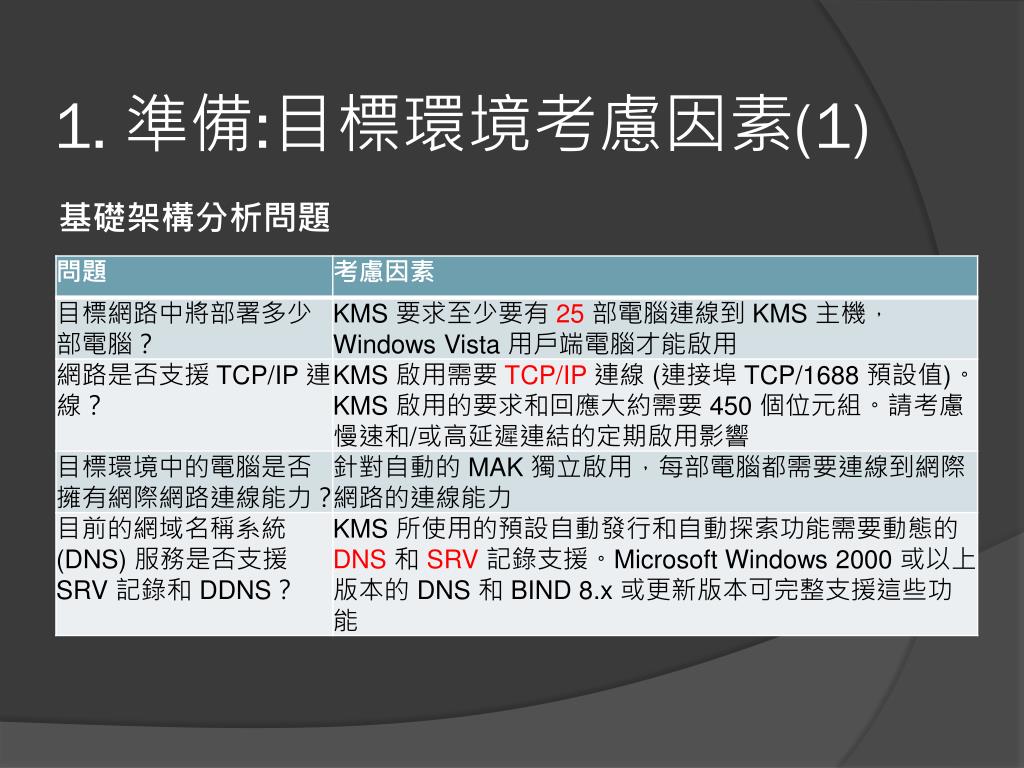

    38. 1. 準備:目標環境考慮因素(1) 基礎架構分析問題

    39. 1. 準備:目標環境考慮因素(2) 安全性原則考慮因素 連線類型

    40. 2. 將電腦對應至啟用解決方案:情境應用範例

    41. 2. 將電腦對應至啟用解決方案: 啟用對應工作表範例

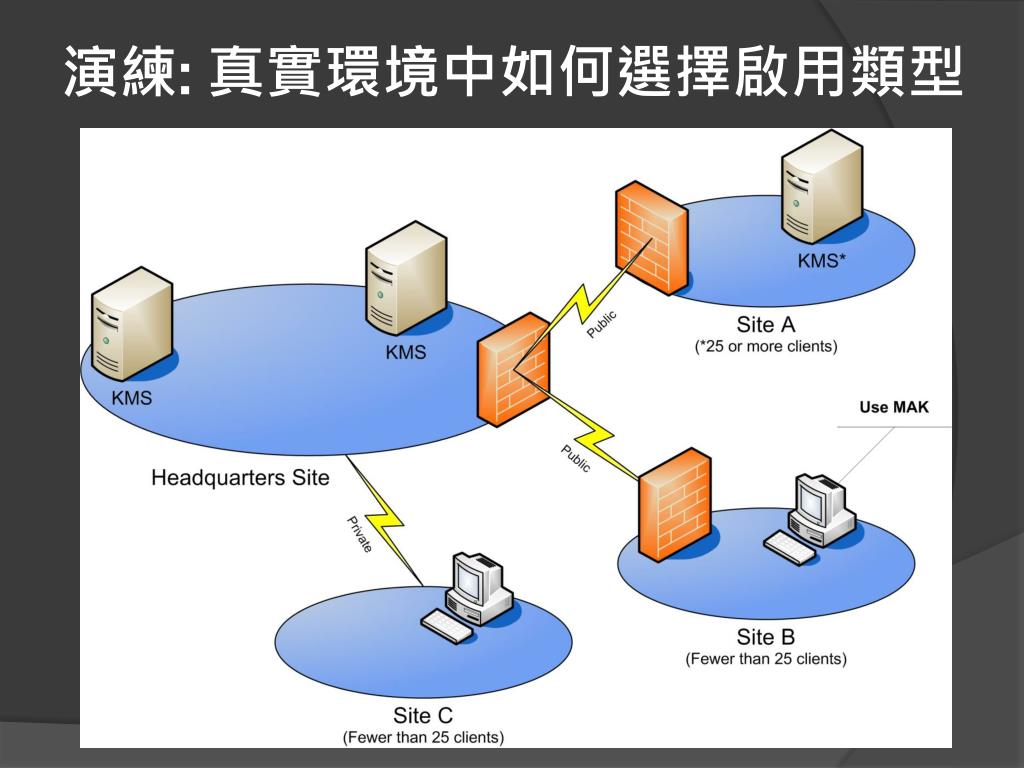

    42. 演練: 真實環境中如何選擇啟用類型

    43. 3.日常管理和報告 • 檢視 Microsoft 授權網站來監視所使用的 MAK 啟用個數 • In Vista and Windows Server“Longhorn” • Volume Activation Management Tool • Used for MAK Proxy activation and reporting • Can import/export management tool data • Event Logs on every machine and on the KMS Machine • Can be mined remotely by any management tool • Public API, WMI interfaces, and open license store for reporting on license & activation state • Integration with SMS and other Management Tools • MOM Pack shipping with Windows Vista • Integrated into System Center 12/06 release • Integrated into System Center 7/07 release with canned reports

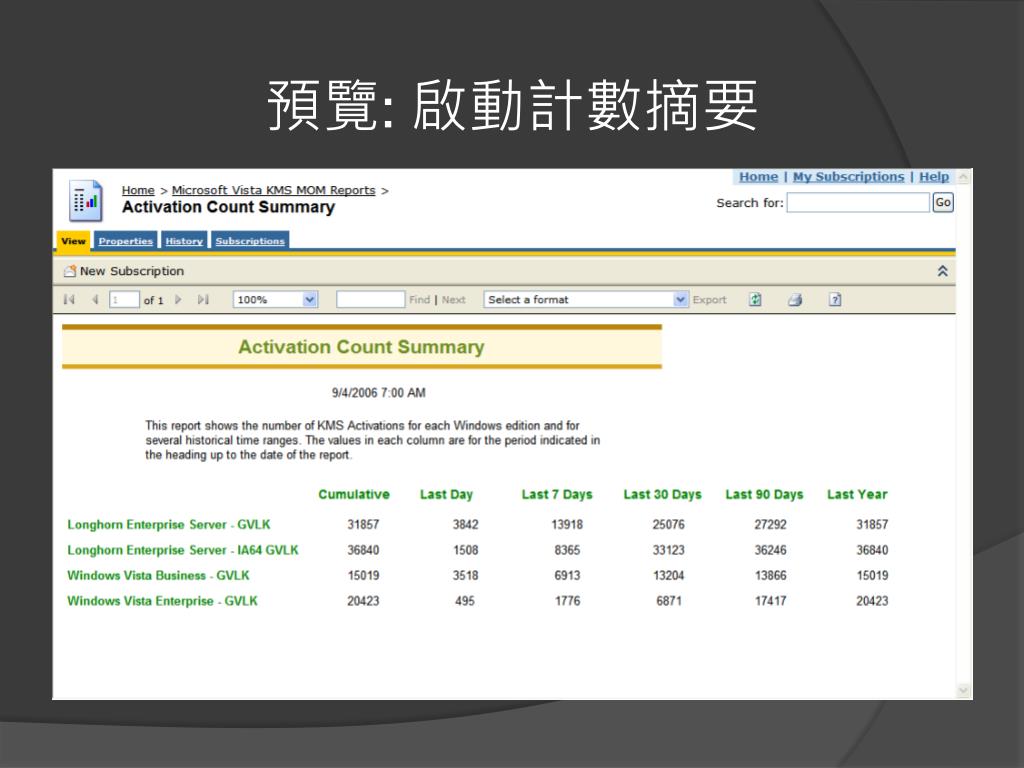

    44. 預覽: 啟動計數摘要

    45. 預覽: 電腦超過啟動時限

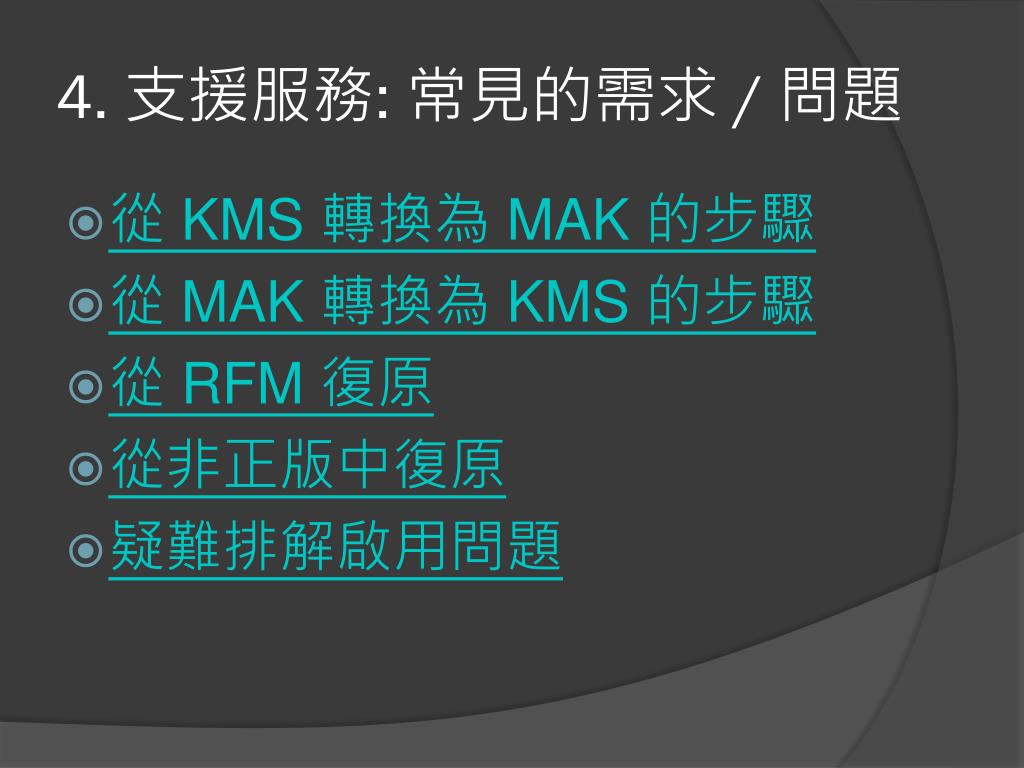

    46. 4. 支援服務: 常見的需求 / 問題 • 從 KMS 轉換為 MAK 的步驟 • 從 MAK 轉換為 KMS 的步驟 • 從 RFM 復原 • 從非正版中復原 • 疑難排解啟用問題

    47. More resource • Windows Vista Volume Activation 2.0 技術指南 • http://www.microsoft.com/taiwan/technet/windowsvista/plan/volact.mspx • Volume Activation 2.0 逐步指南 • http://www.microsoft.com/taiwan/technet/windowsvista/plan/volact1.mspx • Volume Activation 2.0 常見問題 • http://www.microsoft.com/taiwan/technet/windowsvista/plan/faq.mspx • 下載技術說明文件和其他支援教材 • http://www.microsoft.com/taiwan/technet/windowsvista/plan/download.mspx

    48. Q&A
