  1. Windows98/2000驱动程序编写方法 （下） 杨全胜

  2. 4.Driver Works的使用 1）生成简单框架

  3. 工程文件名 工程文件目录

  4. 选择驱动类型

  5. 创建功能驱动程序 创建过滤器驱动程序

  6. 本例不驱动硬件 选择相应总线

  7. 驱动类名称 驱动类文件名

  8. 选择需要处理的消息句柄

  9. 添加和应用程序之间通信的控制代码

  10. 测试用应用程序名称

  11. 驱动类 设备类

  12. 驱动类文件 设备类文件 驱动安装指导文件 测试用的控制台程序文件

  13. 此时已经具备了一个驱动程序以及做测试用的应用程序的基本框架，我们可以在VC集成环境下区修改有关程序，增加相关的具体操作代码，然后就可以编译和调试了。此时已经具备了一个驱动程序以及做测试用的应用程序的基本框架，我们可以在VC集成环境下区修改有关程序，增加相关的具体操作代码，然后就可以编译和调试了。

  14. 该驱动程序框架包含了几个最基本的类，这些类是：该驱动程序框架包含了几个最基本的类，这些类是： class Sample : public KDriver // 驱动程序类，用于初始化驱动程序 { SAFE_DESTRUCTORS public: // 以下成员函数注意和WDM中有关例程联系起来看 virtual NTSTATUS DriverEntry(PUNICODE_STRING RegistryPath); virtual NTSTATUS AddDevice(PDEVICE_OBJECT Pdo); void LoadRegistryParameters(KRegistryKey &Params); int m_Unit; // The following data members are loaded from the registry during DriverEntry ULONG m_bBreakOnEntry; };

  15. class SampleDevice : public KPnpDevice // 是设备类KDvice的派生类，用于在WDM环境下支持即插即用设备 { // Constructors public: SAFE_DESTRUCTORS; SampleDevice(PDEVICE_OBJECT Pdo, ULONG Unit); ~SampleDevice(); // Member Functions 注意和PNP的次功能代码联系起来看 public: DEVMEMBER_DISPATCHERS virtual NTSTATUS OnStartDevice(KIrp I); virtual NTSTATUS OnStopDevice(KIrp I); virtual NTSTATUS OnRemoveDevice(KIrp I); virtual NTSTATUS DefaultPnp(KIrp I); virtual NTSTATUS DefaultPower(KIrp I); virtual NTSTATUS OnDevicePowerUp(KIrp I); virtual NTSTATUS OnDeviceSleep(KIrp I); void SerialRead(KIrp I); void SerialWrite(KIrp I);

  16. NTSTATUS SAMPLE_IOCTL_Read_Handler(KIrp I); NTSTATUS SAMPLE_IOCTL_Write_Handler(KIrp I); NTSTATUS SAMPLE_IOCTL_ReadWrite_Handler(KIrp I); #ifdef _COMMENT_ONLY virtual NTSTATUS Create(KIrp I); virtual NTSTATUS Close(KIrp I); virtual NTSTATUS DeviceControl(KIrp I); virtual NTSTATUS SystemControl(KIrp I); virtual NTSTATUS Read(KIrp I); virtual NTSTATUS Write(KIrp I); #endif // Member Data protected: // Unit number for this device (0-9) ULONG m_Unit; KPnpLowerDevice m_Lower; SampleDevice_DriverManagedQueue m_DriverManagedQueue; // TODO: Create additional driver managed queues. These might be // of the same class (SampleDevice_DriverManagedQueue), // or you might choose to derive another class. };

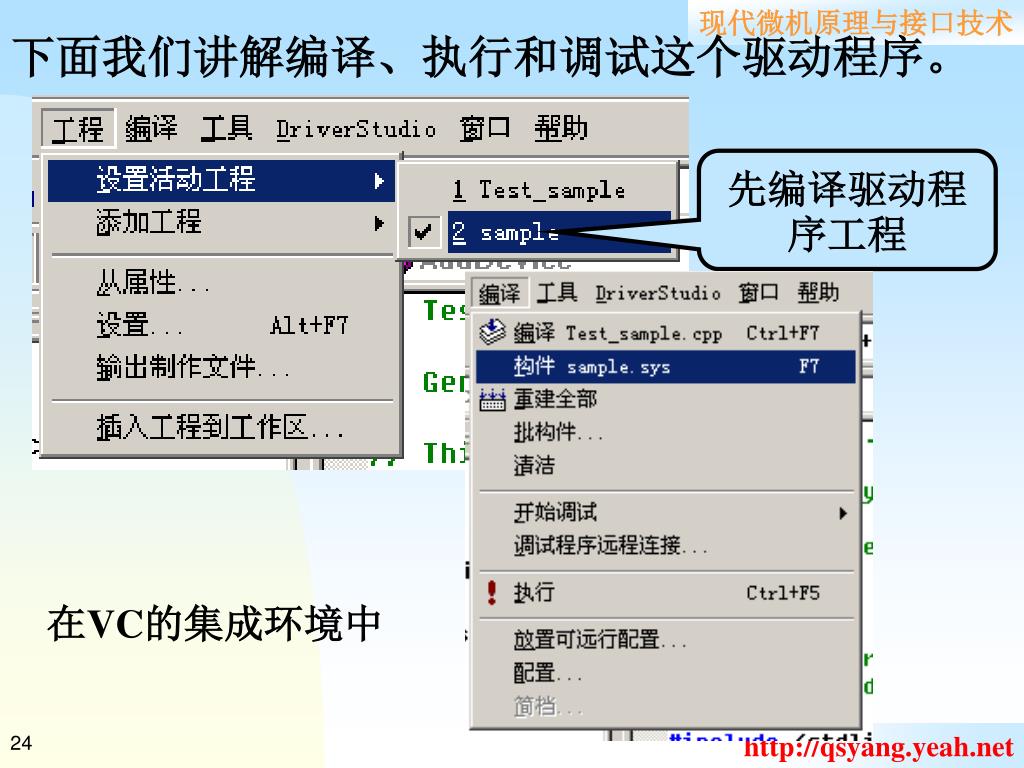

  17. 下面我们讲解编译、执行和调试这个驱动程序。下面我们讲解编译、执行和调试这个驱动程序。 先编译驱动程序工程 在VC的集成环境中

  18. 再编译测试应用程序工程

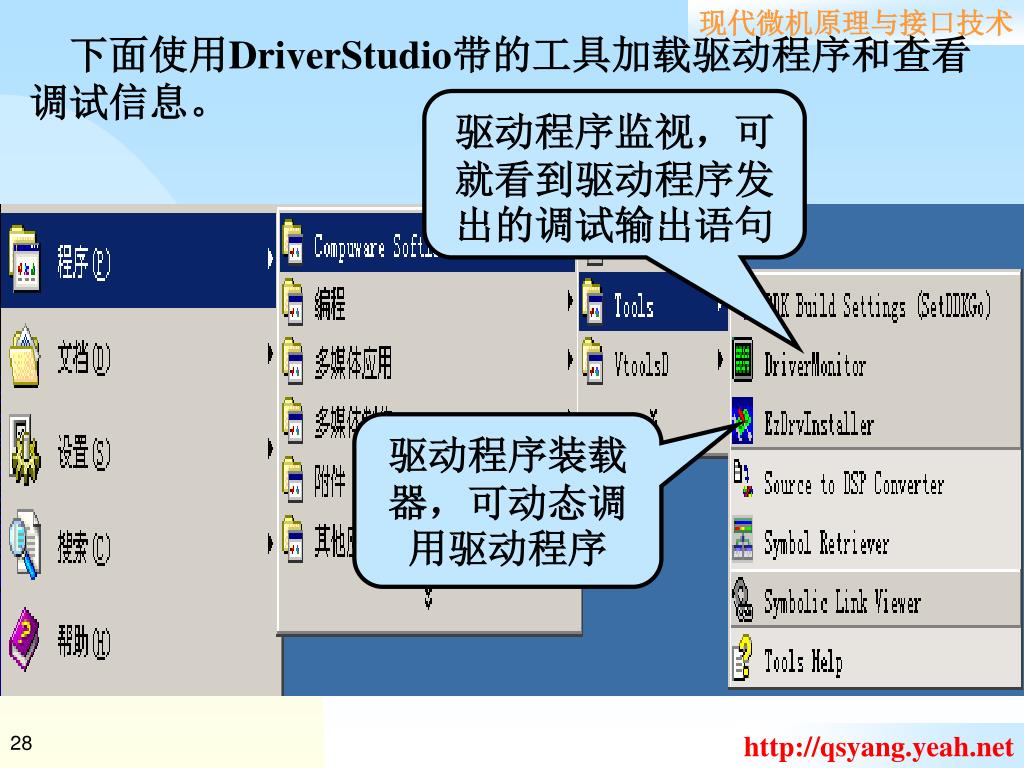

  19. 下面使用DriverStudio带的工具加载驱动程序和查看调试信息。下面使用DriverStudio带的工具加载驱动程序和查看调试信息。 驱动程序监视，可就看到驱动程序发出的调试输出语句 驱动程序装载器，可动态调用驱动程序

  20. 驱动程序监视器界面

  21. 驱动程序装载器界面

  22. 2）完成应用程序和驱动程序之间的信息交换 下面我们来修改有关代码，以便增加驱动程序和应用程序之间相互通信的内容。需要增加的内容包括： 使用Read和Write方式分别从驱动程序读入字符和 向驱动程序写字符。 使用IO控制代码方式分别从驱动程序读入字符和 向驱动程序写字符。 使用IO控制代码方式向驱动程序写字符串再从驱动程序中读出该字符串，并返回反馈串信息。 注意：程序中暗红色显示的部分是我们添加或修改过的语句，其他是DriverWorks自动生成的。语句中“t<< xxxxx”这样的语句是向调试软件输出信息，该信息可以再DriverMonitor或其他调试监视器中看到。

  23. 使用Read和Write方式分别读写 • SampleDevice.cpp • void SampleDevice::SerialRead(KIrp I) • { • t << "Entering SampleDevice::SerialRead, " << I << EOL; • NTSTATUS status = STATUS_SUCCESS; • PUCHAR pBuffer = (PUCHAR) I.BufferedReadDest();//取得返回数据BUFF的指针 • ULONG dwTotalSize = I.ReadSize(CURRENT); // Requested read size • char buff[512]; • int n =512, j = (n % 26); • for (int i=0; i<n; i++, j=(j + 1)%26) • { buff[i] = 'a' + j; } • buff[dwTotalSize]=‘\0’; //指定串尾 • strcpy((char *)pBuffer,buff); • // 把给应用程序的数据拷贝给返回BUFF • t << “The string you where read is \”“ << buff << ”\“” << EOL; // 输出调试信息 • ULONG dwBytesRead = strlen(buff); // Count of bytes read • I.Information() = dwBytesRead; // 返回给应用程序的信息的字节个数 • I.Status() = status; • m_DriverManagedQueue.PnpNextIrp(I); • }

  24. void SampleDevice::SerialWrite(KIrp I) { t << "Entering SampleDevice::SerialWrite, " << I << EOL; NTSTATUS status = STATUS_SUCCESS; PUCHAR pBuffer = (PUCHAR)I.BufferedWriteSource();//取得存放应用程序写给驱动程序的数据的BUFF的指针 ULONG dwTotalSize = I.WriteSize(CURRENT);// 获得应用程序写给驱动程序的信息的字节数。 ULONG dwBytesSent = dwTotalSize; char buff[512]; strcpy(buff, (char *)pBuffer); // 应用程序写给驱动程序的数据在I.BufferedWriteSource()返回的指针中。 buff[dwBytesSent] = '\0'; t << "Write to driver is \"" << buff << "\"" << EOL; I.Information() = dwBytesSent; // 返回用户实际写的字节数 I.Status() = status; m_DriverManagedQueue.PnpNextIrp(I); }

  25. Test_Sample.cpp void doRead(int n) // 从驱动程序中读数据 { char *buf; ULONG nRead; int i, j; buf = (char *) malloc(n); if (buf == NULL) { printf("Failed to allocate buffer for read"); Exit(1); } // Read data from driver printf("Reading from device - "); ReadFile(hDevice, buf, n, &nRead, NULL); // 参数分别是设备句柄、输入缓冲地址、缓冲大小（字节数）、实际读的数据字节数、覆盖结构指针。

  26. printf("%d bytes read from device (%d requested).\n", nRead, nRead); // Print what was read while(i < nRead) { // j = min((i+26),n); // for(; i < j; i++) // { // printf("%c, ", buf[i]); // } // printf("\n"); printf("%c, ",buf[i++]); } printf("\n"); free(buf); } 这几句删除

  27. void doWrite(int n) // 向驱动程序中写数据 { char *buf; ULONG nWritten; int i, j; buf = (char *) malloc(n); if (buf == NULL) { printf("Failed to allocate buffer for write"); Exit(1); } // start with the mod26 letter of the number of bytes to write j = (n % 26); // load buffer with dummy data (abcdefg...) for (i=0; i<n; i++, j=(j + 1)%26) { buf[i] = 'a' + j; }

  28. // Write data to driver printf("Writing to device - "); WriteFile(hDevice, buf, n, &nWritten, NULL); // 写数据,参数的含义是驱动程序句柄、写缓冲、写缓冲大小、实际驱动程序得到的信息的字节数、覆盖结构指针。 printf("%d bytes written to device (%d attempted).\n", nWritten, n); i = 0; // Print what was written while(i < n) { j = min((i+26),n); for(; i < j; i++) { printf("%c, ", buf[i]); } printf("\n"); } free(buf); }

  29. b. 使用IO控制代码方式分别读写 SampleDevice.cpp NTSTATUS SampleDevice::SAMPLE_IOCTL_Read_Handler(KIrp I) { // 对应用程序读驱动程序的请求作响应 NTSTATUS status = STATUS_SUCCESS; t << "Entering SampleDevice::SAMPLE_IOCTL_Read_Handler, " << I << EOL; char buff1[512]; ULONG fwLength=0; strcpy(buff1,"Welcome to driver!"); fwLength = strlen(buff1)+1; if (I.IoctlOutputBufferSize() >= fwLength) {// 如果读入缓冲够长 strcpy((PCHAR)I.IoctlBuffer(),buff1); // 将信息拷给应用程序读入缓冲 I.Information() = fwLength; // 返回信息长度 } else { I.Information() = 0; // 否则信息长度为0 t << "buff size too small" << EOL; } return status; }

  30. NTSTATUS SampleDevice::SAMPLE_IOCTL_Write_Handler(KIrp I) { // 接受从应用程序中来的信息 NTSTATUS status = STATUS_SUCCESS; t << "Entering SampleDevice :: SAMPLE_IOCTL_Write_Handler , " << I << EOL; char buff[512]; ULONG fwLength=0; strcpy(buff,(PCHAR)I.IoctlBuffer()); // 拷贝从应用程序得到的命令串到驱动程序局部数据区 t << “InputPut Data is \”“ << buff << ”\“” <<EOL; // 显示从应用程序得到的命令串。 I.Information() = 0; return status; }

  31. Test_Sample.cpp void Test_SAMPLE_IOCTL_Read(void) { CHAR bufInput[IOCTL_INBUF_SIZE]; // Input to device CHAR bufOutput[IOCTL_OUTBUF_SIZE]; // Output from device ULONG nOutput; // Count written to bufOutput // Call device IO Control interface (SAMPLE_IOCTL_Read) in driver printf("Issuing Ioctl to device - "); strcpy(bufInput,"This is a sample."); if (!DeviceIoControl(hDevice,SAMPLE_IOCTL_Read, NULL,0, bufOutput, IOCTL_OUTBUF_SIZE, &nOutput, NULL)) { printf("ERROR: DeviceIoControl returns %0x.", GetLastError()); Exit(1); } else printf("Return from driver is \"%s\"(%d)",bufOutput,nOutput); }

  32. void Test_SAMPLE_IOCTL_Write(void) { CHAR bufInput[IOCTL_INBUF_SIZE]; // Input to device CHAR bufOutput[IOCTL_OUTBUF_SIZE];// Output from device ULONG nOutput; // Count written to bufOutput // Call device IO Control interface (SAMPLE_IOCTL_Write) in driver printf("Issuing Ioctl to device - "); strcpy(bufInput,"Now let us write this string."); if (!DeviceIoControl(hDevice, SAMPLE_IOCTL_Write, bufInput, strlen(bufInput), NULL, 0, &nOutput, NULL)) // 该函数参数分别是设备句柄、IO控制命令、写缓冲、写缓冲大小、读缓冲、读缓冲大小、实际读的字节数、覆盖结构指针（注意，这里的bufInput是指Input到设备，所以对应用软件这是写缓冲， bufOutput是从设备output到应用程序，是读缓冲。 { printf("ERROR: DeviceIoControl returns %0x.", GetLastError()); Exit(1); } }

  33. c. 使用IO控制代码方式写并且读 SampleDevice.cpp NTSTATUS SampleDevice::SAMPLE_IOCTL_ReadWrite_Handler(KIrp I) { NTSTATUS status = STATUS_SUCCESS; t << "Entering SampleDevice::SAMPLE_IOCTL_ReadWrite_Handler, " << I << EOL; char buff[512],buff1[512]; ULONG fwLength=0; strcpy(buff,(PCHAR)I.IoctlBuffer());// 拷贝应用程序来的信息 t << "InputPut Data is \"" << buff << "\"" <<EOL; strcpy(buff1,"this is feedback from driver! Application give me this string \""); strcat(buff1,buff); strcat(buff1,“\”“); // 以上是组织反馈的信息

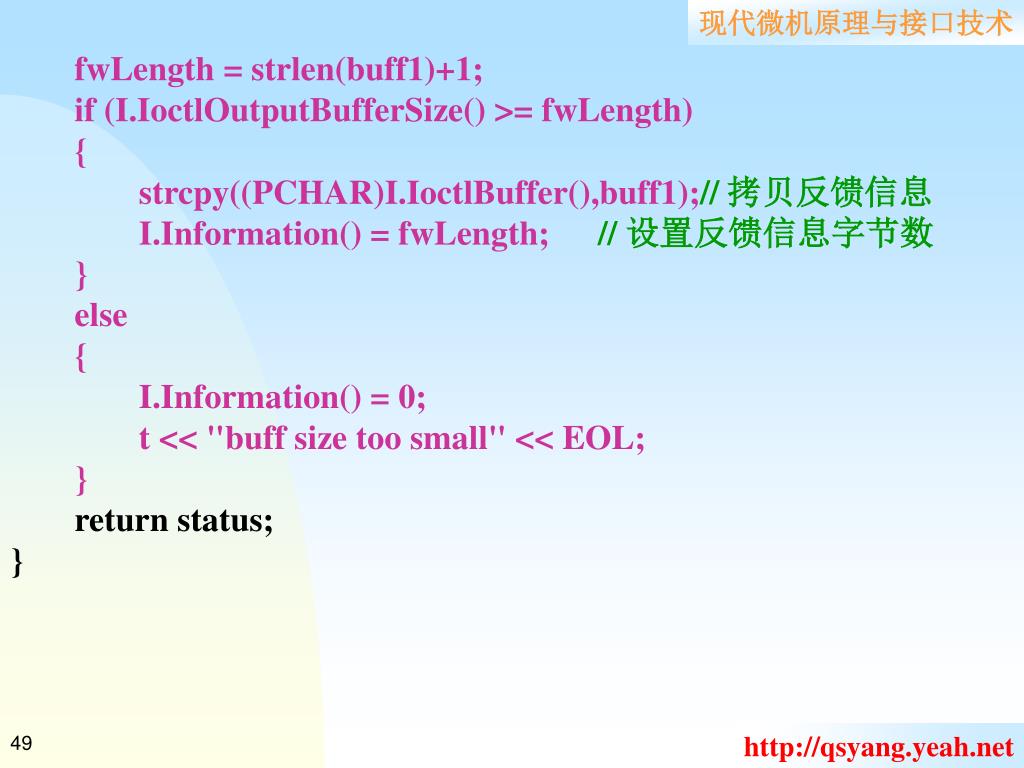

  34. fwLength = strlen(buff1)+1; if (I.IoctlOutputBufferSize() >= fwLength) { strcpy((PCHAR)I.IoctlBuffer(),buff1);// 拷贝反馈信息 I.Information() = fwLength; // 设置反馈信息字节数 } else { I.Information() = 0; t << "buff size too small" << EOL; } return status; }

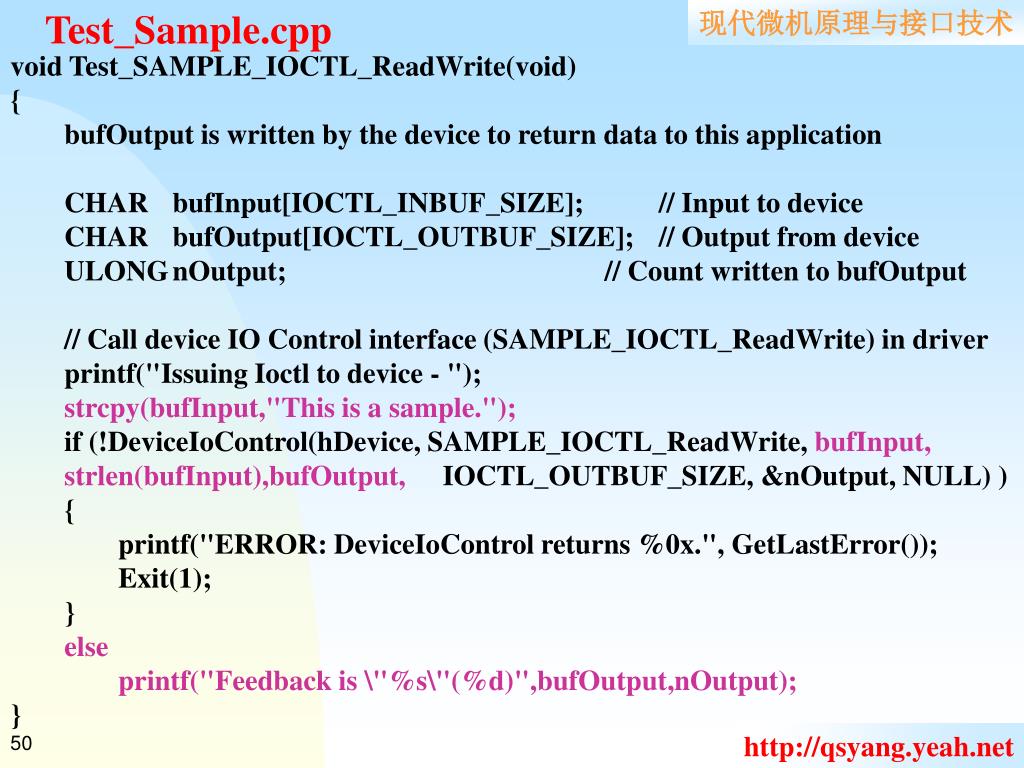

  35. Test_Sample.cpp void Test_SAMPLE_IOCTL_ReadWrite(void) { bufOutput is written by the device to return data to this application CHAR bufInput[IOCTL_INBUF_SIZE]; // Input to device CHAR bufOutput[IOCTL_OUTBUF_SIZE]; // Output from device ULONG nOutput; // Count written to bufOutput // Call device IO Control interface (SAMPLE_IOCTL_ReadWrite) in driver printf("Issuing Ioctl to device - "); strcpy(bufInput,"This is a sample."); if (!DeviceIoControl(hDevice, SAMPLE_IOCTL_ReadWrite, bufInput, strlen(bufInput),bufOutput, IOCTL_OUTBUF_SIZE, &nOutput, NULL) ) { printf("ERROR: DeviceIoControl returns %0x.", GetLastError()); Exit(1); } else printf("Feedback is \"%s\"(%d)",bufOutput,nOutput); }
