WWW.HYBRIDS.RU ГИБРИДНЫЕ АВТОМОБИЛИ
Что такое гибриды? • Автомобили, снабженные кроме обычного двигателя внутреннего сгорания электрическим приводом.

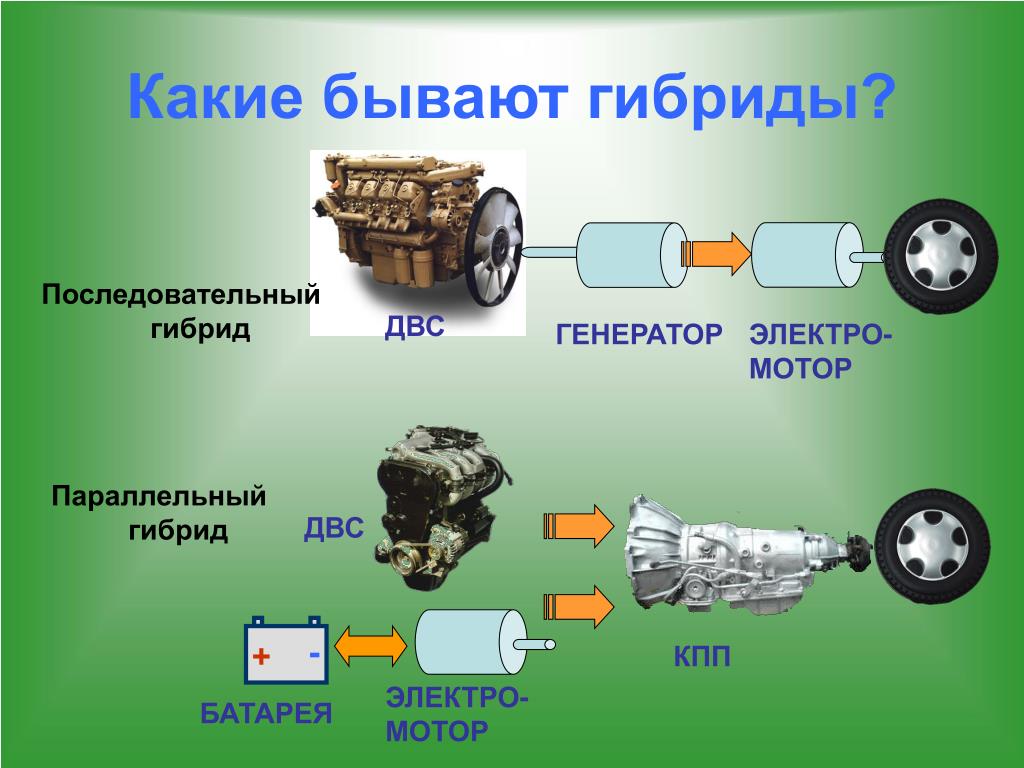

ДВС ГЕНЕРАТОР ЭЛЕКТРО-МОТОР Параллельный гибрид ДВС +- КПП ЭЛЕКТРО-МОТОР БАТАРЕЯ Какие бывают гибриды? Последовательный гибрид
Какие бывают гибриды? • Последовательный гибрид: Вагон Вестингауз 1910г Бензино-электрический моторный вагонъ (мощностью 60 лош.с.) Восточно-Германскаго О-ва жж.дд. (Машинное помѢщенiе открыто)
Какие бывают гибриды? Последовательный гибрид: Дизель-электрический бульдозер Челябинского тракторного завода ДЭТ-250
Какие бывают гибриды? Последовательный гибрид: Карьерный самосвал БелАЗ серии 7530 с электромеханической трансмиссией. Грузоподъемность 220 тонн.
Какие бывают гибриды? Параллельные гибриды 2007 GM SATURN Aura Hybrid HONDA Civic Hybrid
Гибридный привод на автомобиле стал возможен в результате: • Появления силовой электроники • Применения микропроцессоров • Появления батарей высокой ёмкости
Гибридные автомобили,выпускающиеся серийно • Toyota Prius, Estima, Highlander • Honda Insight,Civic, Accord • Lexus RX 400h • GMC Sierra, Saturn • Ford Escape, Mercury Mariner • Chevrolet Silverado • И др.
Гибридные автомобили фирмы Toyota • Toyota Prius- первый серийный гибрид • Оригинальная конструкция трансмиссии • Тонкий баланс потоков энергии • Впечатляющая динамика • Экономичность и экологичность: • до 1000км на одной заправке • Super-Ultra Low Emission Vehicle
+- Инвертор MG1 Инвертор MG2 Конструкция трансмиссии TOYOTA HSD (Prius, Estima, Lexus и др.) Мотор- генератор 2 Мотор- генератор 1 PSD-Power Split Device (Устройство распределения мощности) ДВС Ведущие колёса
Баланс мощности Prius при ускорении PSD Электрогенератор 56 КВт 18КВт ДВС 76 л.с. (56КВт) Батарея 38 КВт До 15 КВт до33КВт Электромотор

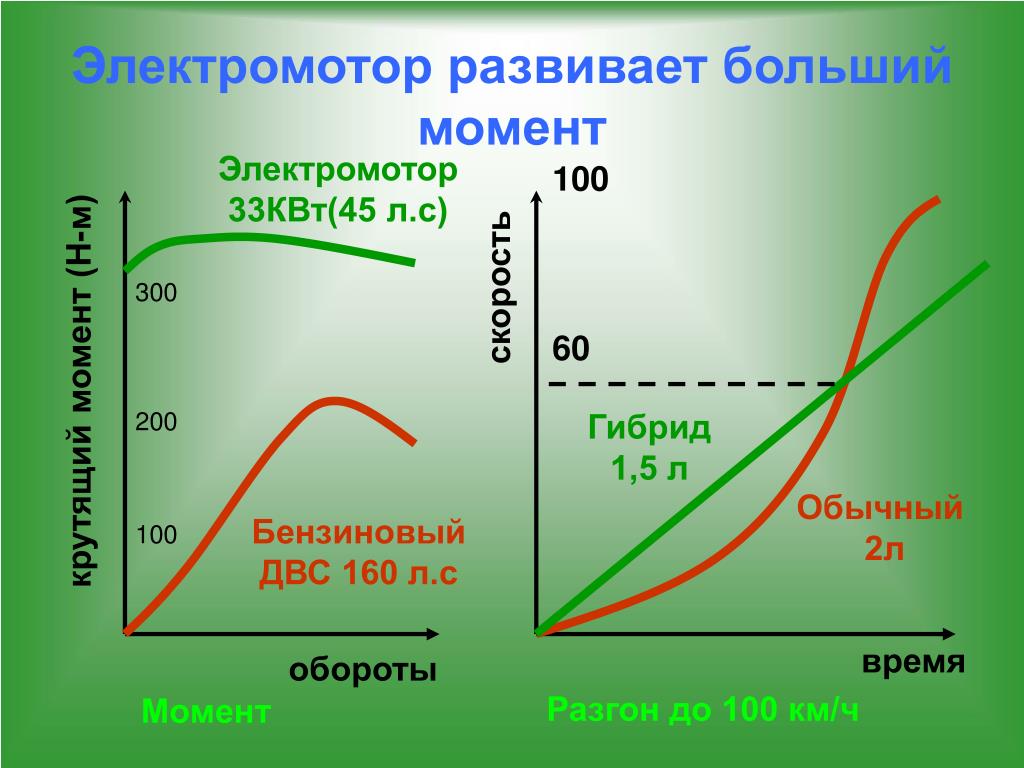

Электромотор 33КВт(45 л.с) 100 скорость 300 60 крутящий момент (Н-м) 200 Гибрид 1,5 л Обычный 2л Бензиновый ДВС 160 л.с 100 время обороты Разгон до 100 км/ч Момент Электромотор развивает больший момент
Модельный ряд • Prius (кузов NHW-10) ДВС: 1496 куб.см 58 л.с. 102 Н*м/4200 об/мин Электропривод: 33KW(45 л.с) 360 Н*м 0-400 об/мин Набор скорости от 0 до 100км/ч 16 сек Расход топлива 3,6 л/100 км
Модельный ряд • Prius (кузов NHW-11) • ДВС: • 1496 куб.см • 72 л.с. • 115 Н*м/4200 об/мин • Электропривод: • 33KW(45 л.с) • 360 Н*м 0-400 об/мин • Набор скорости от 0 до 100км/ч • 13 сек • Расход топлива • 3,2 л/100 км
Модельный ряд • Prius (кузов NHW-20) • ДВС: • 1496 куб.см • 76 л.с. • 115Н*м/4200 об/мин • Электропривод: • 50KW(68 л.с) • 400 Н*м 0-1200 об/мин • Набор скорости • от 0 до 100км/ч • 10 сек • Расход топлива • 2,8 л/100 км
Модельный ряд ESTIMA Hybrid (8-местный минивэн) • ДВС: • 2362 куб.см • 150 л.с. • 190Н*м/4000 об/мин • Электропривод: • Передний мотор • 105KW(143 л.с) • 270 Н*м 0-1500 об/мин • Задний мотор • 50KW(68 л.с) • 130 Н*м 0-610 об/мин Набор скорости • от 0 до 100км/ч • 10,5 сек • Расход топлива • 5,0 л/100 км
Модельный ряд Camry Hybrid 2007 • ДВС: • 2392 куб.см • 147 л.с. • 187Н*м/4400 об/мин • Электропривод: • 105KW(142 л.с) • 270 Н*м 0-1500 об/мин • Набор скорости • от 0 до 100км/ч • 7,7 сек • Расход топлива • 2,5 л/100 км
Что хорошего в гибридах? • Эффективность – энергия не тратится впустую • Экономичность– меньше потребляет топлива • Экологичность – меньше выбросы в окружающую среду • Бонус – динамикаавтомобиля
ЗАДАВАЙТЕ ВОПРОСЫ! НАМ ЕСТЬ ЧТО РАССКАЗАТЬ! www.hybrids.ru
