Les prothèses trapézo-métacarpiennes disponibles sur le marché. S.Lemoine, C.Chantelot. Classification des prothèses TM. Position du centre de rotation Nombre de centres de rotation Type rotule ou « en selle » Mode de fixation des implants Arc de mobilité. Centre(s) de rotation .

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Les prothèses trapézo-métacarpiennes disponibles sur le marché' - amber


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

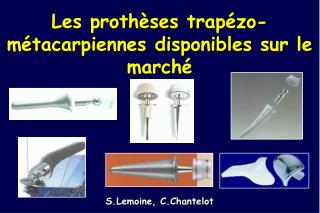

slide1
classification des proth ses tm
Classification des prothèses TM
  • Position du centre de rotation
  • Nombre de centres de rotation
  • Type rotule ou « en selle »
  • Mode de fixation des implants
  • Arc de mobilité
centre s de rotation
Centre(s) de rotation
  • Unique: type rotule
  • Trapézien
  • Métacarpien (Prothèse inversée)
  • Double: trapézien et métacarpien
  • 2 locus centres instantanés
  • Prothèse en selle
slide4
Type
  • Type rotule
  • 3 degrés de liberté
  • 1 centre de rotation unique: le plus souvent trapézien
  • Type cardan
  • 2 degrés de liberté
  • 2 centres de rotations
mode de fixation
Mode de fixation
  • Ciment
  • Sans ciment
  • HAC
  • Plasma de titane
arc de mobilit
de la caffini re fixano
De La Caffinière (Fixano®)
  • Type : rotule
  • Centre de rotation trapézien
  • 2 tailles d’implants métacarpiens
  • 3 tailles de col
  • Assemblage par cône morse
  • Pièce métacarpienne non anatomique
  • En coupe : circulaire
de la caffini re fixano8
De La Caffinière (Fixano®)
  • Arc de mobilité : 90°
  • Pièce trapézienne en PE
  • Fixation bipolaire par ciment
  • Couple de frottement : Métal sur PE
  • Cupule semi-rétentive
roseland depuy
Roseland (Depuy®)
  • Type : rotule
  • Centre de rotation trapézien
  • 3 tailles d’implants métacarpiens
  • Fixation sans ciment : HAC 1/3 proximal
  • Fixation avec ciment
  • Pièce métacarpienne monobloc non anatomique
  • En coupe : forme de T
roseland depuy10
Roseland (Depuy®)
  • Arc de mobilité : 94°
  • 2 tailles d’implant trapézien
  • Fixation sans ciment : Metal-back HAC
  • Fixation avec ciment : PE à cimenter
  • Couple de frottement : Métal sur PE
  • Cupule semi-rétentive
elektra fixano
Elektra(Fixano®)
  • Type : rotule
  • Centre de rotation trapézien
  • 3 tailles d’implants métacarpiens
  • Fixation sans ciment : HAC sur tout le métacarpien
  • Pièce métacarpienne non anatomique
  • En coupe : quadrangulaire
  • 4 tailles de col
  • Assemblage par cône morse
elektra fixano12
Elektra (Fixano®)
  • Arc de mobilité : 120°
  • Taille d’implant trapézien unique
  • Cupule tronconique vissée
  • Fixation sans ciment : Metal-back HAC
  • Couple de frottement : Métal sur PE
  • Cupule non rétentive
arpe biomet
Arpe (Biomet®)
  • Type : rotule
  • Centre de rotation trapézien
  • 4 tailles d’implants métacarpiens
  • Fixation sans ciment : HAC sur tout le métacarpien
  • Pièce métacarpienne anatomique
  • En coupe: triangulaire
  • 2 tailles de col droit et 2 tailles de col à 15°
  • Assemblage par cône morse
arpe biomet14
Arpe (Biomet®)
  • Arc de mobilité : 120°
  • 2 tailles d’implant trapézien
  • Fixation sans ciment : Metal-back HAC
  • Couple de frottement : Métal sur PE
  • Cupule non rétentive
guepar stryker
Guepar (Stryker®)
  • Type : rotule
  • Centre de rotation métacarpien
  • 4 tailles d’implants métacarpiens
  • Fixation avec ciment
  • Pièce métacarpienne monobloc anatomique
  • En coupe : forme triangulaire
guepar stryker16
Guepar (Stryker®)
  • Arc de mobilité : 50°
  • Taille d’implant trapézien unique
  • Fixation avec ciment : PE à cimenter
  • Couple de frottement : Métal sur PE
  • Cupule semi-rétentive
rubis aesculap
Rubis (Aesculap®)
  • Type : rotule
  • Centre de rotation métacarpien
  • 4 tailles d’implants métacarpiens
  • Fixation sans ciment : plasma de titane
  • Pièce métacarpienne monobloc anatomique
rubis aesculap18
Rubis (Aesculap®)
  • Arc de mobilité : 55°
  • 3 tailles d’implant trapézien
  • Fixation sans ciment : plasma de titane
  • Couple de frottement : CoCrMo
sr tmc avanta
SR TMC (Avanta®)
  • Type : en selle
  • 2 « centres » de rotation
  • Pièce trapézienne en CrCo
  • Pièce métacarpienne en UHMWPE, non anatomique
  • Arc de mobilité non précisé
  • Fixation bipolaire par ciment
  • Couple de frottement : Métal sur PE
