  1. MOTOR LISTRIK

  2. Motor Listrik 3 Phase • Medan Putar • Prinsipkerja • Medan Putar • Perputaran motor padamesinarusbolak-balikdisebabkanolehadanyamedanputar (fluks yang berputar) yang dihasilkandalamkumparanstatornya. • Medan putariniterjadiapabilakumparan stator dihubungkandalamfasabanyak, umumnyafasa 3. • HubungandapatberupaWyeatau Delta Teknologi dan Rekayasa

  3. Proses terjadinya medan putar u/ motor dengankutublebihdari 2, kecepatansinkronnyadapatditurunkansebagaiberikut: F = frekuensi P = jumlahkutub Teknologi dan Rekayasa

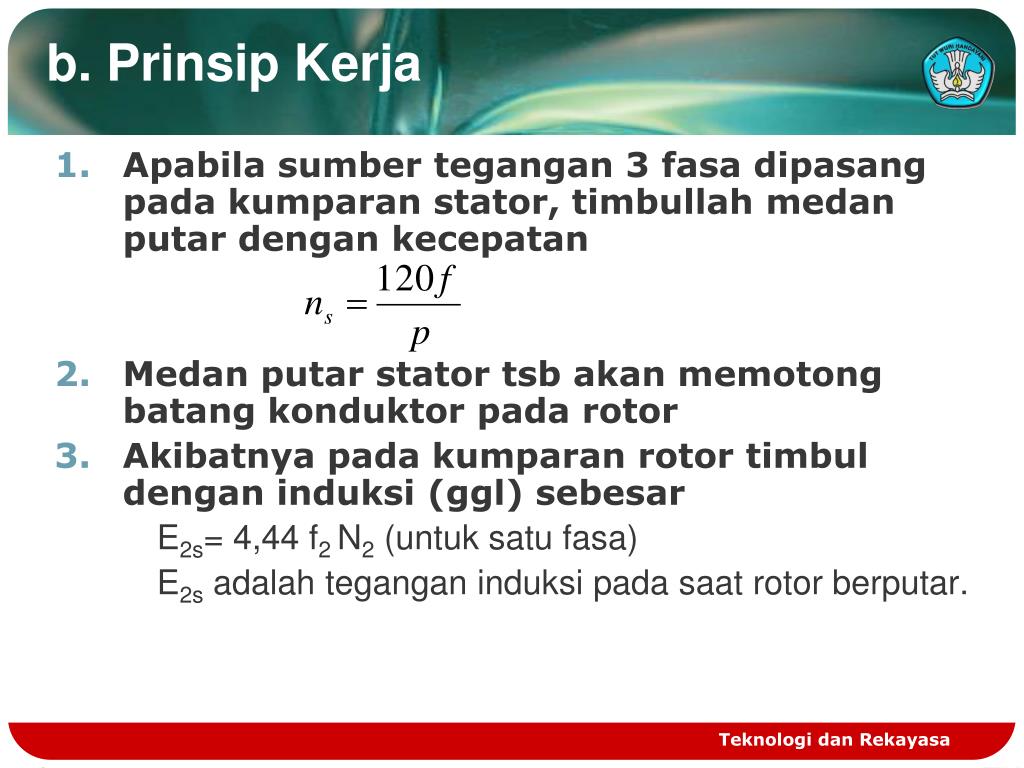

  4. b. Prinsip Kerja • Apabilasumbertegangan 3 fasadipasangpadakumparan stator, timbullahmedanputardengankecepatan • Medan putar stator tsbakanmemotongbatangkonduktorpada rotor • Akibatnyapadakumparan rotor timbuldenganinduksi (ggl) sebesar • E2s= 4,44 f2 N2 (untuksatufasa) • E2sadalahteganganinduksipadasaat rotor berputar. Teknologi dan Rekayasa

  5. 3. Karenakumparan rotor merupakanrangkaian yang tertutupggl (E) akanmenghasilkanarus (I) 4. Adanya I dalammedan magnet menimbulkan F pd rotor 5. Bilakopelmula yang dihasilkanolehgaya (F) pada rotor cukupbesaruntukmemiklkopelbeban, rotor akanberputarsearahdenganmedanputar stator. Teknologi dan Rekayasa

  6. Agar V terinduksidiperlukanperbedaanrelatifantarakec.medanputar stator (ns) dengankec. Medan putar rotor (nr) • Perbedaan ns dannrdisebutslip(S) dinyatakan dg: • Bila ns = nrtidakakanberputarkarena V tidakterinduksidan I tidakmengalirpadakumparan rotor = tidakadakopel. Jadikopeltimbulbila ns >nr . • Itulahkenapadisebut motor takserempakatauasinkron Teknologi dan Rekayasa

  7. Sistem Instalasi • Pemilihankabel • Pengaman • Starter Teknologi dan Rekayasa

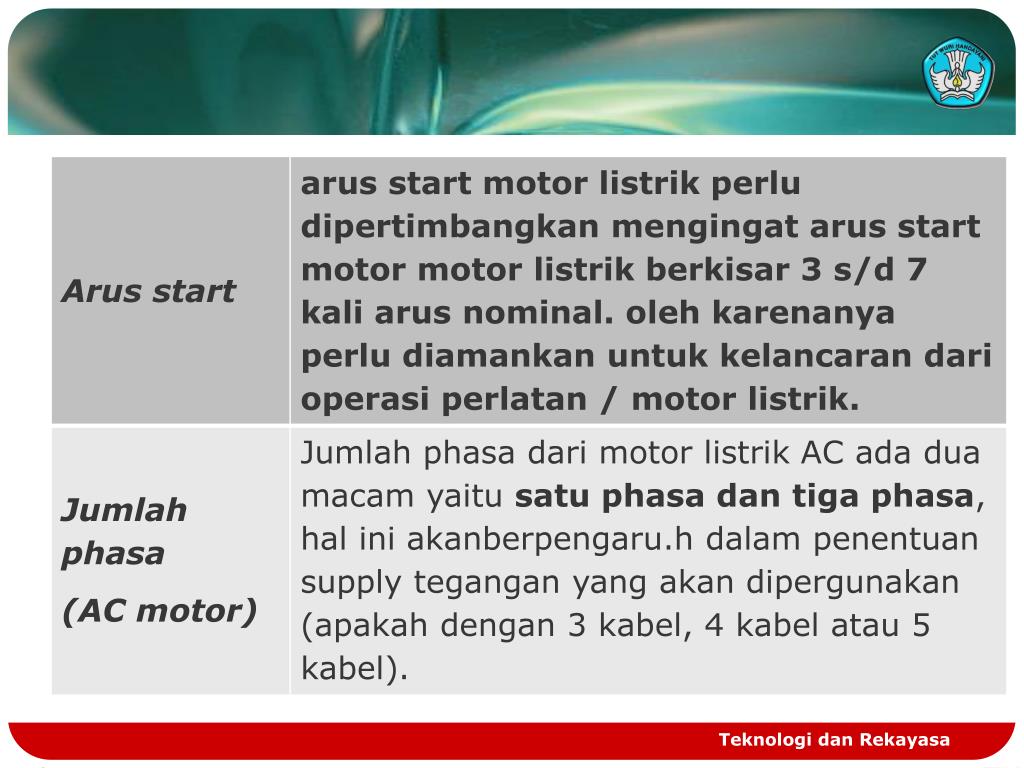

  8. Instalasi Motor motor Listrik • Dalammeng-install motor listrikbeberapapertimbangan yang diperlukanadalah : • tegangan supply motor listrik (AC atau DC) • daya motor listrik3. • Arus start. • Jumlahphasadari motor listrik (untuk AC motor). • Teganganphasadari motor listrik (untuk AC motor) Teknologi dan Rekayasa

  9. Teknologi dan Rekayasa

  10. Teknologi dan Rekayasa

  11. Teknologi dan Rekayasa

  12. Saluran 3 phase Vp=Vp-p Vp=Vp-n Teknik Mesin

  13. Motor Listrik 1 phase • Prinsipkerja • struktur motor fasatunggalsamadengan motor induksitigafasajenis rotor sangkar, kecualikumparanstatornya yang hanyaterdiridarisatufasa. • kumparan stator 3 fasabiladihubungkandengansumberteganganbolak-balikakanmenghasilkansuatumedan magnet yang berputarterhadapruang = prinsip motor induksi. • Fasatunggaltidakmenghasilkanmedanputar. Teknologi dan Rekayasa

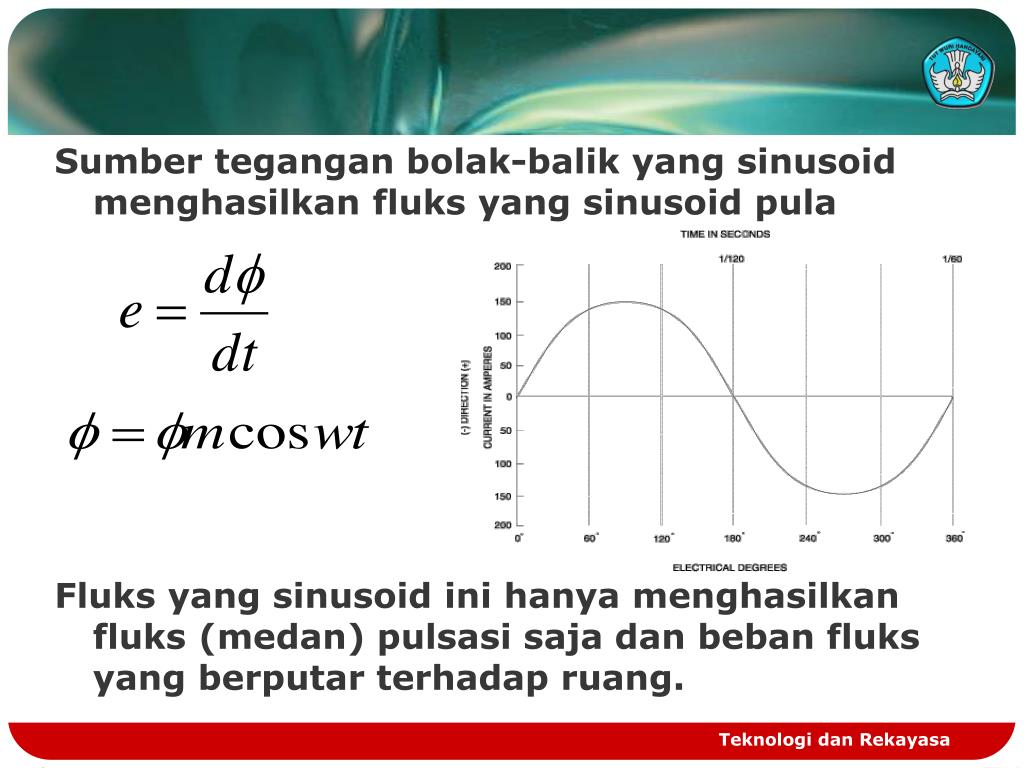

  14. Sumberteganganbolak-balik yang sinusoid menghasilkanfluks yang sinusoid pula Fluks yang sinusoid inihanyamenghasilkanfluks (medan) pulsasisajadanbebanfluks yang berputarterhadapruang. Teknologi dan Rekayasa

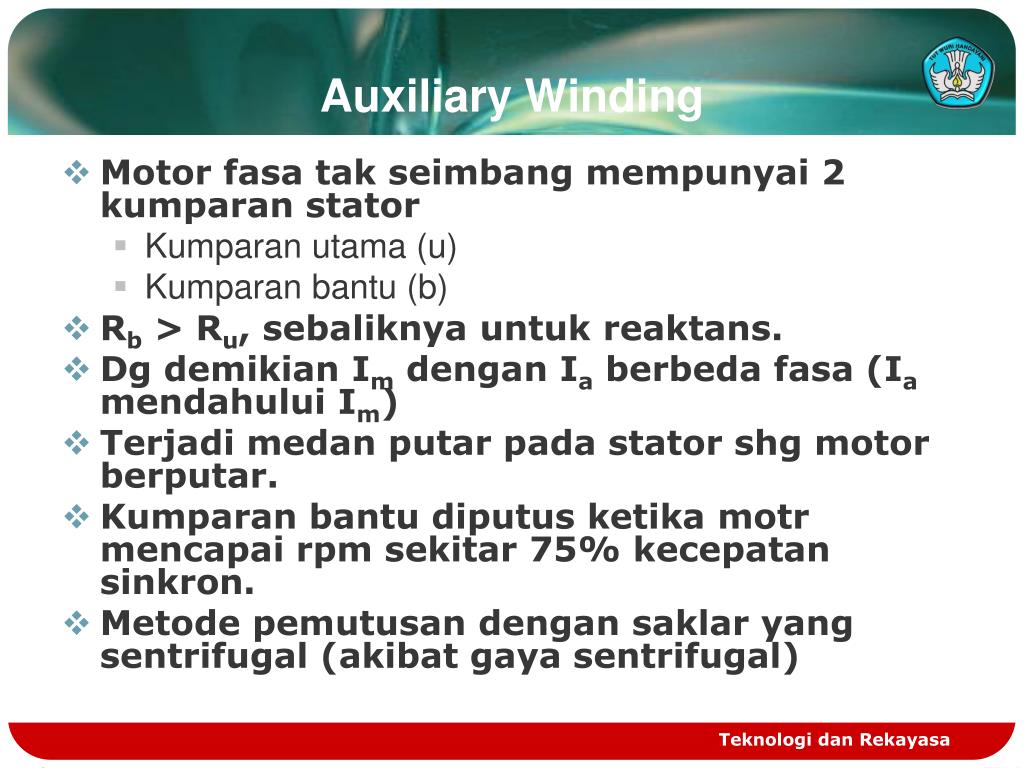

  15. Auxiliary Winding • Motor fasatakseimbangmempunyai 2 kumparan stator • Kumparanutama (u) • Kumparan bantu (b) • Rb > Ru, sebaliknyauntukreaktans. • Dg demikianImdenganIaberbedafasa (IamendahuluiIm) • Terjadimedanputarpada stator shg motor berputar. • Kumparan bantu diputusketikamotrmencapai rpm sekitar 75% kecepatansinkron. • Metodepemutusandengansaklar yang sentrifugal (akibatgayasentrifugal) Teknologi dan Rekayasa

  16. Motor Kapasitor • Dipasang kapasitor pada rangkaian kumparan bantu = beda fasa 90o antara Im dan Ia (Ia terdahulu 90o Im ) • Diperoleh kopel mula yang lebih besar Teknologi dan Rekayasa

  17. Generator • SistemEksitasidanpembangkitantegangan • Frekwensi • Faktorbeban generator • Instalasikapal (wiring diagram) Teknologi dan Rekayasa

  18. SistemEksitasidanpembangkitantegangan Direct self excitation InDirect self excitation Separatelly excited Teknologi dan Rekayasa

  19. Terima kasih Thank You Teknologi dan Rekayasa
