Problem 08-1:

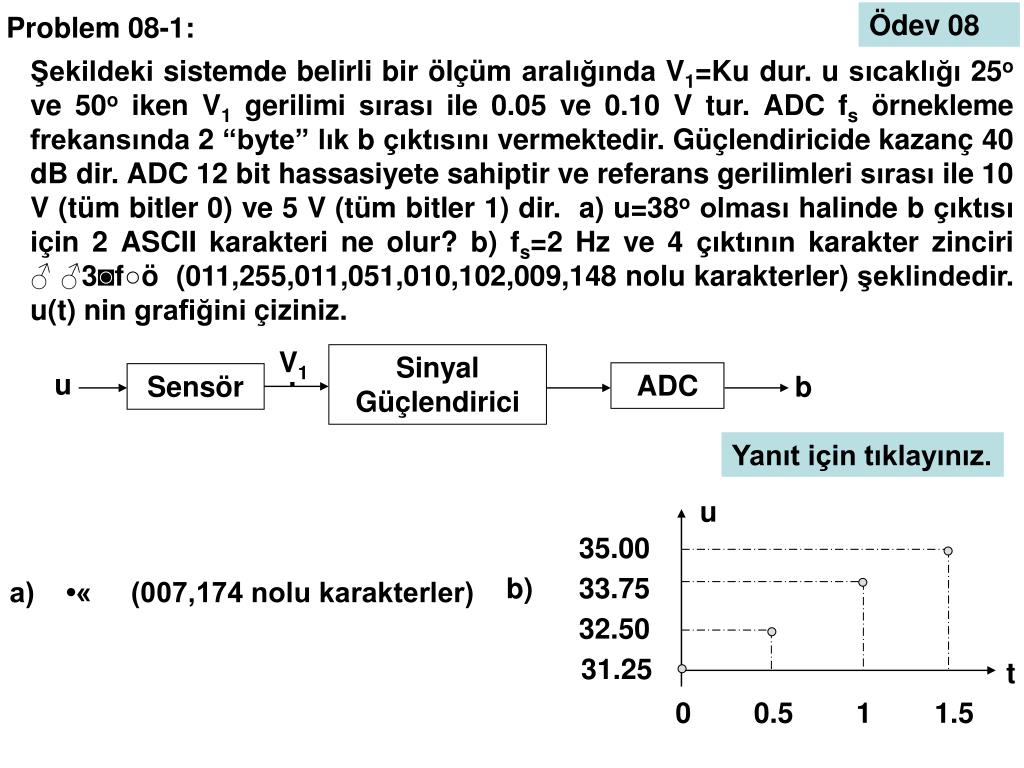

1. V1 Sinyal Güçlendirici . u ADC Sensör b u 35.00 b) 33.75 32.50 31.25 t 0 0.5 1 1.5 Ödev 08 Problem 08-1: Şekildeki sistemde belirli bir ölçüm aralığında V1=Ku dur. u sıcaklığı 25o ve 50o iken V1 gerilimi sırası ile 0.05 ve 0.10 V tur. ADC fs örnekleme frekansında 2 “byte” lık b çıktısını vermektedir. Güçlendiricide kazanç 40 dB dir. ADC 12 bit hassasiyete sahiptir ve referans gerilimleri sırası ile 10 V (tüm bitler 0) ve 5 V (tüm bitler 1) dir. a) u=38o olması halinde b çıktısı için 2 ASCII karakteri ne olur? b) fs=2 Hz ve 4 çıktının karakter zinciri ♂ ♂3◙f○ö (011,255,011,051,010,102,009,148 nolu karakterler) şeklindedir. u(t) nin grafiğini çiziniz. Yanıt için tıklayınız. a) •« (007,174 nolu karakterler)

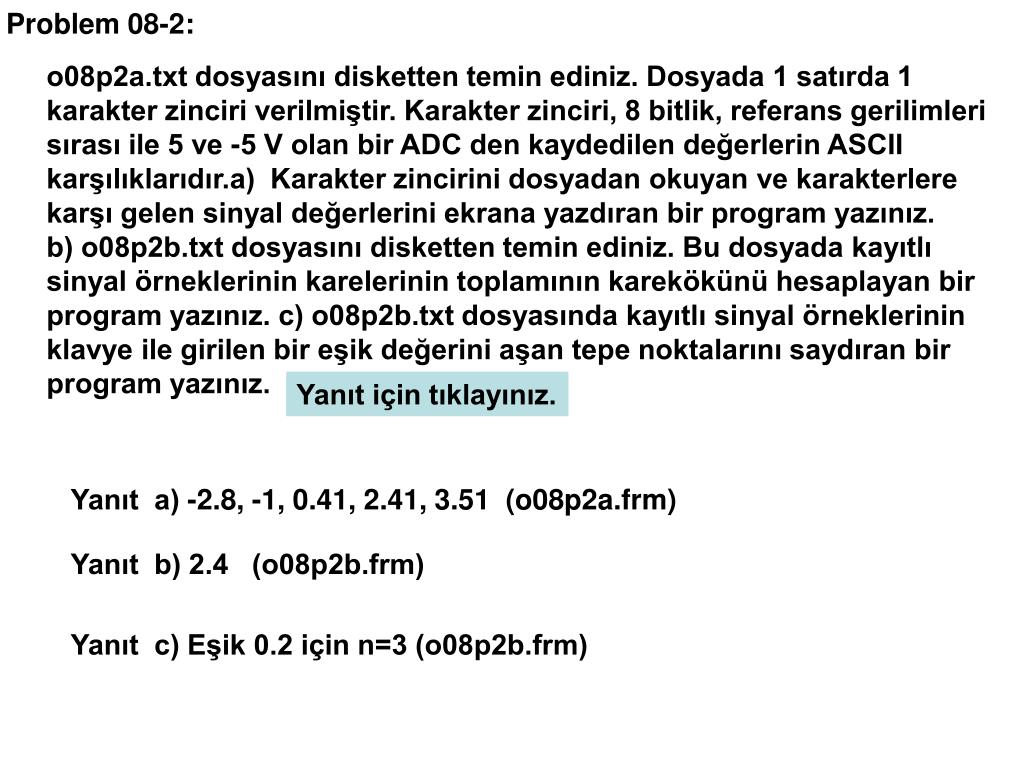

2. Problem 08-2: o08p2a.txt dosyasını disketten temin ediniz. Dosyada 1 satırda 1 karakter zinciri verilmiştir. Karakter zinciri, 8 bitlik, referans gerilimleri sırası ile 5 ve -5 V olan bir ADC den kaydedilen değerlerin ASCII karşılıklarıdır.a) Karakter zincirini dosyadan okuyan ve karakterlere karşı gelen sinyal değerlerini ekrana yazdıran bir program yazınız. b) o08p2b.txt dosyasını disketten temin ediniz. Bu dosyada kayıtlı sinyal örneklerinin karelerinin toplamının karekökünü hesaplayan bir program yazınız. c) o08p2b.txt dosyasında kayıtlı sinyal örneklerinin klavye ile girilen bir eşik değerini aşan tepe noktalarını saydıran bir program yazınız. Yanıt için tıklayınız. Yanıt a) -2.8, -1, 0.41, 2.41, 3.51 (o08p2a.frm) Yanıt b) 2.4 (o08p2b.frm) Yanıt c) Eşik 0.2 için n=3 (o08p2b.frm)

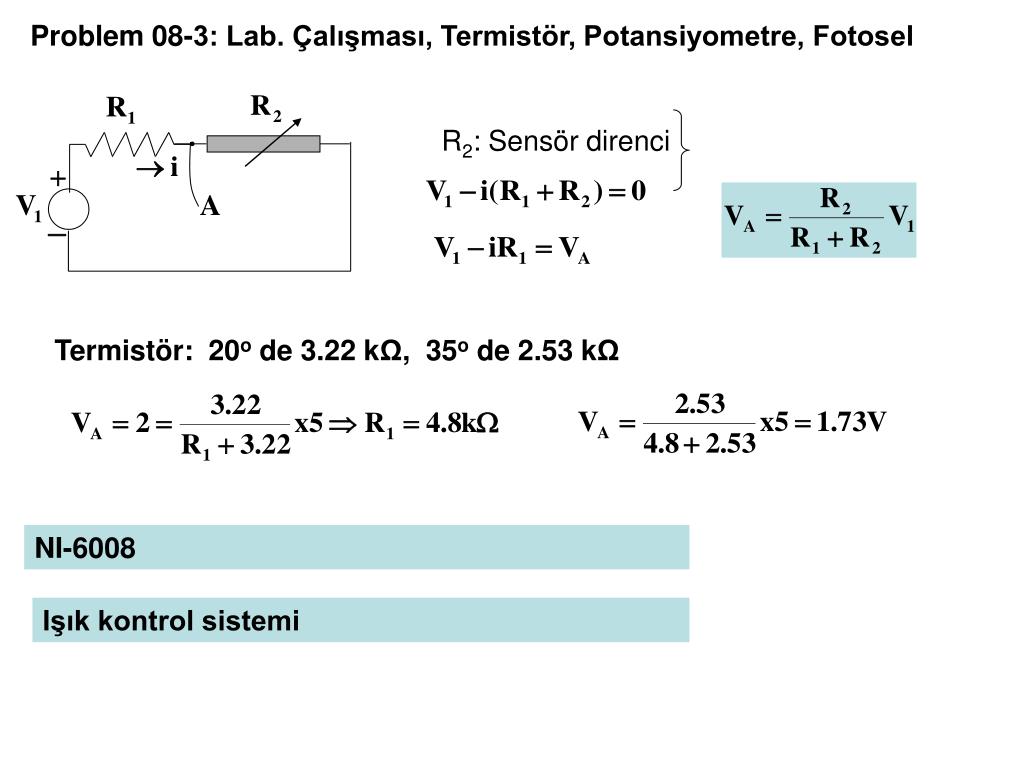

3. Problem 08-3: Lab. Çalışması, Termistör, Potansiyometre, Fotosel R2: Sensör direnci Termistör: 20o de 3.22 kΩ, 35o de 2.53 kΩ NI-6008 Işık kontrol sistemi
