① Drawing 을 위한 환경설정

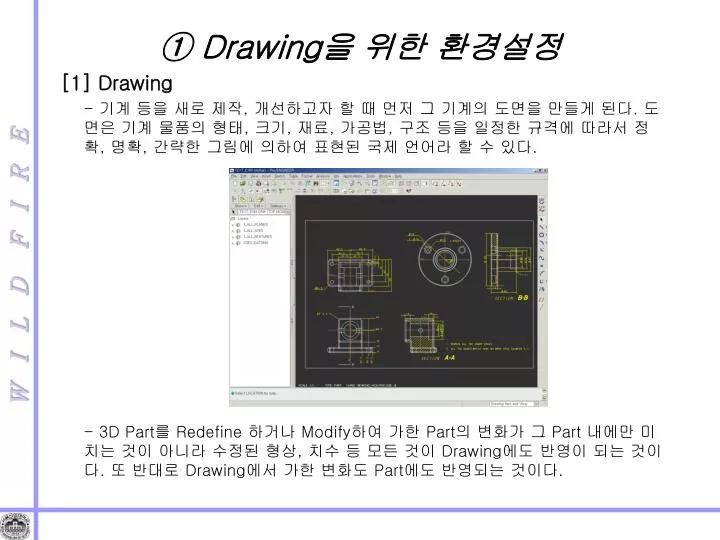

1. ① Drawing을 위한 환경설정 기계 등을 새로 제작, 개선하고자 할 때 먼저 그 기계의 도면을 만들게 된다. 도면은 기계 물품의 형태, 크기, 재료, 가공법, 구조 등을 일정한 규격에 따라서 정확, 명확, 간략한 그림에 의하여 표현된 국제 언어라 할 수 있다. [1] Drawing 3D Part를 Redefine 하거나 Modify하여 가한 Part의 변화가 그 Part 내에만 미치는 것이 아니라 수정된 형상, 치수 등 모든 것이 Drawing에도 반영이 되는 것이다. 또 반대로 Drawing에서 가한 변화도 Part에도 반영되는 것이다.

2. [2] Drawing을 위한 Config.pro Config.pro 파일은 3D Part를 생성하고자 할 때나 Drawing을 만들고자 할 때 중요한 역할을 한다. 여러 작업자가 같은 환경에서 작업을 하도록 할 수 있으며, 사용자에 최적화된 환경을 설정 할 수도 있기 때문에 능률을 최다한 높일 수 있는 것이다. Config.sup Pro/ENGINEER가 인스톨된 디렉토리 > Text > Config.sup Config.pro Pro/ENGINEER >시작 디렉토리 > Config.sup 시작 디렉토리는 바탕화면 아이콘에서 설정하는 디렉토리 Config.sup 작업 디렉토리 > Config.sup Pro/ENGINEER의 Working Directory를 말한다. Config.sup 작업 디렉토리 > Config.sup Pro/ENGINEER의 Working Directory를 말한다.

3. Config.sup : 파일은 회사의 표준 및 Pro/ENGINEER의 가장 공통적인 부분을 설정하므로 회사의 시스템 관리자만 이 파일의 옵션을 변경하는 것이 좋다. Config.pro : 파일은 사용자의 홈 디렉토리, 또는 Pro /ENGINEER를 시작한 디렉토리에 있다. 바탕화면의 Pro /ENGINEER 아이콘의 등록정보에서 시작위치를 설정하여 정할 수 있다. 시작 디렉토리와 작업 디렉토리에 있는 config.pro 내에 서로 동일한 옵션이 있다면 작업 디렉토리에 있는 옵션을 사용한다.

4. [3] Config.pro의 생성 file > Propertiyes > Drawing option 를 선택하고 원하는 디렉토리의 config.pro를 불러 오면 다음과 같이 Editor가 나타나는데 여기에 필요한 환경설정 변수를 정해주면 된다. 1 2

5. 환경설정시 각종 Option의 경우 위 그림의 ①의 위치에 원하는 옵션을 적고, Find를 클릭 하여 원하는 옵션을 선택하고, ②의 Value를 선택하거나, Browse를 이용하여 필요한 파일을 Load할 수 있다. 환경설정을 끝내고 Add / Change를 선택한다. 마지막으로 Apply를 클릭하여 변경된 사항을 적용 후 Close를 하게 되면 자신이 원하는 작업환경에서 할 수가 있다.

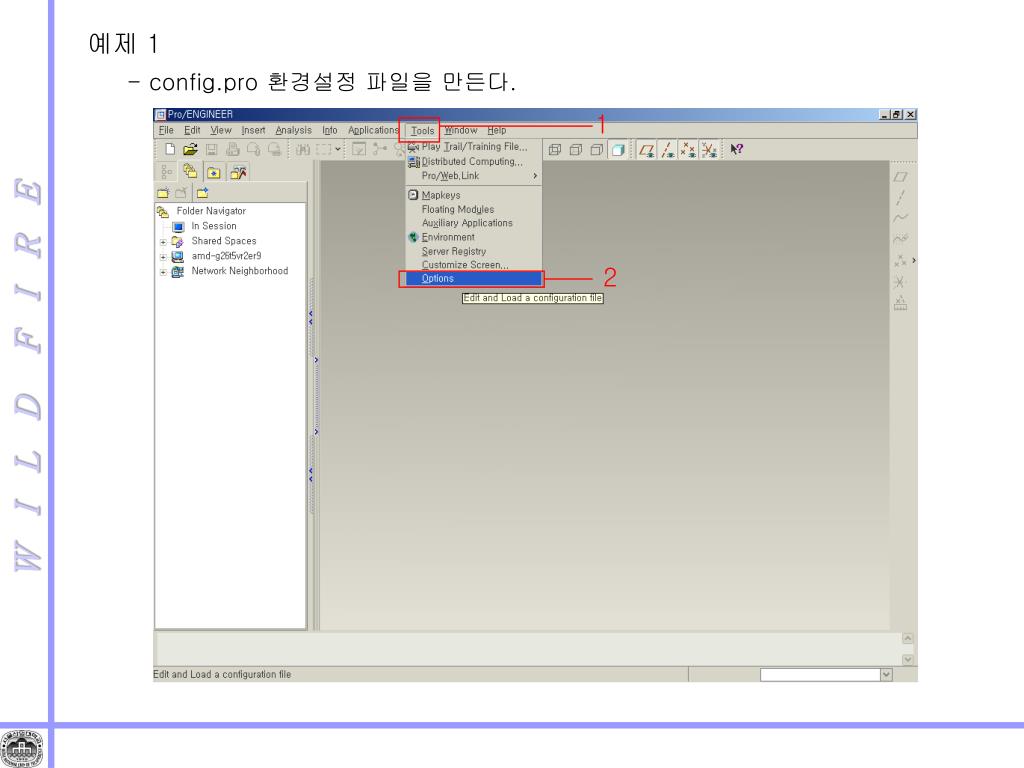

6. 예제 1 - config.pro 환경설정 파일을 만든다. 1 2

7. - Option 입력란에 bell을 적고, Find 하면 다음과 같은 Find Option창이 뜬다.

8. - 2. Choose option에 Bell파일을 클릭 후 3.Set value에 No를 선택하고 Add/Change를 클릭한다.

9. - 전과 같은 방법으로 아래 그림과 같이 옵션을 Apply설정을 적용한 뒤 Close한다.

10. ② Drawing Setup File [1] Drawing Setup File의 옵션 Drawing Setup File을 이용해 치수 및 주석, 문자의 높이, 문자의 방향, 지시 화살표의 크기, 글꼴 특성 등 여러 가지 다양한 속성들을 사용자가 원하는 대로 수정 할 수 있다.

12. 예제 1 - Drawing Setup을 위해서 새로운 Drawing을 연다.

13. - New Drawing창이 뜨면 Specify Template에서 Empty를 선택하고 OK 한다.

14. - File > Properties > Drawing Option

15. - 1 : drawing_units , 2 : mm 후 Add/Change - 1 : drawing_text_height , 2 : 2 후 Add/Change 한 뒤 OK 1 2

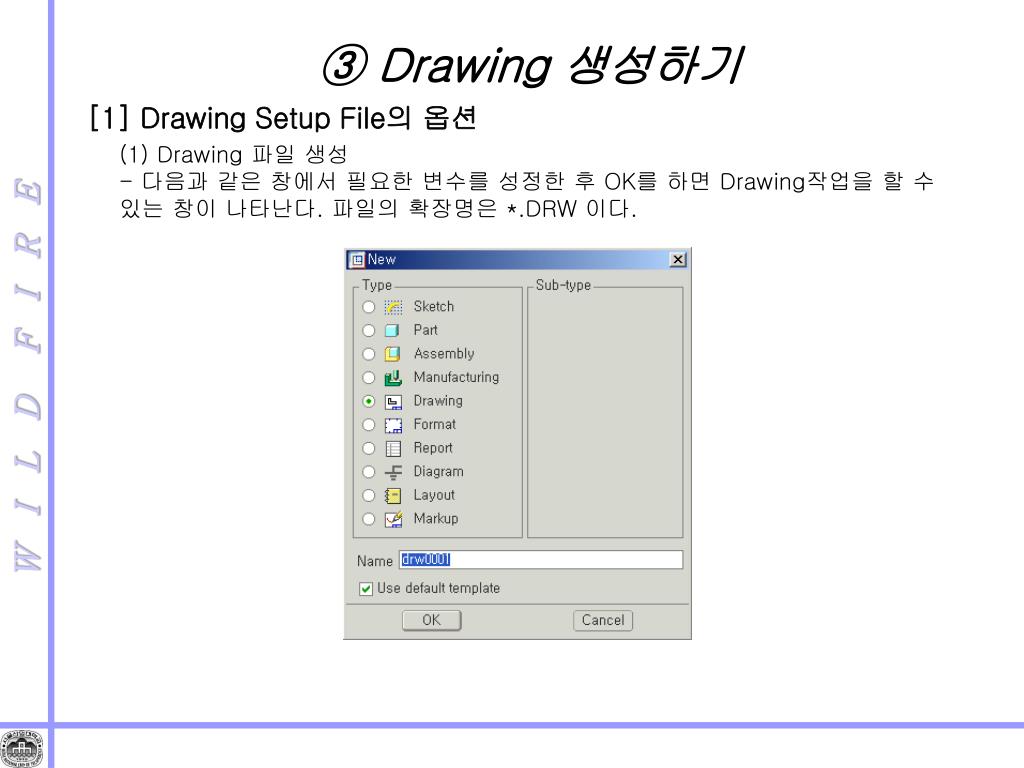

16. ③ Drawing 생성하기 [1] Drawing Setup File의 옵션 (1) Drawing 파일 생성 - 다음과 같은 창에서 필요한 변수를 성정한 후 OK를 하면 Drawing작업을 할 수 있는 창이 나타난다. 파일의 확장명은 *.DRW 이다.

17. (2) Drawing Size & Format - Drawing 파일을 생성할 때 Drawing할 용지의 크기와 방향 등을 설정해 주어야 한다. ※ 용지 설정은 나중에 변경이 가능하며 Format은 도면 작업시 어느 때나 추가할 수 있기 때문에 도면 작업의 끝에 하는 것이 유리하다. ● Default Model - Drawing에서 사용할 Part나 Assembly를 불러 온다.

18. ● Specify Template - Drawing의 양식을 다음의 세 가지 중에서 선택한다. (1) Use Template (2) Empty with Format (3) Empty

19. (3)의 Empty에서 - Orientation은 용지를 세로 방향으로 설정하는 Portrait, 용지를 가로 방향으로 설정하는 Landscape, 용지의 가로/세로 크기를 사용자가 원하는 대로 설정하는 Variable 등이 있다. Standard Size를 이용하거나 Variable를 선택했을 경우에는 가로/세로 크기를 설정한다.

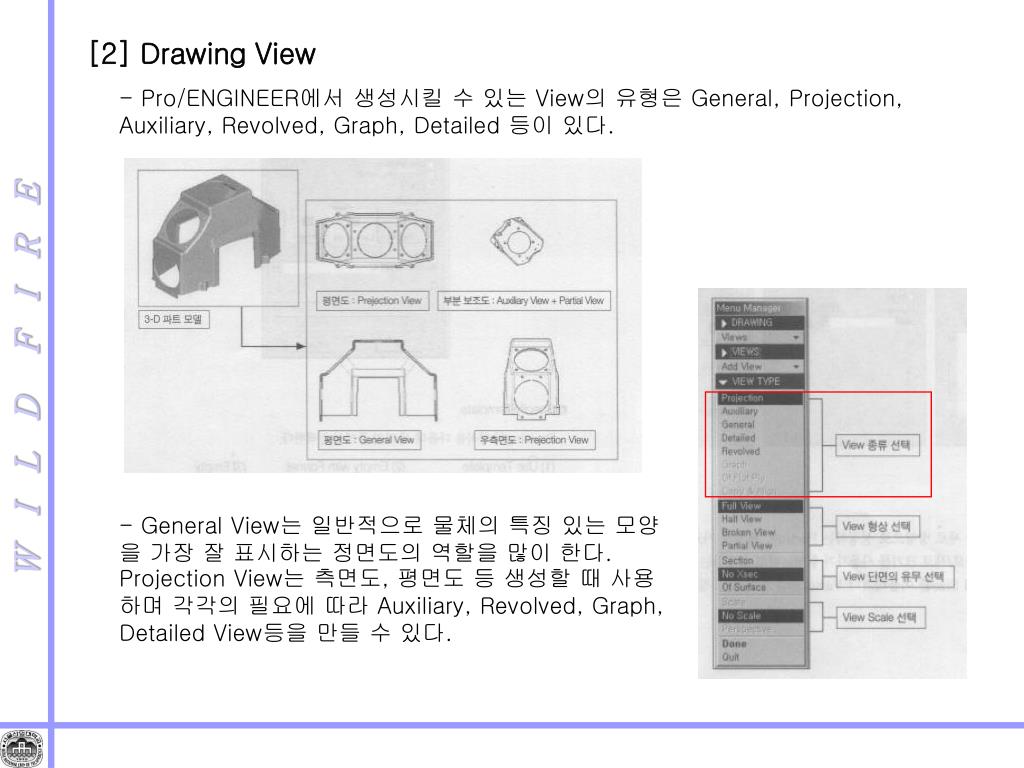

20. [2] Drawing View - Pro/ENGINEER에서 생성시킬 수 있는 View의 유형은 General, Projection, Auxiliary, Revolved, Graph, Detailed 등이 있다. - General View는 일반적으로 물체의 특징 있는 모양을 가장 잘 표시하는 정면도의 역할을 많이 한다. Projection View는 측면도, 평면도 등 생성할 때 사용하며 각각의 필요에 따라 Auxiliary, Revolved, Graph, Detailed View등을 만들 수 있다.

21. - General View는 독립적 View로서 Projection, Auxiliary, Detailed, Revolved View등의 Parent가 되고 나머지 View는 Parent view의 Orientation과 위치에 따라 형상과 위치가 달라지는 종속적인(Child) View가 된다. 즉Projection, Auxiliary, Detailed, Revolved View는 다른 View의 Child인 동시에 Parent도 될 수 있다.

22. (1) Drawing View 중 General View - General View는 앞에서 설명하였듯이 물체의 특징적인 모습을 가장 잘 표시하는 정면도 역할과 다른 View에 대한 Parent 역할을 하며 Drawing 작업시 최초로 삽입되는 View이다. - General View의 Orientation 설정 1 : Top, Bottom, Left, Right, Front, Back등의 투영방향 옵션으로 기본 데이텀 평면 DTM1, DTM2, DTM3를 선택하여 방향을 설정한다.※ FRONT로 지정된 Datum이 Screen과 평행이 된 정면으로 나타나게 되고 나머 면은 이를 기준으로 판단하면 된다.

23. - General View의 Orientation 설정 2 : 위와 같이 General View의 방향을 설정할 때 Part 또는 Assembly에서 설정하여 저장해 놓은 View를 사용할 수 있다.

24. (2) Drawing View 중 Projection View - Projected View는 앞에 설명한 General View에 종속되어지는 View로서 General View를 기준으로 Top(평면도), Bottom(정면도), Left(좌측면도), Right(우측면도)에서 바라본 정사영도이다.

25. (3) Drawing View 중 Auxiliary View - Auxiliary View는 Projected View와 좀더 다양한 범위의 View를 제동한다. Auxiliary View는 경사면, Datum 평면, 또는 축에 대해서 90도 각도로 투영시켜 얻은 View 이다. - Auxiliary View의 전형적인 예를 들자면 기울어진 평면에 대한 View라고 생각하면 된다. 경사진 면의 수직 성문에 평행하게 평면도에 투영되는데 이를 “보조투상도” 라 한다.

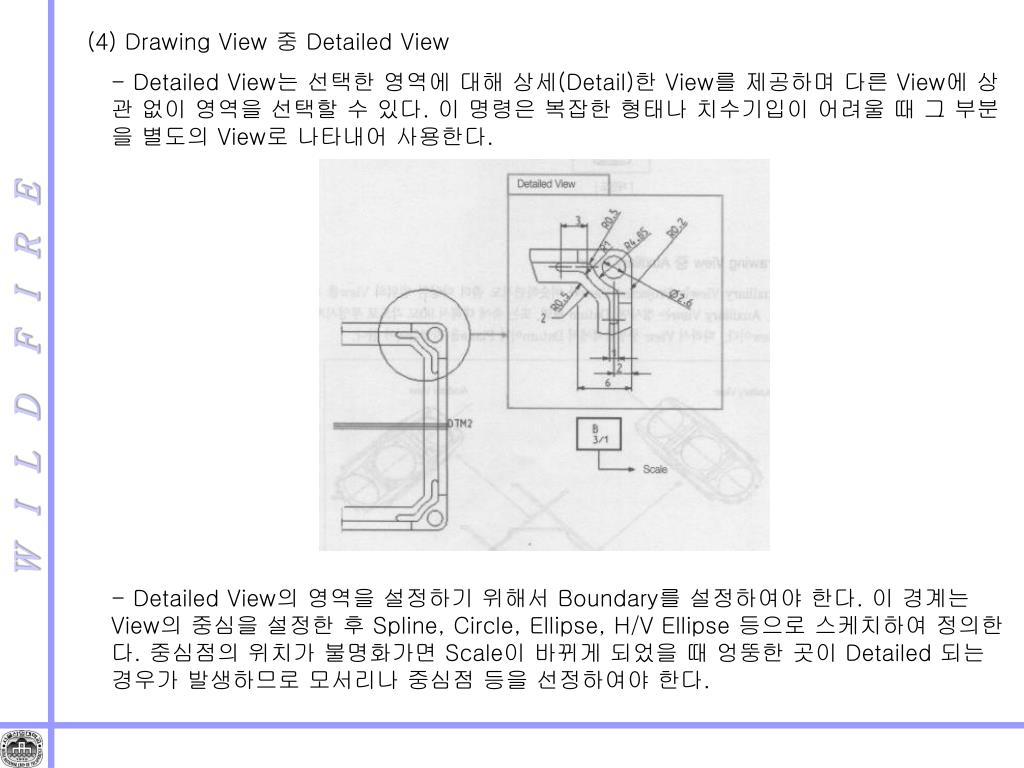

26. (4) Drawing View 중 Detailed View - Detailed View는 선택한 영역에 대해 상세(Detail)한 View를 제공하며 다른 View에 상관 없이 영역을 선택할 수 있다. 이 명령은 복잡한 형태나 치수기입이 어려울 때 그 부분을 별도의 View로 나타내어 사용한다. - Detailed View의 영역을 설정하기 위해서 Boundary를 설정하여야 한다. 이 경계는 View의 중심을 설정한 후 Spline, Circle, Ellipse, H/V Ellipse 등으로 스케치하여 정의한다. 중심점의 위치가 불명화가면 Scale이 바뀌게 되었을 때 엉뚱한 곳이 Detailed 되는 경우가 발생하므로 모서리나 중심점 등을 선정하여야 한다.

27. (5) Drawing View 중 Detailed View - 기준이 되는 View에 대해 물체의 단면을 절단면을 따라 90도 회전하고 그 길이방향으로 Offset시켜서 평면의 절단면을 볼 수 있게 한다. 다음 그린에서 cutting Plane Line은 DTM1을 이용하였다. - Revolved View의 생성은 Drawing에서 직접 생성하여 만들 수 있으며 Part 단계에서 미리 설정한 단면을 이용할 수 있다. (6) Drawing View 중 Detailed View - Part 모델 생성시 사용된 Datum Graph를 도면 속에 포함시킨 뒤에 Drawing에서 Graph View를 선택하게 되면 자동적으로 Part에 속해 있는 Datum Graph가 포함된다.

28. [3] Drawing View 옵션 - View Menu 내에는 View Type에 대한 네 가지 Option이 있는데 이 옵션은 Full, Half, broken, Partial 의 형태로 View를 다시 상세화 시켜준다.

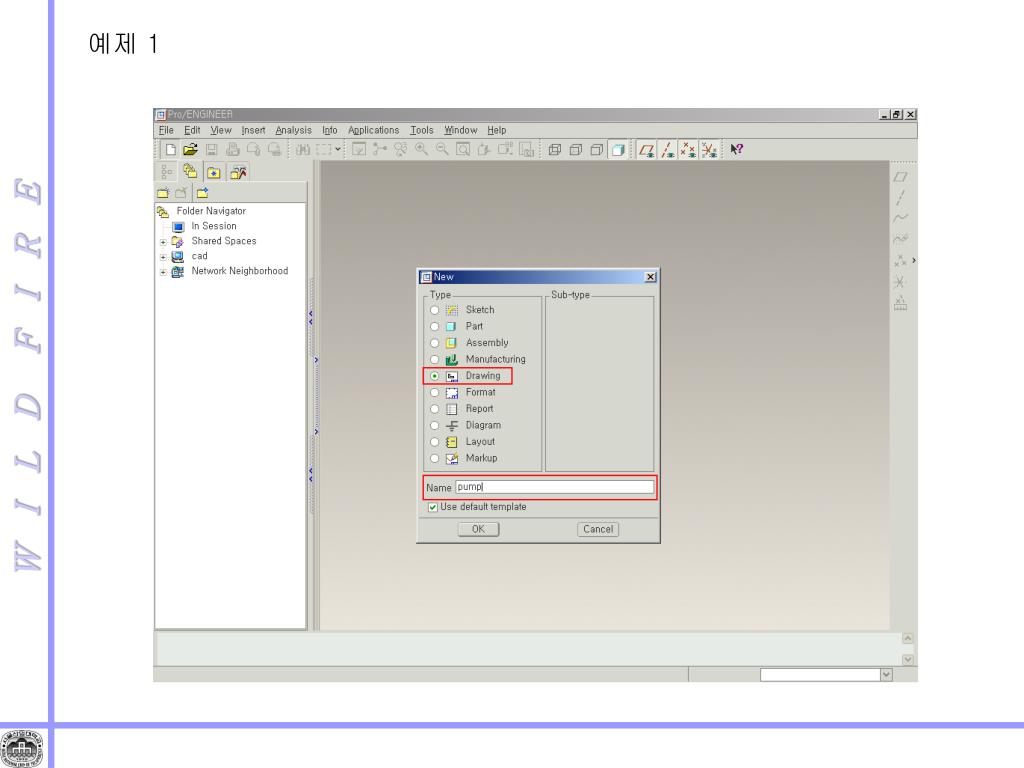

29. 예제 1

30. - 교제의 예제 CD에서 Part3> Chapter1> PUMP.PRT 선택

31. - 다음의 순서대로 클릭한다. 1 3 2 4 5 6 7

32. - 작업창 중간쯤에 마우스 왼쪽버튼을 클릭하면 아래과 같은 그림이 된다.

33. - 아래 그림과 같이 View의 방향을 잡아준다.

34. - OK 한다.

35. - Projection View를 General View의 오른쪽에 위치시킨다.

36. - Projection View를 General View의 위쪽에 위치시킨다.

37. - Projection View를 우측 상단을 Detailed View를 생성시킨다.

38. - Scale 값을 1.5 입력

40. - Detail 할 부분을 바로 그린다.

42. - 우측버튼을 눌러서 Lock을 풀어 준다.

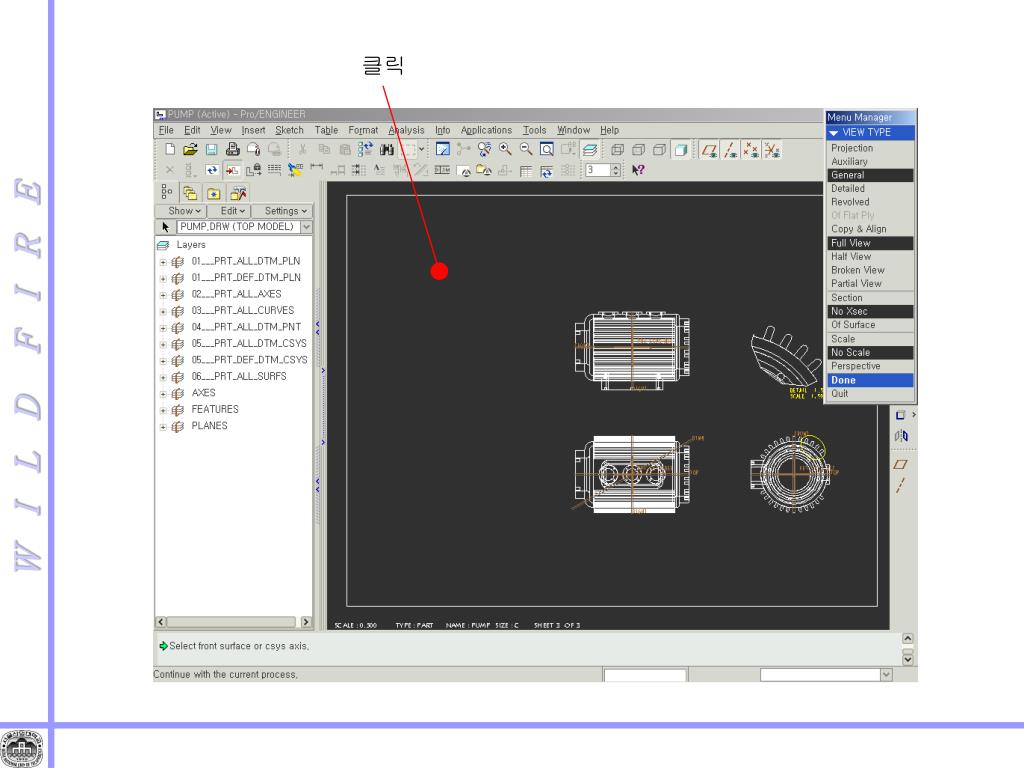

43. 클릭

44. - Angle 값 30 입력

45. - 완 료

46. - Erase : 일시적으로 안보임. Suppress에 해당 - View > Delete View : Edit > Delete(선택) - View > Erase view : Drawing Display> Drawing View visibility > Erase view (녹색사각형으로 표시됨)

47. ④Partial View 생성하기 예제 1 Part2>Chapter2>sc1_exp1.prt 새로운 파트를 불러와서 Drawing생성하기..!! -새로운 파트를 살핀 후 파일명 입력하고 Drawing을 생성 한다.

48. -Browse를 이용하여 Drawing할 모델을 찾은 후 순서대로 실행..!!

49. -첫 번째 View로 General View를 선택하여 배치한다.

50. -Orientation창을 통해 정면도 방향 설정..!!
