  1. PAREX-IT Hébert SALLEE Le 03 décembre 2013 INES

  2. Evaluation des risques de condensation au sein des parois multicouches

  3. Les sources d’humidité • Eau de construction • Eau du ciel • Eau du sol • Eau d’origine accidentelle: • Fuite • Infiltration • Inondation • Vapeur d’eau

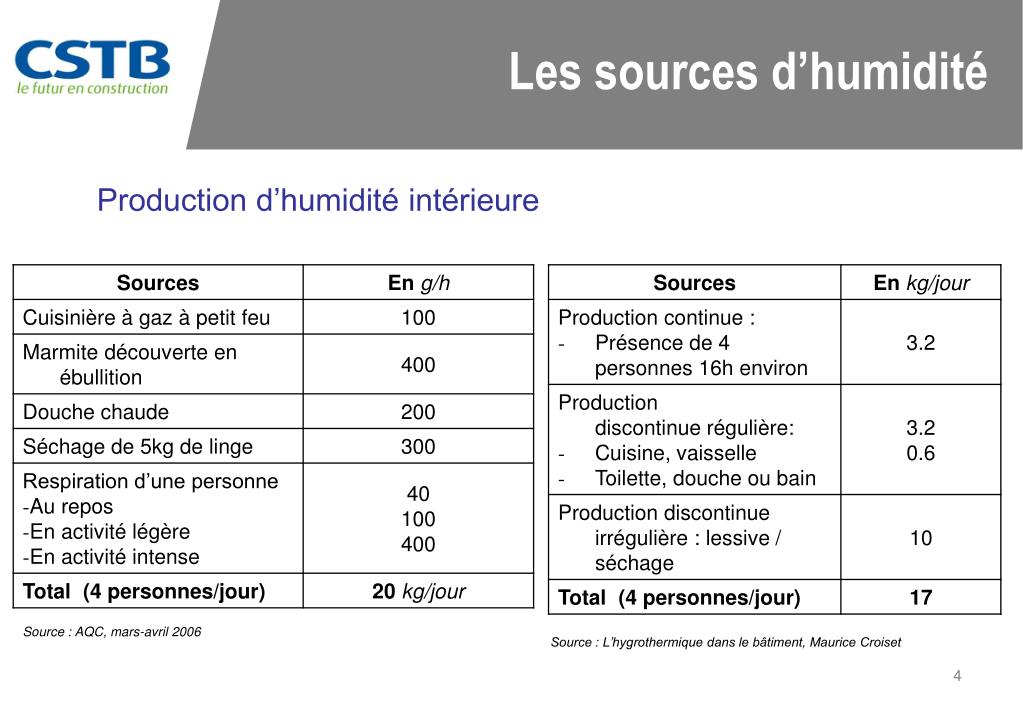

  4. Production d’humidité intérieure Les sources d’humidité Source : AQC, mars-avril 2006 Source : L’hygrothermique dans le bâtiment, Maurice Croiset

  5. Condensation • En cas de condensation: • pv = psat • T= Trosée Point de rosée Limite à partir de laquelle une partie de l’humidité contenue dans l’air sous forme de vapeur se condense Température de rosée Source: AQC

  6. Classement des locaux Les sources d’humidité W : quantité de vapeur d'eau produite à l'intérieur du local en grammes par heure (g/h) n : taux horaire de renouvellement d'air en mètres cubes par heure (m³/h) Source : DTU 31.2 Construction de maisons et bâtiments à ossature en bois

  7. Ambiance intérieure Hiver: 1eroctobre au 30 avril : • Température: constante à 20°C • HR: Prise en compte du W/n=5 kg/m3 Eté: 1er Mai au 30 septembre • Température : • augmente de 20°C à 25°C du 1er mai au 1er juillet. • constante à 25°C jusqu’au 31 août. • diminue de 25°C à 20°C 1er au 30 septembre. • HR:

  8. Climat Extérieur • Climat de Nancy: • Considéré comme un climat des plus contraignant

  9. Simulation Logiciel WUFI 1D ou 2D Prise en compte: • Du transfert de chaleur et des sources de chaleur liées à l’évaporation ou la condensation. • Du transfert de vapeur par diffusion et du transfert d’eau liquide.

  10. Simulations • Les paramètres d’entrée pour chaque constituant : • la résistance à la diffusion de vapeur d’eau (μ, sans dimension) ( ), • la courbe de sorption (variation de la teneur en eau d’un produit en équilibre dans des ambiances à différents taux d’humidité), • la conductivité thermique (, en W/(m.K)), • la chaleur spécifique (Cp, en J/(kg.K)), • la porosité (sans dimension), • la masse volumique (ρ, en kg/m3).

  11. PAREX_IT Form. du 19/10/12 1/2

  12. PAREX_IT Form. du 19/10/12 2/2 *valeurs à l’état sec

  13. Caractéristiques des matériaux

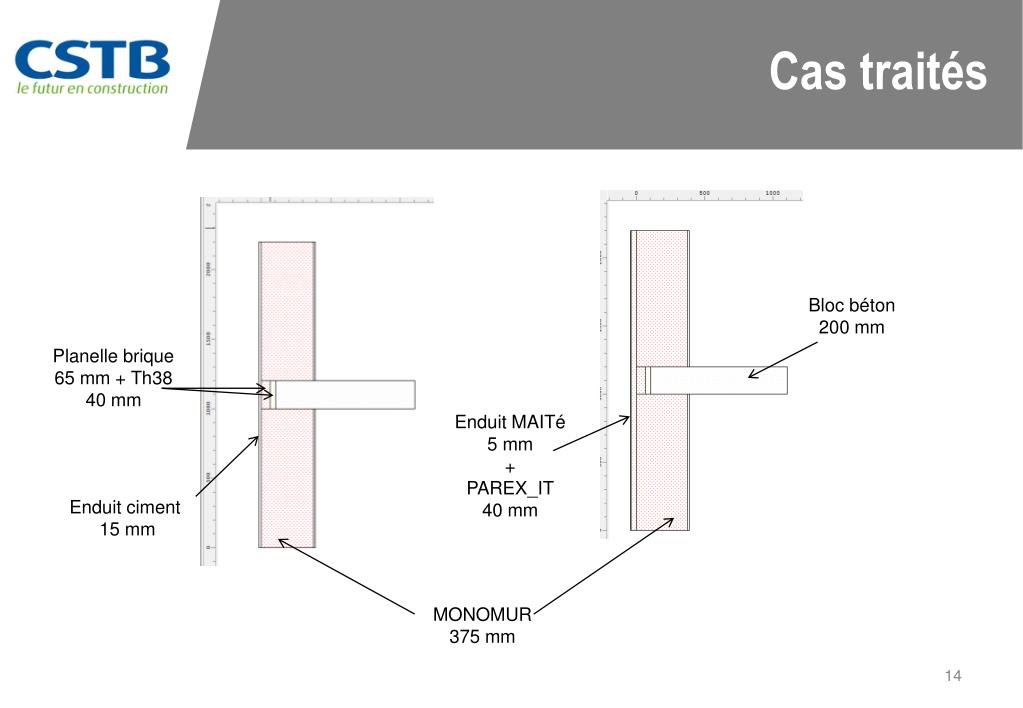

  14. Cas traités Bloc béton 200 mm Planelle brique 65 mm + Th38 40 mm Enduit MAITé 5 mm + PAREX_IT 40 mm Enduit ciment 15 mm MONOMUR 375 mm

  15. Profils de teneur en eau MONOMUR seul PSE MONOMUR + PAREX_IT La teneur en eau maximale atteinte au point le plus humide est très proche dans les deux cas < 40 kg/m3 ( la teneur en eau à saturation du béton est de 180 kg/m3 environ)

  16. Profils en HR MONOMUR + Parex_it

  17. Profils

  18. En conclusion • Dans le cas du Monomur, l’enduit Parex_it ne modifie pas de façon significative le comportement hydrique de la paroi mais améliore sa performance thermique.
