Presentation Transcript
slide1

LEGOを用いた倒立振子の制御系設計に関する研究LEGOを用いた倒立振子の制御系設計に関する研究

電気工学科 5年 36番  米田典正

指導教員  河合康典

slide2

光センサ

モータ

作成した倒立振子

はじめに

本研究ではLEGOを用いて倒立振子の作成を行う.

本発表では,

はじめに研究目的を示し,

次にLEGOで作成した倒立振子の動作の仕組みを説明する,

最後に実験結果と今後の課題について考察する.

slide3

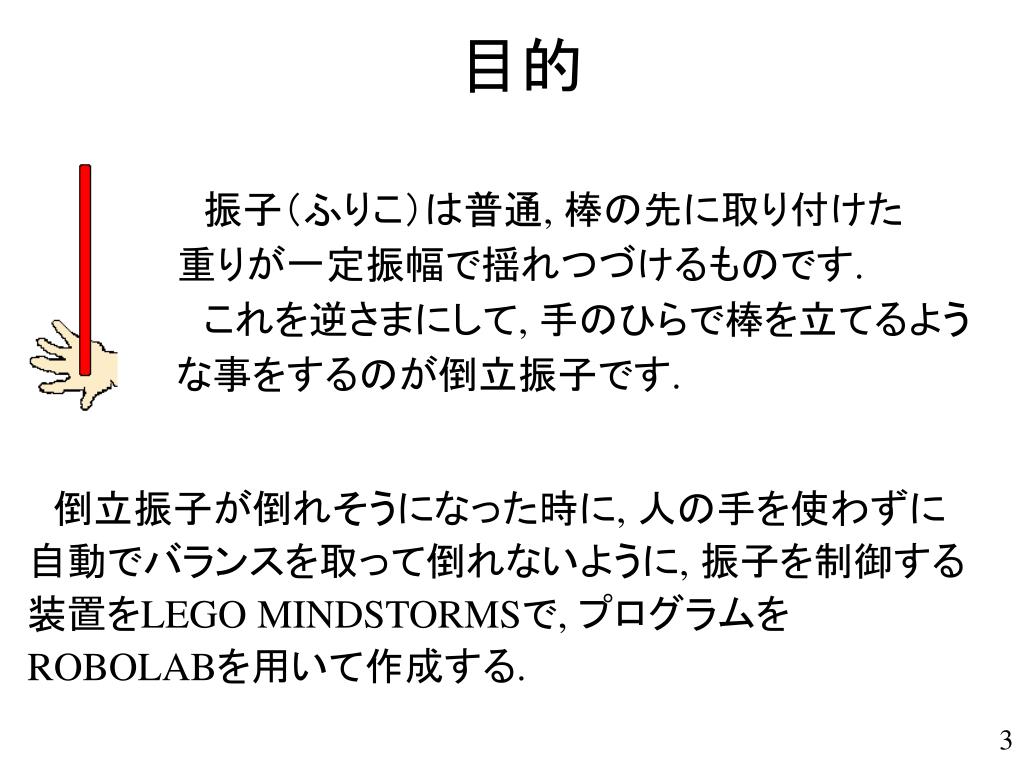

目的

 振子(ふりこ)は普通, 棒の先に取り付けた

重りが一定振幅で揺れつづけるものです.

 これを逆さまにして, 手のひらで棒を立てるような事をするのが倒立振子です.

 倒立振子が倒れそうになった時に, 人の手を使わずに自動でバランスを取って倒れないように, 振子を制御する装置をLEGO MINDSTORMSで, プログラムをROBOLABを用いて作成する.

slide4

振子

Start

光を遮る板

光センサ

光センサが棒の一定以上の*傾きを

感知すると, 本体に信号を送る

光センサが棒の傾きが一定以下になったのを感知すると今度はモータを停止させる

本体が信号をキャッチすると, それに応じてモータを動かしてバランスをとろうとする

Startに戻る

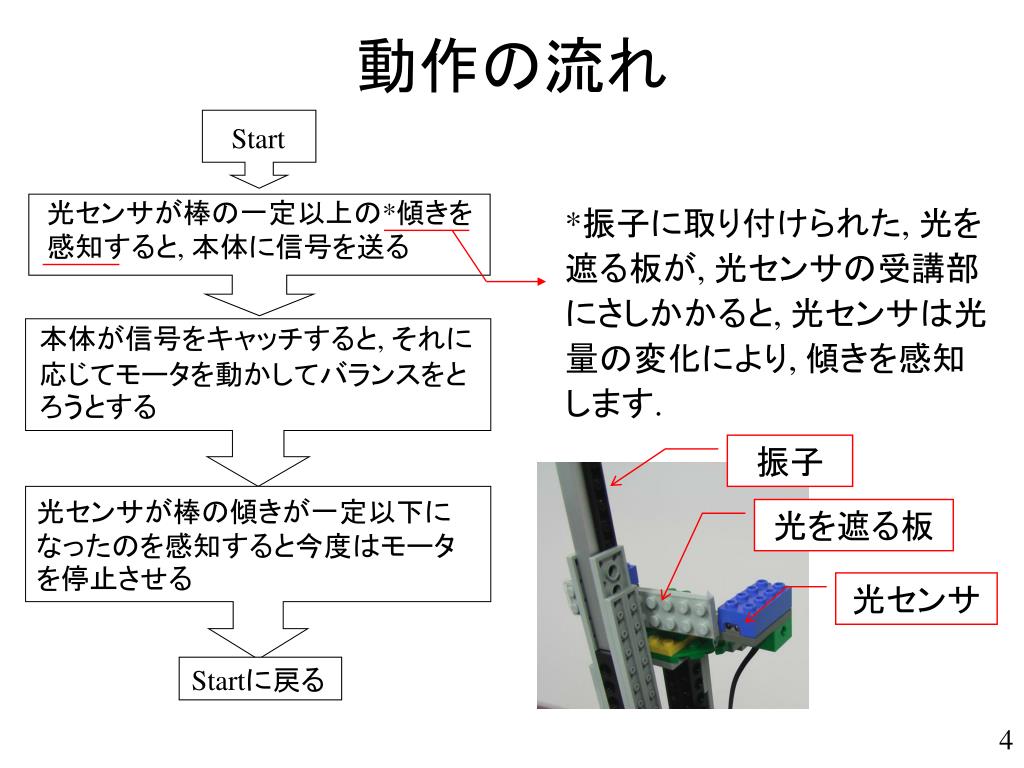

動作の流れ

*振子に取り付けられた, 光を遮る板が, 光センサの受講部にさしかかると, 光センサは光量の変化により, 傾きを感知します.

slide5

二列あるうちの上側は振子が右に倒れたときに動作し,

下側は左に倒れたときに動作する.

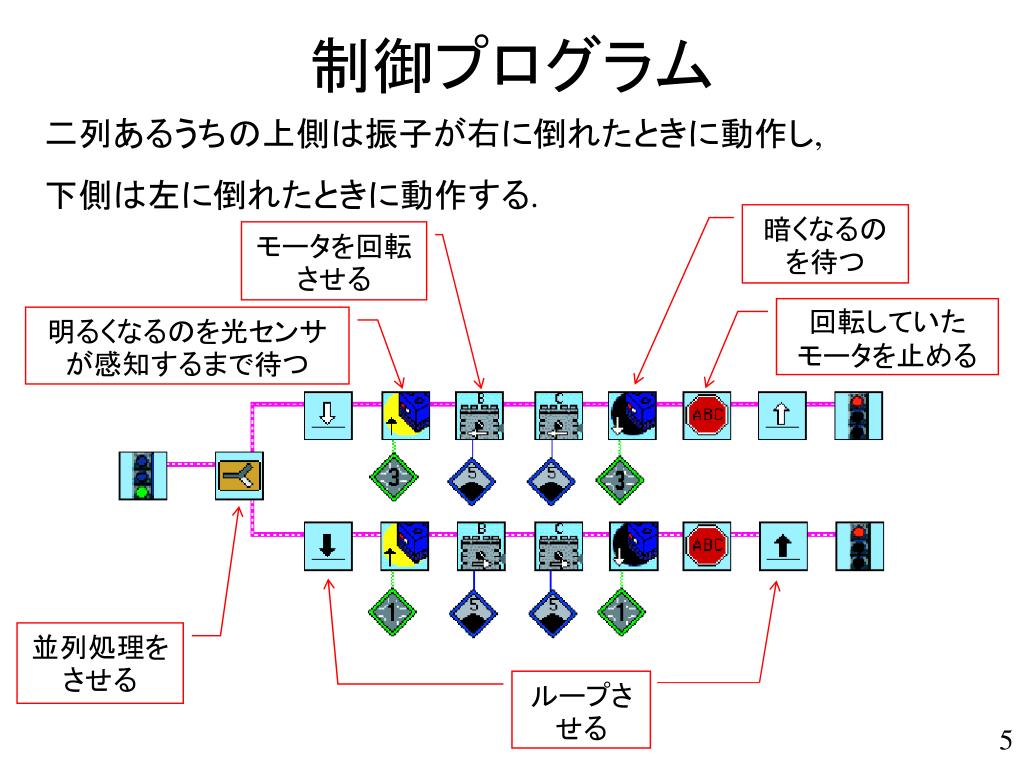

制御プログラム

暗くなるのを待つ

モータを回転させる

回転していた

モータを止める

明るくなるのを光センサが感知するまで待つ

並列処理をさせる

ループさせる

slide6

振子

速度

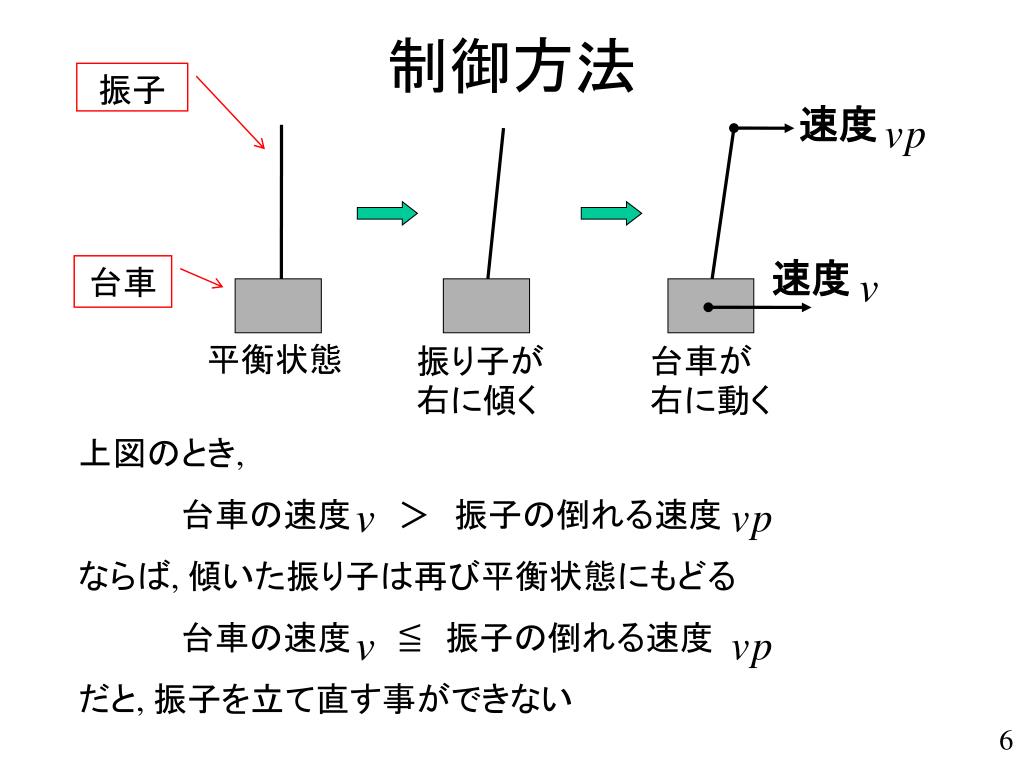

制御方法

速度

台車

平衡状態

振り子が右に傾く

台車が右に動く

上図のとき,

台車の速度  > 振子の倒れる速度

ならば, 傾いた振り子は再び平衡状態にもどる

台車の速度  ≦ 振子の倒れる速度

だと, 振子を立て直す事ができない

slide7

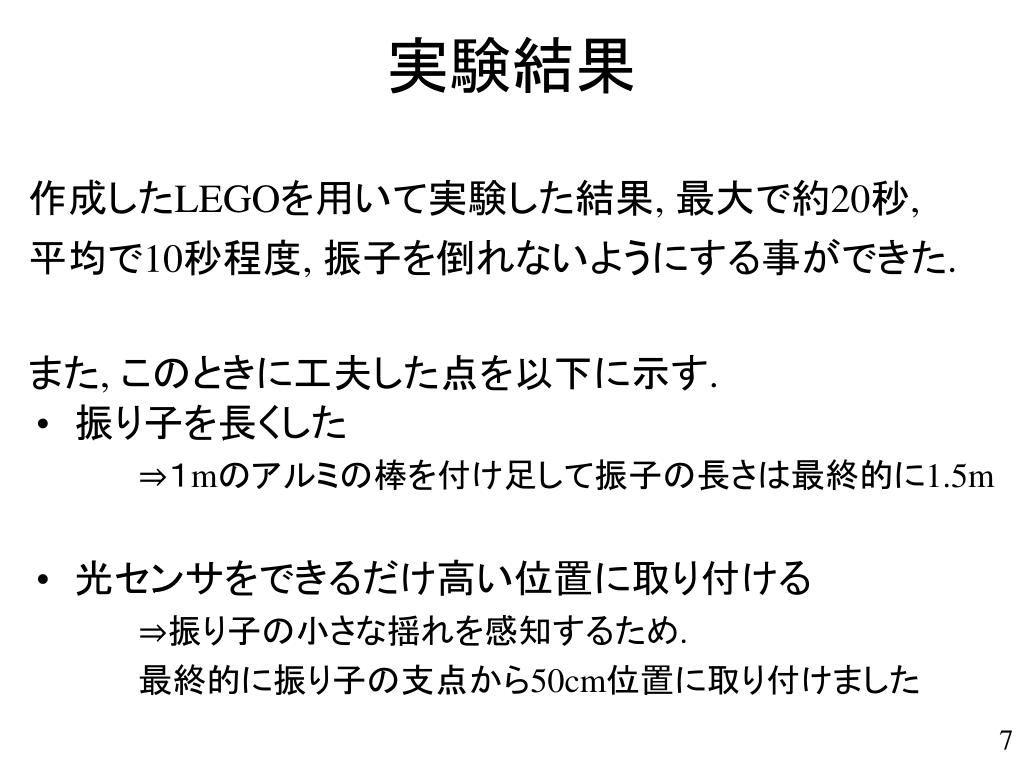

実験結果

作成したLEGOを用いて実験した結果, 最大で約20秒,

平均で10秒程度, 振子を倒れないようにする事ができた.

また, このときに工夫した点を以下に示す.

  • 振り子を長くした
  • ⇒1mのアルミの棒を付け足して振子の長さは最終的に1.5m
  • 光センサをできるだけ高い位置に取り付ける
  • ⇒振り子の小さな揺れを感知するため.
  • 最終的に振り子の支点から50cm位置に取り付けました
slide8

今後の課題

・角度センサを用いる

⇒より小さな振子の振れを感知し, すばやく対応できる

・モータの数を増やす

⇒台車部分が速く動けるようになれば, 振子が大きく振れ ても立て直す事ができる

おわりに

 本研究ではLEGOを用いて倒立振子の作成を行った.

 初めに研究目的を示し,

次にLEGOで作成した倒立振子の動作の仕組みを説明し,

最後に実験結果と今後の課題について考察した.
