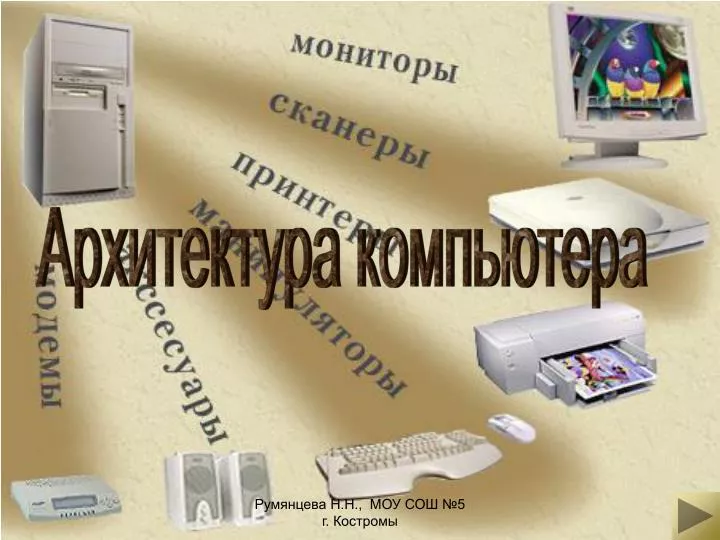

1. Архитектура компьютера Румянцева Н.Н., МОУ СОШ №5 г. Костромы

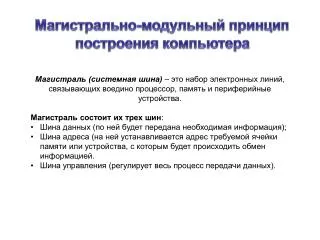

2. В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип. Модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

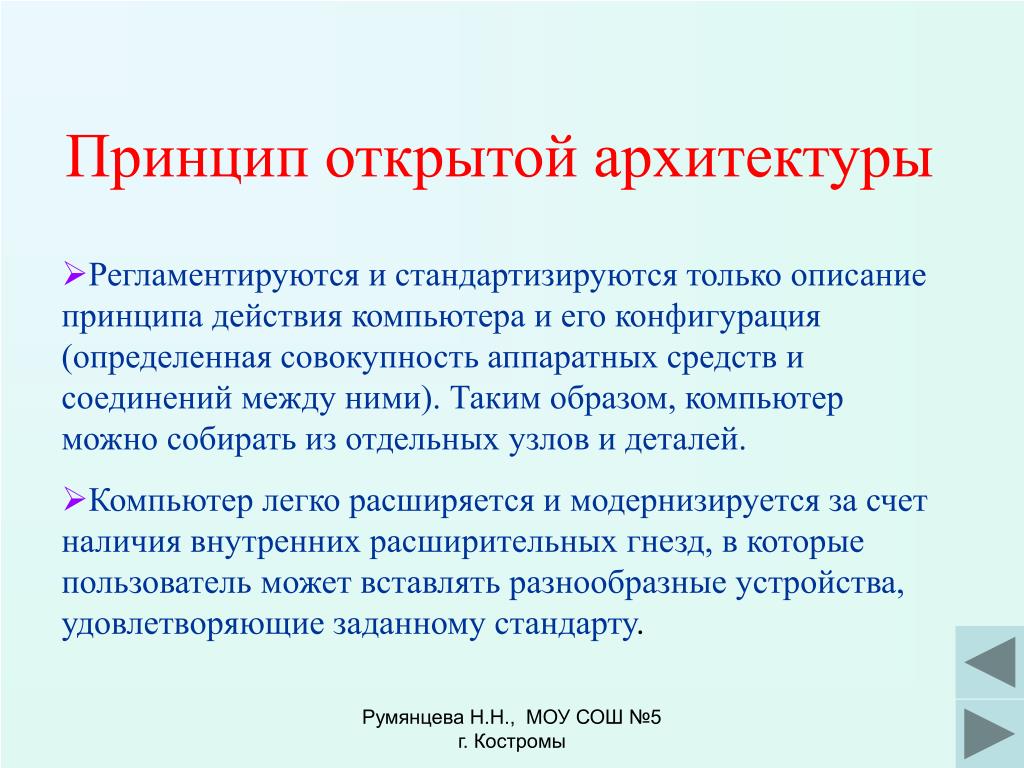

3. Принцип открытой архитектуры • Регламентируются и стандартизируются только описание принципа действия компьютера и его конфигурация (определенная совокупность аппаратных средств и соединений между ними). Таким образом, компьютер можно собирать из отдельных узлов и деталей. • Компьютер легко расширяется и модернизируется за счет наличия внутренних расширительных гнезд, в которые пользователь может вставлять разнообразные устройства, удовлетворяющие заданному стандарту. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

4. Принцип открытой архитектуры Порты устройств, разъёмы (слоты) Контроллеры (платы расширения) Системная или материнская плата Румянцева Н.Н., МОУ СОШ №5 г. Костромы

5. Разъемы для подключения устройств PS/2 mouse - Разъем для подключения мыши PS/2 KB - Разъем для подключения клавиатуры USB - Разъемы шины USB LPT1 - Разъем для подключения принтера COM1- Разъем для подключения мыши и модема VGA -Разъем для подключения монитора Game Port- Разъем для подключения игрового джойстика Line Out/SPC;Line In;Mic - гнезда для устройств звуковой карты Румянцева Н.Н., МОУ СОШ №5 г. Костромы

6. Компьютер – универсальное техническое средство для работы с информацией Ввод Обработка Хранение Передача Вывод Румянцева Н.Н., МОУ СОШ №5 г. Костромы

7. Системная плата Основным аппаратным компонентом компьютера является системная плата. На системной плате реализована магистраль обмена информацией, имеются разъемы для установки процессора и оперативной памяти, а также слоты для установки контроллеров внешних устройств Румянцева Н.Н., МОУ СОШ №5 г. Костромы

8. Логическая схема системной платы Румянцева Н.Н., МОУ СОШ №5 г. Костромы

9. Микропроцессор МИКРОПРОЦЕССОР (CPU, Central Processor Unit — ЦПУ, или центральное процессорное устройство), электронная схема, устройство обработки информации, выполненное в виде одной или нескольких больших интегральных схем. В микрокомпьютере микропроцессор выполняет функции управления и обрабатывает большую часть информации. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

10. Микропроцессор Микропроцессор — это интегральная схема, смонтированная на крошечной кремниевой пластине. Процессор содержит тысячи, или даже миллионы транзисторов, связанных между собой сверхтонкими алюминиевыми соединительными каналами, обеспечивающими их взаимодействие при записи и обработке данных, позволяя микропроцессору выполнять множество полезных функций. Конкретные задачи микропроцессора определяются программным обеспечением. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

11. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

12. Процессоры Румянцева Н.Н., МОУ СОШ №5 г. Костромы

13. СИСТЕМНЫЙ БЛОК СИСТЕМНЫЙ БЛОК микрокомпьютера, основная часть стационарного микрокомпьютера, в корпусе которого размещены источник электропитания компьютера, материнская плата с центральным процессором и оперативной памятью, платы расширения (видеокарта, звуковая карта), различные накопители (жесткий диск, дисководы, приводы CD-ROM) и дополнительные устройства. Системный блок обычно имеет несколько параллельных и последовательных портов, которые используются для подключения устройств ввода и вывода информации, таких как клавиатура, мышь, монитор, принтер. В некоторых моделях персональных компьютеров системный блок с монитором собраны в едином корпусе (AppleiMac, AcerAspire, CompaqPresario). Румянцева Н.Н., МОУ СОШ №5 г. Костромы

14. Системный блок может быть выполнен по- разному:1)Настольное исполнение (desktop, десктоп), горизонтальное; 2) В виде башни (tower, тауэр),вертикальное . Настольное исполнение Башенное исполнение Румянцева Н.Н., МОУ СОШ №5 г. Костромы

15. СИСТЕМНЫЙ БЛОК Разъёмы устройств Вид сзади Вид с боку со снятой крышкой Румянцева Н.Н., МОУ СОШ №5 г. Костромы

16. Память компьютера Внешняя Внутренняя Flash - память Оперативная (ОЗУ) КЭШ-память Специальная Диски Накопители на магнитной ленте Магнитные диски Оптические(лазерные) диски Магнитооптическиедиски Жесткий магнитный диск Гибкий магнитный диск CD-диски DVD-диски 3,5 дюйма 5,25 дюймов Румянцева Н.Н., МОУ СОШ №5 г. Костромы

17. Внешняя память Основной функцией внешней памяти компьютера является способность долговременно хранить большой объем информации (программы, документы, аудио- и видео клипы и пр.). Устройство, которое обеспечивает запись/считывание информации, называется накопителем, или дисководом, а хранитсяинформация на носителях (например, дискетах). В состав внешней памяти входят накопители на гибких магнитных дисках , накопители на жестких магнитных дисках , на оптических дисках, flash-память и др. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

18. Магнитные диски МАГНИТНЫЙ ДИСК - носитель информации в виде алюминиевого или пластмассового диска (диаметр 30-350 мм, толщина 1,5-2 мм), покрытого магнитным слоем. Информация фиксируется посредством магнитной записи. Алюминиевые жесткие (т. н. винчестерские) магнитные диски компонуют в пакеты (стопки) по 4-16 шт.; емкость 1 пакета 102-103 Мбайт. Гибкие пластмассовые магнитные диски (флоппи-диски) размещаются по одному в специальных кассетах (кассета с флоппи-диском называется дискетой); емкость 1 дискеты 0,1-1 Мбайт. Дискеты бывают 3,5 дюйма и 5,25 дюйма. Жесткий диск Румянцева Н.Н., МОУ СОШ №5 г. Костромы

19. Лазерные дисководы В лазерных дисководах CD-ROMи DVD-ROMиспользуется оптический принцип записи и считывания информации. Информация на лазерном диске записывается на одну спиралевидную дорожку (как на грампластинке), содержащую чередующиеся участки с различной отражающей способностью. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

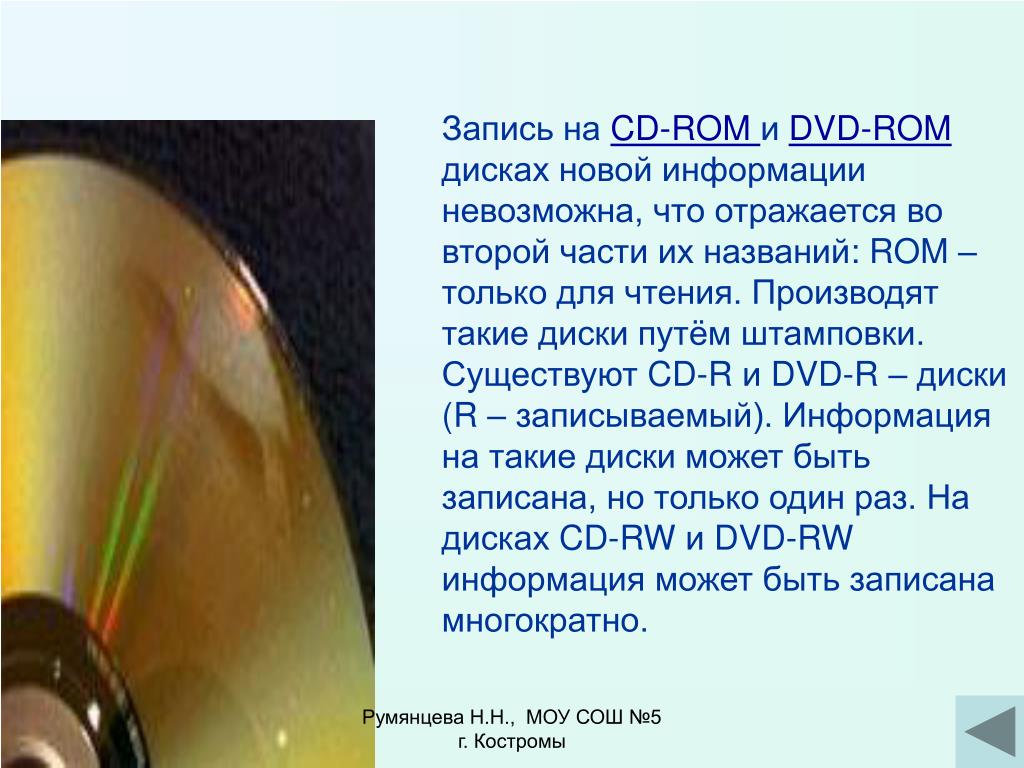

20. Запись на CD-ROMи DVD-ROM дисках новой информации невозможна, что отражается во второй части их названий:ROM – только для чтения. Производят такие диски путём штамповки. Существуют CD-R и DVD-R – диски (R – записываемый). Информация на такие диски может быть записана, но только один раз. На дисках CD-RW и DVD-RW информация может быть записана многократно. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

21. Стример Устройство для записи информации на кассеты с магнитной лентой. Стримеры имеют ёмкость от 20 Мбайт до 40 Гбайт, скорость чтения-записи данных от 100 Кбайт/с до 5 Мбайт/си более. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

22. Магнитооптические съёмные диски Магнитооптические съёмные диски используются для резервирования данных и для хранения редко используемых данных. Ёмкость дисков от 230 Мбайт до 4.6 Гбайт. Диски бываю 3.5 и 5.25 дюймов. Скорость обмена данными 1-5 Мбайт/с. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

23. flash-память flash-память позволяет записывать и хранить данные в микросхемах. Карты flash-памяти обеспечивают высокую сохранность данных при их использовании в портативных компьютерах, цифровых камерах и др. flash-память представляет микросхему, помещённую в плоский корпус. Информационная ёмкость flash-памяти 512 Мбайт. Карта flash-памяти Микросхема flash-памяти Румянцева Н.Н., МОУ СОШ №5 г. Костромы

24. Устройства ввода информации Румянцева Н.Н., МОУ СОШ №5 г. Костромы

25. Клавиатура • Клавиатура компьютера напоминает пишущую машинку. Её назначение аналогично – набирать текст. Но в компьютере набираемый текст не печатается сразу на бумаге, а запоминается во внешней памяти и выводится на экран. Кроме набора текста клавиатура используется для управления компьютером. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

26. Клавиши клавиатуры. - Алфавитно-цифровое поле( ввод символов русского и латинского алфавита, цифр, арифметических знаков, знаков препинания и некоторых специальных символов:@, $ и т.д. - Функциональные клавиши <F> ÷ <F12>, назначение их меняется в зависимости от используемой программы. - Клавиши управления курсором • Поле клавиш малой цифровой клавиатуры, работает в двух режимах: • NumLok включен – режим быстрого ввода цифр. • 2. NumLok выключен – режим управления курсором. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

27. Клавиши клавиатуры. Поле клавиш малой цифровой клавиатуры Функциональные клавиши Алфавитно-цифровое поле Клавиши управления курсором Румянцева Н.Н., МОУ СОШ №5 г. Костромы

28. Координатные устройства ввода Для ввода графической информации и для работы с графическим интерфейсом программ используются координатные устройства ввода информации: манипуляторы(мышь, трекбол), сенсорные панели и графические планшеты Румянцева Н.Н., МОУ СОШ №5 г. Костромы

29. Манипулятор "МЫШЬ" Первые персональные компьютеры имели единственное устройство для ввода информации и управления работой компьютера — клавиатуру. Но для более простого управления нужно было придумать другую, параллельную клавиатуре, систему. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

30. Манипулятор мышь Беспроводная оптическая мышь Румянцева Н.Н., МОУ СОШ №5 г. Костромы

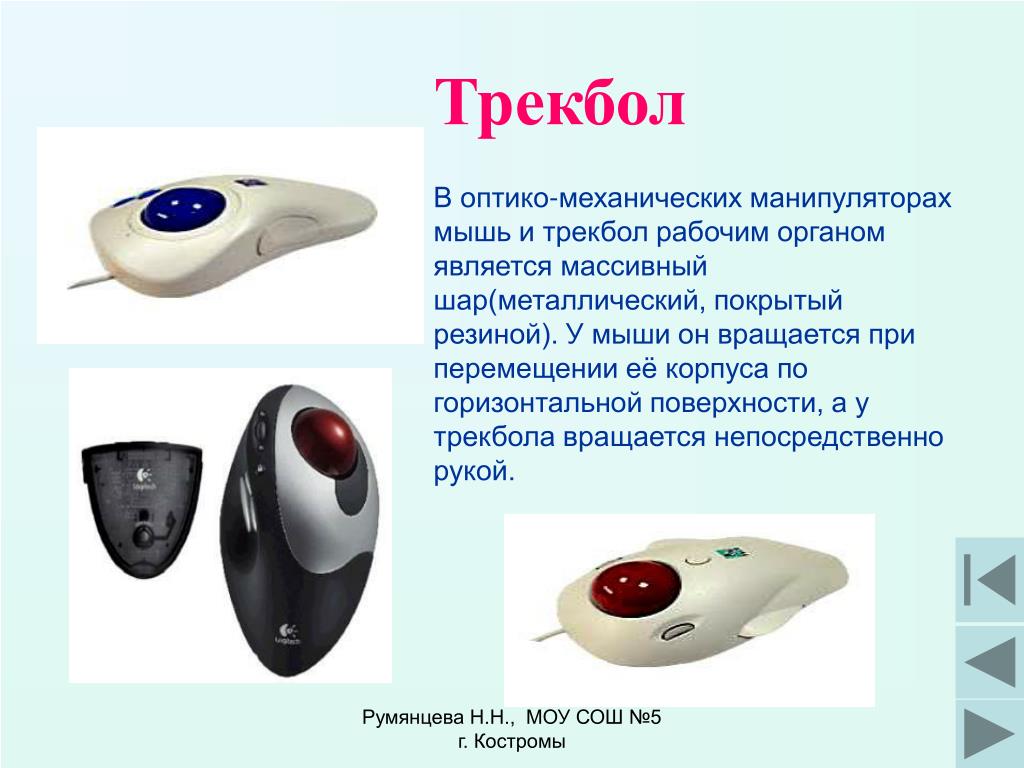

31. Трекбол В оптико-механических манипуляторах мышь и трекбол рабочим органом является массивный шар(металлический, покрытый резиной). У мыши он вращается при перемещении её корпуса по горизонтальной поверхности, а у трекбола вращается непосредственно рукой. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

32. Сенсорная панель Общение с компьютером происходит путём прикосновения пальцев к определённому месту чувствительного экрана, таким образом выбирается необходимый режим из меню, показанного на Экране. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

33. СВЕТОВОЕ ПЕРО Устройство в составе дисплея (внешне напоминает карандаш), позволяющее «дорисовывать» или «стирать» непосредственно на экране электронно-лучевого прибора (ЭЛП) элементы изображений схем, чертежей, текста и т. д. Преобразует излучение экрана в точке касания в электрический сигнал, подаваемый на управляющий электрод ЭЛП для изменения яркости свечения данной точки (увеличения при «дорисовке» и уменьшения при «стирании»). Румянцева Н.Н., МОУ СОШ №5 г. Костромы

34. Графический планшет Для рисования и ввода рукописного текста используются графические планшеты. С помощью специальной ручки можно чертить, рисовать схемы, добавлять заметки и подписи к электронным документам. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

35. Сканер Сканер(Scaner) - устройство для копирования графической и текстовой информации и ввода ее в компьютер. Персональные сканеры бывают трех типов - ручные, планшетные и барабанные сканеры. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

36. ЦИФРОВЫЕ КАМЕРЫ Цифровые камеры(видеокамеры и фотоаппараты) позволяют получать видеоизображение и фотоснимки непосредственно в цифровом (компьютерном) формате. Цифровые видеокамеры могут быть подключены к компьютеру, что позволяет сохранять видеозаписи в компьютерном формате. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

37. Цифровой фотоаппарат Румянцева Н.Н., МОУ СОШ №5 г. Костромы

38. Цифровая фотокамера Румянцева Н.Н., МОУ СОШ №5 г. Костромы

39. Web-камера Для передачи “живого” видео по компьютерным сетям используются Web – камеры, разрешающая способность которых не превышает 640480 точек. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

40. Звуковая карта Звуковая плата (аудио адаптер) – специальная электронная плата, позволяющая записывать звук, воспроизводить его и создавать программными средствами с помощью микрофона, наушников, динамиков, встроенного синтезатора и другого оборудования. Многие звуковые карты имеют игровой порт, к которому подключают игровые манипуляторы. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

41. Джойстики и рули Предназначены для более удобного управления ходом компьютерных игр. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

42. Устройства вывода информации Румянцева Н.Н., МОУ СОШ №5 г. Костромы

43. Монитор МОНИТОР (дисплей) является универсальным устройством вывода информации и подключается к видеокарте, установленной на компьютере. Используют мониторы на электрон но-лучевой трубке и жидкокристаллические мониторы. Жидкокристаллический монитор. Монитор на электронно-лучевой трубке Румянцева Н.Н., МОУ СОШ №5 г. Костромы

44. Акустические колонки и наушники Для прослушивания звука используются акустические колонки и наушники, которые подключаются к выходу звуковой платы. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

45. Принтеры Принтер (Printer), или печатающее устройство, предназначен для вывода информации на бумагу. Все современные принтеры могут выводить текстовую информацию, а также рисунки и другие изображения. Существует несколько тысяч моделей принтеров, которые могут использоваться с персональными компьютерами, все они могут быть разделены на три основных типа - матричные, струйные и лазерные. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

46. Матричный принтер Струйный принтер Лазерный принтер Румянцева Н.Н., МОУ СОШ №5 г. Костромы

47. Плоттер (plotter), графопостроитель устройство для автоматического вычерчивания с рисунков, схем, чертежей, карт на бумаге. Первыми появились и традиционно широко используются перьевые плоттеры. Более современную технологию применяют струйные плоттеры. Перьевые плоттеры можно разделить на три группы: плоттеры, использующие фрикционный прижим для перемещения бумаги в направлении одной оси и движения пера по другой; барабанные (или рулонные плоттеры), использующие для перемещения непрерывной перфорированной ленты-бумаги специальный трактор (Tractor Feed); планшетные плоттеры, в которых бумага неподвижна, а перо перемещается по обеим осям. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

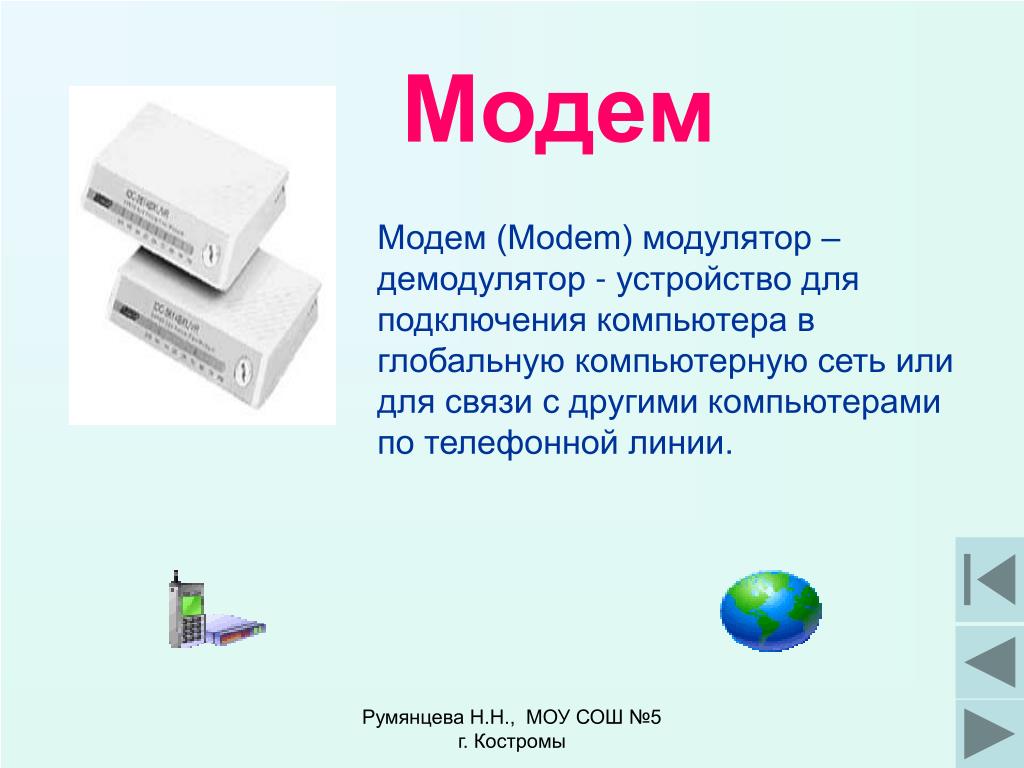

48. Модем Модем (Modem) модулятор –демодулятор - устройство для подключения компьютера в глобальную компьютерную сеть или для связи с другими компьютерами по телефонной линии. Румянцева Н.Н., МОУ СОШ №5 г. Костромы

49. Модем Модемы бывают внутренними (в виде электронной платы, подключаемой к шине ISA или PCI компьютера) и внешними, в виде отдельного устройства. Румянцева Н.Н., МОУ СОШ №5 г. Костромы
