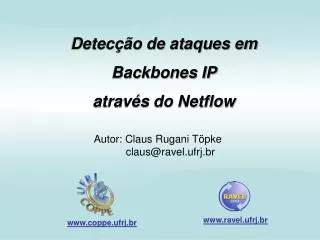

  1. Detecção de ataques em Backbones IP através do Netflow Autor: Claus Rugani Töpke claus@ravel.ufrj.br www.ravel.ufrj.br www.coppe.ufrj.br

  2. Sumário 1 - Objetivo; 2 - Definições; 3 - Meios para a Detecção; 4 - O funcionamento do BPF; 5 - O funcionamento do Netflow; 6 - Implementação do detector; 7 - Conclusões.

  3. Objetivo Ilustrar os métodos de detecção de ataques em Backbones IP. Apresentar uma implementação utilizando o NetFlow.

  4. Definições (Backbone)

  5. Definições (Tipos de Fluxo)

  6. Definições (Ataques a serem detectados) 1 - Flood IP; 2 - DoS (ou Distribuido); 3 - ICMP Scan; 4 - Port Scan (UDP e TCP); Backdoor scan, service scan... 5 - Spoofing;

  7. Meios para detecção 1 - RMON; 2 - IP Accounting; 3 - IP CEF Accounting; 4 - BGP Accounting; 5 - BPF (BSD Packet Filter); 5 - Netflow;

  8. Nível O funcionamento do BPF Usuário snort tcpdump libpcap /dev/bpf... Protocol Stack Buffer Buffer Programação da máquina de estado Filtro Filtro Kernel BPF Link-layer driver Link-layer driver ... Network *BSD = Berkeley Software Distribution

  9. O funcionamento do Netflow (sem NetFlow) Pacote chega pela interface Procura na tabela de roteamento ou cache Procura na tabela de roteamento ou cache identificando a interface de saída, depois procura na ACL. Procura na ACL Envia para saída Desvia ou filtra

  10. O funcionamento do Netflow (com NetFlow) Tabela BGP Pacote chega pela interface Procura na tabela de roteamento ou cache tabela cache de fluxos Exportação Para o coletor Procura no cache de fluxos Procura na ACL Procura na tabela de roteamento ou cache procura cache de fluxos Envia para saída Desvia ou filtra

  11. O funcionamento do Netflow (com NetFlow)

  12. Funcionamento do Netflow (quando exportar ?) Tabela BGP tabela cache de fluxos Exportação Para o coletor 1 - Tabela cheia; 2 - Tempo grande do fluxo (default 30min); 3 - Tempo inativo grande (default 15s); 4 - Identificação do final do fluxo (TCP FIN ou RST); http://www.cisco.com/univercd/cc/td/doc/cisintwk/intsolns/netflsol/nfwhite.htm

  13. Funcionamento do Netflow (quando exportar ?)

  14. Funcionamento do Netflow (tipos de fluxos exportados) * * - Linha Catalyst

  15. Funcionamento do Netflow (tipos de fluxos exportados) Versão 1 Versão 5 ~Versão 7 (router shortcut)

  16. Funcionamento do Netflow (método de envio dos fluxos) “clientes” “clientes” AR export flow UDP AR export flow UDP PR UDP Backbone IP Backbone B Conexão FastEthernet Máquina Coletora Backbone A

  17. Implementação Utilizando Netflow Identificação dos ataques 1- Fluxo (grande) para IP destino com média do tamanho dos pacotes pequeno ( <100 bytes ); 2- Fluxo (grande) para IP destino com média do tamanho dos pacotes grande ( = 1500bytes); 3- Muitos fluxos com IP destino fixo e IP origem variando; 4- Muitos fluxos com IP destino fixo, IP origem fixo e portas destino variando; 5- Muitos fluxos com IP destino fixo, IP origem fixo e portas origem variando; 6- Assimetricidade grande de tráfego (fluxo de saída e entrada – pode se utilizar MIB Octets);

  18. Implementação Utilizando Netflow Identificação dos ataques 7- Assimetricidade dos fluxos ( fluxo de saída não corresponde a respostas do fluxo de entrada e vice-versa); 8- Tráfego maior que a capacidade do AL (necessário consulta a MIB do AR ou base de dados); 9- Tráfego ICMP ou SNMP excessivo (necessário avaliar histograma de protocolos); 10- Tráfego de uma porta UDP ou TCP (necessário avaliar histograma de portas); 11- TCP flags em estado anormal (SYN constante ou combinações estranhas)*; * - Discussão das TCP Flags no Capítulo 8 do www.ravel.ufrj.br/~claus/Msc/tese.ps.gz

  19. Implementação Utilizando Netflow Construção básica de detector • Tabela HASH: • A chave pode ser: • O IP destino; • A rede destino (ver tabela IGP); • As redes destino apontadas para o AR;

  20. Implementação Utilizando Netflow Construção do detector • PERL (fácil implementação/lento para hashes grandes); • C++ ( rapidez utilizando maps e multimaps ); • C ( rapidez, necessário criar hash ou utilizar libliotecas);

  21. Implementação Utilizando Netflow Utilizando C++ typedef struct { uint32_t Pkts; uint32_t Bytes; ipv4addr_t Router; ipv4addr_t SrcIP; uint16_t DstPort; uint16_t SrcPort; uint16_t IfIndexSrc; uint16_t IfIndexDst; uint8_t Proto; uint16_t Asn; } CrtTblType, *CrtTblTypePtr ; typedef map<ipv4addr_t, CrtTblType> CrtTblMap; CrtTblMap ExampleCrtTbl;

  22. Implementação Utilizando Netflow Tempo de resposta Tamanho do pacote para a rede destino (resposta 10minutos) Tráfego em bytes para a rede destino (resposta 1minutos) Tráfego em pacotes para a rede destino (resposta 1minutos) Fluxos por IP destino (resposta 1minutos) Problema => muitas vezes o fluxo tem que acabar para ser exportado...

  23. Conclusões, Perguntas e Discussões

  24. Referências http://www.pdos.lcs.mit.edu/thomer/mit/multops_usenix2001.pdf http://www.net.ohio-state.edu/security/talks/2000-02-09_ddos-and-netflow_oartech/oartech.pdf http://www.cisco.com/univercd/cc/td/doc/product/software/ios121/121newft/121t/121t5/tms.htm http://www.cisco.com/univercd/cc/td/doc/product/software/ios122/122cgcr/ fswtch_c/swprt1/xcfcefc.htm http://www.hpovua.org/PUBLICATIONS/PROCEEDINGS/8_HPOVUAWS/Papers/ Paper02.4-Kotsokalis-Router.pdf http://www.switch.ch/tf-tant/floma/frankfurt/floma.html ftp://ftp.ee.lbl.gov/papers/bpf-usenix93.ps.Z
