IRIESP Realizacja umów przesyłowych

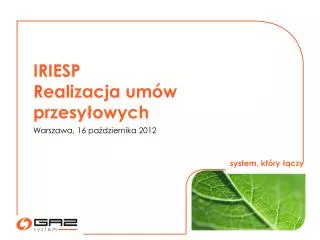

1. IRIESP Realizacja umów przesyłowych Warszawa, 16 października 2012 system, który łączy

2. Fazy realizacji umów przesyłowych • Nominacje • Złożenie nominacji • Zatwierdzenie nominacji • Ewentualne renominacje i ich zatwierdzenie • Określenie realizacji • Pomiary – dla punktów fizycznych • Alokacje pomiędzy ZUP • Bilansowanie • Określenie całkowitych realizacji dla wejść i wyjść • Porównanie ilości we/wy - określenie niezbilansowania • Przygotowanie HRP • Rozliczenie finansowe ZUP vs OSP • Bilansowanie • Moce • Jakość system, który łączy

3. Nominacje Zasady ogólne • Nominacje składane na dzień następny dla punktów wg PZ • Nominacje zawierają informacje: • Składający nominację (ZUP) • ID punktu którego dotyczy • Ilości godzinowe • Kontrahent w punkcie (odbierający lub dostarczający) • Dla WPWEGG i WPWYGG nominacje w imieniu ZUP składa Giełda Gazu • Ilości godzinowe powinny uwzględniać: • wartości przydzielonej zdolności w danym punkcie • ograniczenia wynikające z IRiESP lub przepisów prawa • Brak wymogu zbilansowania nominacji poszczególnych ZUP • Nominacje podlegają sprawdzeniu z operatorami współpracującymi • Zasada mniejszego strumienia system, który łączy

4. Nominacje Przebieg procesu (D-1) ZUP OSP OSD, OSM 14:00 Nominacja (NOMINT) 14:30 Nominacja (DELORD) 15:15 Informacja o wynikach sprawdzenia zgodności nominacji (DELRES) 18:00 Zatwierdzenie/odrzucenie nominacji (NOMRES) system, który łączy

5. Renominacje Przebieg procesu (D) ZUP OSP OSD, OSM H0 Renominacja (NOMINT) H0 + 45min Renominacja (DELORD) H1 + 45 min Informacja o wynikach sprawdzenia zgodności renominacji (DELRES) H0 + 120 min Zatwierdzenie/ odrzucenie renominacji (NOMRES) H0 – każda pełna godzina H1 – godzina otrzymania przez OSD, OSM renominacji (DELORD) od OSP system, który łączy

6. Prognozy transportowe • Składane przez OSD dla MFPWYOSD i MFPWEOSD dla każdej następnej doby gazowej, • Codziennie do 14:00 D - 1, • Ilości godzinowe, • Uwzględniają ograniczenia, • 10% tolerancji trafności prognoz. OSD OSP 14:00D-1 Prognoza transportowa system, który łączy

7. Alokacje Podmioty dokonujące alokacji Wirtualne wyjścia Wirtualne wejścia WPWY OTC WPWY GG WPWY OSP WPWE OTC WPWE GG WPWE OSP OSP PWE OSP PWE OSM Odbiorca PWE OSM PWY OSM PWY system, który łączy

8. Alokacje Metody alokacji Wirtualne wyjścia Wirtualne wejścia WPWY OTC WPWY GG WPWY OSP WPWE OTC WPWE GG WPWE OSP R=N R=N PWE Pomiar ZUP 1 K.O. ZUP 2 PWE R=N R=N Pomiar PWY R=N R=N R=N PWE OSM PWY OSM R=N K.O. system, który łączy

9. Alokacje Podmioty dokonujące alokacji Wirtualne wyjścia Wirtualne wejścia WPWY OTC WPWY GG WPWY OSP WPWE OTC WPWE GG WPWE OSP WS OSP WR PWE WPWY OSD WS OSP OSD WR PWE WPWE OSD OSM WR Odbiorca PWE OSM PWY OSM PWY system, który łączy

10. Obszar Dystrybucyjny WPWY OSD OSP OSD WPWE OSD WS P1 WR P2 WS P3 WR P4 P5 WR P6 system, który łączy

11. Alokacje Pomiar dla strefy dystrybucyjnej WPWY OSD OSP k l OSD P = ΣP – ΣP A = ΣA –ΣA ΣA = ΣP WPWE OSD OSD WPWYOSD WPWEOSD wy β we δ β=1 δ=0 OSD OSD WS P1 WR P2 WS P3 WR P4 P5 WR P6 OSD system, który łączy

12. Alokacje Proces alokacji dla strefy dystrybucyjnej WPWY OSD OSP OSD WPWE OSD WS P1 WR WS1 P2 WR1 WS P3 WPWY OSD WS2 WR OSD WR2 P4 WR3 A3 PŹDO > PWR3 niezbilansowanie WPWEOSD PŹDO < PWR3 niezbilansowanie WPWYOSD WPWE OSD P5 WR l n m k P6 ΣAWPWY OSD – ΣAWPWE OSD = ΣPMFPWY OSD – ΣPMFPWE OSD δ=0 i=1 i=0 β=1 system, który łączy

13. Alokacje Harmonogram wymiany informacji OSP OSW, Odbiorca Alokacje szacunkowych ilości paliwa gazowego 10:00 Alokacja operatywna za poprzednią dobę gazową Przekazanie danych pomiarowych 5. Dzień roboczy miesiąca (M+1) Dane pomiarowe za poprzedni miesiąc gazowy (M) Alokacje rozliczeniowych ilości paliwa gazowego 7. dzień roboczy miesiąca (M+1) Alokacja rozliczeniowa za poprzedni miesiąc gazowy (M) system, który łączy

14. Bilansowanie systemu przesyłowego • Bilansowanie fizyczne - działania OSP w celu zapewnienia bezpieczeństwa systemu przesyłowego w tym: • Rynek usług bilansujących prowadzony przez OSP • Bilansowanie handlowe – rozliczenie niezbilansowania ZUP wynikające z różnic pomiędzy ilościami przekazanymi i odebranymi do/z systemu przesyłowego; • Bilansowanie handlowe obejmuje system przesyłowy i systemy dystrybucyjne; • Mechanizm obszarów dystrybucyjnych system, który łączy

15. Bilansowanie Zasady ogólne Bilans ZUP Wszystkie punkty wyjścia: Odbiorcy (w tym końcowi) przyłączeni do systemu OSP Odbiorcy (w tym końcowi) przyłączeni do systemu OSD Magazyny Punkt Wirtualny Wszystkie punkty wejścia: Importowe Magazyny Źródła Punkt Wirtualny Bilansowane są wszystkie punkty wejścia i punkty wyjścia danego ZUP (PZ). Bilans jest ustalany dla każdej doby. Rozliczenie ilości niezbilansowania po każdej dobie. system, który łączy

16. Bilansowanie Bilansowanie dobowe - Limity • Poziom Dobowego Limitu Niezbilansowania • Limit dobowy – 5% ilości wprowadzonej do systemu • Zgodne z Rozporządzeniem „systemowym” Ministra Gospodarki • Brak limitów godzinowych • Ograniczenia godzinowe jako wynik godzinowego przydziału przepustowości w fizycznych punktach System Przesyłowy WPWY WPWE ograniczone maksymalną przydzieloną przepustowością Punkty Wejścia Bilans dobowy: ±5% Punkty Wyjścia ograniczone maksymalną przydzieloną przepustowością 16 system, który łączy

17. Bilansowanie Model rynku Wirtualne wyjścia Wirtualne wejścia WPWY OTC WPWY GG WPWY OSP WPWE OTC WPWE GG WPWE OSP WS WR PWE ZUP 1 WPWY OSD WS WR WPWE OSD PWE WR PWE OSM PWY OSM PWY system, który łączy

18. Bilansowanie Model rynku Wirtualne wyjścia Wirtualne wejścia WPWY OTC WPWY GG WPWY OSP WPWE OTC WPWE GG WPWE OSP WS WR PWE WPWY OSD WS WR WPWE OSD PWE ZUP 2 WR PWE OSM PWY OSM PWY system, który łączy

19. Bilansowanie Model rynku Wirtualne wyjścia Wirtualne wejścia WPWY OTC WPWY GG WPWY OSP WPWE OTC WPWE GG WPWE OSP WS ZUPD WR PWE WPWY OSD WS WR WPWE OSD PWE WR PWE OSM PWY OSM PWY system, który łączy

20. Bilansowanie Model rynku Wirtualne wyjścia Wirtualne wejścia WPWY OTC WPWY GG WPWY OSP WPWE OTC WPWE GG WPWE OSP WS ZUPD WR PWE ZUP 1 WPWY OSD WS WR WPWE OSD PWE ZUP 2 WR PWE OSM PWY OSM PWY system, który łączy

21. Rynek usług bilansujących Zasady ogólne • Rynek usług bilansujących prowadzony przez OSP • Uczestnikiem rynku może być tylko ZUP • Odrębna umowa o udział w rynku usług bilansujących • Umowa ramowa • Oferty składane na każdy dzień • Standardowe usługi systemowe • Ilości i ceny dla poszczególnych godzin w dobie której oferta dotyczy • Składane droga elektroniczną • Podlega regulacjom Prawa o Zamówieniach Publicznych • Oferty przyjmowane wg kryteriów: • Rodzaj usługi w zależności od potrzeb systemu • Dla danego rodzaju usługi wg kryterium ceny • dla równoważnych wykorzystywane proporcjonalnie do ilości w ofercie • Realizacja poprzez złożenie odpowiednich (re)nominacji podlegających normalnej procedurze zatwierdzania system, który łączy

22. Rynek usług bilansujących Standardowe usługi systemowe WPWE OTC WPWE GG WPWY OTC WPWY GG FPWE FPWY 2 1 WPWY OSP WPWE OSP • Dostawa do OSP w punkcie wirtualnym - WPWYOSP • Pobór od OSP w punkcie wirtualnym - WPWEOSP system, który łączy

23. Rynek usług bilansujących Standardowe usługi systemowe WPWE OTC WPWE GG WPWY OTC WPWY GG 5 4 FPWE FPWY Zmniejszenie w pkt. wejścia 3 2 1 WPWY OSP WPWE OSP • Dostawa do OSP w punkcie wirtualnym - WPWYOSP • Pobór od OSP w punkcie wirtualnym - WPWEOSP • Dostawa do OSP w fizycznym punkcie wejścia • Pobór od OSP w fizycznym punkcie wyjścia • Zmniejszenie dostawy w fizycznym punkcie wejścia + pobór od OSP w WPWEOSP system, który łączy

24. Rynek usług bilansujących Standardowe usługi systemowe WPWE OTC WPWE GG WPWY OTC WPWY GG 4 FPWE FPWY 3 WPWY OSP WPWE OSP • . • . • Dostawa do OSP w fizycznym punkcie wejścia • Pobór od OSP w fizycznym punkcie wyjścia system, który łączy

25. Rynek usług bilansujących Standardowe usługi systemowe WPWE OTC WPWE GG WPWY OTC WPWY GG 5 FPWE FPWY Zmniejszenie w pkt. wejścia WPWY OSP WPWE OSP • . • . • . • . • Zmniejszenie dostawy w fizycznym punkcie wejścia + pobór od OSP w WPWEOSP system, który łączy

26. Rynek usług bilansujących Standardowe usługi systemowe WPWE OTC WPWE GG WPWY OTC WPWY GG 5 4 FPWE FPWY Zmniejszenie w pkt. wejścia 3 2 1 WPWY OSP WPWE OSP • Dostawa do OSP w punkcie wirtualnym - WPWYOSP • Pobór od OSP w punkcie wirtualnym - WPWEOSP • Dostawa do OSP w fizycznym punkcie wejścia • Pobór od OSP w fizycznym punkcie wyjścia • Zmniejszenie dostawy w fizycznym punkcie wejścia + pobór od OSP w WPWEOSP system, który łączy

27. Rozliczenie i opłaty związane z realizacją umowy • Opłaty wynikające z postanowień Taryfy • Opłaty wynikające z IRiESP • Rozliczenie ilości niezbilansowania dobowego • DIN x CRG • Kwoty określane dla każdego dnia – odrębne pozycje na fakturze • Faktury wystawiane co miesiąc przez OSP i ZUP • Rozliczenie przekroczenia DLN • Ilość na wejściach < 4 mln kWh => DIN x 0,1 x CRG • Ilość na wejściach >= 4 mln kWh => DIN x 0,2 x CRG • Trafność Nominacji (ZUP) • Tolerancja 10% • Ilość przekroczenia x 0,02 x CRG • Opłat nie pobierane dla • punktów gdzie funkcjonuje koto operatorskie • WPWYOSD i WPWEOSD • Trafność Prognoz Transportowych (OSD) • Tolerancja 10% • Ilość przekroczenia x 0,01 x CRG • Pierwszy rok obowiązywania IRIESP - gratis system, który łączy

28. Dziękuję za uwagę system, który łączy
