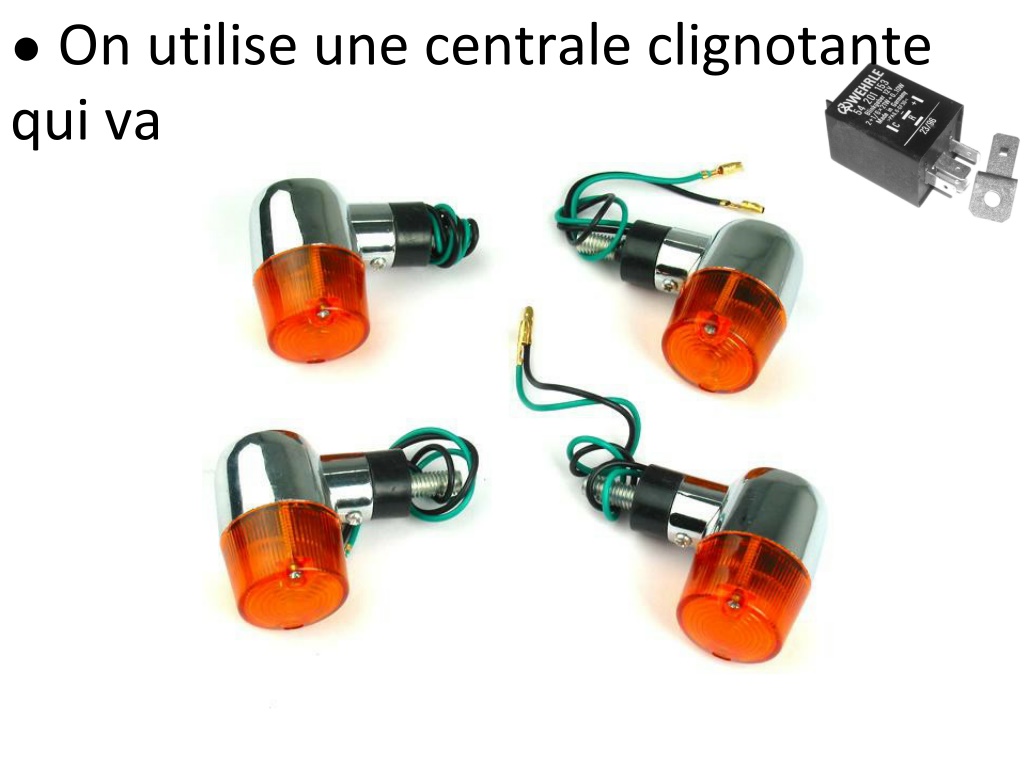

  1. ● On utilise une centrale clignotante qui va

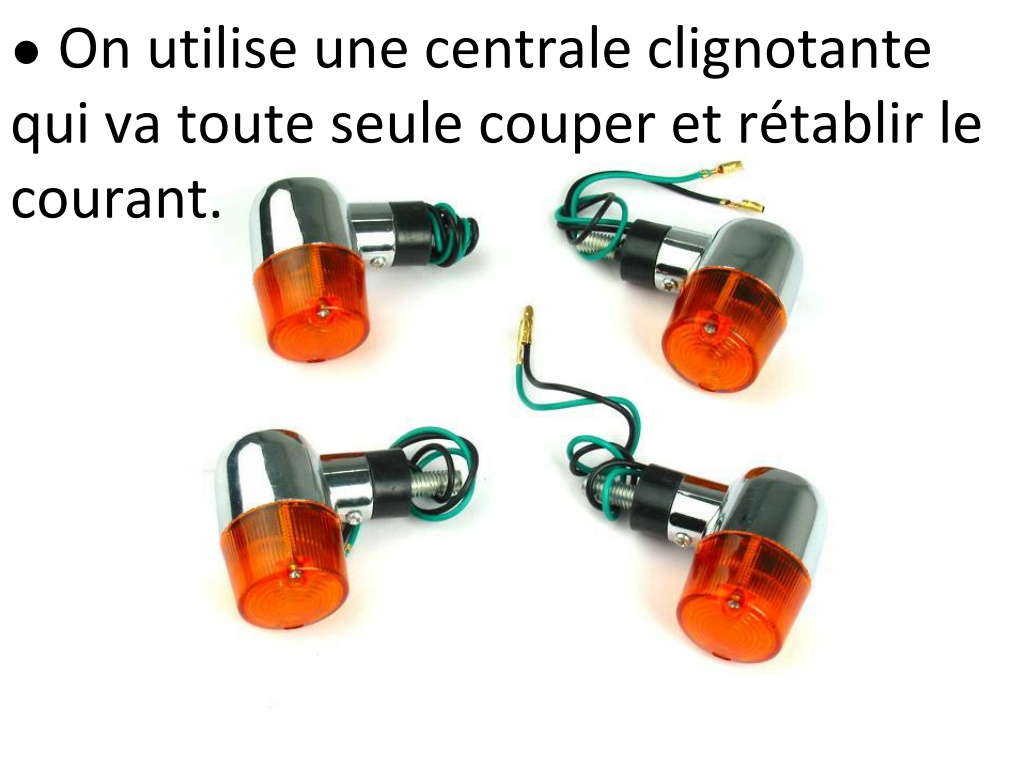

  2. ● On utilise une centrale clignotante qui va toute seule couper et rétablir le courant.

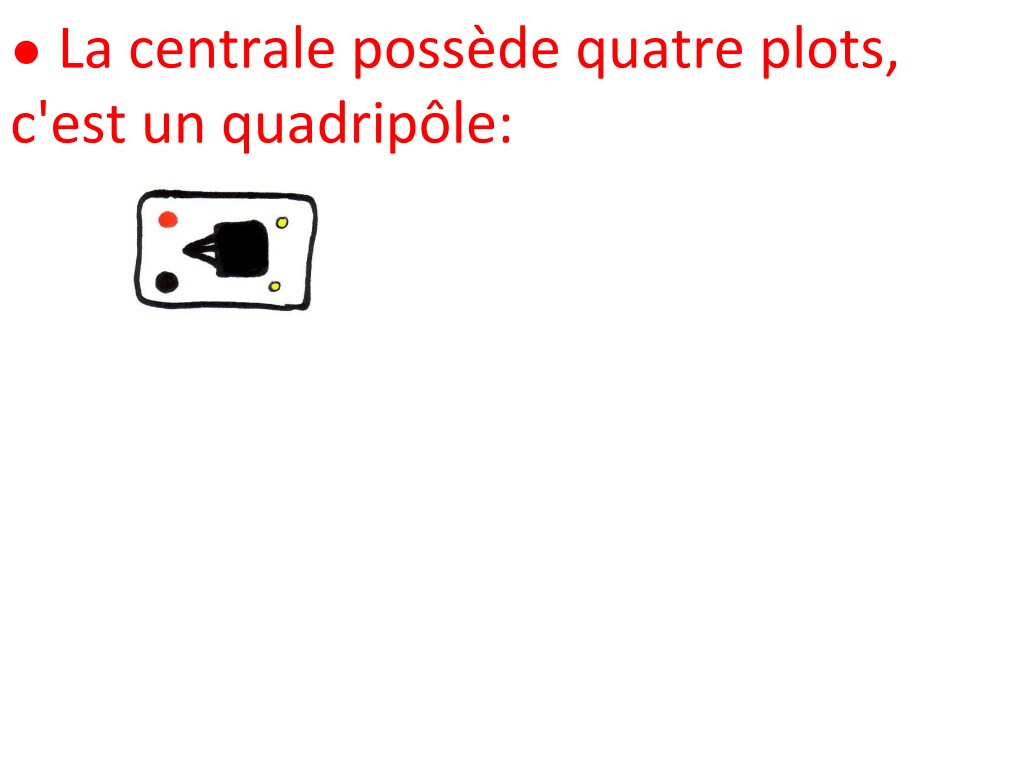

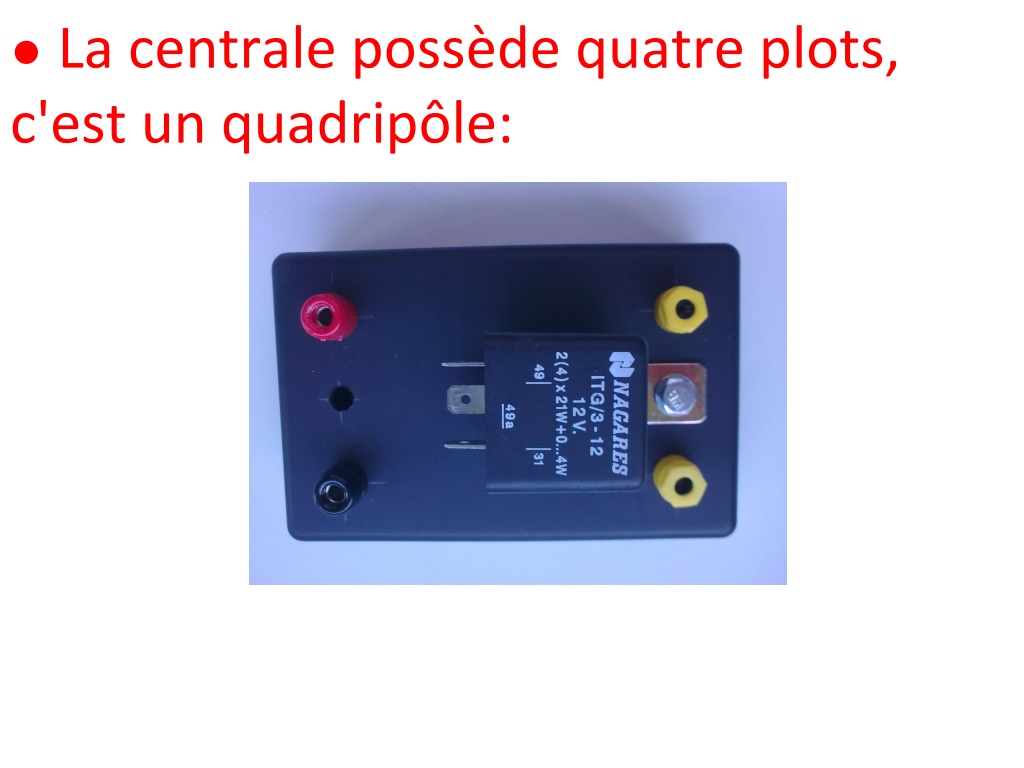

  3. ● La centrale possède quatre plots, c'est un quadripôle:

  4. ● La centrale possède quatre plots, c'est un quadripôle:

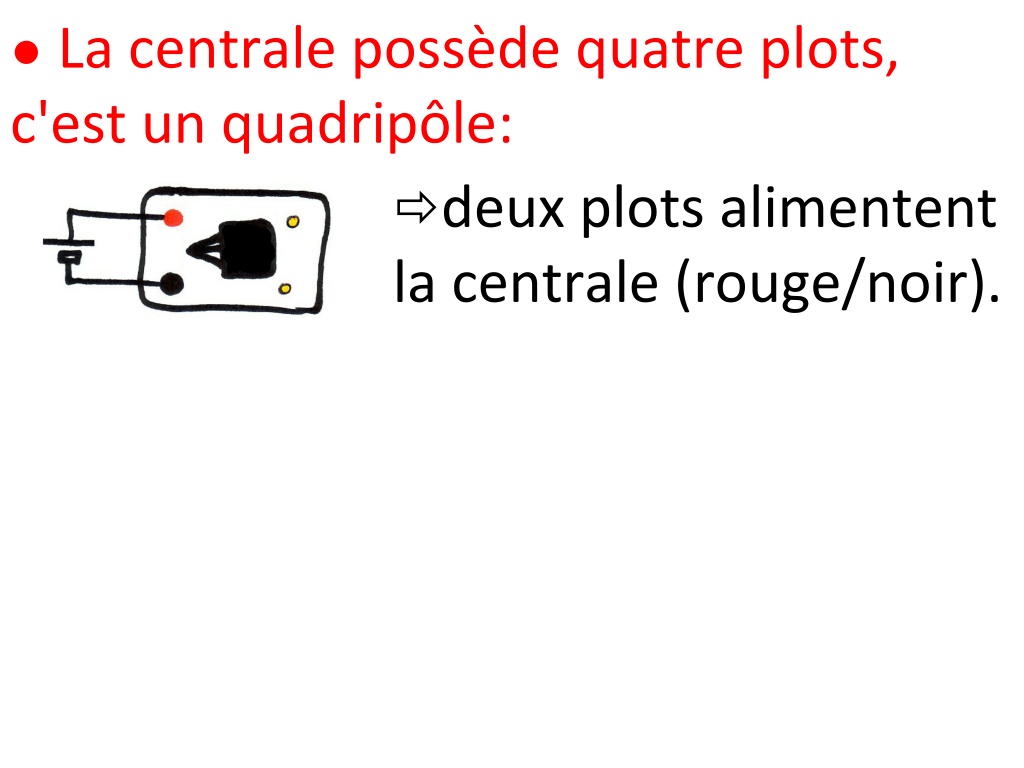

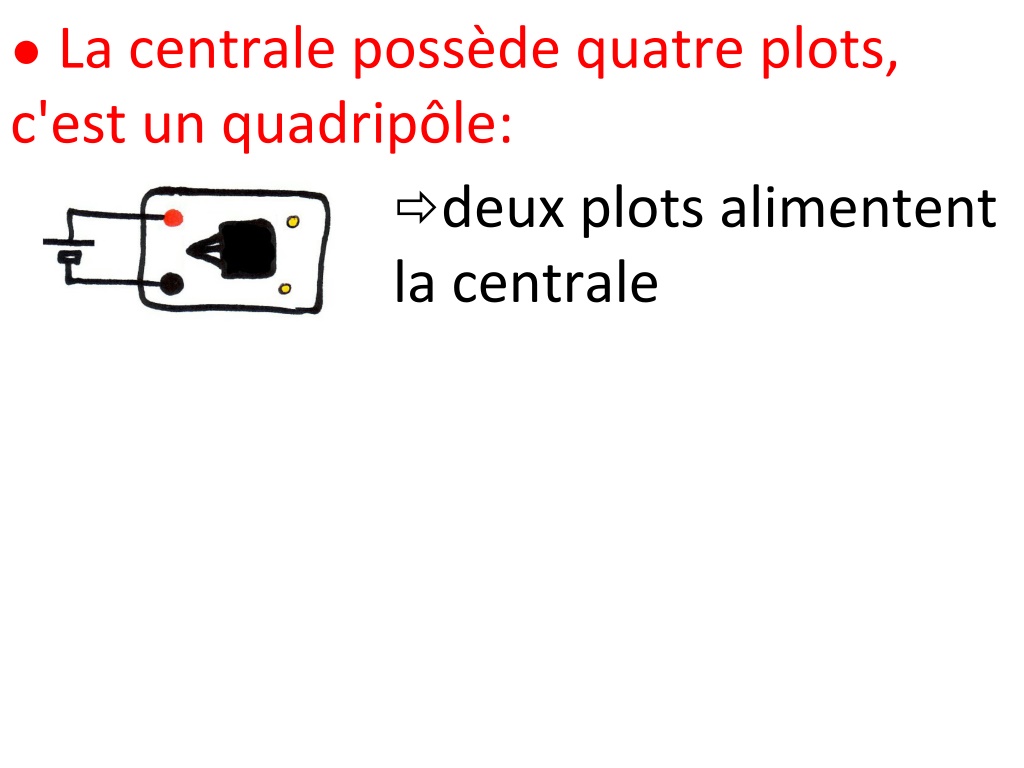

  5. ● La centrale possède quatre plots, c'est un quadripôle: deux plots alimentent la centrale

  6. ● La centrale possède quatre plots, c'est un quadripôle: deux plots alimentent la centrale (rouge/noir).

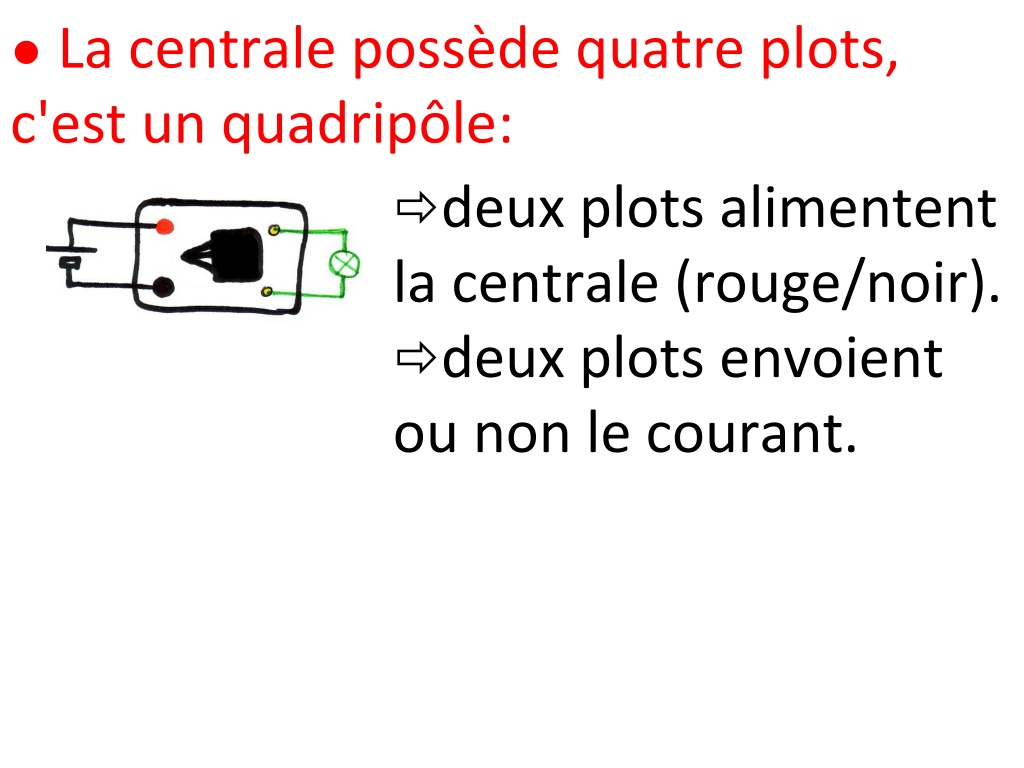

  7. ● La centrale possède quatre plots, c'est un quadripôle: deux plots alimentent la centrale (rouge/noir). deux plots envoient ou non le courant.

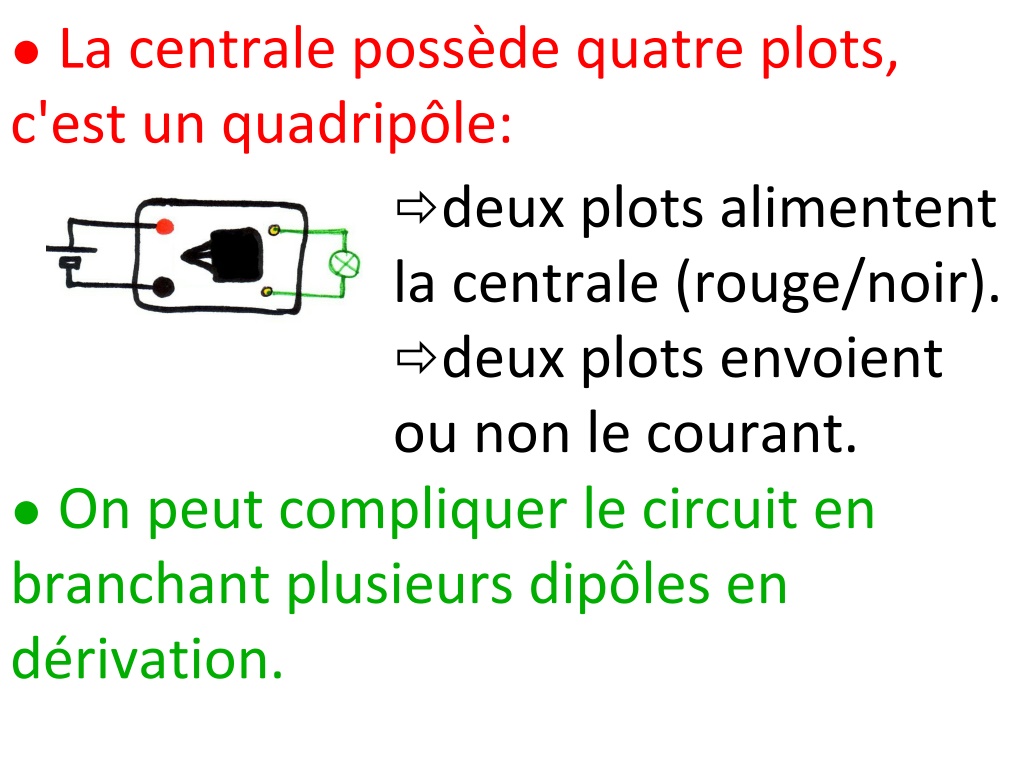

  8. ● La centrale possède quatre plots, c'est un quadripôle: deux plots alimentent la centrale (rouge/noir). deux plots envoient ou non le courant. ● On peut compliquer le circuit en branchant plusieurs dipôles en dérivation.

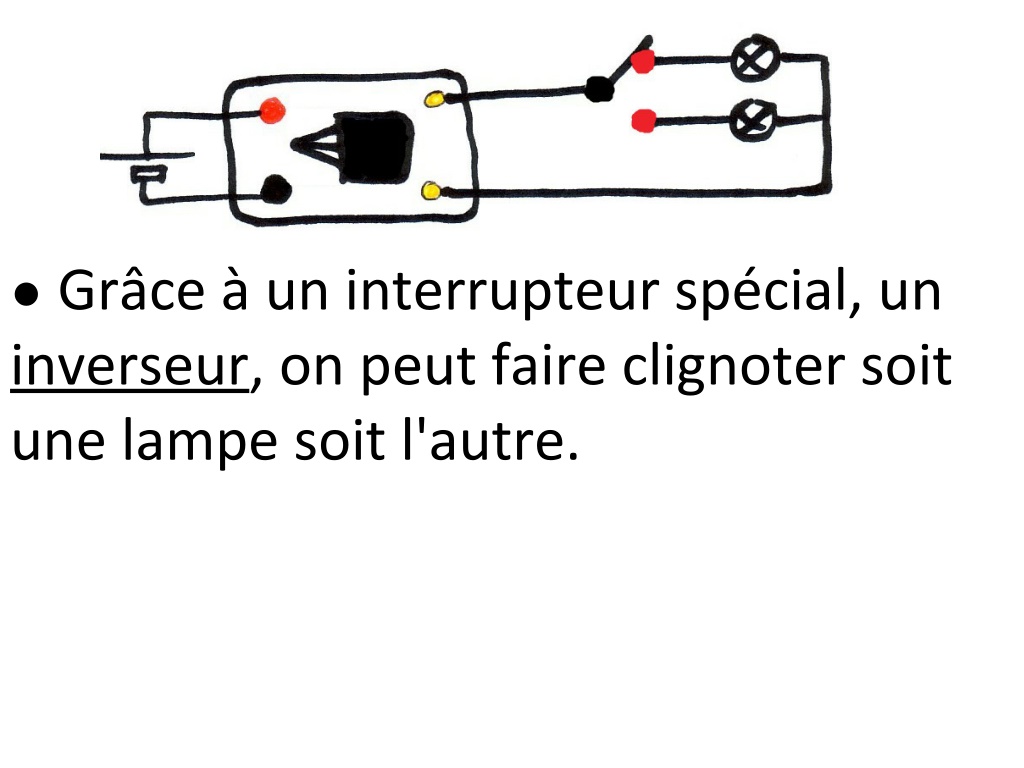

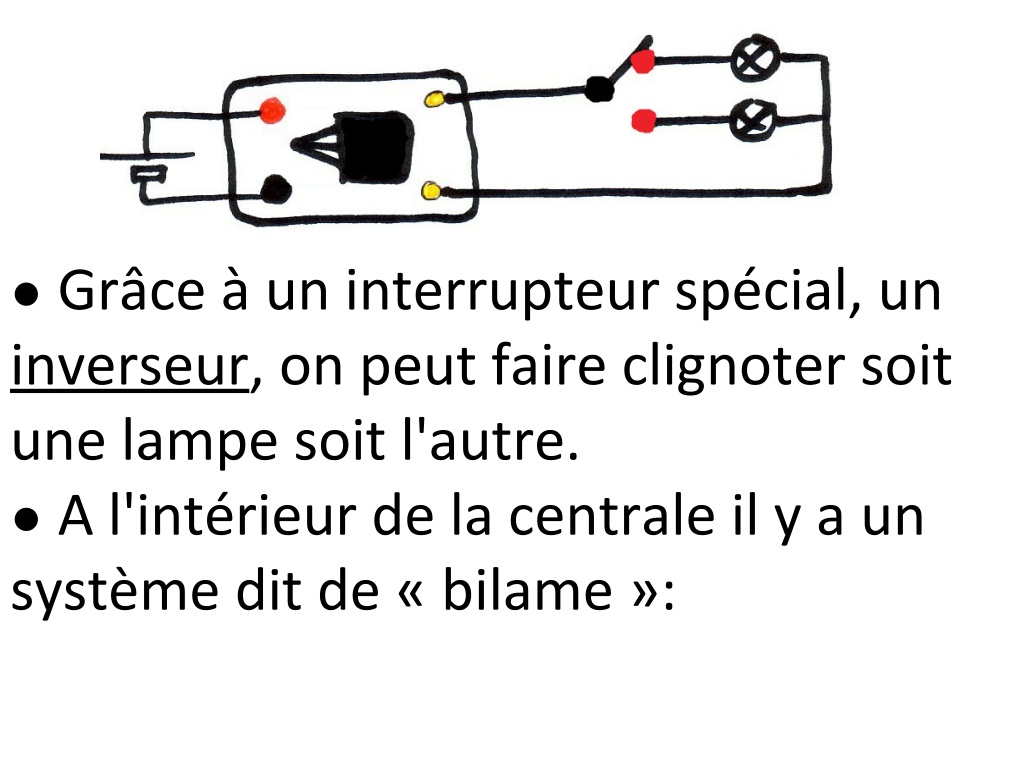

  9. ● Grâce à un interrupteur spécial, un inverseur, on peut faire clignoter soit une lampe soit l'autre.

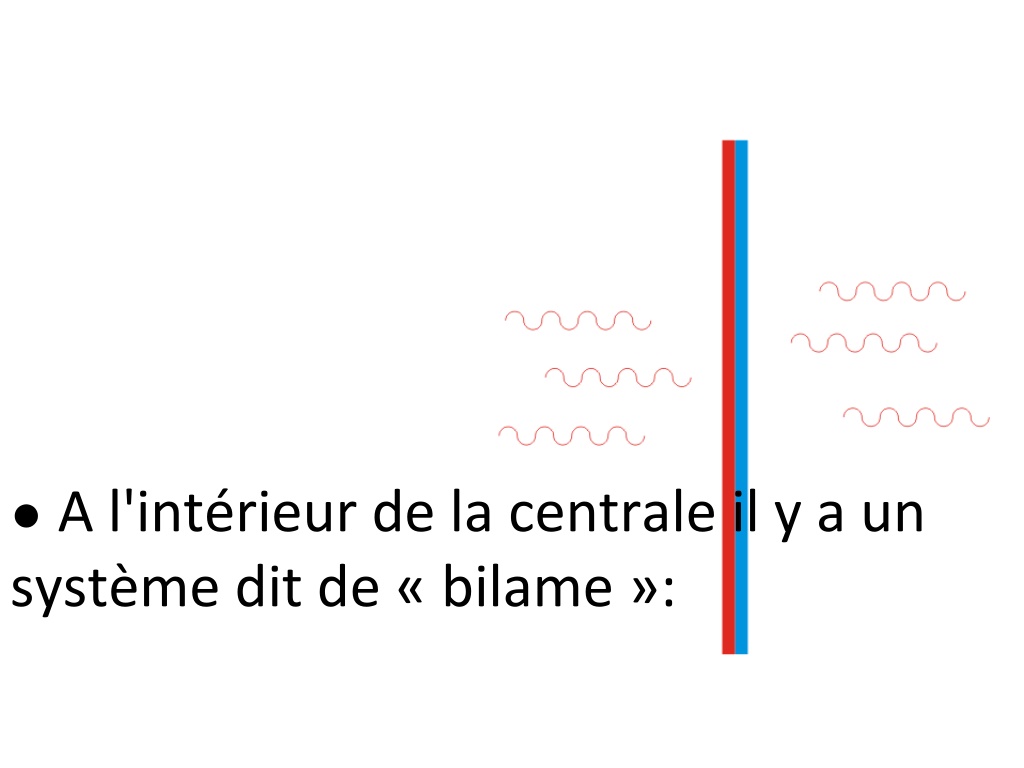

  10. ● Grâce à un interrupteur spécial, un inverseur, on peut faire clignoter soit une lampe soit l'autre. ● A l'intérieur de la centrale il y a un système dit de « bilame »:

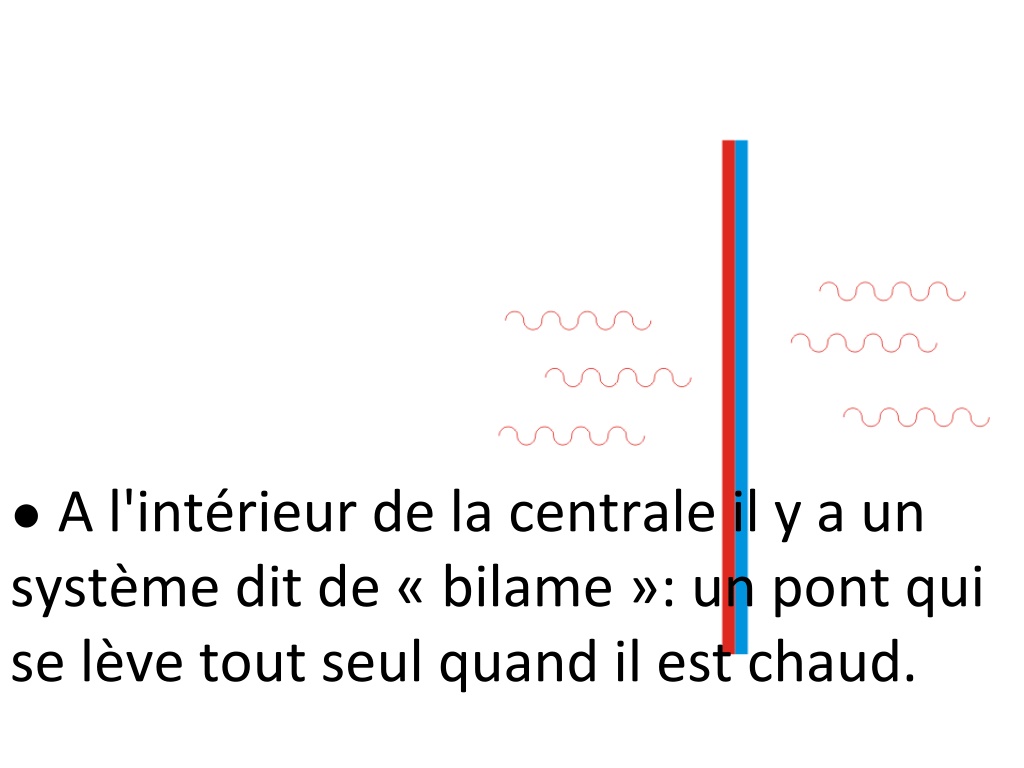

  11. ● A l'intérieur de la centrale il y a un système dit de « bilame »:

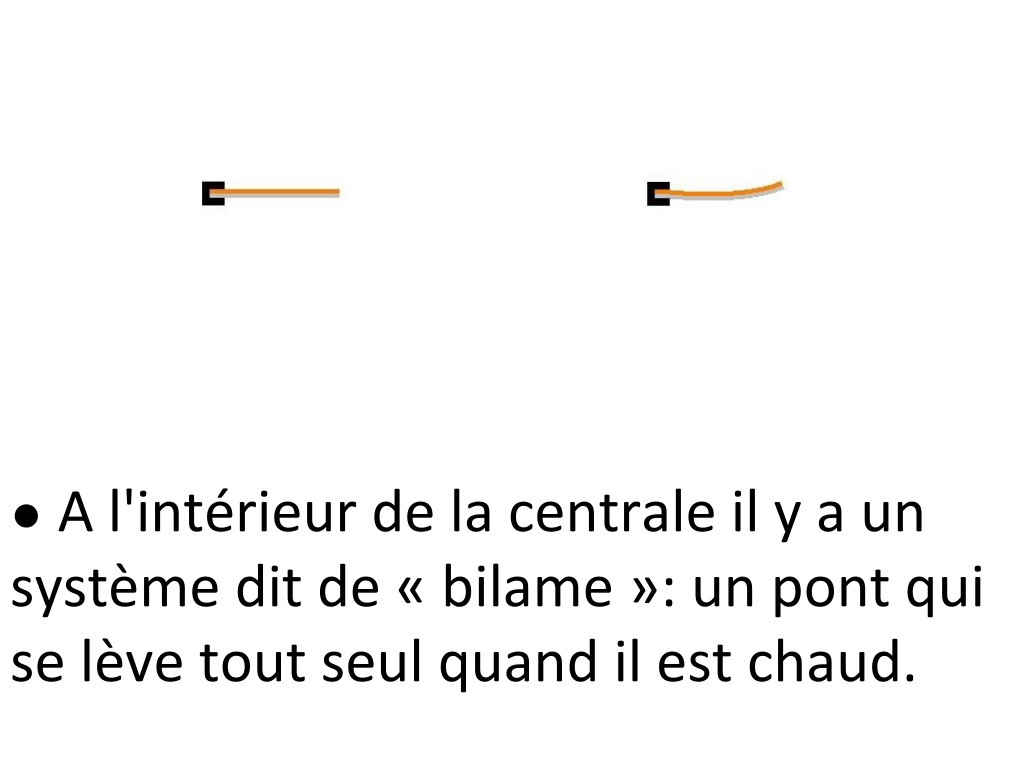

  12. ● A l'intérieur de la centrale il y a un système dit de « bilame »: un pont qui se lève tout seul quand il est chaud.

  13. ● A l'intérieur de la centrale il y a un système dit de « bilame »: un pont qui se lève tout seul quand il est chaud.

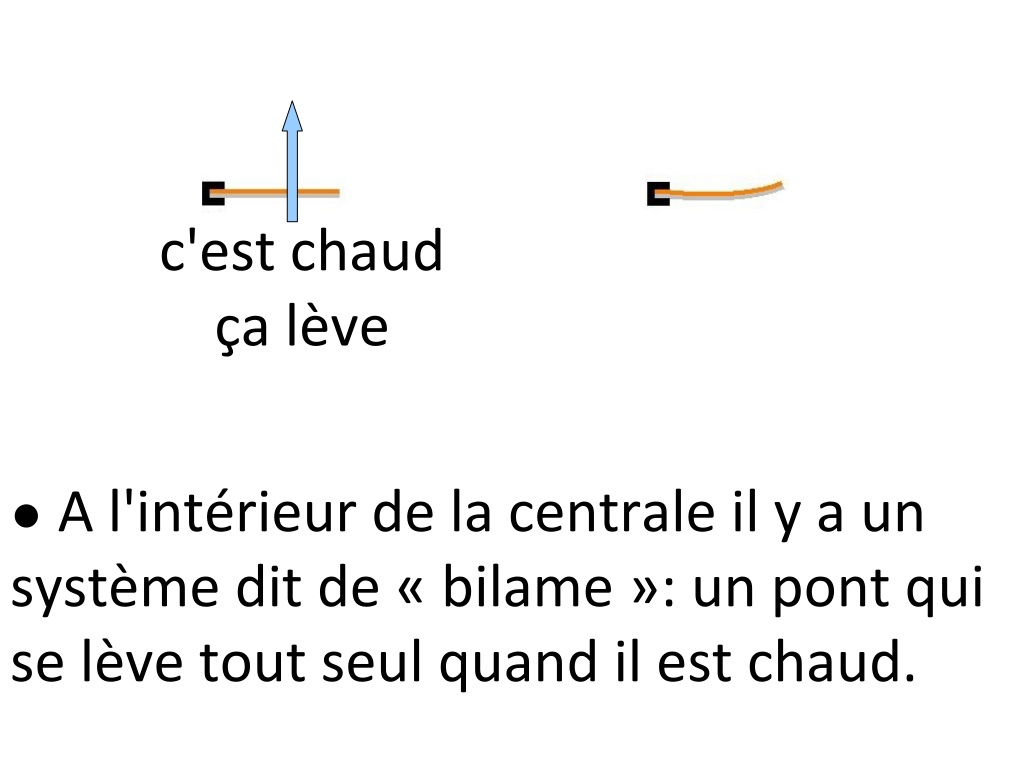

  14. c'est chaud ça lève ● A l'intérieur de la centrale il y a un système dit de « bilame »: un pont qui se lève tout seul quand il est chaud.

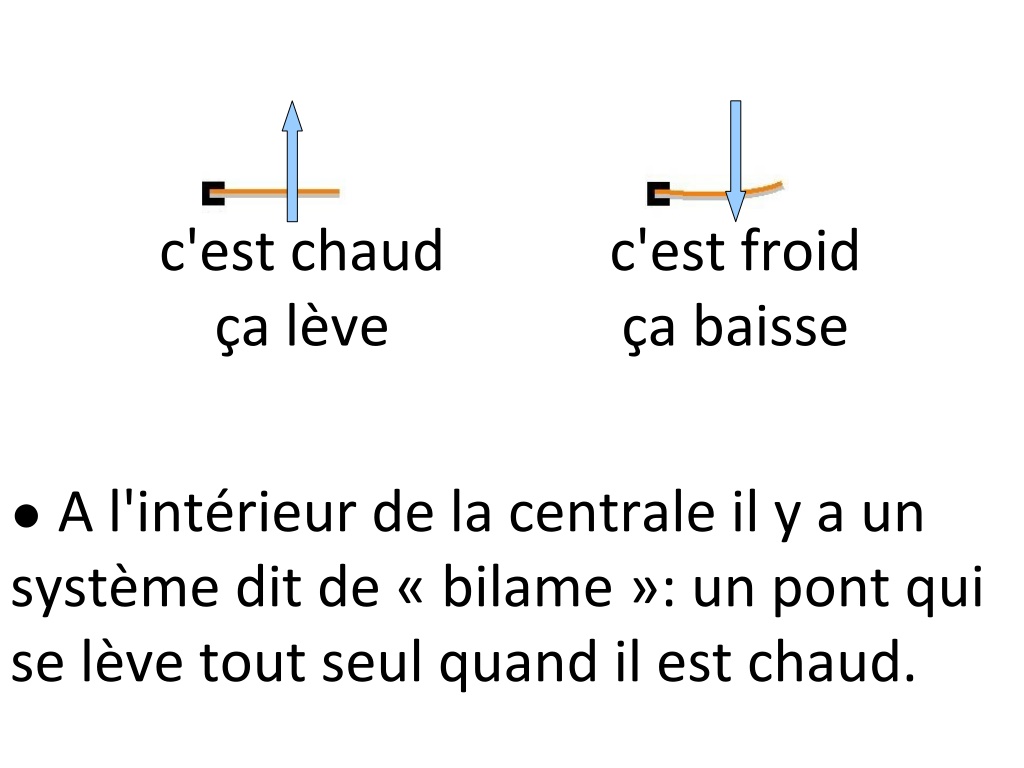

  15. c'est chaud ça lève c'est froid ça baisse ● A l'intérieur de la centrale il y a un système dit de « bilame »: un pont qui se lève tout seul quand il est chaud.
