Presentation Transcript

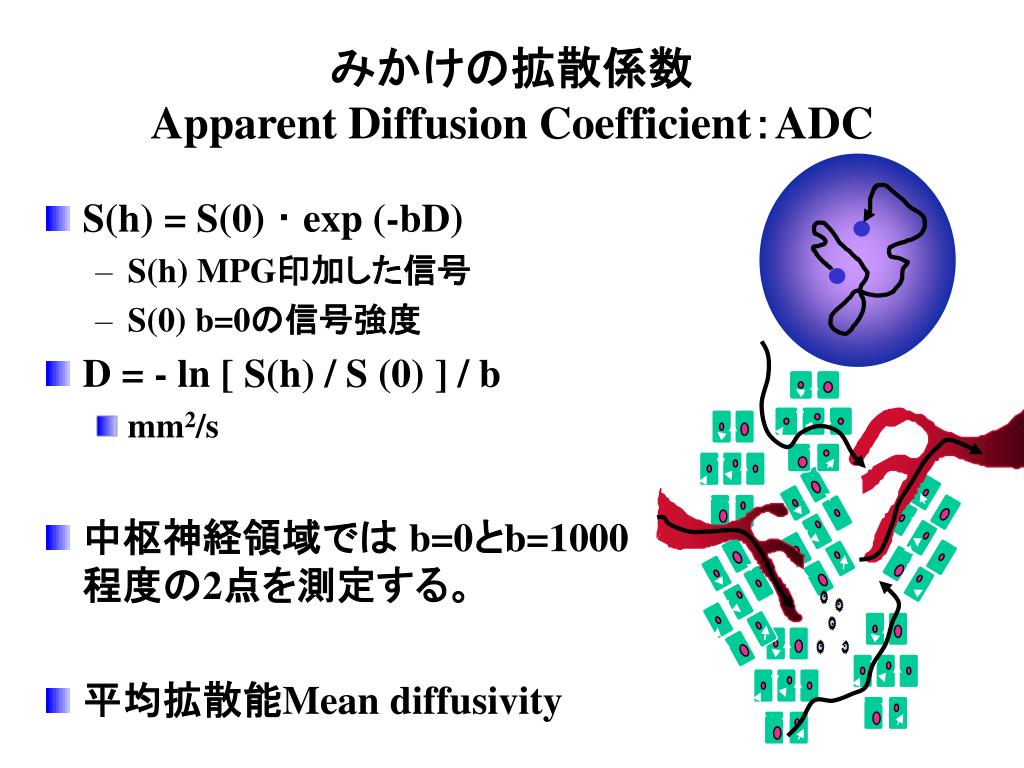

apparent diffusion coefficient adc
みかけの拡散係数 Apparent Diffusion Coefficient:ADC
  • S(h) = S(0) ・ exp (-bD)
    • S(h) MPG印加した信号
    • S(0) b=0の信号強度
  • D = - ln [ S(h) / S (0) ] / b
    • mm2/s
  • 中枢神経領域では b=0とb=1000程度の2点を測定する。
  • 平均拡散能Mean diffusivity
apparent diffusion coefficient adc2
みかけの拡散係数 Apparent Diffusion Coefficient:ADC
  • 異なるMPGを印加した画像の信号比から
    • D = - ln [ S(h) / S (l) ] / bh-bl
      • S(h): 高いb値のMPG印加.S(l): 低いb値
  • b = 1000,0 を測定する.
    • D = - ln [ S(1000) / S (0) ] / 1000

b = 0

b = 1000

ADC

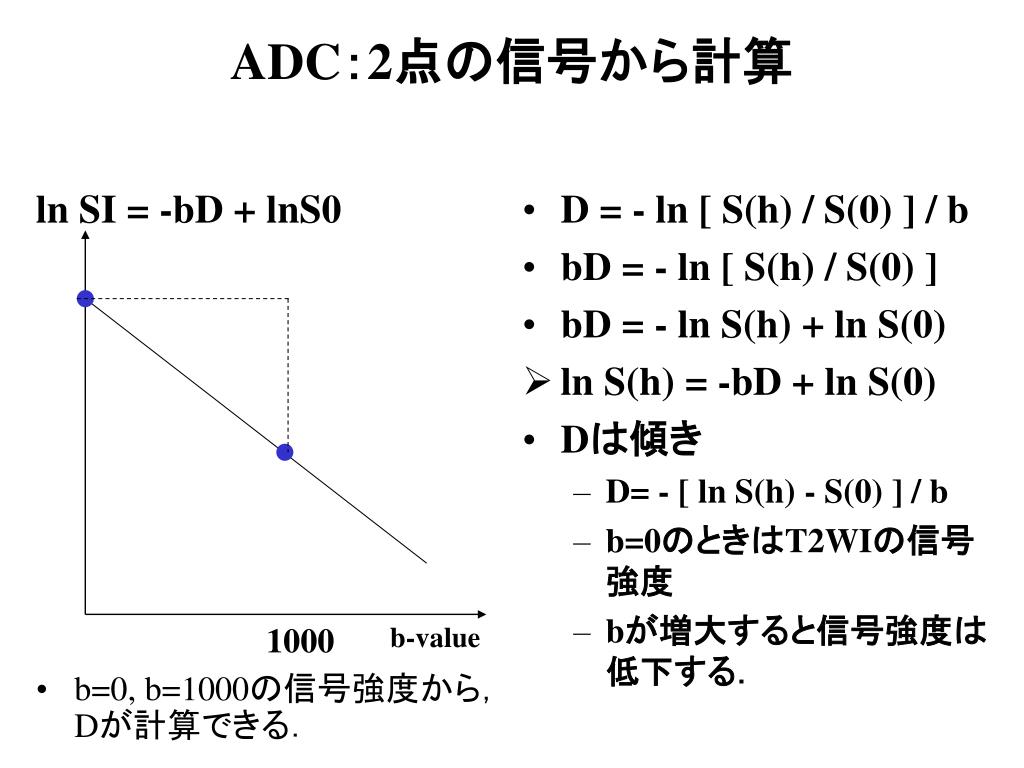

adc 2
b=0, b=1000の信号強度から,Dが計算できる.

D = - ln [ S(h) / S(0) ] / b

bD = - ln [ S(h) / S(0) ]

bD = - ln S(h) + ln S(0)

ln S(h) = -bD + ln S(0)

Dは傾き

D= - [ ln S(h) - S(0) ] / b

b=0のときはT2WIの信号強度

bが増大すると信号強度は低下する.

ADC:2点の信号から計算

ln SI = -bD + lnS0

1000

b-value

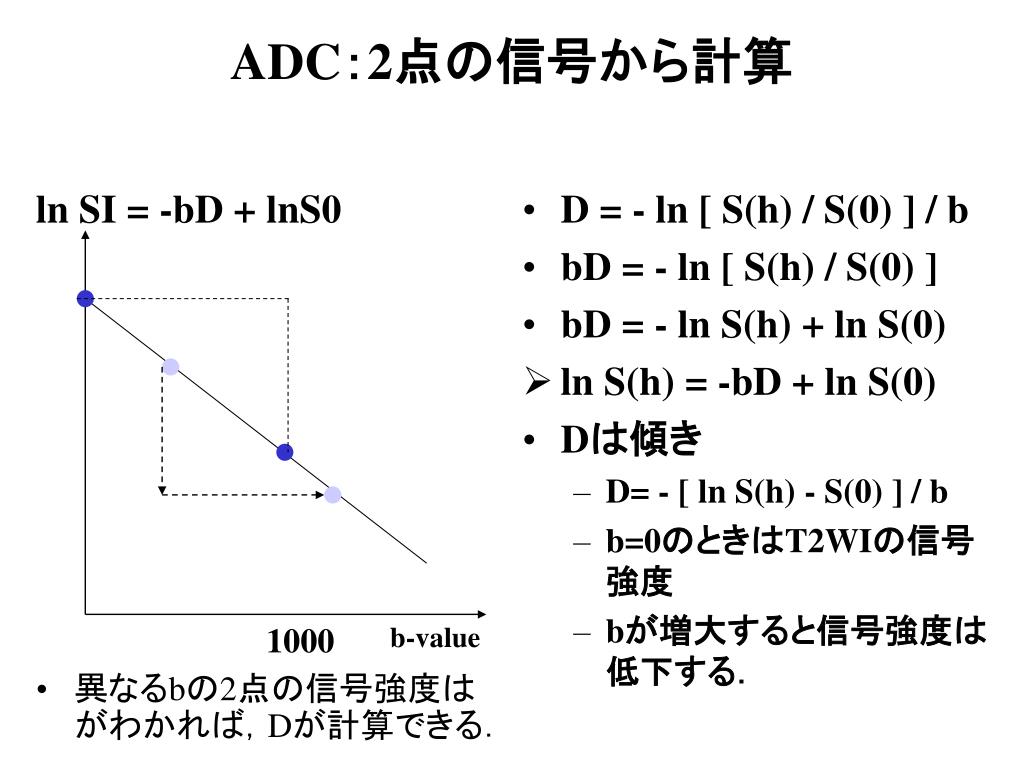

adc 24
異なるbの2点の信号強度はがわかれば,Dが計算できる.異なるbの2点の信号強度はがわかれば,Dが計算できる.

D = - ln [ S(h) / S(0) ] / b

bD = - ln [ S(h) / S(0) ]

bD = - ln S(h) + ln S(0)

ln S(h) = -bD + ln S(0)

Dは傾き

D= - [ ln S(h) - S(0) ] / b

b=0のときはT2WIの信号強度

bが増大すると信号強度は低下する.

ADC:2点の信号から計算

ln SI = -bD + lnS0

1000

b-value

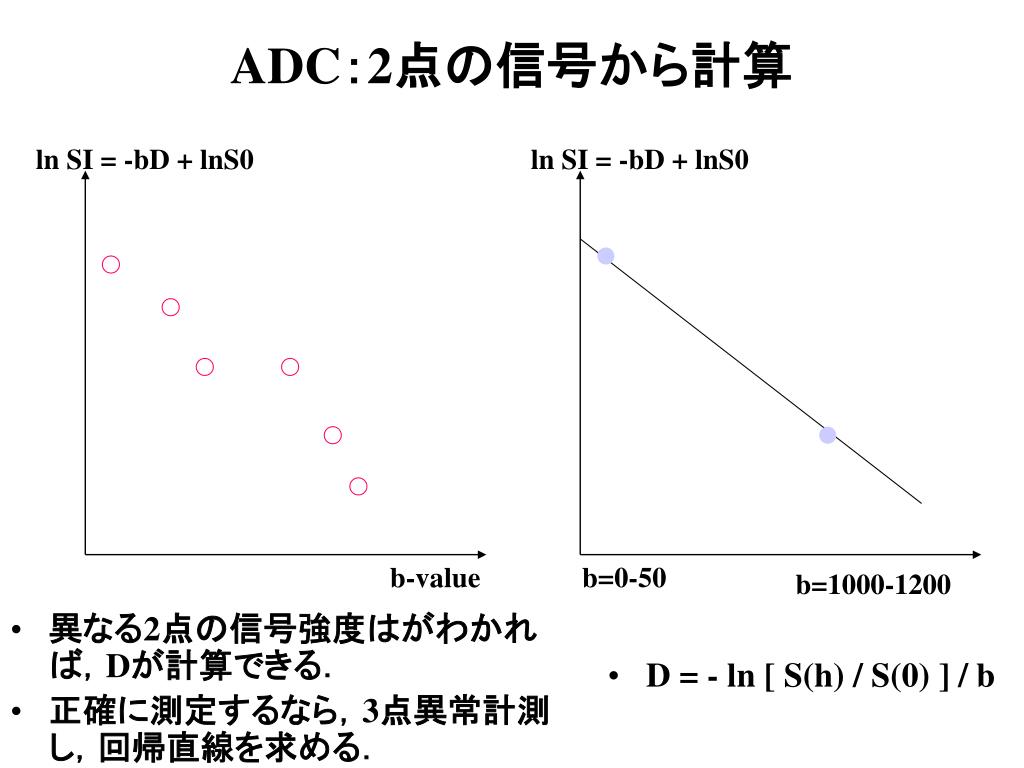

adc 25
異なる2点の信号強度はがわかれば,Dが計算できる.異なる2点の信号強度はがわかれば,Dが計算できる.

正確に測定するなら,3点異常計測し,回帰直線を求める.

D = - ln [ S(h) / S(0) ] / b

ADC:2点の信号から計算

ln SI = -bD + lnS0

ln SI = -bD + lnS0

b-value

b=0-50

b=1000-1200

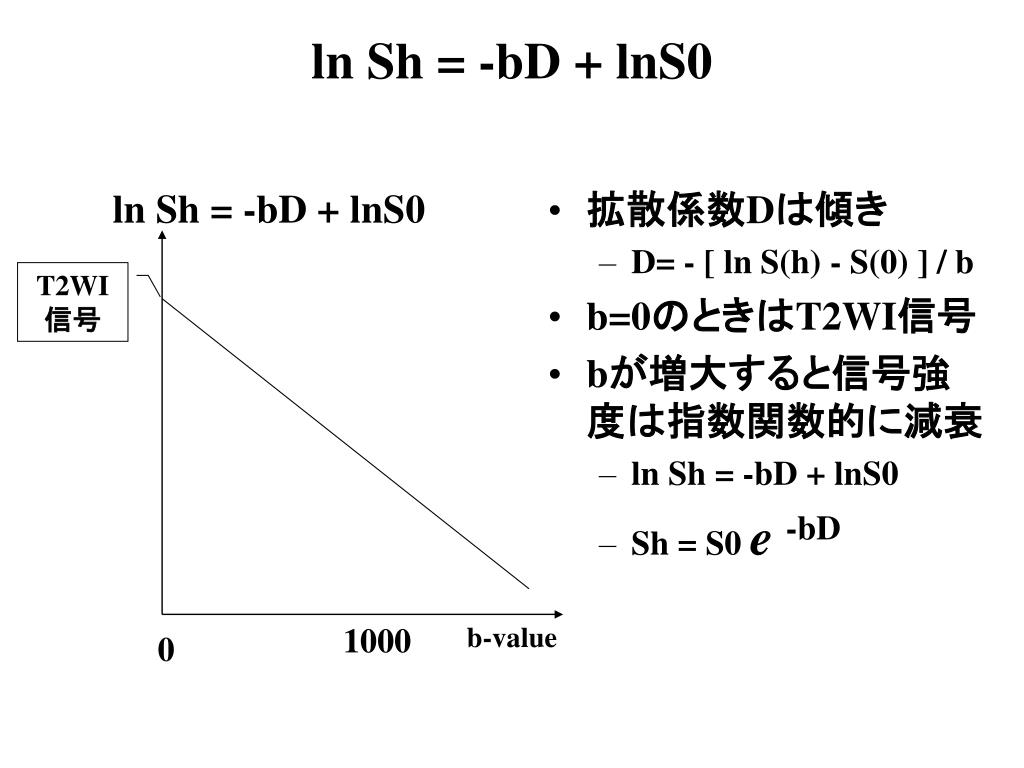

ln sh bd lns0
拡散係数Dは傾き

D= - [ ln S(h) - S(0) ] / b

b=0のときはT2WI信号

bが増大すると信号強度は指数関数的に減衰

ln Sh = -bD + lnS0

Sh = S0 e-bD

ln Sh = -bD + lnS0

ln Sh = -bD + lnS0

T2WI信号

1000

b-value

0

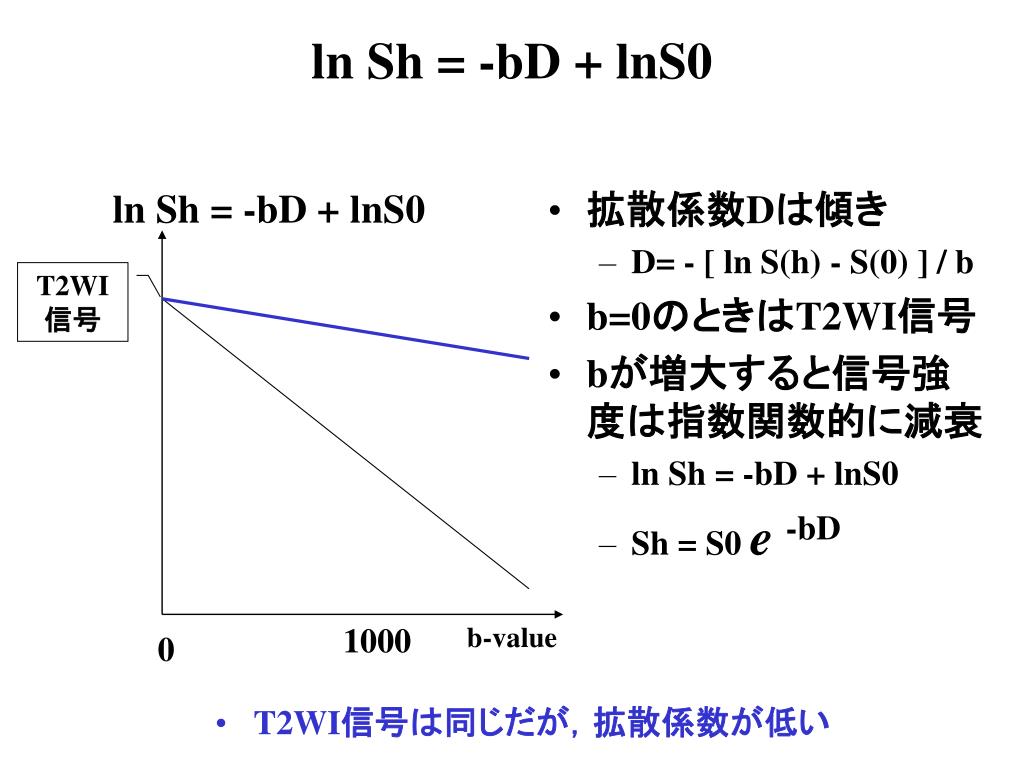

ln sh bd lns07
拡散係数Dは傾き

D= - [ ln S(h) - S(0) ] / b

b=0のときはT2WI信号

bが増大すると信号強度は指数関数的に減衰

ln Sh = -bD + lnS0

Sh = S0 e-bD

T2WI信号は同じだが,拡散係数が低い

ln Sh = -bD + lnS0

ln Sh = -bD + lnS0

T2WI信号

1000

b-value

0
