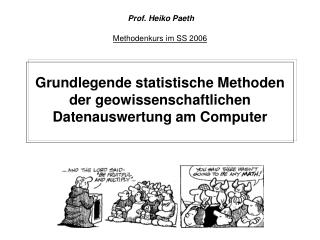

Prof. Heiko Paeth. Methodenkurs im SS 2006. Grundlegende statistische Methoden der geowissenschaftlichen Datenauswertung am Computer. Wissenschaftliche Arbeitsschritte. 5. Präsentation (Medien, Poster, Vortrag, …). 4. Daten- visualisierung (Graphiken, Karten). 3. Datenanalyse

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Grundlegende statistische Methoden der geowissenschaftlichen Datenauswertung am Computer' - MikeCarlo


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
wissenschaftliche arbeitsschritte
Wissenschaftliche Arbeitsschritte

5.

Präsentation

(Medien,

Poster,

Vortrag, …)

4.

Daten-

visualisierung

(Graphiken,

Karten)

3.

Datenanalyse

(Qualitäts-

kontrolle,

Statistik)

2.

Daten-

akquisition

(Messung,

Modellierung)

1.

Hypothese,

Fragestellung,

Zielsetzung

schritt 1 fragestellung
Schritt 1: Fragestellung
  • Beschreibung der charakteristischen Ausprägungen des Mittelmeer-klimas:

{

  • Großraum
  • Region
  • Teilregion
  • Gitterboxen
  • mittlere Zustände
  • typische Variabilität
  • Extremwerte
  • Instationaritäten

Klimadefinition

schritt 2 datenakquisition
Schritt 2: Datenakquisition
  • in Ermangelung verfügbarer hochauflösender, vollständiger und homogener Beobachtungsreihen: Daten von einem regionalen Klimamodell (REMO)
  • Sektor: 30°W-60°E ; 15°S-45°N
  • räumliche Auflösung: 0,5° horizontal; 20 Hybridlevel vertikal
  • zeitliche Auflösung: Tageswerte
  • Antriebsdaten: globale “Beobachtungsdaten“ bzw. Klimamodelldaten
  • Zeitraum 1: 1979-2003 (natürliche und anthropogene Antriebe)
  • Zeitraum 2: 2000-2025 (Treibhausgasanstieg, Landnutzungsänderungen)
schritt 2 datenakquisition5
Schritt 2: Datenakquisition

Strahlungs-

schema

mit CO2,

CH4 , NOx,

FCKW

Wolken

und

Nieder-

schlag

Jahresgang

der solaren

Einstrahlung

 Parameterisierungen

Druck, Temperatur,

Wind, Feuchte …

atmosphärischer

Antrieb aus

6-stündigen

globalen

Datensätzen

atmosphärischer

Antrieb aus

6-stündigen

globalen

Datensätzen

Jahresgang von

Vegetationsanteil

Waldanteil

Albedo

Orographie

Meeres-

oberflächen-

temperaturen

Boden-

modell

schritt 2 datenakquisition6
Schritt 2: Datenakquisition
  • die Parametrisierungen und unbekannten Anfangsbedingungen implizieren bei allen Modellen Unsicherheiten und Fehler
  • Beobachtungs- und Modelldaten verhalten sich wie folgt zueinander:
  • selbst in einem perfekten Modell gilt:
  • eine komplexe, nichtlineare Realität lässt sich niemals mathematisch exakt mit einem Modell reproduzieren
  • im vorliegenden Fall ist das regionale Klimamodell in hinreichendem Einklang mit dem beobachteten Klimasystem im Mittelmeerraum

systema-

tischer

Fehler

raumzeit-

abhängiger

Fehler

realer

Wert

simulierter

Wert

zufälliger

Fehler

schritt 3 datenanalyse
Schritt 3: Datenanalyse
  • die statistische Auswertung der Daten soll mit der Programmiersprache FORTRAN in der Entwicklungsumgebung des Betriebssystems LINUX erfolgen:
  • Karten der jährlichen und saisonalen Mittelwerte
  • Darstellung der synoptischen, saisonalen und interannuellen Variabilität
  • Zeitreihen der regionalen und großräumigen Entwicklung
  • Entwicklung von Klimadiagrammen
  • Berechnung von Hovmöller-Diagrammen
  • Cluster-Analyse
  • Hoch- und Tiefpassfilterung
  • Standardisierung von Zeitreihen
  • Berechnung von Zeitreihentrends
  • räumliche und zeitliche Korrelation
  • multiple Regression
  • Autokorrelation
  • Signifikanztests
  • Berechnung von Composites
  • geographische und orographische Profile
  • Bestimmung der Regenzeit
  • Darstellung von Verteilungsfunktionen
  • Bestimmung von Extremereignissen
  • Hauptkomponentenanalyse
schritt 4 datenvisualisierung
Schritt 4: Datenvisualisierung
  • konventionelle Programme: Maus-gesteuert, intuitiv, Windows-kompatibel, verbreitet, unflexibel, teuer, Nutzer-orientiert (z.B. Excel)
  • professionelle Programme: Skriptsprachen-basiert, lernaufwendig, Linux-kompatibel, hochflexibel, Freeware, Layout-orientiert (z.B. GMT)
schritt 5 pr sentation
Schritt 5: Präsentation
  • Vortrag, Posterpräsentation, Zeitschrift, Internet:
leistungsnachweise
Leistungsnachweise
  • Gruppenarbeit:
  • Einzelarbeit:
  • Posterausstellung zum Thema Mittelmeerklima basierend auf den gemeinsam erarbeiteten statistischen Auswertungen und graphischen Darstellungen
  • Internetseiten mit Klimadiagrammen zu einzelnen Teilregionen
  • Präsentation eines “Mini-Projektes“ durch jeden Kursteilnehmer in der letzten Sitzung auf der Grundlage der oben beschriebenen Arbeitsschritte
literatur
Literatur
  • Statistik:
  • Fortran:
  • Mittelmeerklima:
  • Bahrenberg, G.; Giese, E. und Nipper, J.: Statistische Methoden in der Geographie, Bd. 1+2. Teubner, Stuttgart, 1990/1992.
  • Schönwiese, C.-D.: Praktische Statistik für Meteorologen und Geowissenschaftler. Bornträger , Stuttgart, 1992.
  • Clauß, G.; Finze, F.-R. und Partzsch, L.: Statistik für Soziologen, Pädagogen, Psychologen und Mediziner. Harri Deutsch, Frankfurt/Main, 2004.
  • von Storch, H. and Zwiers, F.W.: Statistical Analysis in Climate Research. Cambridge University Press, 1999.
  • Lamprecht, G.: Fortran77. Einführung in die Programmiersprache. Vieweg, Braunschweig, 1987.
  • Engeln-Müllges, G. und Niederdrenk, K.: Fortran90. Grundkurs Computerpraxis. Rowohlt, Hamburg, 1996.
  • Lionello, P.; Malanotte-Rizzoli, P. and Boscolo, R. (Eds.): The Mediterranean Climate: an Overview of the Main Characteristics and Issues. Elsevier, Amsterdam, 2006.
rechnerlandschaft am giuw

Rechnerlandschaft am GIUW

  • Geo-Pool: 13 PCs mit Betriebssystem Windows XP
  • CIP-Pool: 16 PCs mit Betriebssystem Windows XP:
  • die Partition k:\geozip\ ist als gemeinsame Plattform von allen Rechnern aus erreichbar und dient der Bereitstellung größerer Datenmengen
  • CIP : Computer Investitions Programme (Rechner zu Lehrzwecken an Hochschulen)
  • jeder Teilnehmer hat (hoffentlich) einen Account (Username, Password)
  • für Programmiersprache Fortran und Datenvisualisierungsprogramm GMT wird

Betriebssystem Linux benötigt (vorläufig: Emulation (Wetteifer, Nachbildung) unter Windows)

arbeitsablauf
Arbeitsablauf
  • bei der Bearbeitung wissenschaftlicher Fragestellungen werden meist verschiedene Prozesse und Programme am Computer genutzt:

Starten

des Betriebs-

systems

Öffnen einer zu

bearbeitenden

Datei mit einem

Editor

Bearbeiten

eines

Textdokuments,

einer Graphik

oder eines

Programms

mit den

Editorbefehlen

Abspeichern

der

bearbeiteten

Datei auf einem

Speicher-

medium

(Festplatte, CD)

Dokumentation

oder

Präsentation

des berech-

neten

Ergebnisses

(Ausdruck,

Datei)

Nach-

bearbeitung

des berech-

neten

Ergebnisses

(weiteres

Programm,

Visualisierung)

Ausführen

des

kompilierten

Programms

Übersetzen

(Kompilieren)

des

Programms

in Maschinen-

sprache

starten des betriebssystems
Starten des Betriebssystems
  • Einschalten des Computers bewirkt automatisch Booten: Betriebs-system wird vom Master Boot Record auf der Festplatte in Hauptspeicher (RAM) geladen
  • nach Booten ist eine vollständige Konsole verfügbar: Eingabeeinheit (Maus+Tastatur) sowie Ausgabeeinheit (Bildschirm)
  • Eingabeoberfläche kann graphisch (Windows, Maus) oder befehls-zeilenorientiert (DOS, Tastatur) sein
  • Einloggen (Benutzername+Kennwort) führt auf die graphische Windows-Eingabeoberfläche, die selbst ein Programm ist und nun weitere Programme zugänglich macht
  • für Linux-Anwendungen wird Emulation gestartet mit Desktop-Icons cygwin oder X
betriebssystem windows
Betriebssystem Windows
  • folgende Anwendungen (Programme) werden im Verlaufe des Methodenkurses benötigt:
  • wichtigste Befehle im DOS-Eingabemodus:
  • DOS-Eingabeaufforderung (befehlszeilenorientiert): Dateiverwaltung, Kopieren
  • Excel-Tabellenkalkulation: Visualisierung der berechneten Ergebnisse
  • Editor: Öffnen, Bearbeiten und Speichern der Fortran-Programme
  • Powerpoint: Präsentation der Ergebnisse (Poster)
betriebssystem linux
Betriebssystem Linux
  • Starten der Linux-Emulation unter Windows öffnet eine befehlszeilen-orientierte Eingabeoberfläche (Shell) oder eine graphische Bedienerober-fläche (X-Window)
  • hier wird die sogenannte Bourne-Again Shell “bash“ verwendet
  • Einstellungen für das Erscheinungsbild der Shell werden in den Umgebungsdateien /etc/profile und /home/user/.bashrc getätigt (wirksam mit source .bashrc oder bei Neustart der Shell):
  • zu praktisch jedem Programm gibt es Hilfsseiten (Manual Pages), die im Befehlszeilenmodus über man befehl_name aufgerufen werden
  • Prompting
  • Aliasing
  • globale Pfadangaben
betriebssystem linux17
Betriebssystem Linux
  • wichtigste Befehle im Linux-Eingabemodus:
bash shell
Bash-Shell
  • Start der Shell mit Mausklick auf den Button unter Windows
  • Beenden der Shell mit exit
  • Cursor auf / ab ruft letzte Befehle im Eingabemodus auf
  • Tabulatortaste |↔| ergänzt begonnene Befehle oder Dateinamen
  • nachgestelltes & schickt Programmausführung in den Hintergrund und gibt Shell frei
  • Pipe-Symbol | verbindet zwei Befehle, z.B.: ls –l | wc
  • Joker-Symbol * Platzhalter für Datei- und Verzeichnisnamen
  • einzelne Shell-Befehle können auch in Shellskripten gebündelt werden
joe editor
joe-Editor
  • praktischer ASCII-Editor unter Linux mit Tastensteuerung: Aufruf mit joe file_name
  • Befehle werden über Strg -Taste angesprochen (siehe ^KH), z.B.:
  • beim Abspeichern wird Sicherheitskopie file_name~ erzeugt
dateisystem
Dateisystem
  • elektronische Speicherung von Informationen erfolgt binär mit den Zuständen 0 und 1 (Bit); 8 Bit-Informationen ergeben ein Zeichen (Byte)
  • Zahlen im Wertebereich ± 231=2·109 können mit 4 Bytes dargestellt werden, z.B.:
  • Vielzahl von Zeichen oder Zahlen in Dateien abgespeichert, die auf dem Computer einem Ordnungsprinzip (Dateisystem) unterliegen:

84 = 1·26 + 0·25 +1·24 +0·23 +1·22 +0·20

Partitionen,

Stammverzeichnis:

c:\

d:\

/verz1/

/verz2/

Einzeldateien:

file_name.suffix

[Buchstaben Zahlen . - _ ]

/

[, / \ ? * : ; @ ~]

Verzeichnisbaum:

uverz1\uuverz1\...

uuverz2\...

uverz2\uuverz3\...

uuverz4\...

uverz1/uuverz1/…

uuverz2/…

dateisystem21
Dateisystem
  • relative Adressierung von Verzeichnissen und Dateien:
  • absolute Adressierung von Verzeichnissen und Daten:
  • Dateiattribute unter Linux:
  • wichtigste Verzeichnisse für Methodenkurs:

Windows & Linux : cd ../../uverz1/uuverz2

Windows : cd c:\uverz1\uuverz2

Linux : cd /verz1/uverz2/uuverz3

drwxr-xr-x 1 user group 1295382 Datum : Verzeichnis

-rwxr-xr-x 1 user group 1295382 Datum : Datei

read

write für

execute

User

Group

Others

fortran

Fortran

  • Fortran steht für Formula Translator: speziell für formelmäßige Berechnungen mit dem Computer
  • Hochsprache: Sprachelemente sind an naturwissenschaftlich arbeitende Menschen angepasst (mathematische Funktionen etc.)
  • Versionen: Fortran77 (1978), Fortran90 (1991), Fortran95 (1995)
  • auch heute noch Basissprache für praktisch alle Modellanwendungen in den Naturwissenschaften
  • alternativ auch C und C++ (seit 1990): analoge Struktur, andere Syntax
  • Dateien mit Fortran-Quellcode haben die Dateiendung .f bzw. .for
compiler

Compiler

  • die Übersetzung vom für den Menschen verständlichen Quellcode zum maschinenlesbaren Executable wird von einem Compiler bewerkstelligt
  • Fortran-Compiler für Windows sind meist sehr teuer oder haben Eigenarten bzgl. des Quellcodes
  • deshalb hier kostenloser Fortran-Compiler von GNU unter Linux-Emulation
  • Aufruf des Compilers im Befehlszeilenmodus von Linux:

g77 –o file_name.exe file_name.f [Optionen, Bibliotheken]

mit alias-Befehl bzw. Shellskript:

g77 file_name

User erhält automatisch das Recht, das Executable auszuführen

arbeitsschritte

Arbeitsschritte

  • das Arbeiten mit Fortran beinhaltet i.d.R. die folgenden Arbeitsschritte:

Starten eines

beliebigen

Texteditors

(ASCII, nicht

Word & Co.)

Bearbeiten

der Textdatei

mit dem

Fortran-

Quellcode

(“Program-

mieren“)

Abspeichern

der

Quellcode-

Datei

Aufruf

des Compilers

im Befehls-

zeilenmodus

Editieren

oder

Weiter-

verarbeiten

der Ergebnis-

datei

Ausführen

des

Executables

im Befehls-

zeilenmodus

allgemeine form des quelltextes

Allgemeine Form des Quelltextes

  • Fortran-Befehle werden im Quellcode zeilenweise in Datei geschrieben und nach dem Kompilieren auch zeilenweise ausgeführt
  • allgemein ist in der Quellcode-Datei zu beachten:
  • nur eine Anweisung pro Zeile
  • zwischen Groß- und Kleinschreibung wird nicht unterschieden
  • Spaltenbelegung:

1-5 : Anweisungsmarke (Label, Kommentarzeichen)

6 : Zeichen für Zeilenfortsetzung

7-72 : Raum für Anweisungen (Fortran-Befehle)

>73 : vom Compiler nicht interpretierter Raum für Kommentare

sprachelemente

hier werden nur die wichtigsten Sprachelemente zusammengefasst; am besten lässt sich der Sprachumfang direkt beim Programmieren erweitern

Sprachelemente

beispielprogramm
Beispielprogramm

program beispiel_fortran_programm

implicit none

c **********************************************************

c * - dieses Programm vereint beispielhaft einige der *

c * wichtigsten Sprachelemente von Fortran *

c * - das Programm liest Temperaturen in Grad Celsius ein *

c * rechnet in Kelvin um und schreibt das Ergebnis in *

c * eine neue Datei *

c **********************************************************

c---- Vereinbarungsteil ----------------------------------------

integer nt,ja,bs

character infile*11,outfile*10

real kv

parameter(infile='celsius.dat', ! Input-Datei mit Werten

1 nt=11, ! Anzahl der Zeitpunkte

1 kv=273.15, ! Umrechnungsgroesse

1 bs=1, ! 0=nicht ; 1=Bildschirmausgabe

1 outfile='kelvin.dat') ! Output-Datei fuer Ergebnisse

integer jahr(nt)

real temp(nt),neutemp(nt)

c---- Temperaturzeitreihe aus ASCII-Datei einlesen -------------

open(11,file=infile,form='formatted')

do ja=1,nt

read(11,'(i6,f8.1)') jahr(ja),temp(ja)

enddo

close(11)

write(6,*) 'Daten eingelesen !'

c---- Input-Daten am Bildschirm ausgeben -----------------------

write(6,'(a19)') ' Eingelesene Daten:'

do ja=1,nt

write(6,'(2i6,f10.2)') ja,jahr(ja),temp(ja)

enddo

beispielprogramm29
Beispielprogramm

c---- Temperaturdaten umrechnen --------------------------------

do ja=1,nt

neutemp(ja)=temp(ja)+kv

enddo

write(6,*) 'Daten umgerechnet !'

c---- neue Temperaturdaten in Datei schreiben ------------------

open(21,file=outfile,form='formatted')

do ja=1,nt

write(21,'(i6,f8.1)') jahr(ja),neutemp(ja)

enddo

close(21)

write(6,*) 'Neue Temperaturdaten in Datei geschrieben !'

c---- ggf. neue Temperaturdaten auf Bildschirm schreiben -------

if (bs.eq.1) then

write(6,'(a20)') ' Umgerechnete Daten:'

do ja=1,nt

write(6,'(2i6,f10.2)') ja,jahr(ja),neutemp(ja)

enddo

else

write(6,'(a45)') ' Sie haben keine Ergebnisausgabe gewuenscht !'

endif

c---- Schluss --------------------------------------------------

write(6,*) 'Das Programm endet nun. Einen schoenen Tag noch!'

end

statistische verfahren

arithmetisches Mittel:

  • Varianz:
  • Standardabweichung:
  • Variationskoeffizient:
  • Standardisierung:
  • Tiefpassfilterung:
  • Hochpassfilterung:

Statistische Verfahren

statistische verfahren31
Statistische Verfahren
  • linearer Trend:
  • y-Achsenabschnitt:
  • Regressionsgerade:
  • Korrelationskoeffizient:
  • Bestimmtheitsmaß:
statistische verfahren32
Statistische Verfahren
  • Autokorrelation:
  • Kreuzkorrelation:
  • multiple Regression:
generic mapping tool gmt

#-- Shell angeben -----------------------------------------------------------#!/bin/sh#-- Daten in ASCII einlesen und in GRID umwandeln ---------------------------xyz2grd /home/heiko/hab/seminar/ypremedi.gmt -Gkarte.grd -R-10/40/30/44 -I0.5echo ' Daten umgewandelt !'#-- Daten als Pixel oder interpolierte Pixel zeichnen -----------------------#grdimage karte.grd -R-10/40/30/44 -JX8/2.3d -Ba5f5/a5f5WSne -Cfarbe200.cpt \# -X2 -Y3.3 -K > medi.psgrdview -Qs karte.grd -R-10/40/30/44 -JX8/2.3d -Ba5f5/a5f5WSne -Cfarbe200.cpt \ -X2 -Y3.3 -K > medi.psecho ' Pixel gezeichnet !'#-- Karte mit Kuestenlinien und Laendergrenzen zeichnen ---------------------pscoast -A1000 -N1 -R-10/40/30/44 -JX8/2.3d -W10 -O -K >> medi.psecho ' Karte gezeichnet !'#-- Abbildung beschriften ---------------------------------------------------pstext -N -Jx1 -R0/6/0/6.2 -O -K -N <<END>> medi.ps 4.0 2.6 16 0.0 1 2 Mittlerer Jahresniederschlag 4.0 -0.55 14 0 1 2 geogr. L\342nge -0.6 1.15 14 90 1 2 geogr. BreiteENDecho ' Abbildung beschriftet !'#-- Legende zeichnen --------------------------------------------------------psscale -Cfarbe200.cpt -L -D4/-0.8/8/0.2h -O >> medi.psecho ' Legende gezeichnet !‚

Generic Mapping Tool (GMT)
