risques electriques
Risques Electriques

IPCMS JPV Documents INRS

slide2

RISQUES ÉLECTRIQUES

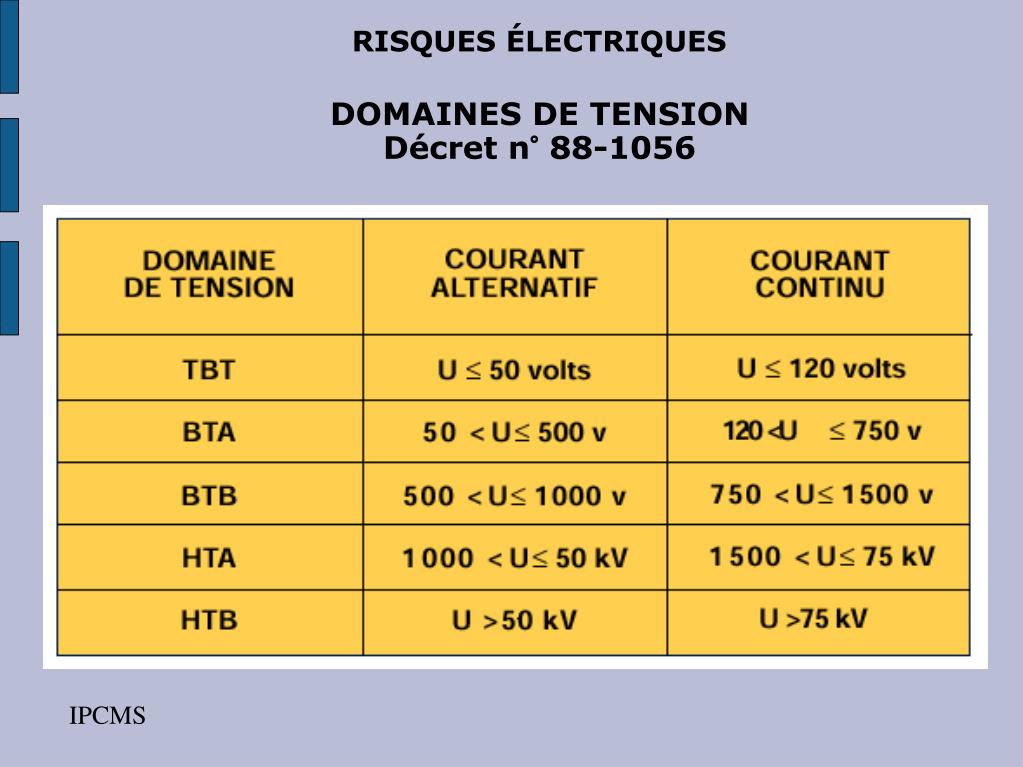

DOMAINES DE TENSIONDécret n° 88-1056

IPCMS

slide3

RISQUES ÉLECTRIQUES

Les statistiques des accidents du travail en France

Pour la seule année 2002, les accidents du travail d’origine électrique ont coûté environ 10,7 millions Euros.

Huit décès ont été recensés en 2002, mais 56 pour les 5 dernières années connues.

Les triangles de sévérité mettent en lumière la particulière gravité du risque électrique. Les accidents d’origine électrique sont 10 fois plus souvent mortels que les accidents ordinaires.

Cette gravité est reflétée, en 2002, par le taux moyen des incapacités permanentes qui est de 20% pour les accidents d’origine électrique et 10% pour l’ensemble des accidents toutes causes confondues.

IPCMS

slide4

RISQUES ÉLECTRIQUES

Définition du risque électrique

d’après EN 292-1

  • Ce risque peut causer des lésions ou la mort par le choc électrique ou brûlure pouvant résulter:

IPCMS

slide5

Travail proximité pièce nue sous tension

Contact avec pièce nue sous tension

Personne

Brûlure, électrisation, électrocution

RISQUES ÉLECTRIQUES

Définition du risque électrique

  • du contact de personnes avec des parties actives, c’est à dire des parties normalement sous tension

 contact direct

=> 45 % des accidents

Énergie électrique BT

IPCMS

slide6

PH

N

FRÉQUENT

RISQUES ÉLECTRIQUES

FORMES D’ÉLECTRISATION

CONTACT DIRECT

IPCMS

slide7

Travail proximité pièce mise accidentellement sous tension

Contact avec pièce accidentellement sous tension

Énergie électrique BT

Personne

Brûlure, électrisation, électrocution

RISQUES ÉLECTRIQUES

  • des parties qui sont devenues actives accidentellement en particulier à cause d’un défaut d’isolement

 contact indirect

=> 20 % des accidents

IPCMS

slide8

PH

N

Terre

RISQUES ÉLECTRIQUES

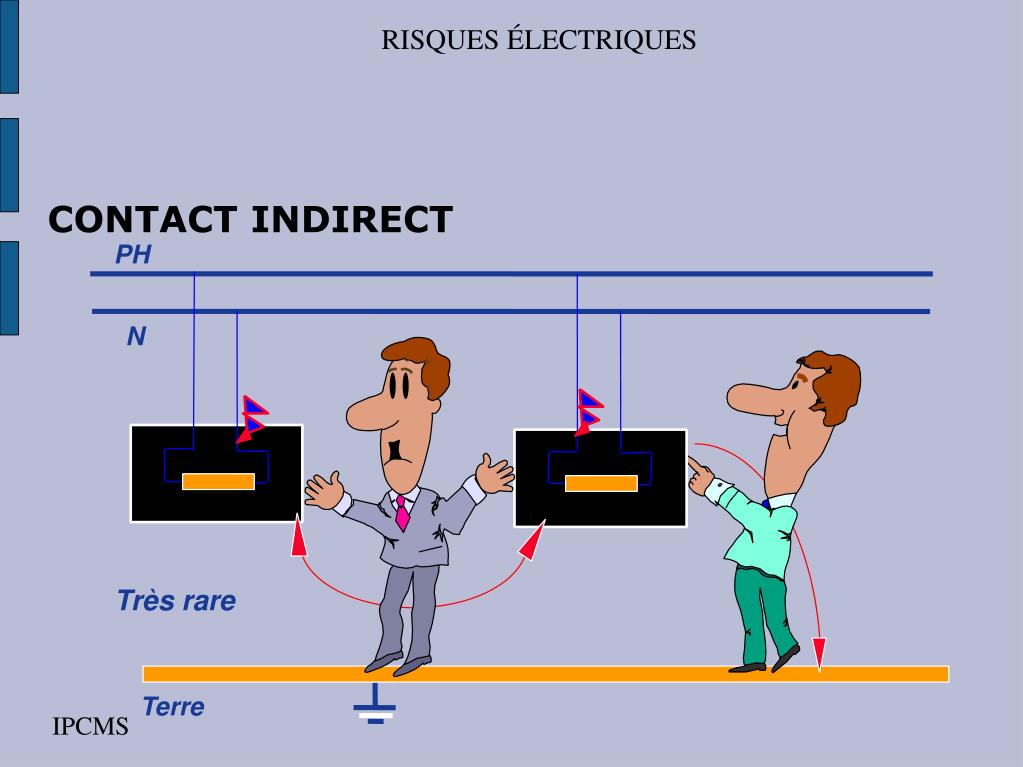

CONTACT INDIRECT

Très rare

IPCMS

slide9

Travail au voisinage d’une pièce nue sous HT

Approche de la pièce nue sous HT

Énergie électrique HT

Personne

Brûlure, électrisation, électrocution

RISQUES ÉLECTRIQUES

  • de l’approche de personne au voisinage de parties actives, particulièrement dans la catégorie Haute Tension

IPCMS

slide10

RISQUES ÉLECTRIQUES

d’après EN 292-1 ( suite ):

  • d’une isolation ne convenant pas dans des conditions prévues
  • de phénomènes électrostatiques, tels que le contact d’une personne avec des parties chargées
  • du rayonnement thermique ou des phénomènes tels que la projection de particules en fusion et les effets chimiques dus à des courts-circuits, surcharges,...

=> 15 % des accidents

IPCMS

slide11

RISQUES ÉLECTRIQUES

d’après EN 292-1 ( fin):

  • il peut également occasionner des chutes de personnes (ou d’objets lâchés par ces personnes), dues à l’effet de surprise provoqué par ces chocs électriques.

IPCMS

slide12

RISQUES ÉLECTRIQUES

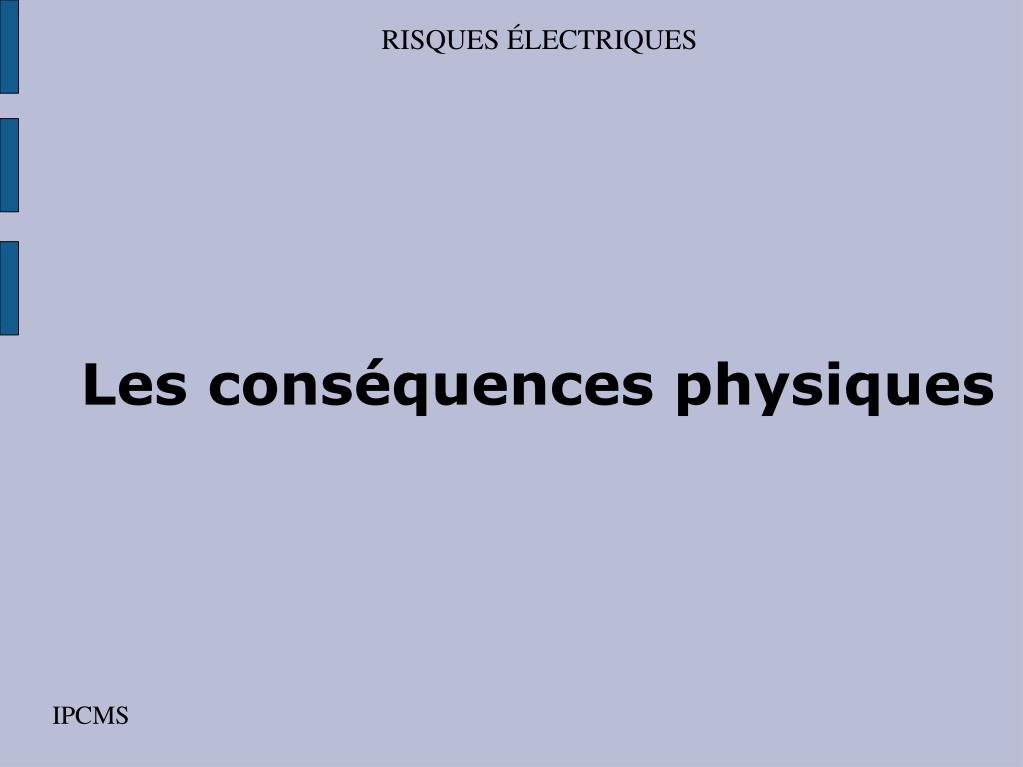

Les conséquences physiques

IPCMS

slide13

RISQUES ÉLECTRIQUES

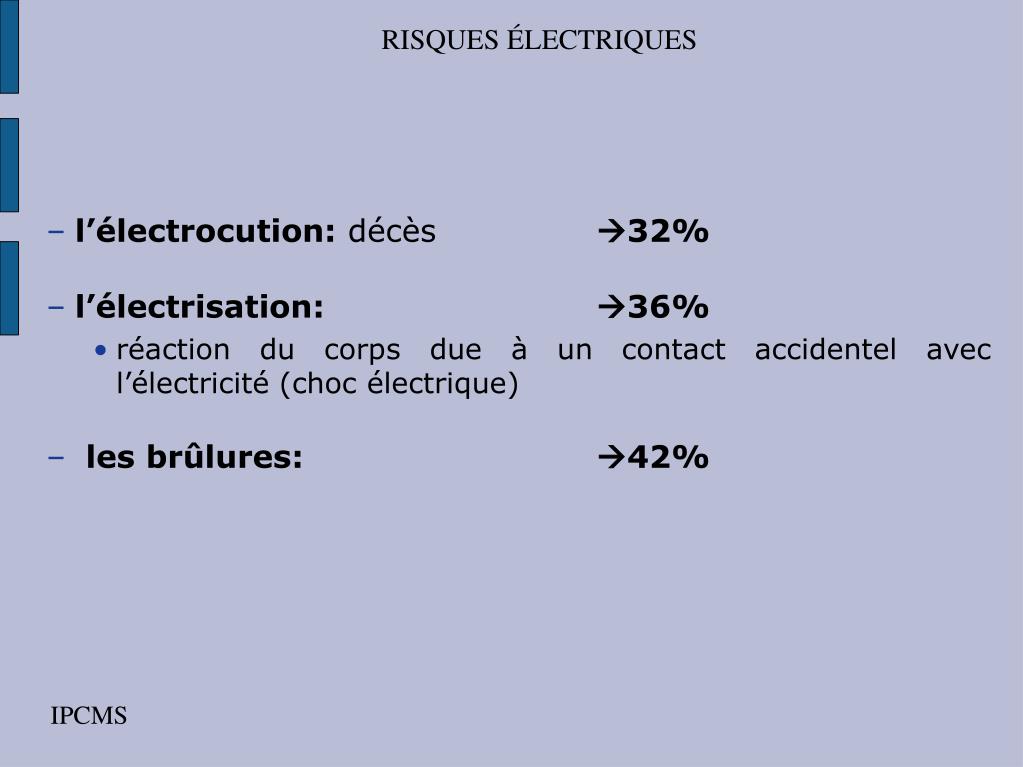

  • l’électrocution: décès32%
  • l’électrisation: 36%
    • réaction du corps due à un contact accidentel avec l’électricité (choc électrique)
  • les brûlures: 42%

IPCMS

slide14

RISQUES ÉLECTRIQUES

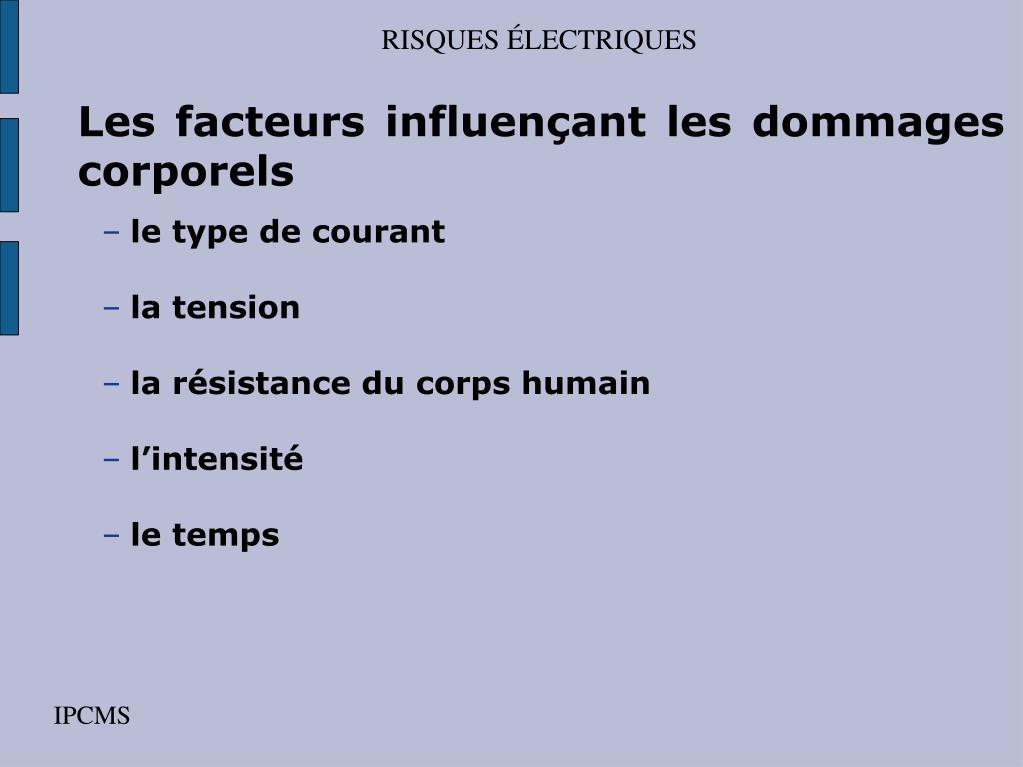

Les facteurs influençant les dommages corporels

  • le type de courant
  • la tension
  • la résistance du corps humain
  • l’intensité
  • le temps

IPCMS

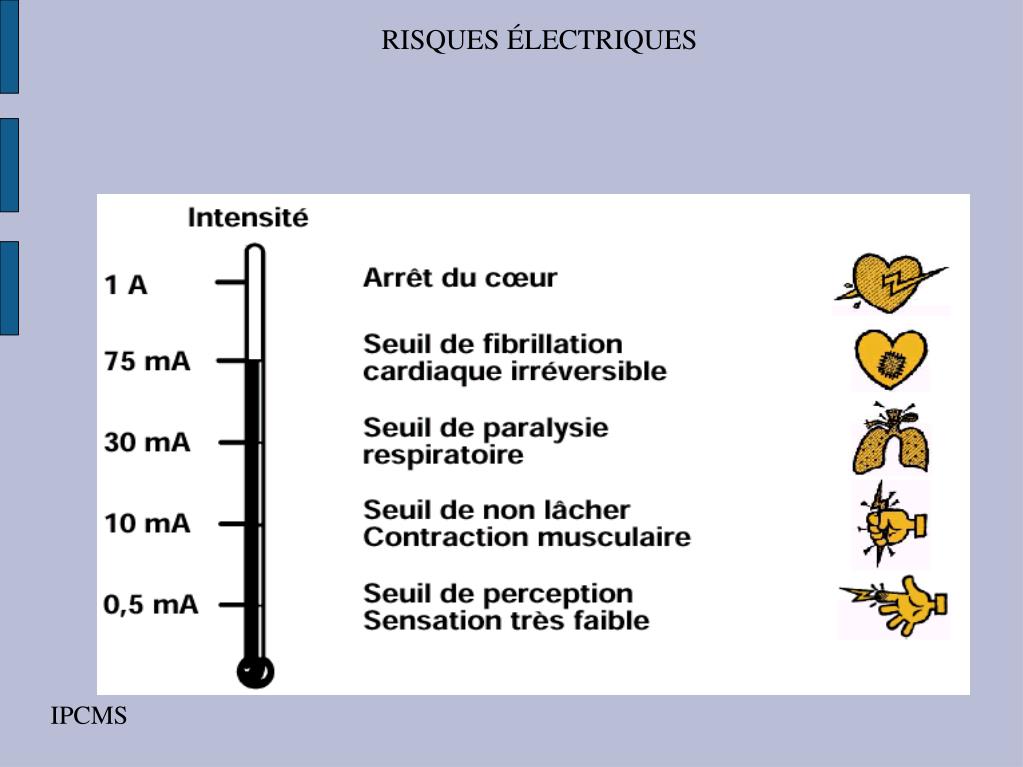

slide17

RISQUES ÉLECTRIQUES

Les effets du passage du courant continu

IPCMS

slide18

RISQUES ÉLECTRIQUES

Les organes fragiles

ils sont 40 fois moins résistants que la peau

  • le cerveau
  • les poumons
  • le cœur
  • le foie
  • les reins

IPCMS

slide19

RISQUES ÉLECTRIQUES

Le courant et le cœur

en fonction des types de contacts

  • tête-pied droit: 9.7 %
  • main droite- pied gauche: 7.9%
  • main-main : 2.9 %
  • pied-pied: 0%
  • tête-main gauche: 1.8%

IPCMS

slide20

RISQUES ÉLECTRIQUES

La résistance du corps humain

elle varie avec:

  • la surface de contact
  • la pression de contact
  • l’épaisseur de la peau
  • la présence d’humidité
  • le poids, la taille, la fatigue...

IPCMS

slide21

Peau sèche

Peau humide

Peau mouillée

Peau immergée

250

380

Uc (V)

25

50

RISQUES ÉLECTRIQUES

Variation de la résistance du corps humain en fonction de la tension de contact et de l’état de la peau

IPCMS

slide22

RISQUES ÉLECTRIQUES

Variation de la résistance du corps humain en fonction de la tension de contact et de l’état de la peau

IPCMS

slide23

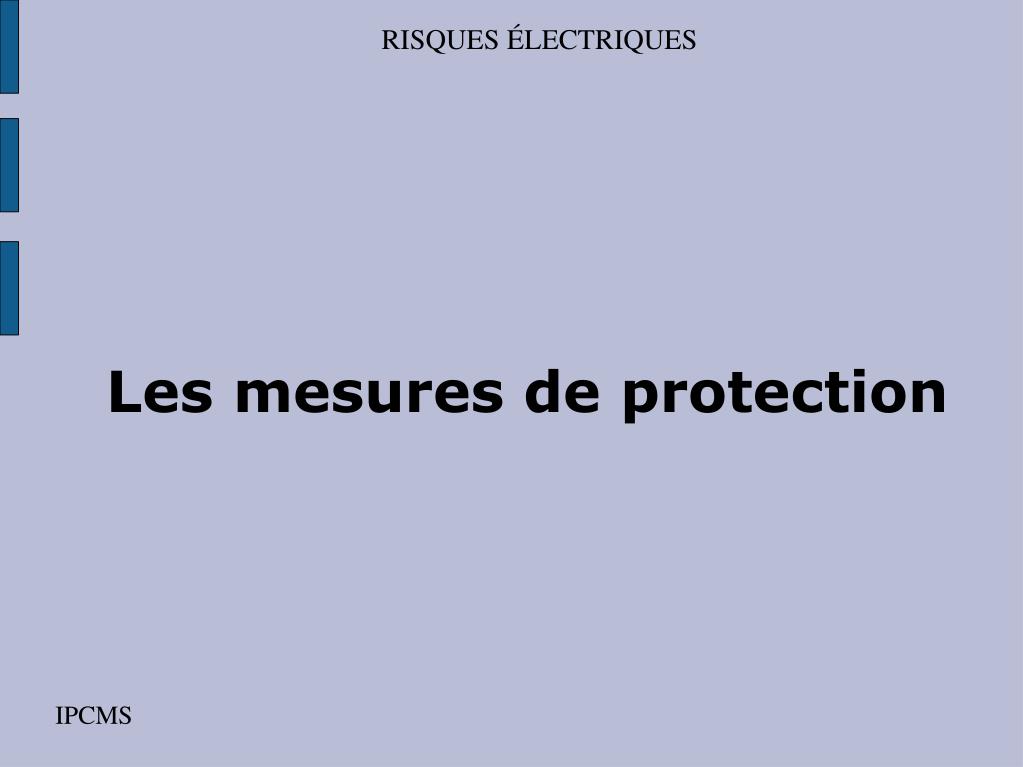

RISQUES ÉLECTRIQUES

Les mesures de protection

IPCMS

slide24

RISQUES ÉLECTRIQUES

Les mesures de protection contre les contacts directs

  • éloignement des pièces nues sous tension
    • protection collective
  • obstacles
    • protection collective
  • isolation
    • protection intrinsèque

IPCMS

slide25

RISQUES ÉLECTRIQUES

Les mesures de protection contre les contacts directs

  • éloignement des pièces nues sous tension

IPCMS

slide26

RISQUES ÉLECTRIQUES

Les mesures de protection contre les contacts directs

  • par isolation

IPCMS

slide27

RISQUES ÉLECTRIQUES

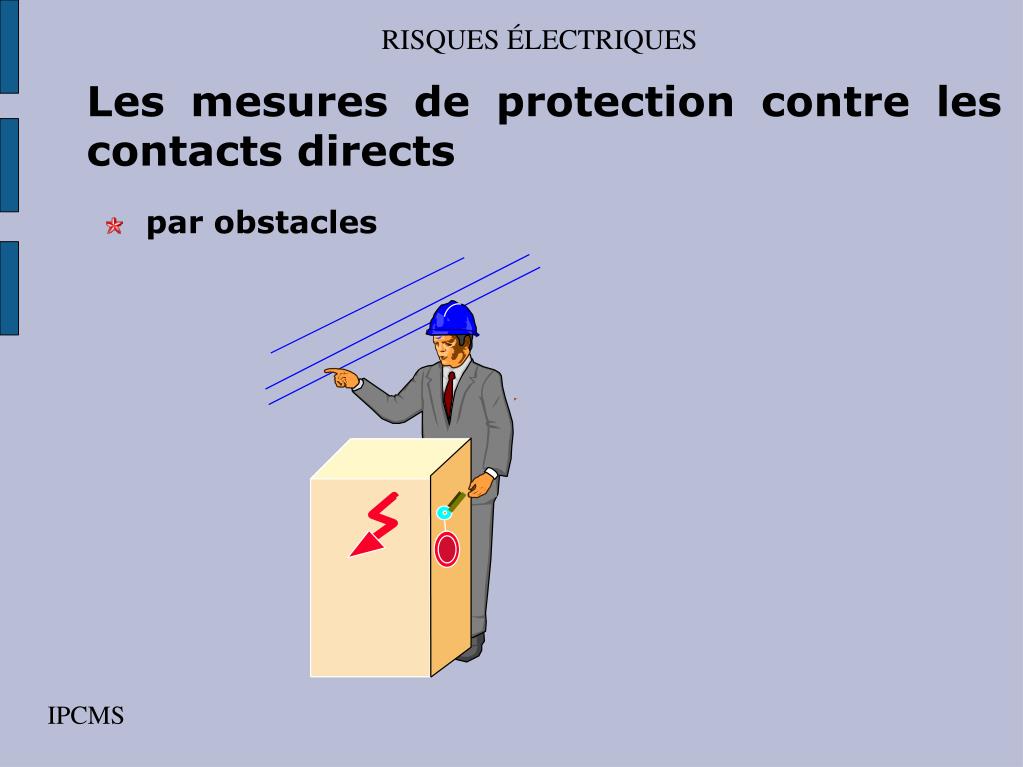

Les mesures de protection contre les contacts directs

  • par obstacles

IPCMS

slide28

RISQUES ÉLECTRIQUES

Les mesures de protection contre les contacts indirects

  • par coupure automatique
  • par l’emploi de matériel de classe 2
  • par séparation de circuit

IPCMS

slide29

Clac

OUI !

NON !

Disjoncteur

différentiel

Disjoncteur

TERRE

RISQUES ÉLECTRIQUES

Coupure automatique

IPCMS

slide30

RISQUES ÉLECTRIQUES

Comment se protéger

Des précautions simples à respecter (ou à faire respecter) doivent permettre d’éviter tout risque d’électrocution :

- ne jamais utiliser un appareil lorsqu’une partie est ou peut être en contact avec de l’eau,

- ne jamais tenter de réparer un appareil électrique sans l’avoir débranché ou couper le courant au préalable,

- s’assurer du bon état des cordons d’alimentation des appareils et éviter de les débrancher en tirant sur le fil,

- respecter les consignes d’installation prescrites par Electricité de France : mise à la terre des châssis métalliques des gros appareils (fiche de terre), avoir un disjoncteur différentiel en tête de l’installation.

IPCMS

slide31

RISQUES ÉLECTRIQUES

Comment se protéger

Qu'est ce que la surintensité?

Un conducteur dans un circuit fermé peut laisser passer sans dommage un courant électrique qui dépend de sa section.

Si l'intensité de ce courant est trop élevée, le conducteur s’échauffe et sa gaine isolante peut s’enflammer et provoquer un incendie.

IPCMS

slide32

RISQUES ÉLECTRIQUES

Comment se protéger

Comment protéger les installations ?

Outre les appareils essentiels à la sécurité d’une installation électrique (disjoncteur, fusibles), il existe certaines précautions à respecter :

- ne pas alimenter trop d’appareils sur une même prise. En effet, la somme des intensités demandées par les appareils peut conduire à un échauffement dangereux,

- vérifier l’état des cordons d’alimentation (éviter les fils dénudés) et des contacts électriques,

- ne pas remplacer un fusible défectueux par un autre de plus grande valeur.

IPCMS

slide33

RISQUES ÉLECTRIQUES

Comment se protéger

La meilleure prévention consiste à travailler hors tension, à mettre en œuvre un plan de prévention et des procédures d’intervention.Les principaux facteurs ayant entraîné l’accident sont :

- un mode opératoire inapproprié ou dangereux,- la méconnaissance des risques,

- l’application incomplète des procédures,

- une formation insuffisante,

- l’état du matériel,

- l’état du sol.

Les accidents se produisent surtout lors de travaux sur des installations fixes basse tension (21%), au cours de l’utilisation de machines-outils portatives, d’appareils de soudure électrique, de lampes portatives.

IPCMS

slide34

RISQUES ÉLECTRIQUES

Les classes de matériel

IPCMS

slide35

RISQUES ÉLECTRIQUES

Les classes de matériel

IPCMS

slide36

RISQUES ÉLECTRIQUES

Les classes de matériel

Classe 0

  • matériel dans lequel la protection contre les chocs électriques repose sur l’isolation principale.
    • Ceci implique qu’aucune disposition n’est prévue pour le raccordement des parties conductrices accessibles( masses )

IPCMS

slide37

RISQUES ÉLECTRIQUES

Les classes de matériel

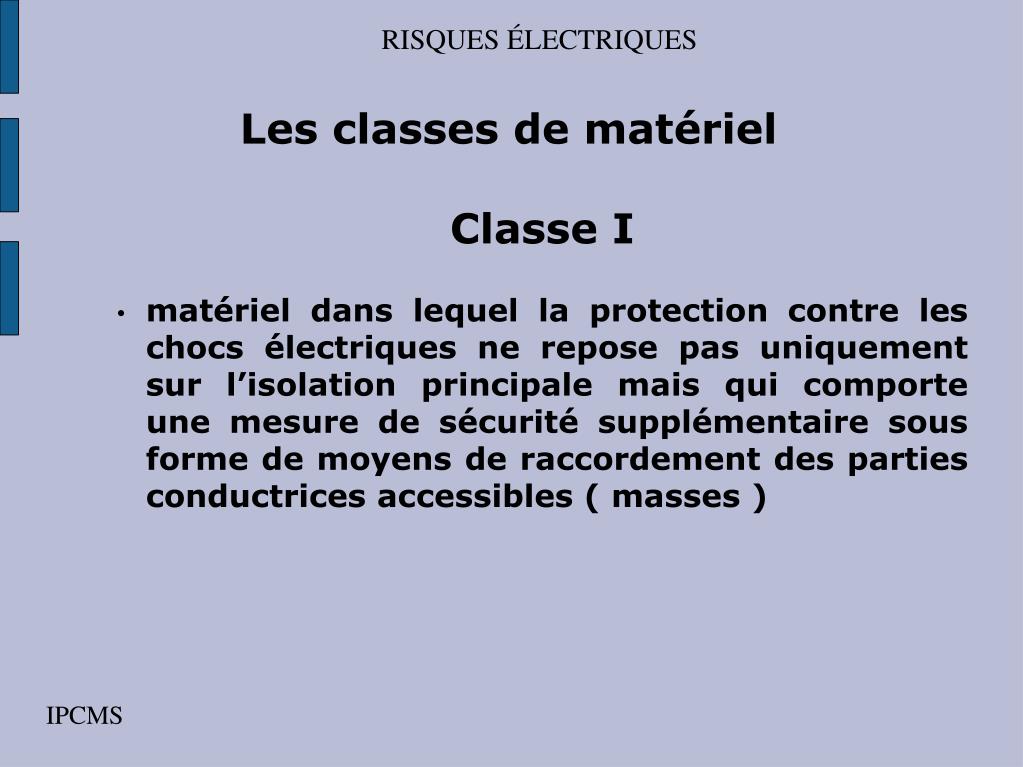

Classe I

  • matériel dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l’isolation principale mais qui comporte une mesure de sécurité supplémentaire sous forme de moyens de raccordement des parties conductrices accessibles ( masses )

IPCMS

slide38

RISQUES ÉLECTRIQUES

Les classes de matériel

Classe II

  • matériel dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l’isolation principale mais qui comporte des mesures supplémentaires de sécurité telles que la double isolation ou l’isolation renforcée.

IPCMS

slide39

RISQUES ÉLECTRIQUES

Les classes de matériel

Classe III

  • matériel dans lequel la protection contre les chocs électriques repose sur l’alimentation sous très basse tension de sécurité TBTS.

IPCMS

slide40

RISQUES ÉLECTRIQUES

La conduite à tenir en cas d'accident d'origine électrique

IPCMS

slide41

RISQUES ÉLECTRIQUES

La conduite à tenir en cas d'accident d'origine électrique

La règle générale: P.S.A.

  • P: protéger
  • S: secourir
  • A: alerter

IPCMS

slide42

RISQUES ÉLECTRIQUES

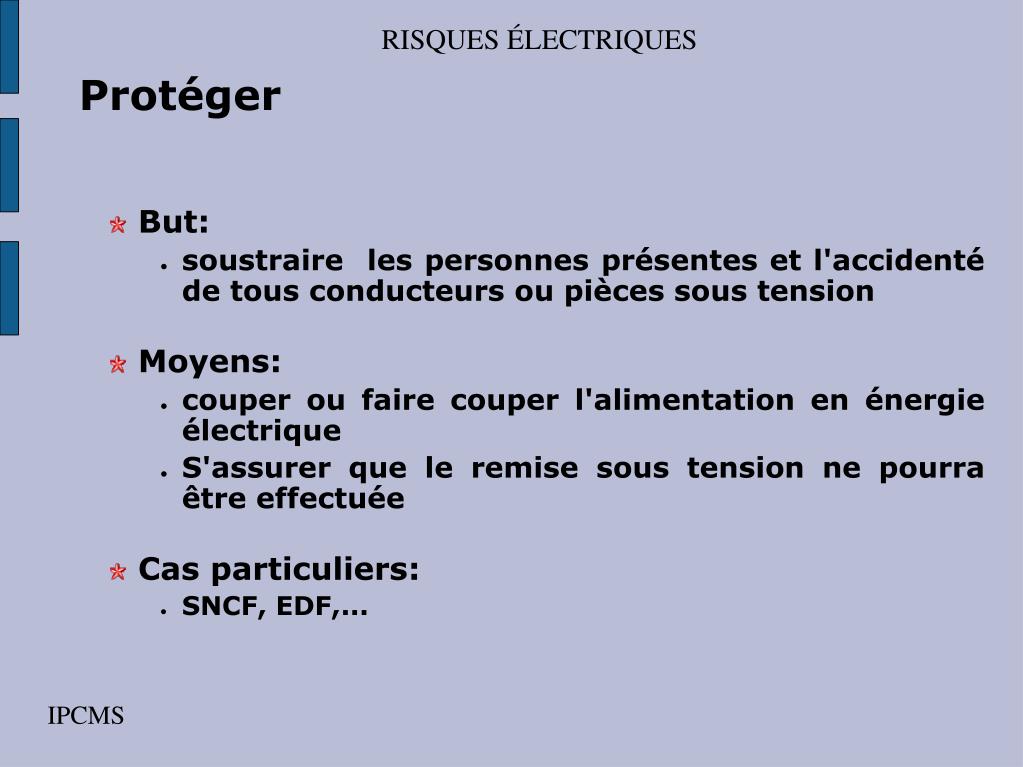

Protéger

  • But:
    • soustraire les personnes présentes et l'accidenté de tous conducteurs ou pièces sous tension
  • Moyens:
    • couper ou faire couper l'alimentation en énergie électrique
    • S'assurer que le remise sous tension ne pourra être effectuée
  • Cas particuliers:
    • SNCF, EDF,...

IPCMS

slide43

RISQUES ÉLECTRIQUES

Secourir

  • But:
    • assister la victime dans l'attente de l'arrivée des secours
  • Moyens:
    • gestes enseignés lors des formations des secouristes, suivant le plan d'intervention

IPCMS

slide44

RISQUES ÉLECTRIQUES

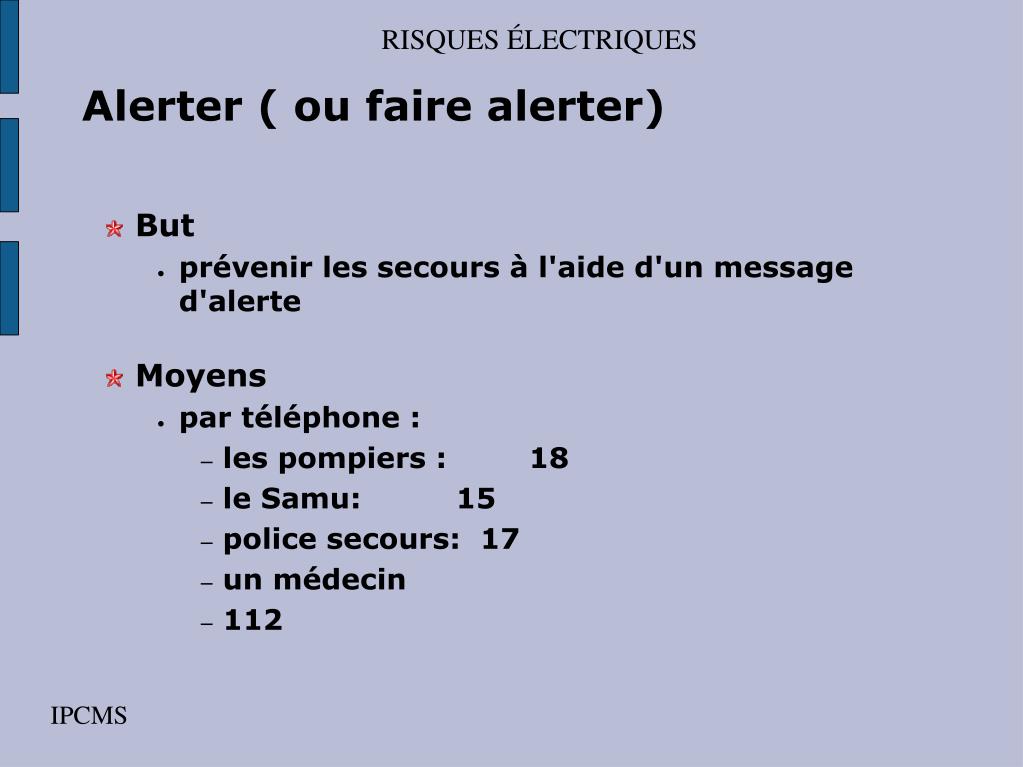

Alerter ( ou faire alerter)

  • But
    • prévenir les secours à l'aide d'un message d'alerte
  • Moyens
    • par téléphone :
      • les pompiers : 18
      • le Samu: 15
      • police secours: 17
      • un médecin
      • 112

IPCMS

slide45

RISQUES ÉLECTRIQUES

Alerter ( ou faire alerter)

  • Il est impératif de préciser:
    • le lieu précis
    • la nature de l'accident
    • le nombre de victimes
    • l'état apparent des victimes
    • les risques particuliers et les moyens à mettre en œuvre
  • Ne jamais couper la communication le premier, attendre l'ordre du correspondant

IPCMS

slide47

bille d= 12,5mm

En BT

Doigt d’épreuve

articulé d= 12mm

longueur 80 mm

IP2x ou

IP xx B

~

En HT

Fil d’acier

d=2,5mm

IP3x ou

IP xx C

RISQUES ÉLECTRIQUES

Les degrés de protection

IPCMS

slide48

RISQUES ÉLECTRIQUES

TRES BASSE TENSION DE SECURITE

( TBTS)

  • Locaux secs
    • 50V en alternatif
    • 120V en =
  • Locaux mouillés
    • 25 V en alternatif
    • 60V en =
  • Type de source de sécurité:
    • transformateur ( EN 60-742 )
    • groupe moteur- générateur
    • générateur autonome: piles, accumulateurs, moteur thermique,...

IPCMS

slide49

RISQUES ÉLECTRIQUES

TRES BASSE TENSION DE SECURITE

( TBTS)

  • Conditions électriques
    • Le secondaire ne doit pas être relié à la terre
    • les masses des matériels électriques devront :
      • ne pas être reliés à la terre
      • ni à un conducteur de protection
      • et être isolés de toutes les autres masses.

IPCMS

slide50

RISQUES ÉLECTRIQUES

Le décret du 14 novembre 1988 liste les dispositions à respecter afin de privilégier les travaux hors tension, la mise en œuvre d’un plan de prévention et de procédures d’interventions conformes à celles qui sont énoncées dans le recueil d’instructions générales de sécurité d’ordre électrique (document UTE C 18-510). Lorsque les travaux sont réalisés en présence de tension, les intervenants doivent disposer d’équipements de protection individuelle, utiliser un outillage isolé, respecter les distances de sécurité par la mise en place d’obstacles fixes. De plus, ce personnel doit posséder une habilitation et avoir reçu une formation aux travaux d’ordre électrique. Enfin, les vérifications réglementaires des installations provisoires doivent être effectuées. La conformité du matériel portatif, des mises à la terre et la présence d’un dispositif sensible de coupure tel un disjoncteur différentiel 30 mA, doivent être contrôlées.

IPCMS
