E N D

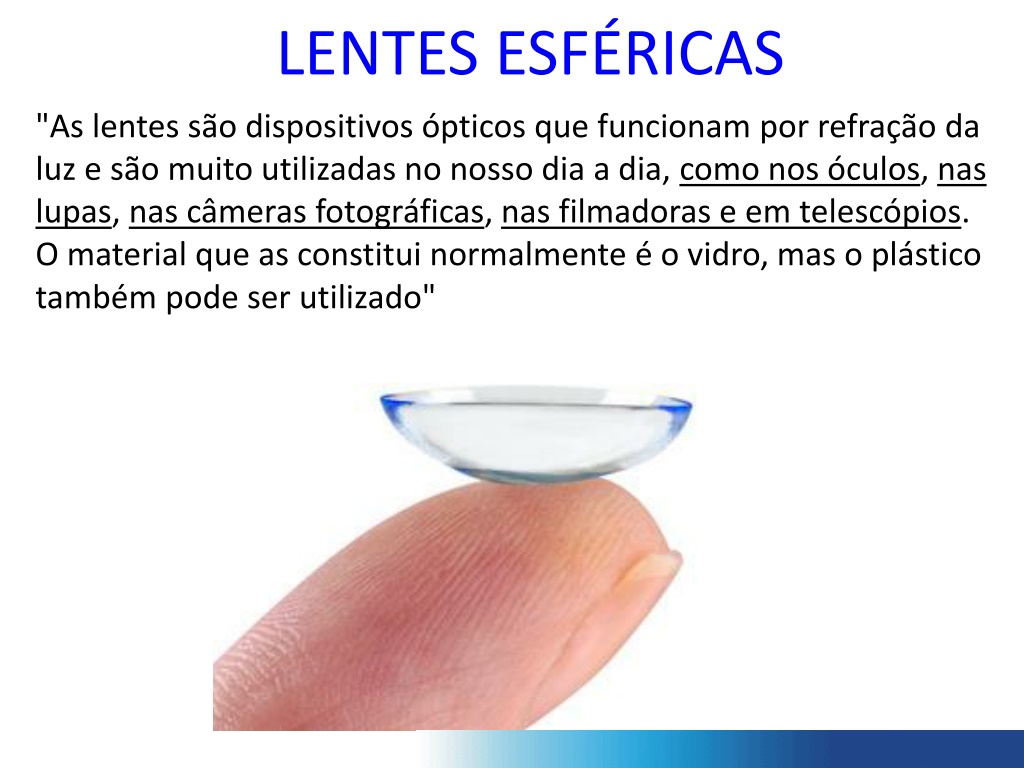

LENTES ESFÉRICAS "As lentes são dispositivos ópticos que funcionam por refração da luz e são muito utilizadas no nosso dia a dia, como nos óculos, nas lupas, nas câmeras fotográficas, nas filmadoras e em telescópios. O material que as constitui normalmente é o vidro, mas o plástico também pode ser utilizado"

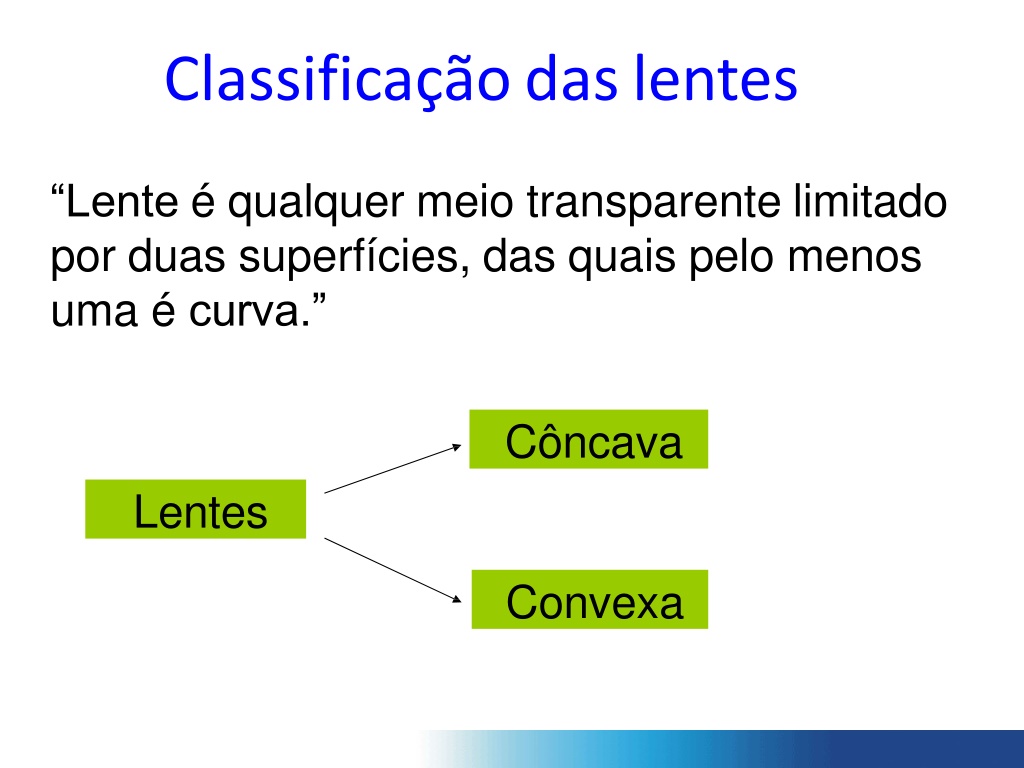

Classificaçãodaslentes “Lenteéqualquermeiotransparentelimitado porduassuperfícies,dasquaispelomenos umaécurva.” Côncava Lentes Convexa

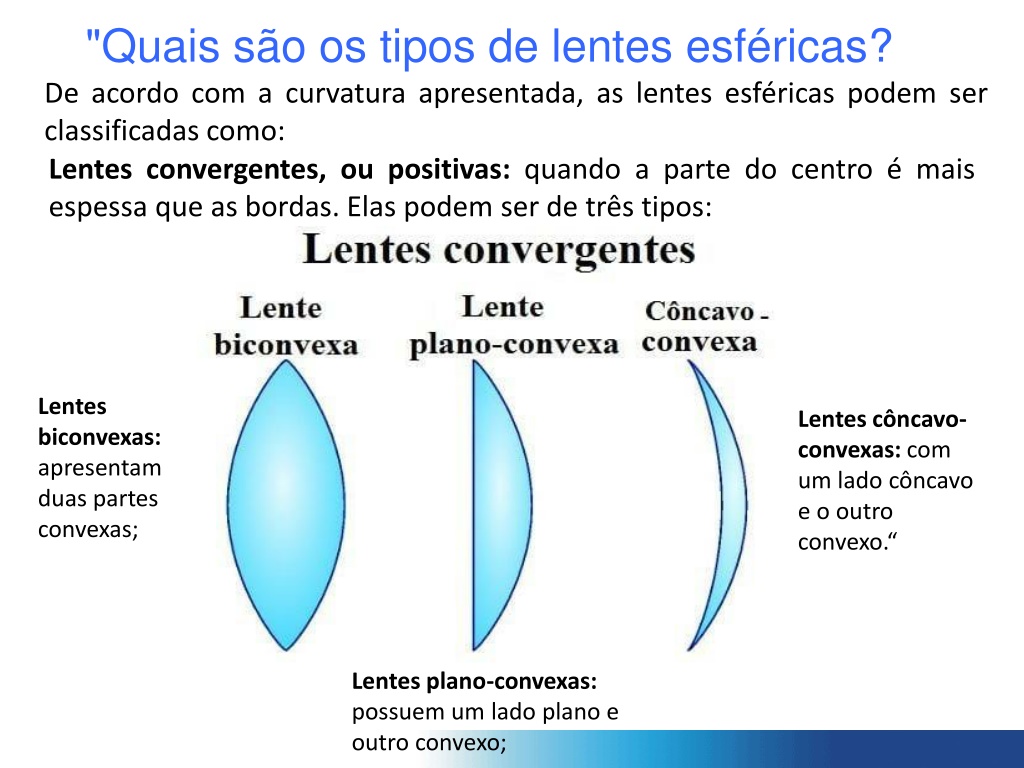

"Quais são os tipos de lentes esféricas? De acordo com a curvatura apresentada, as lentes esféricas podem ser classificadas como: Lentes convergentes, ou positivas: quando a parte do centro é mais espessa que as bordas. Elas podem ser de três tipos: Lentes biconvexas: apresentam duas partes convexas; Lentes côncavo-convexas: com um lado côncavo e o outro convexo.“ Lentes plano-convexas: possuem um lado plano e outro convexo;

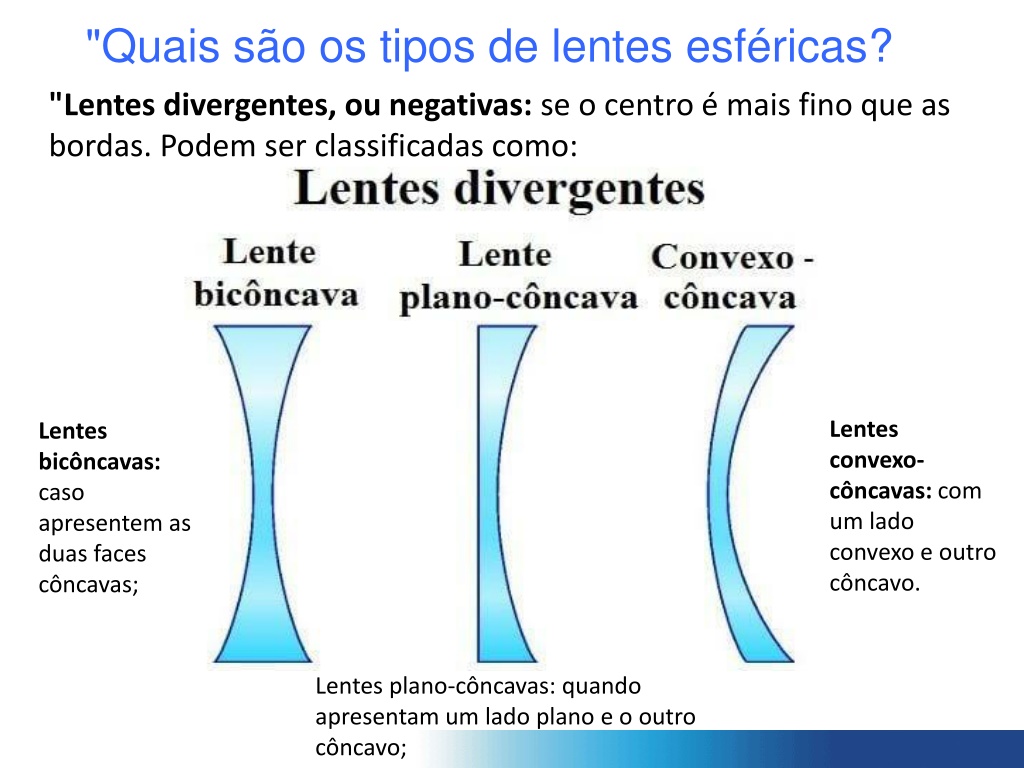

"Quais são os tipos de lentes esféricas? "Lentes divergentes, ou negativas: se o centro é mais fino que as bordas. Podem ser classificadas como: Lentes convexo-côncavas: com um lado convexo e outro côncavo. Lentes bicôncavas: caso apresentem as duas faces côncavas; Lentes plano-côncavas: quando apresentam um lado plano e o outro côncavo;

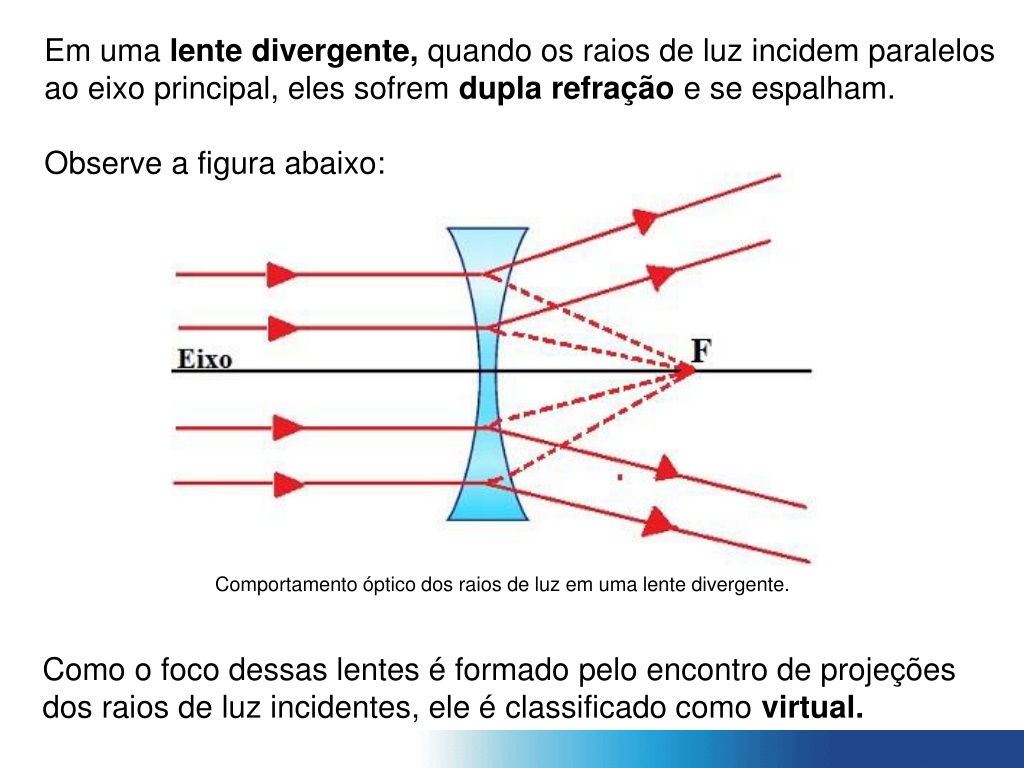

Em uma lente divergente, quando os raios de luz incidem paralelos ao eixo principal, eles sofrem dupla refração e se espalham. Observe a figura abaixo: Comportamento óptico dos raios de luz em uma lente divergente. Como o foco dessas lentes é formado pelo encontro de projeções dos raios de luz incidentes, ele é classificado como virtual.

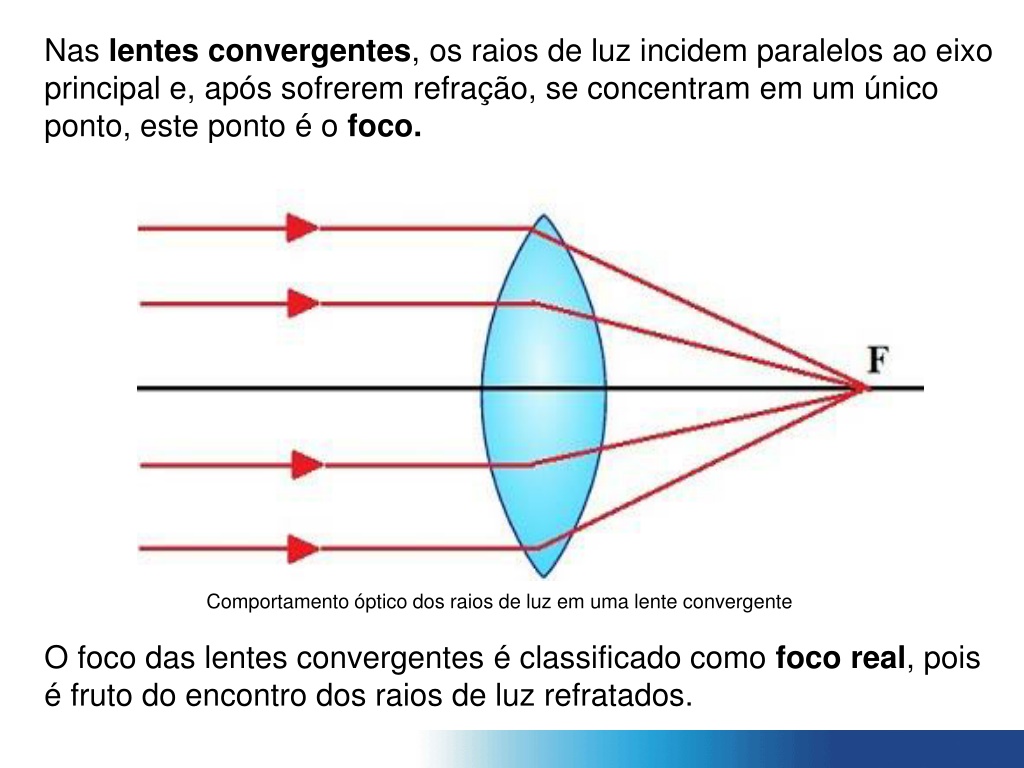

Nas lentes convergentes, os raios de luz incidem paralelos ao eixo principal e, após sofrerem refração, se concentram em um único ponto, este ponto é o foco. Comportamento óptico dos raios de luz em uma lente convergente O foco das lentes convergentes é classificado como foco real, pois é fruto do encontro dos raios de luz refratados.

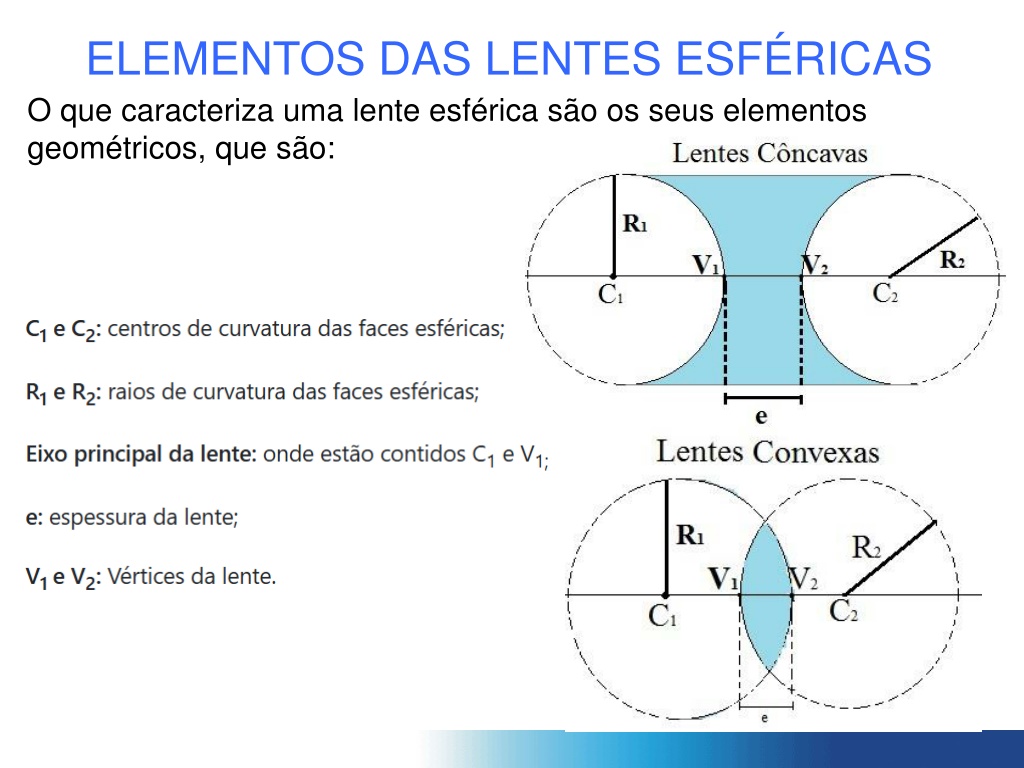

ELEMENTOS DAS LENTES ESFÉRICAS O que caracteriza uma lente esférica são os seus elementos geométricos, que são:

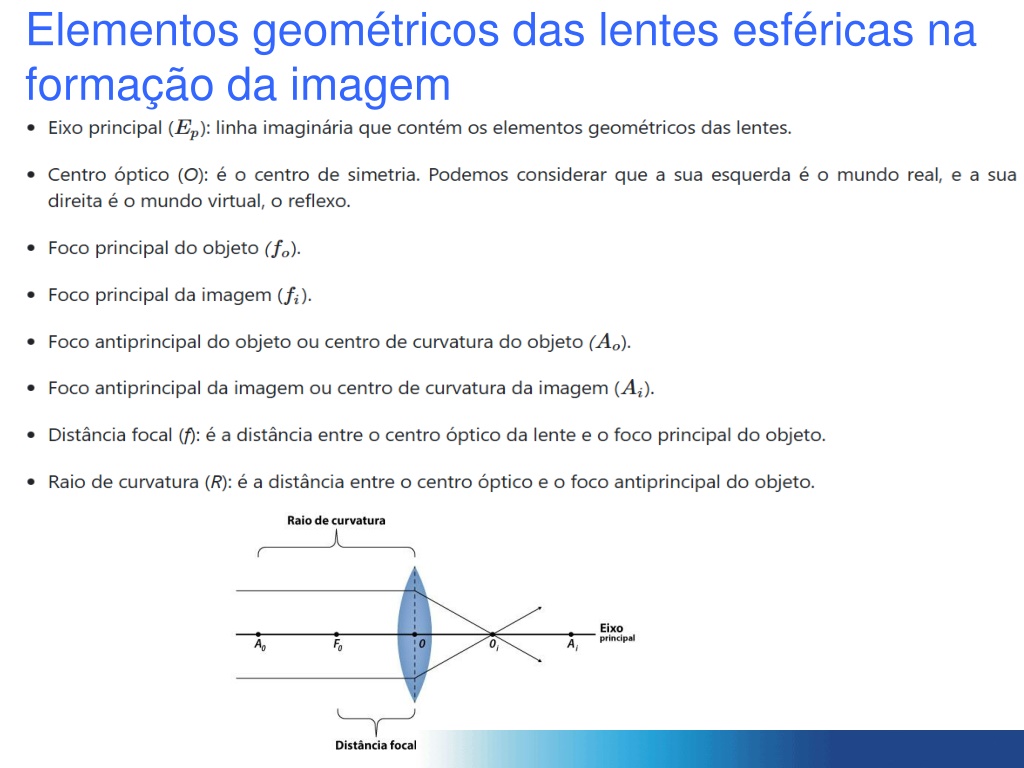

Elementos geométricos das lentes esféricas na formação da imagem

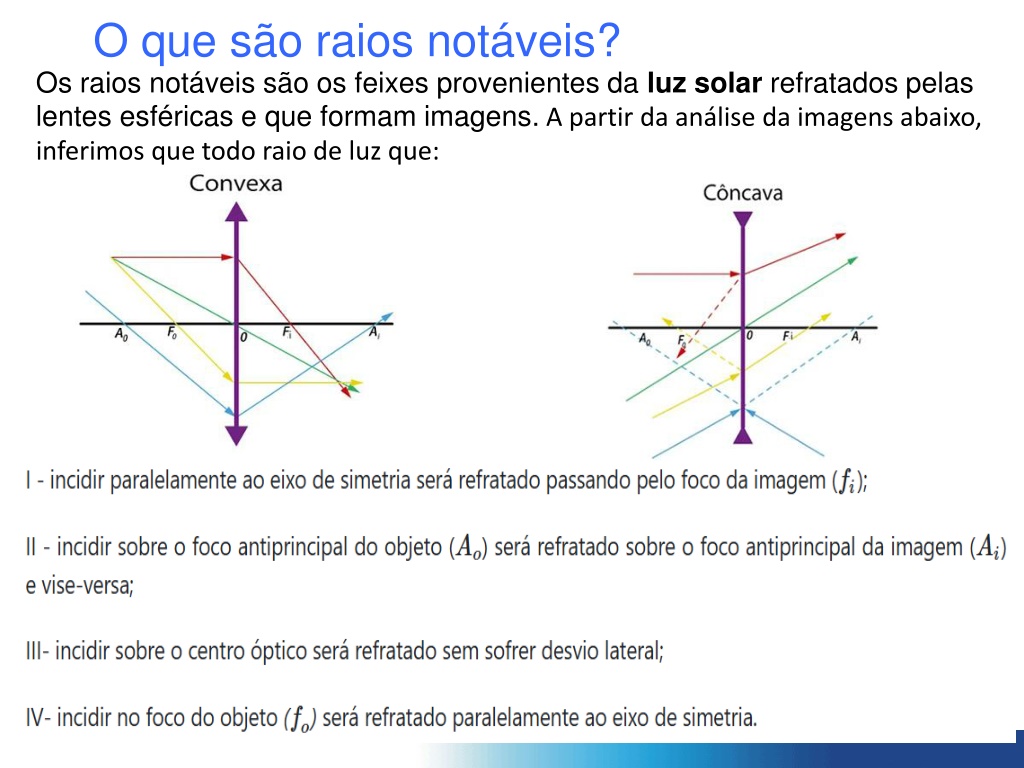

O que são raios notáveis? Os raios notáveis são os feixes provenientes da luz solar refratados pelas lentes esféricas e que formam imagens. A partir da análise da imagens abaixo, inferimos que todo raio de luz que:

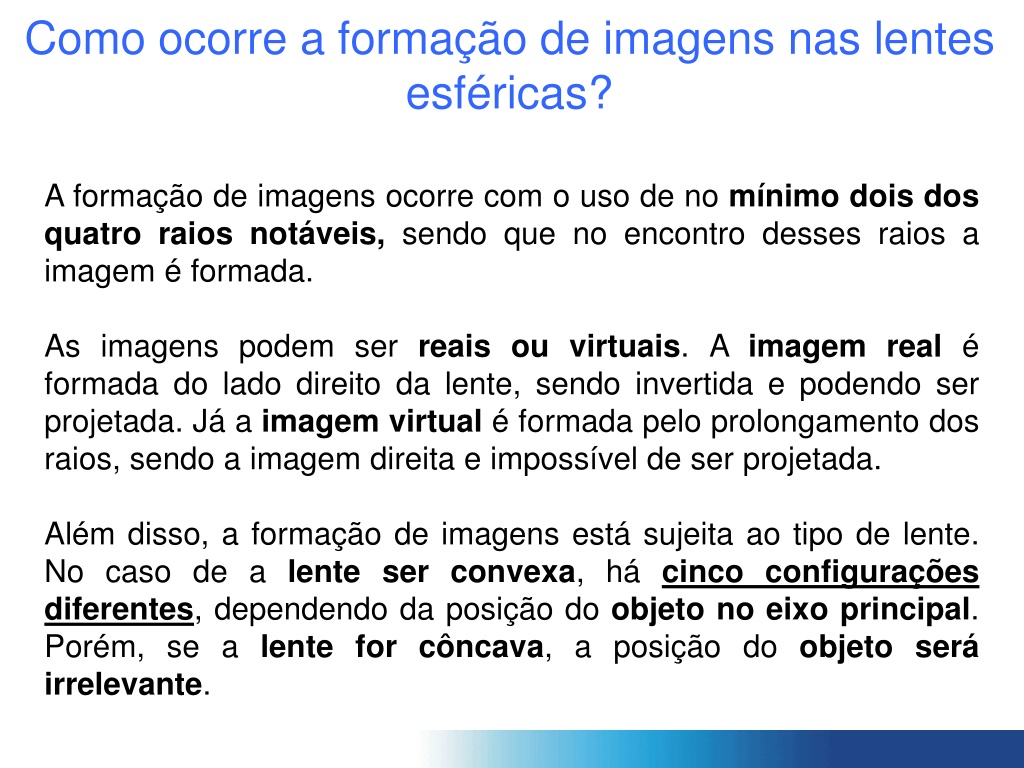

Como ocorre a formação de imagens nas lentes esféricas? A formação de imagens ocorre com o uso de no mínimo dois dos quatro raios notáveis, sendo que no encontro desses raios a imagem é formada. As imagens podem ser reais ou virtuais. A imagem real é formada do lado direito da lente, sendo invertida e podendo ser projetada. Já a imagem virtual é formada pelo prolongamento dos raios, sendo a imagem direita e impossível de ser projetada. Além disso, a formação de imagens está sujeita ao tipo de lente. No caso de a lente ser convexa, há cinco configurações diferentes, dependendo da posição do objeto no eixo principal. Porém, se a lente for côncava, a posição do objeto será irrelevante.

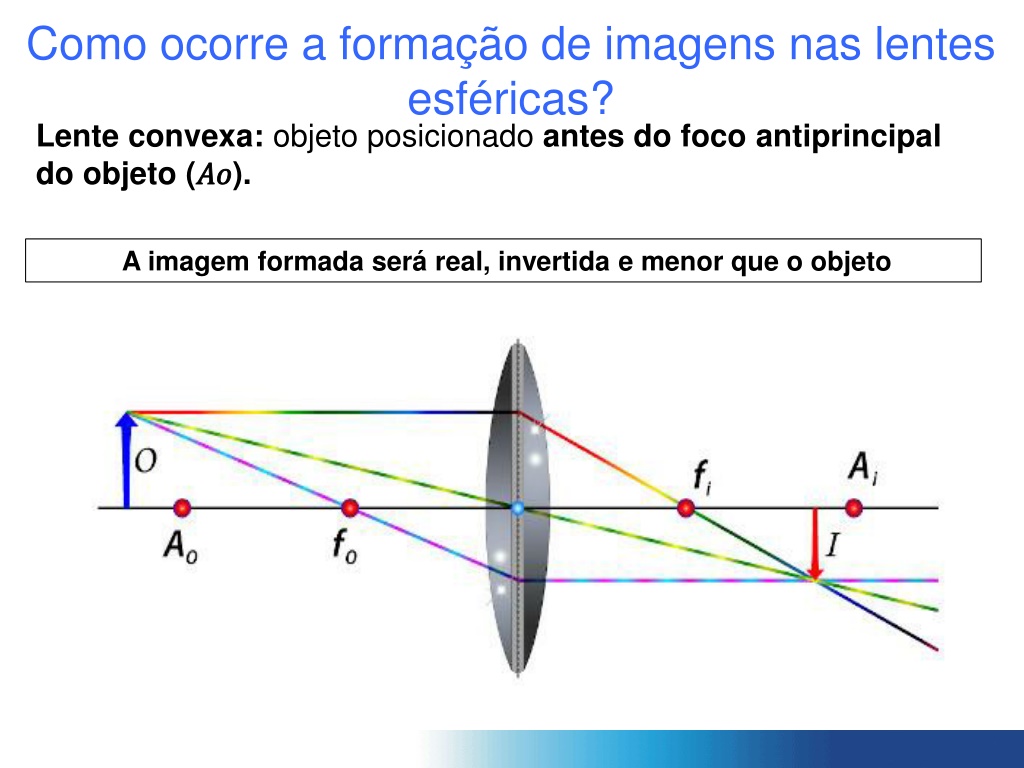

Como ocorre a formação de imagens nas lentes esféricas? Lente convexa: objeto posicionado antes do foco antiprincipal do objeto (𝐴𝑜). A imagem formada será real, invertida e menor que o objeto

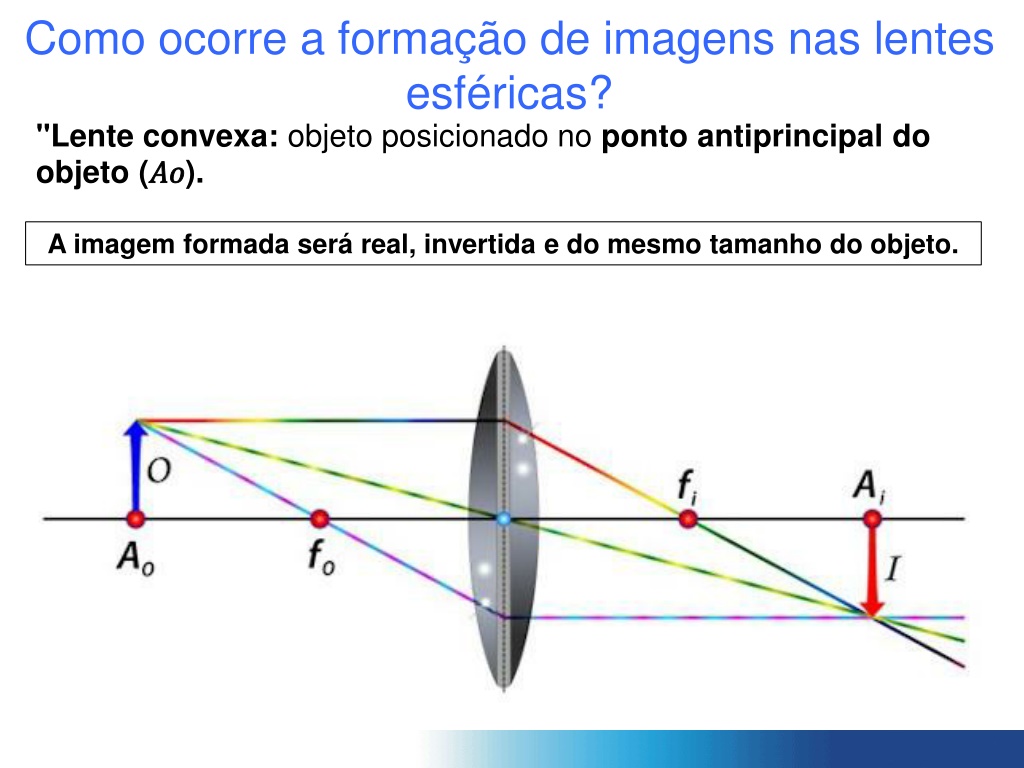

Como ocorre a formação de imagens nas lentes esféricas? "Lente convexa: objeto posicionado no ponto antiprincipal do objeto (𝐴𝑜). A imagem formada será real, invertida e do mesmo tamanho do objeto.

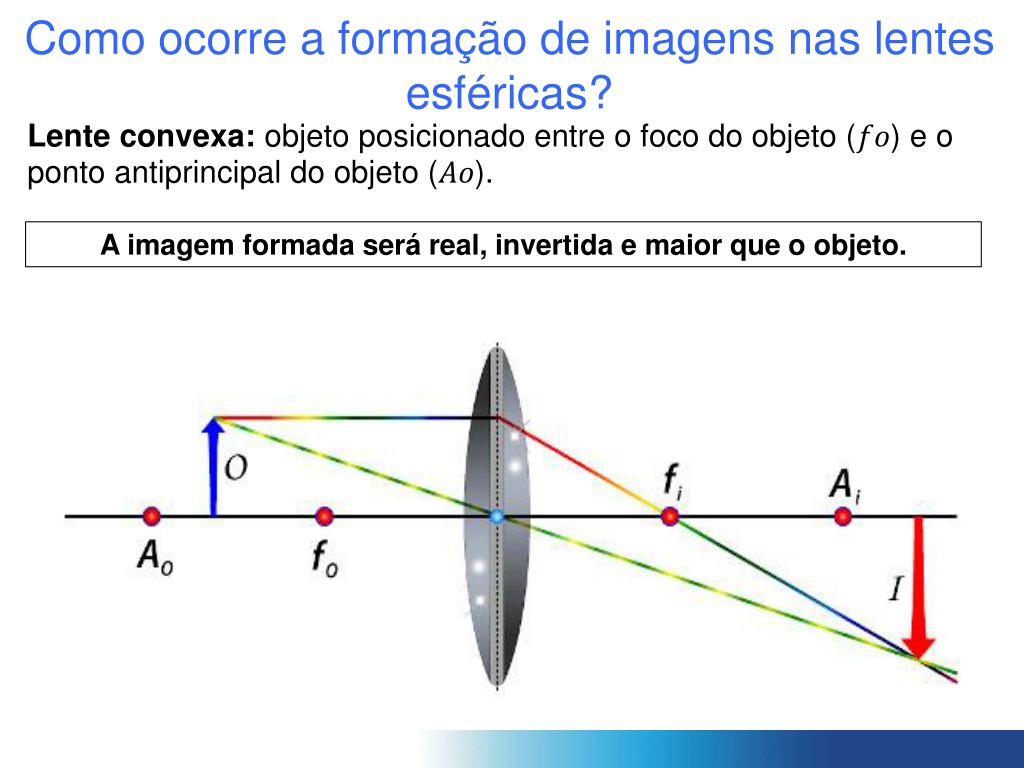

Como ocorre a formação de imagens nas lentes esféricas? Lente convexa: objeto posicionado entre o foco do objeto (𝑓𝑜) e o ponto antiprincipal do objeto (𝐴𝑜). A imagem formada será real, invertida e maior que o objeto.

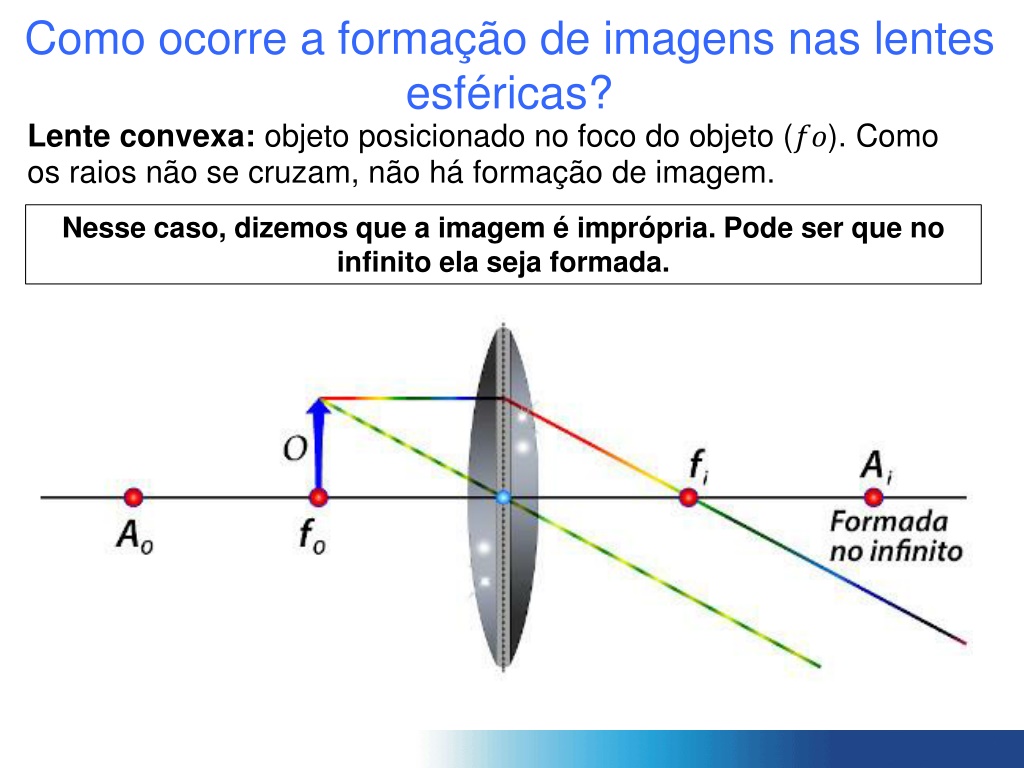

Como ocorre a formação de imagens nas lentes esféricas? Lente convexa: objeto posicionado no foco do objeto (𝑓𝑜). Como os raios não se cruzam, não há formação de imagem. Nesse caso, dizemos que a imagem é imprópria. Pode ser que no infinito ela seja formada.

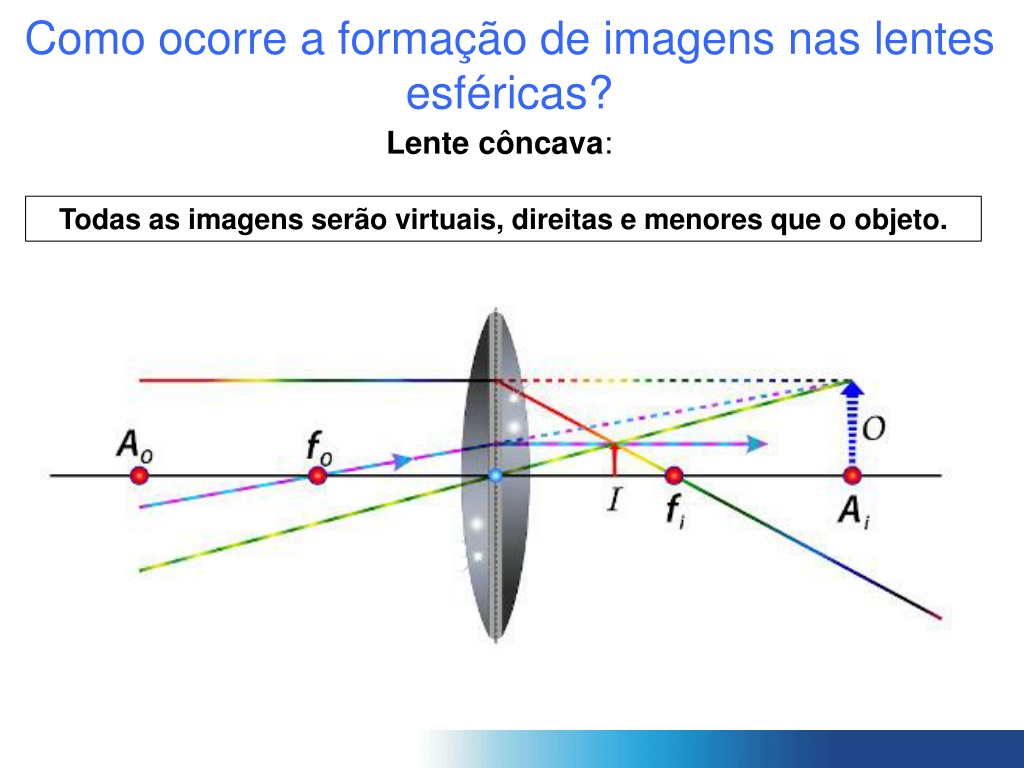

Como ocorre a formação de imagens nas lentes esféricas? Lente côncava: Todas as imagens serão virtuais, direitas e menores que o objeto.
OLHO HUMANO: Um instrumento óptico O olho humano pode ser considerado um instrumento óptico: forma imagens pelo fenômeno físico da refração, em que a luz sofre desvios ao mudar de meio.

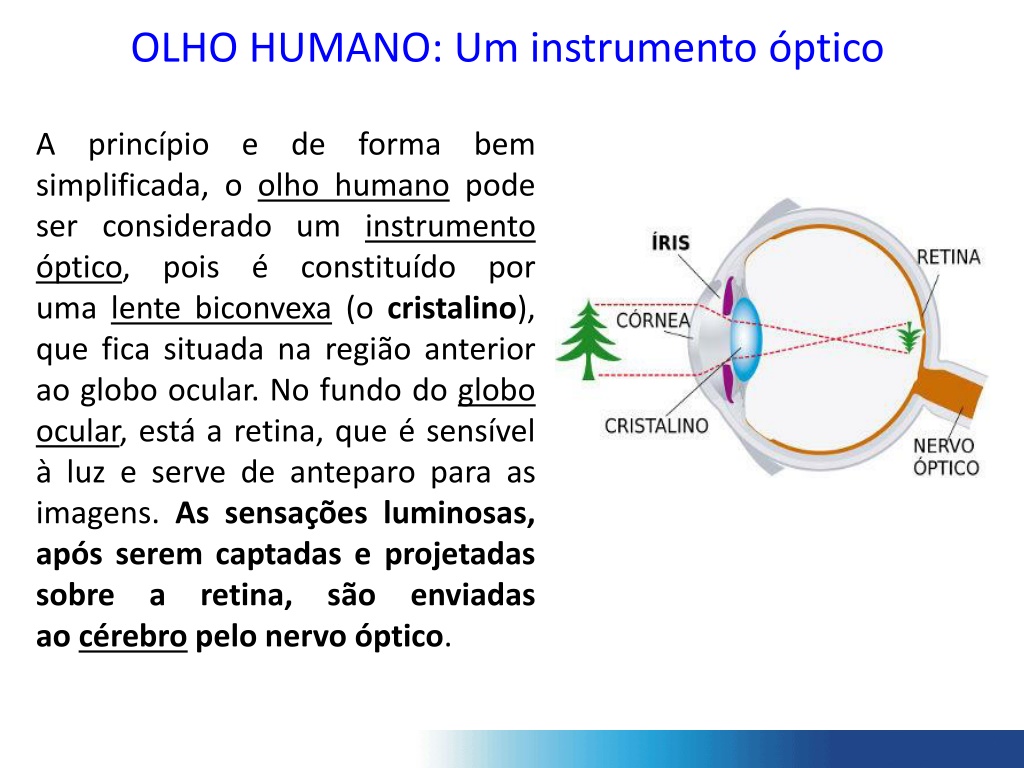

OLHO HUMANO: Um instrumento óptico A princípio e de forma bem simplificada, o olho humano pode ser considerado um instrumento óptico, pois é constituído por uma lente biconvexa (o cristalino), que fica situada na região anterior ao globo ocular. No fundo do globo ocular, está a retina, que é sensível à luz e serve de anteparo para as imagens. As sensações luminosas, após serem captadas e projetadas sobre a retina, são enviadas ao cérebro pelo nervo óptico.

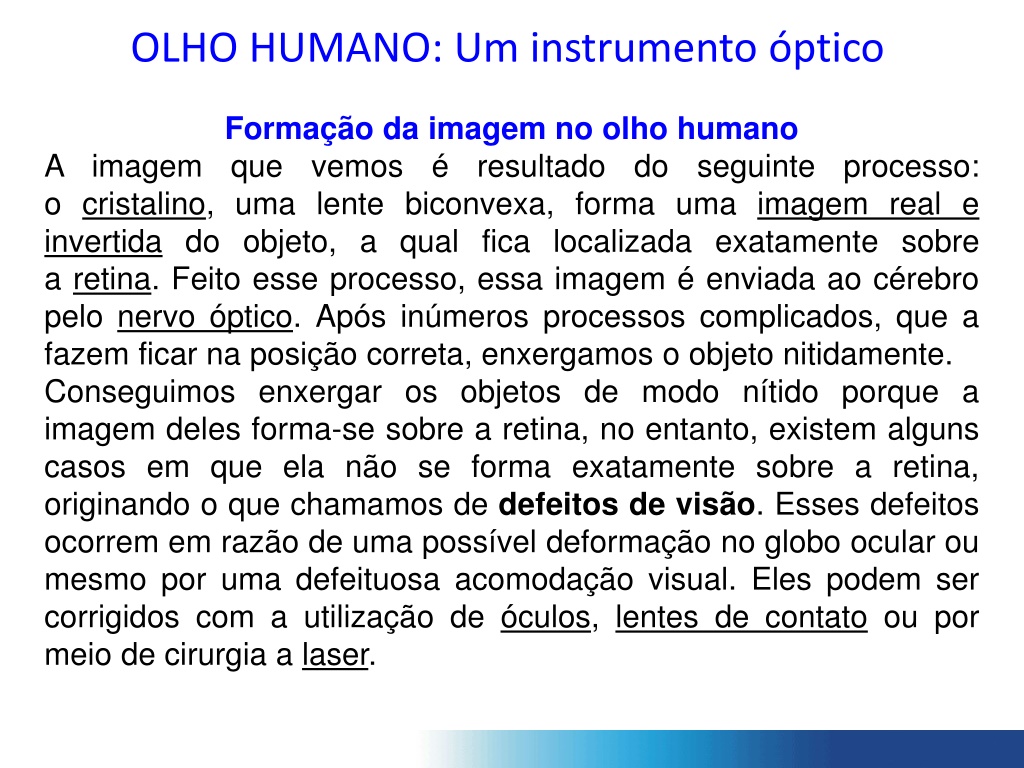

OLHO HUMANO: Um instrumento óptico Formação da imagem no olho humano A imagem que vemos é resultado do seguinte processo: o cristalino, uma lente biconvexa, forma uma imagem real e invertida do objeto, a qual fica localizada exatamente sobre a retina. Feito esse processo, essa imagem é enviada ao cérebro pelo nervo óptico. Após inúmeros processos complicados, que a fazem ficar na posição correta, enxergamos o objeto nitidamente. Conseguimos enxergar os objetos de modo nítido porque a imagem deles forma-se sobre a retina, no entanto, existem alguns casos em que ela não se forma exatamente sobre a retina, originando o que chamamos de defeitos de visão. Esses defeitos ocorrem em razão de uma possível deformação no globo ocular ou mesmo por uma defeituosa acomodação visual. Eles podem ser corrigidos com a utilização de óculos, lentes de contato ou por meio de cirurgia a laser.

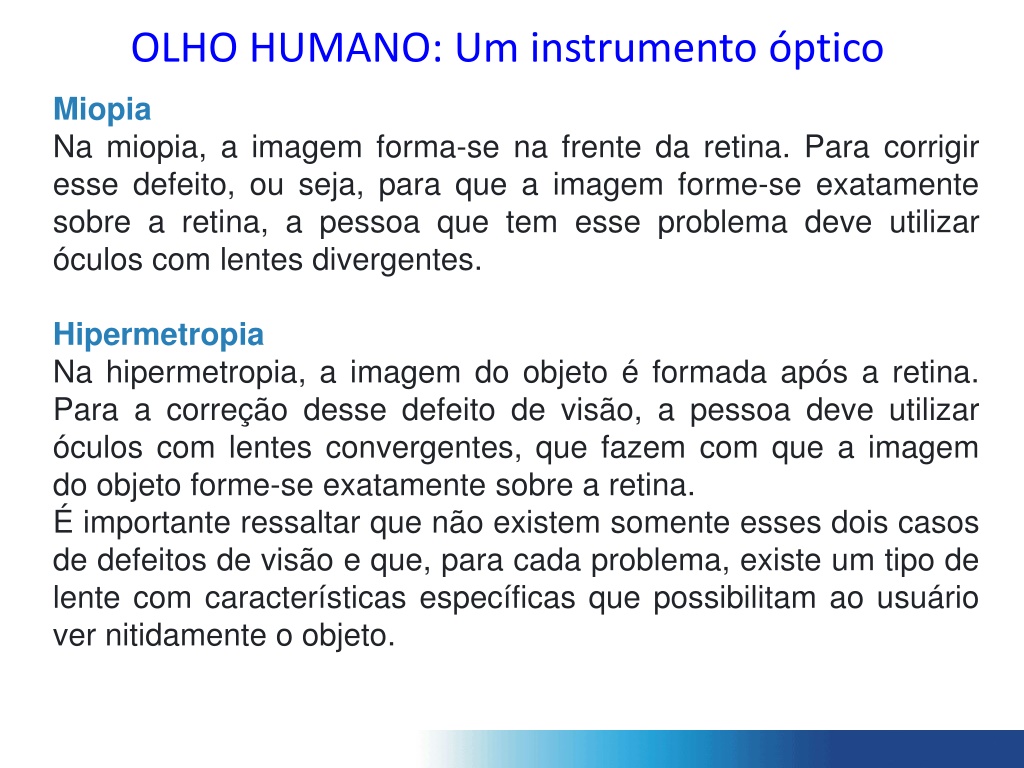

OLHO HUMANO: Um instrumento óptico Miopia Na miopia, a imagem forma-se na frente da retina. Para corrigir esse defeito, ou seja, para que a imagem forme-se exatamente sobre a retina, a pessoa que tem esse problema deve utilizar óculos com lentes divergentes. Hipermetropia Na hipermetropia, a imagem do objeto é formada após a retina. Para a correção desse defeito de visão, a pessoa deve utilizar óculos com lentes convergentes, que fazem com que a imagem do objeto forme-se exatamente sobre a retina. É importante ressaltar que não existem somente esses dois casos de defeitos de visão e que, para cada problema, existe um tipo de lente com características específicas que possibilitam ao usuário ver nitidamente o objeto.
