Tipos de lentes

1. Tipos de lentes

2. Lentes convergentes

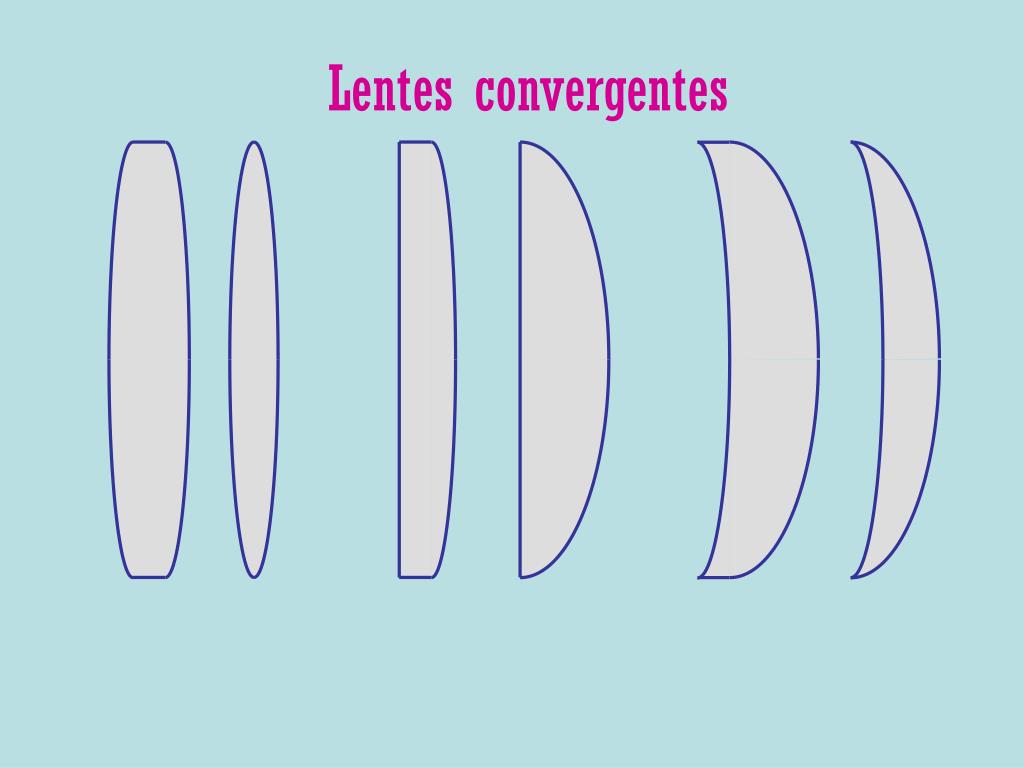

3. Lentes convergentes Se reconocen porque son más anchas en la parte central que en los bordes

4. Lentes convergentes

5. Lentes convergentes Bicóncava

6. Lentes convergentes Bicóncava Plano-cóncava

7. Lentes convergentes Bicóncava Plano-cóncava Menisco convergente

8. Lentes divergentes

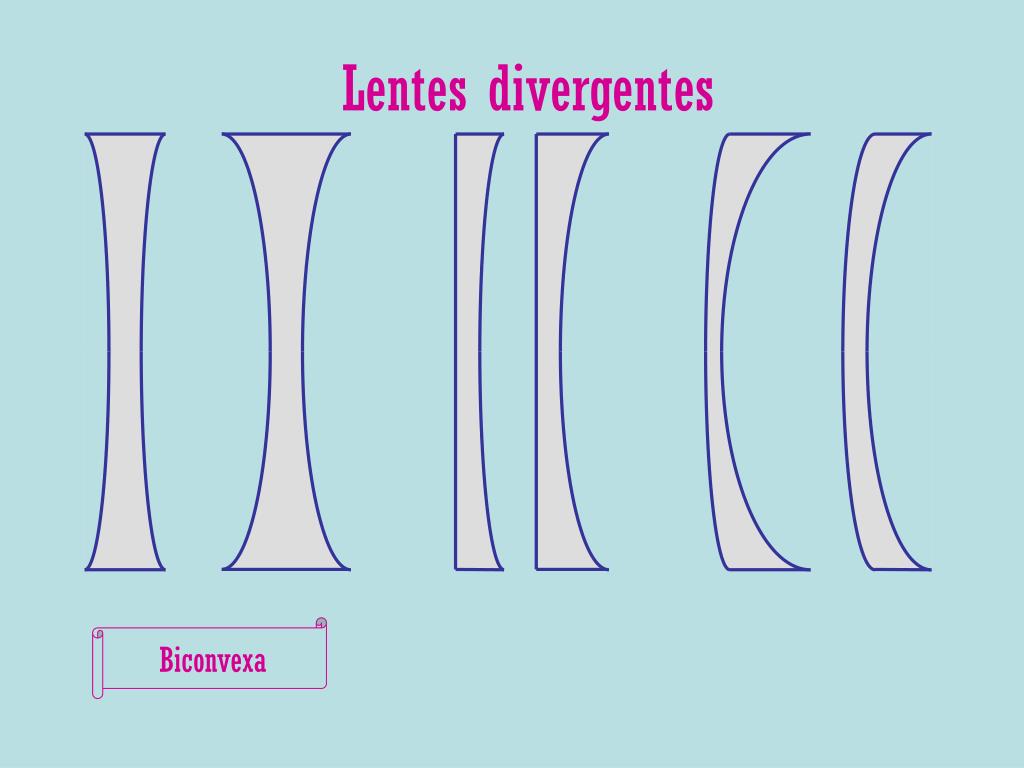

9. Lentes divergentes Se reconocen porque son más angostas en la parte central que en los bordes

10. Lentes divergentes

11. Biconvexa Lentes divergentes

12. Biconvexa Plano-convexa Lentes divergentes

13. Biconvexa Plano-convexa Menisco divergente Lentes divergentes

14. Lentes convergentes

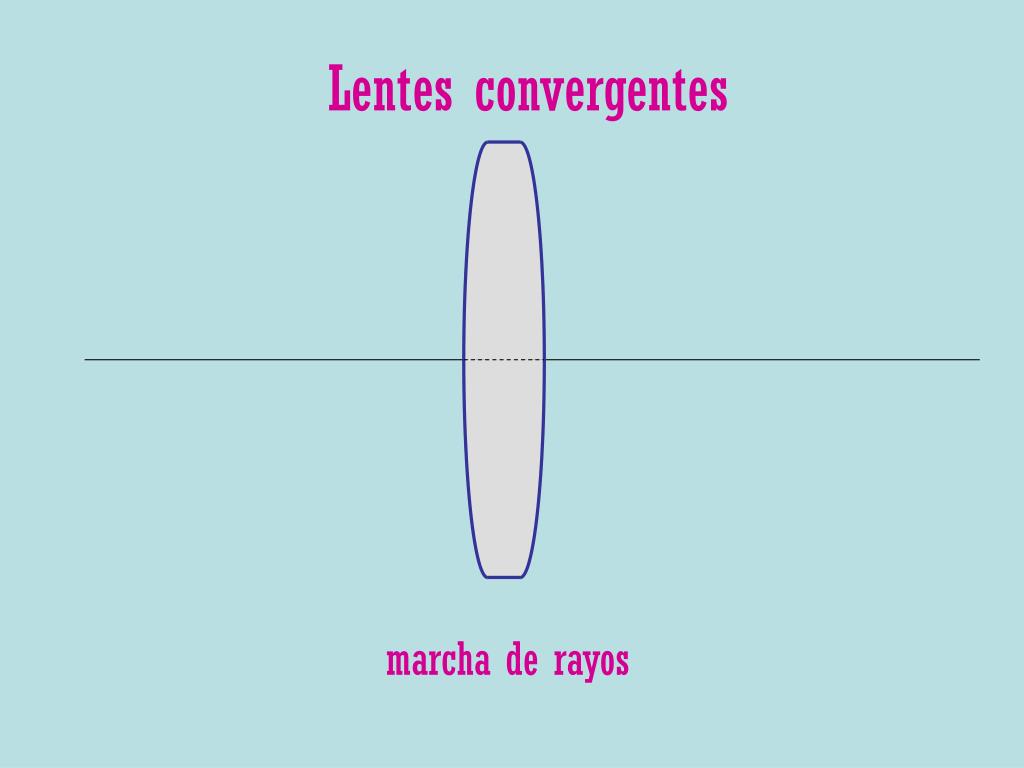

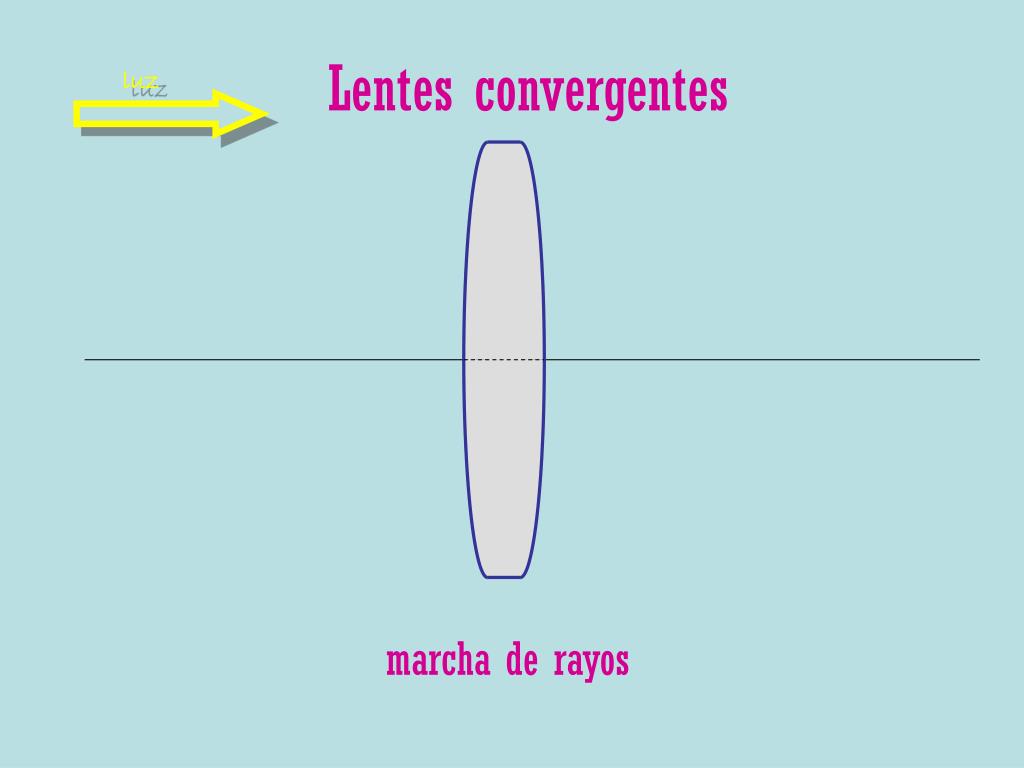

15. Lentes convergentes marcha de rayos

16. Lentes convergentes luz marcha de rayos

17. Lentes convergentes luz marcha de rayos

18. Lentes convergentes luz marcha de rayos

19. Lentes convergentes luz marcha de rayos

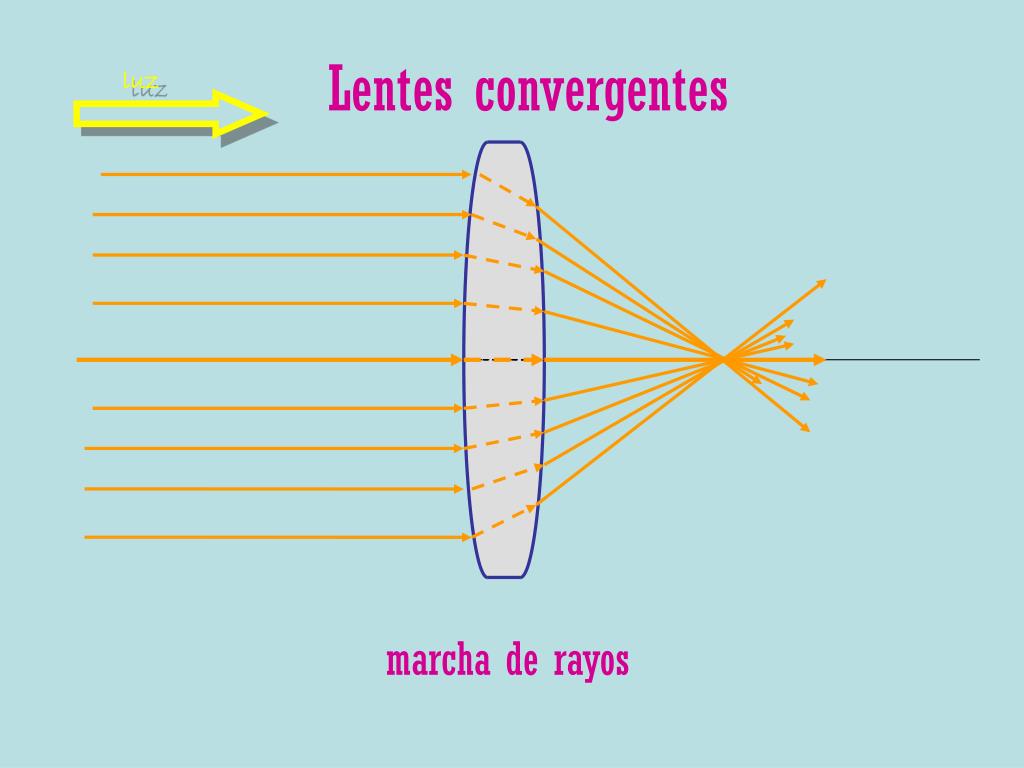

20. Lentes convergentes luz marcha de rayos

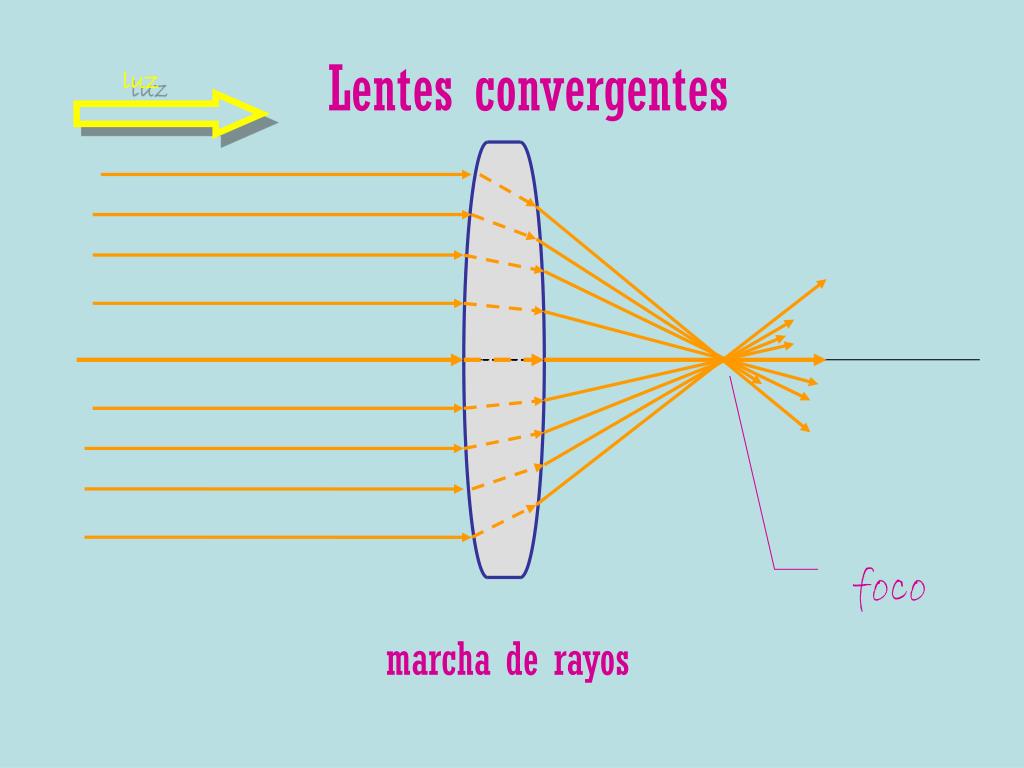

21. Lentes convergentes luz foco marcha de rayos

22. Lentes convergentes luz foco Los rayos provenientes del infinito, que inciden paralelos sobre la lente, se refractan en direcciones que convergen en el foco

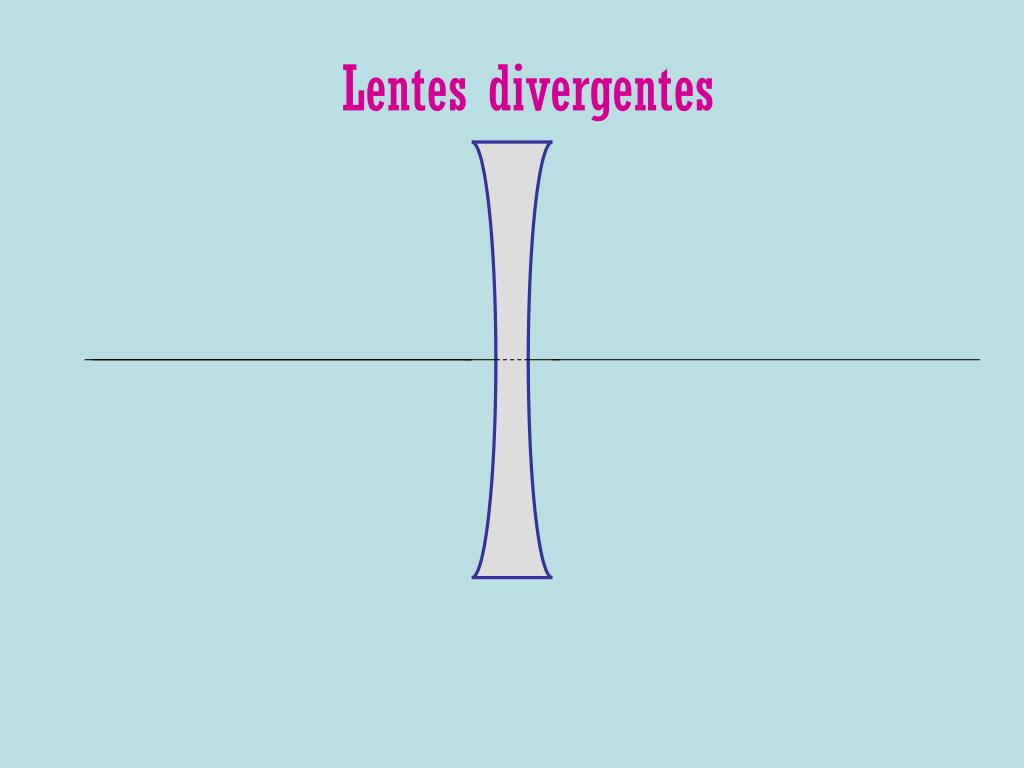

24. Lentes divergentes

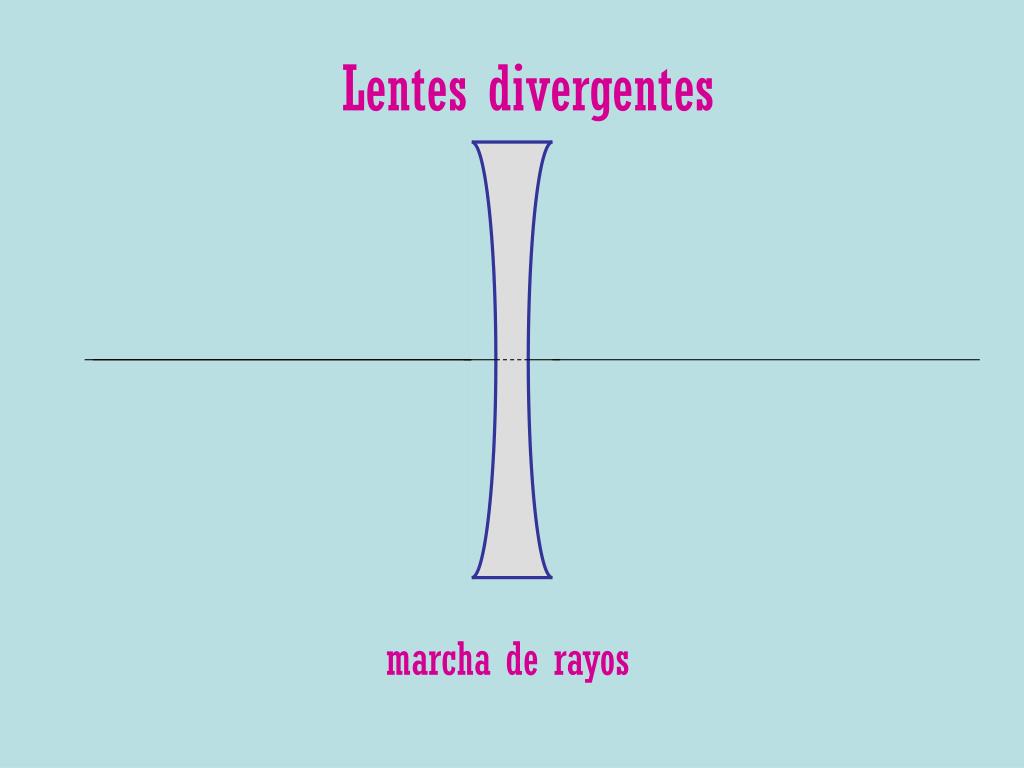

25. Lentes divergentes marcha de rayos

26. Lentes divergentes luz marcha de rayos

27. Lentes divergentes luz marcha de rayos

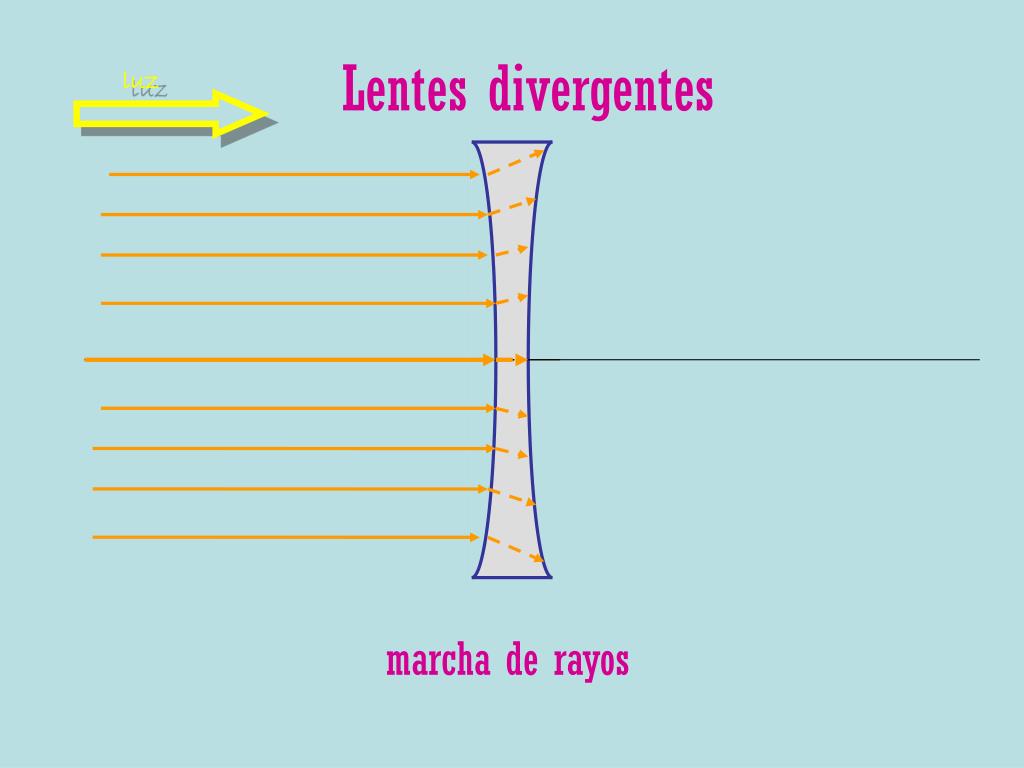

28. Lentes divergentes luz marcha de rayos

29. Lentes divergentes luz marcha de rayos

30. Lentes divergentes luz marcha de rayos

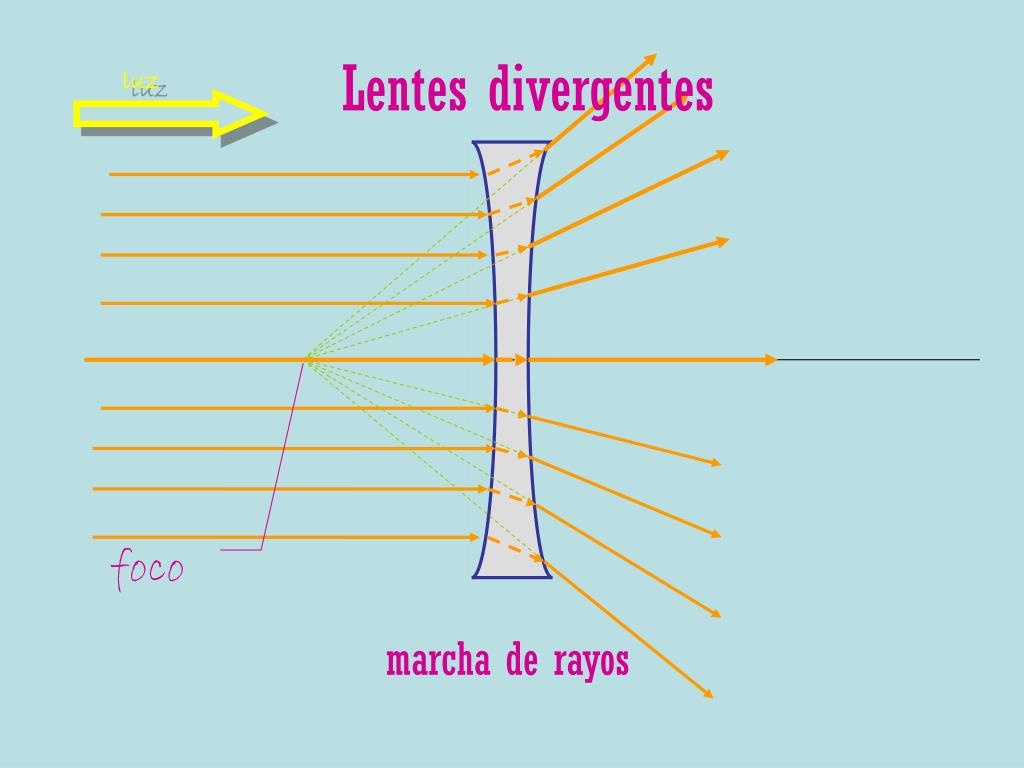

31. Lentes divergentes luz foco marcha de rayos

32. Lentes divergentes luz foco Los rayos provenientes del infinito, que inciden paralelos sobre la lente, se refractan en direcciones que divergen respecto del foco

33. Determinación de imágenes

34. f f f f Lente convergente Para determinar, tamaño y orientación de la imagen de un objeto, se representan gráficamente a las lentes mediante un segmento de recta. Se las diferencia por sus extremos y pos la ubicación de sus focos Lente divergente

35. f f f f Los dos focos de cada lente reciben el nombre de “foco objeto” (f) y “foco imagen” (f´), nombre que depende del sentido en que la luz atraviese a la lente, y del tipo de lente Lente convergente Lente divergente

36. f f f f Los dos focos de cada lente reciben el nombre de “foco objeto” y “foco imagen”, nombre que depende del sentido en que la luz atraviese a la lente, y del tipo de lente Lente convergente Lente divergente

37. f f´ f´ f Los dos focos de cada lente reciben el nombre de “foco objeto” y “foco imagen”, nombre que depende del sentido en que la luz atraviese a la lente, y del tipo de lente Lente convergente Lente divergente Foco objeto Foco objeto Foco imagen Foco imagen

38. Leyes para la marcha de rayos Son válidas para los dos tipos de lentes, y al igual que en los espejos, nos permitirán determinar las posiciones de las imágenes

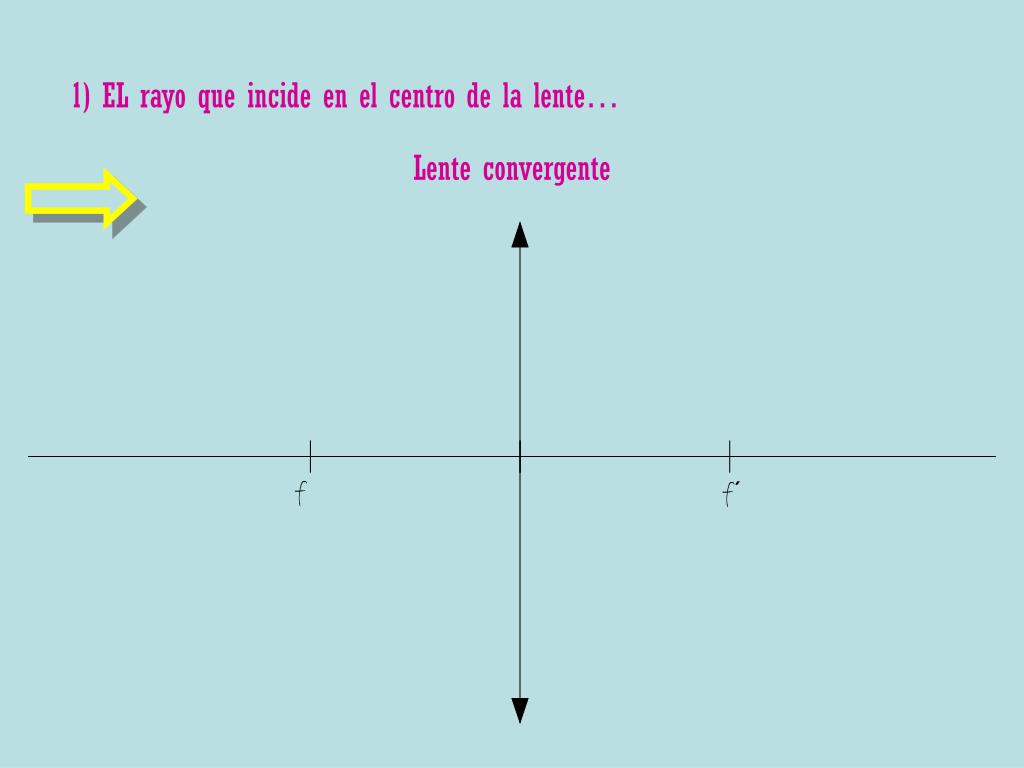

39. 1) EL rayo que incide en el centro de la lente… Lente convergente f f´

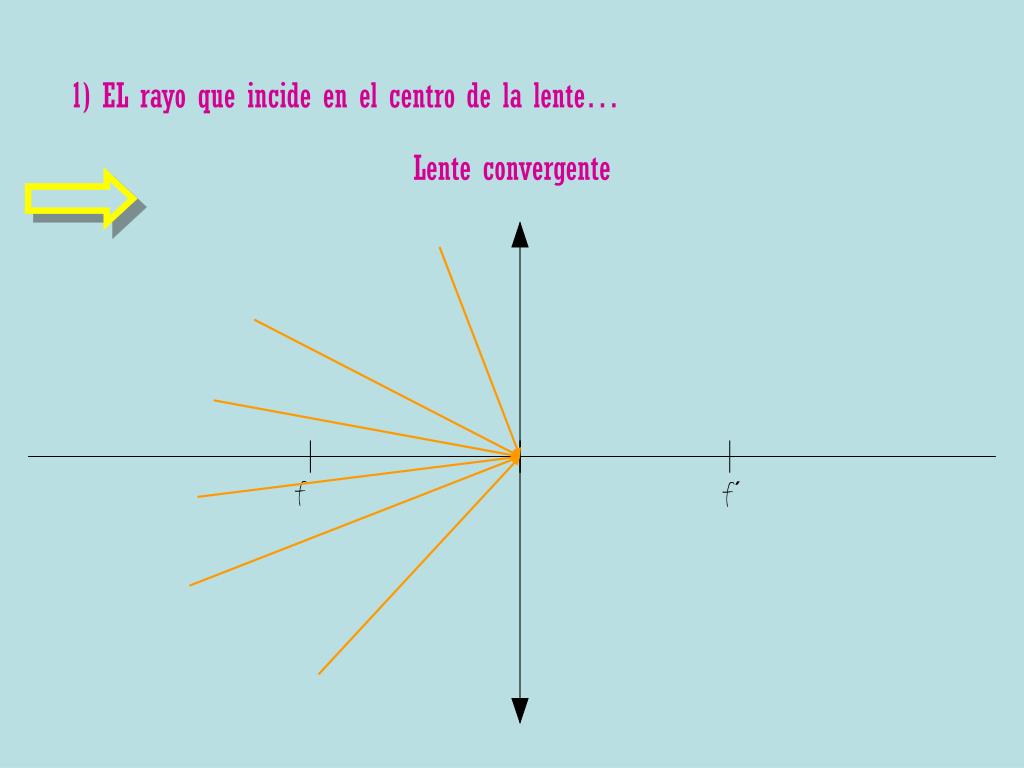

40. 1) EL rayo que incide en el centro de la lente… Lente convergente f f´

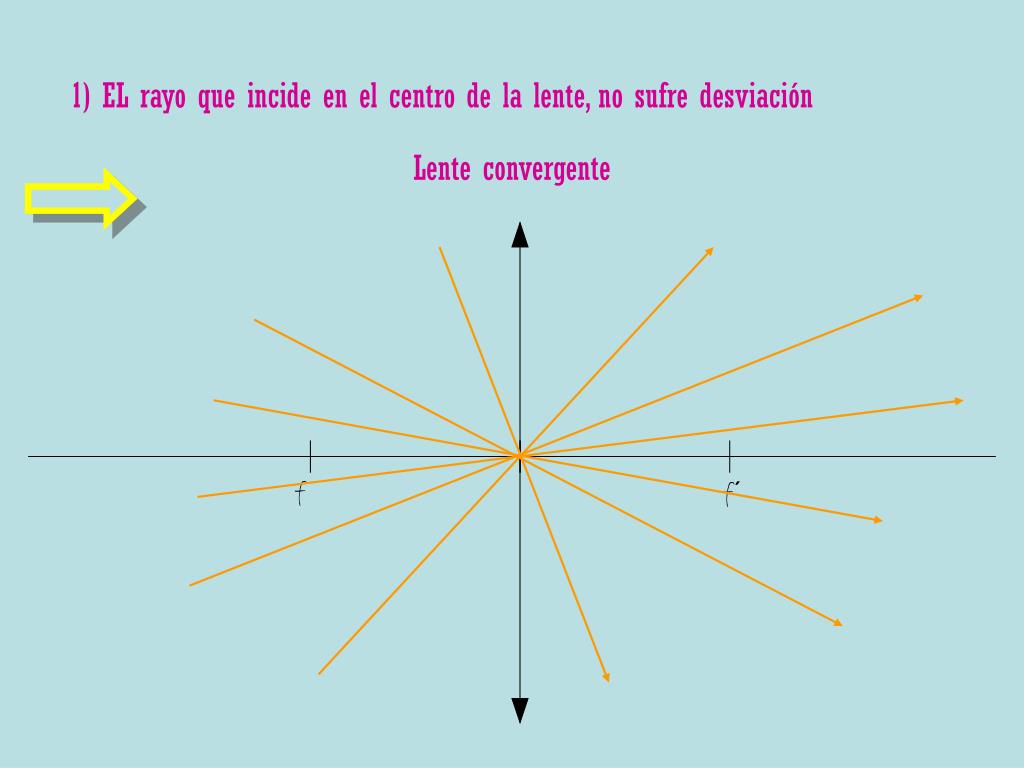

41. 1) EL rayo que incide en el centro de la lente, no sufre desviación Lente convergente f f´

42. 1) EL rayo que incide en el centro de la lente… Lente divergente f´ f

43. 1) EL rayo que incide en el centro de la lente, no sufre desviación Lente divergente f´ f

44. 2) EL rayo que incide paralelo al eje principal … Lente convergente f f´

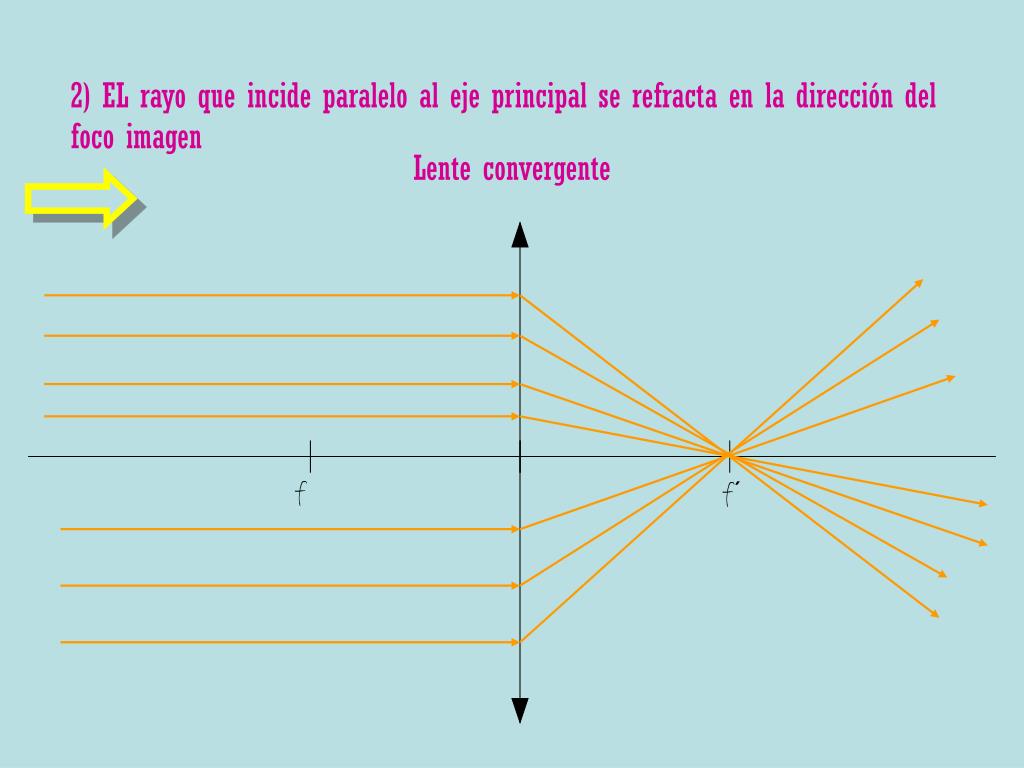

45. 2) EL rayo que incide paralelo al eje principal se refracta en la dirección del foco imagen Lente convergente f f´

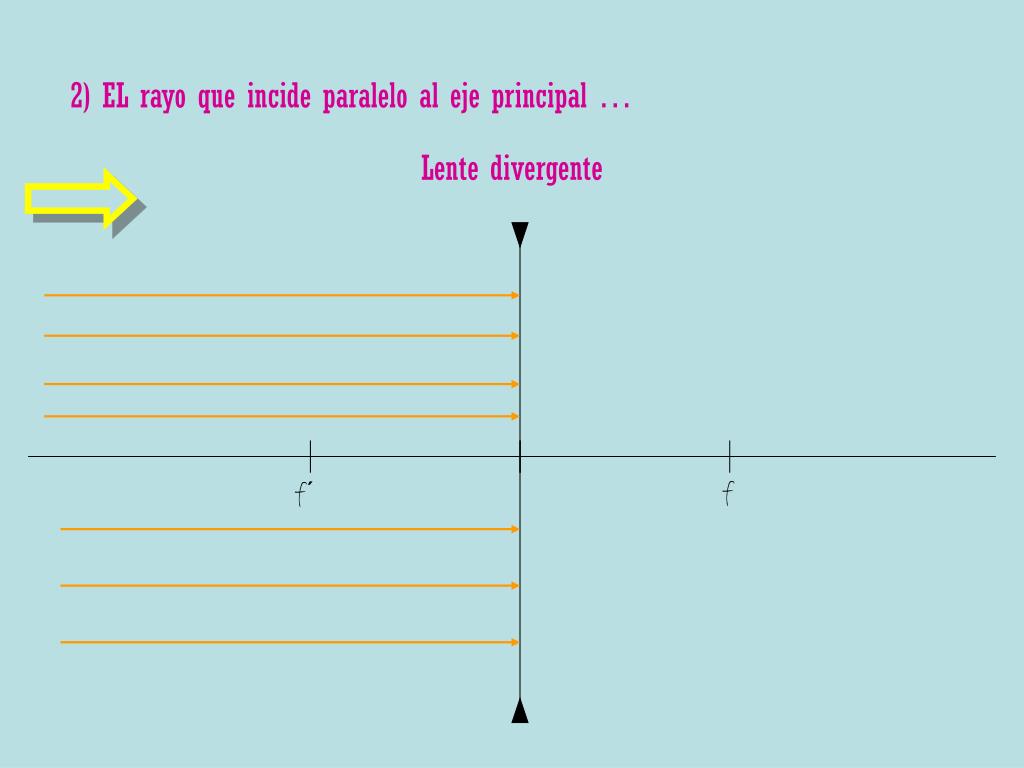

46. 2) EL rayo que incide paralelo al eje principal … Lente divergente f´ f

47. 2) EL rayo que incide paralelo al eje principal se refracta en la dirección del foco imagen Lente divergente f´ f

48. 3) EL rayo que incide en dirección al foco imagen … Lente convergente f f´

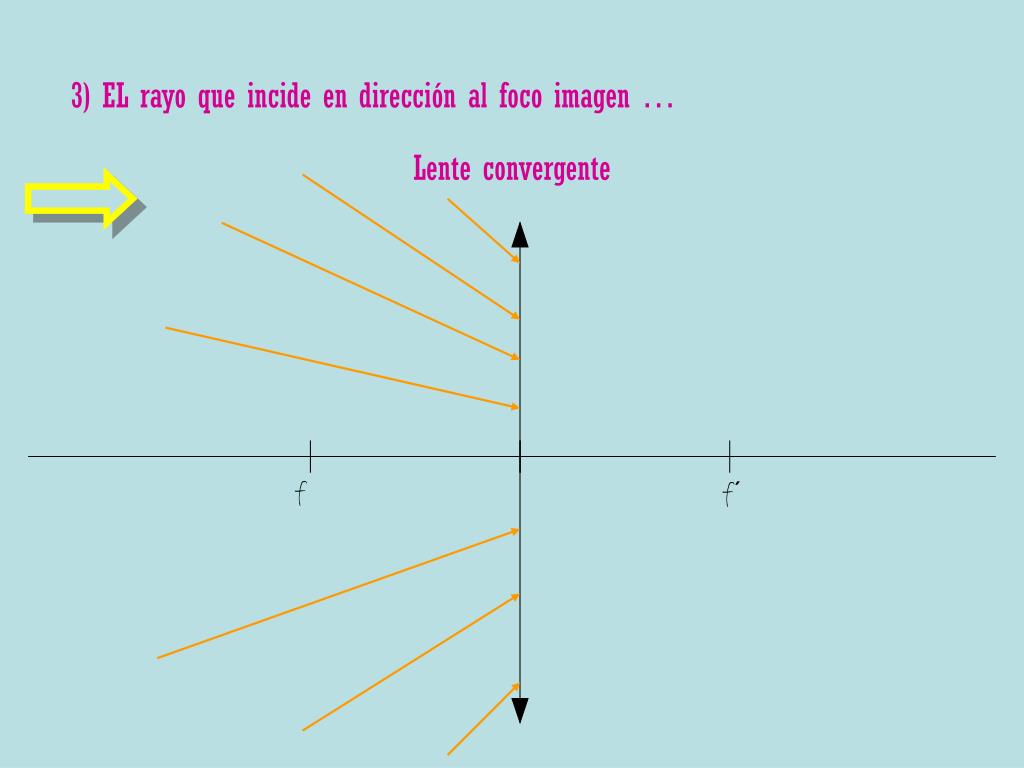

49. 3) EL rayo que incide en dirección al foco imagen se refracta paralelo al eje principal Lente convergente f f´

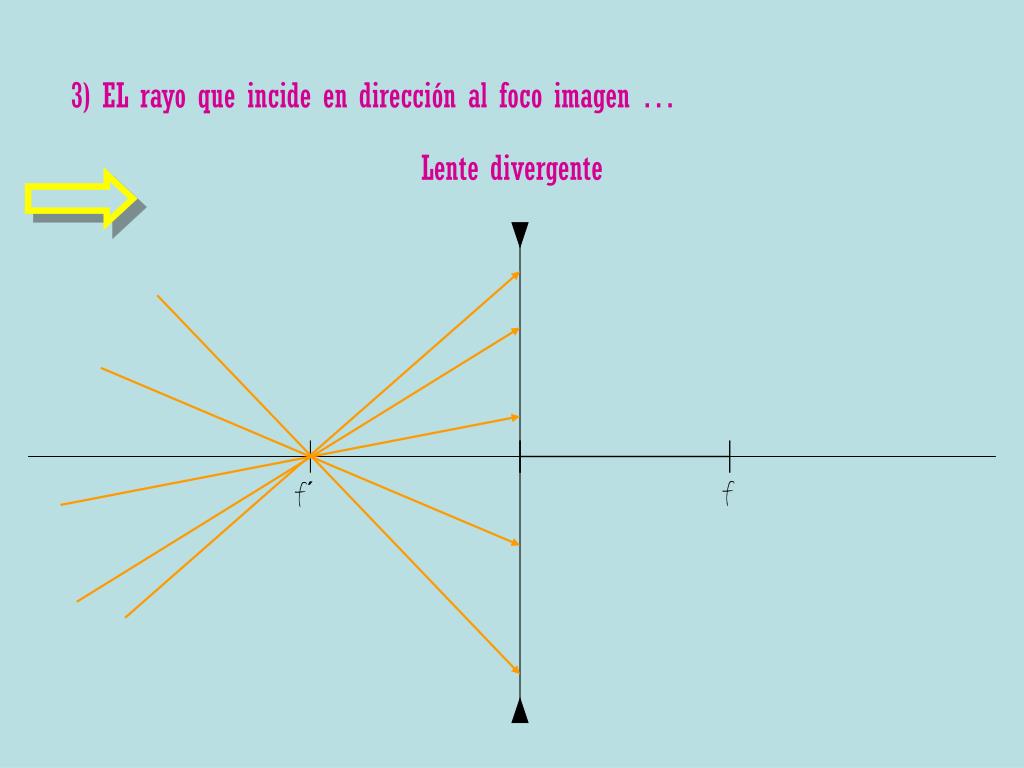

50. 3) EL rayo que incide en dirección al foco imagen … Lente divergente f´ f
