Presentation Transcript
slide1

Lentes.

Objetivo: Explican la refracción en superficies planas y en lentes convergentes y

divergentes.

slide2

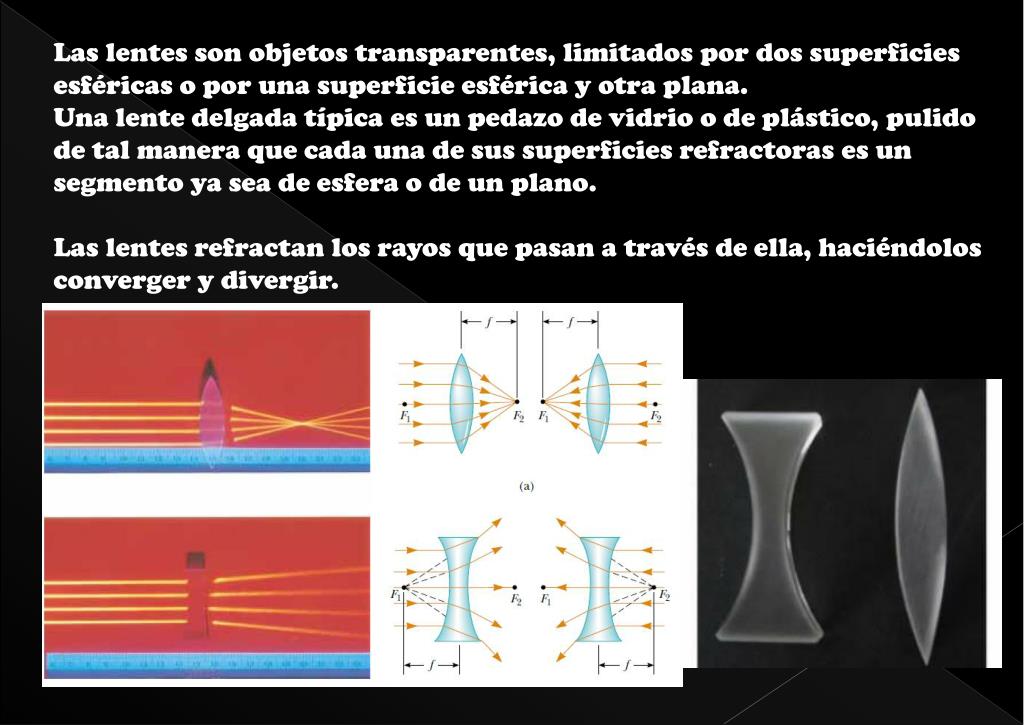

Las lentes son objetos transparentes, limitados por dos superficies esféricas o por una superficie esférica y otra plana.

Una lente delgada típica es un pedazo de vidrio o de plástico, pulido de tal manera que cada una de sus superficies refractoras es un segmento ya sea de esfera o de un plano.

Las lentes refractan los rayos que pasan a través de ella, haciéndolos converger y divergir.

slide3

Según la geometría las lentes pueden ser

Las lentes convergentes tienen distancias focales positivas y son mas gruesas en la parte media. Las lentes divergentes tienen distancias focales negativas y son más gruesas en los bordes.

slide4

Lente biconvexa, convexa cóncava y plano convexa.

Lente bicóncava, convexa cóncava y planoconvexa.

slide5

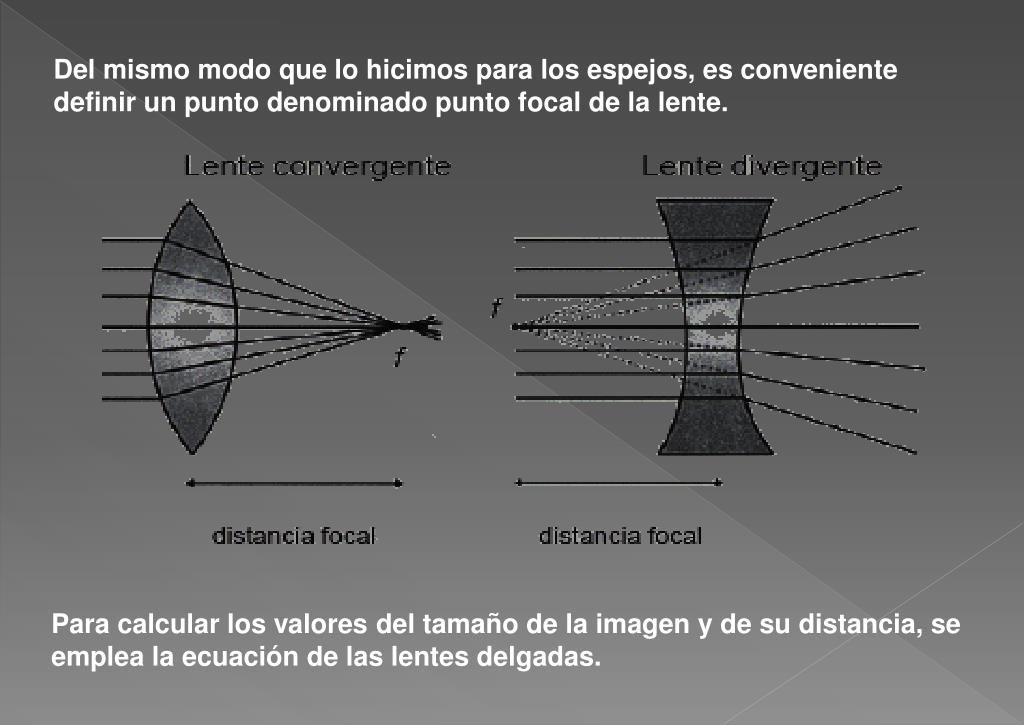

Del mismo modo que lo hicimos para los espejos, es conveniente definir un punto denominado punto focal de la lente.

Para calcular los valores del tamaño de la imagen y de su distancia, se emplea la ecuación de las lentes delgadas.

slide6

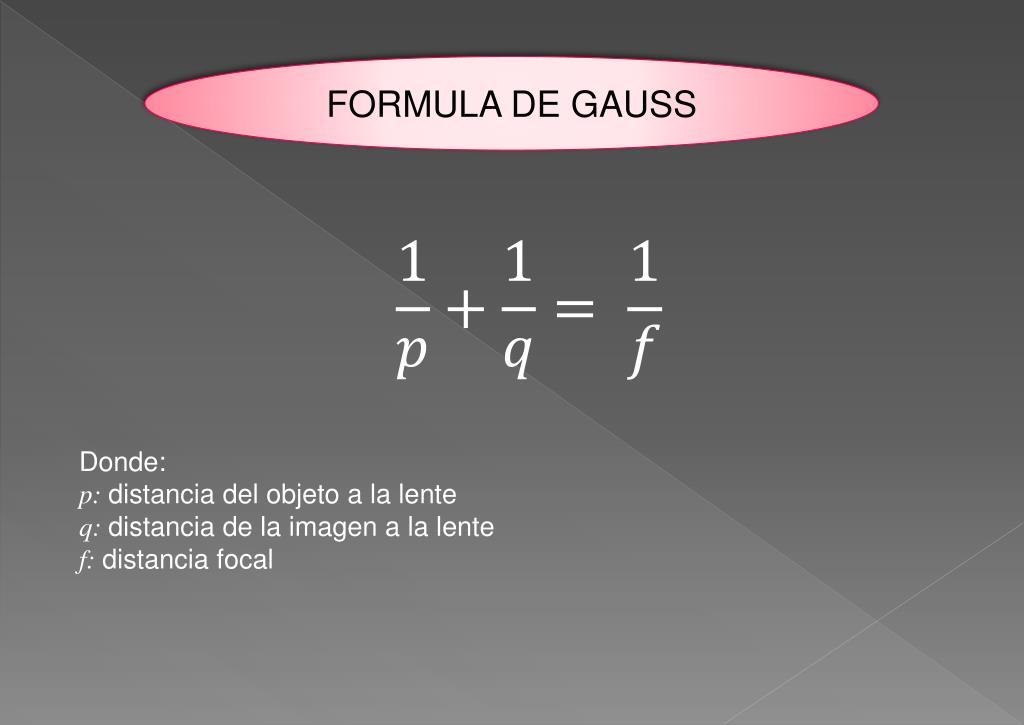

FORMULA DE GAUSS

Donde:

p: distancia del objeto a la lente

q: distancia de la imagen a la lente

f: distancia focal

slide7

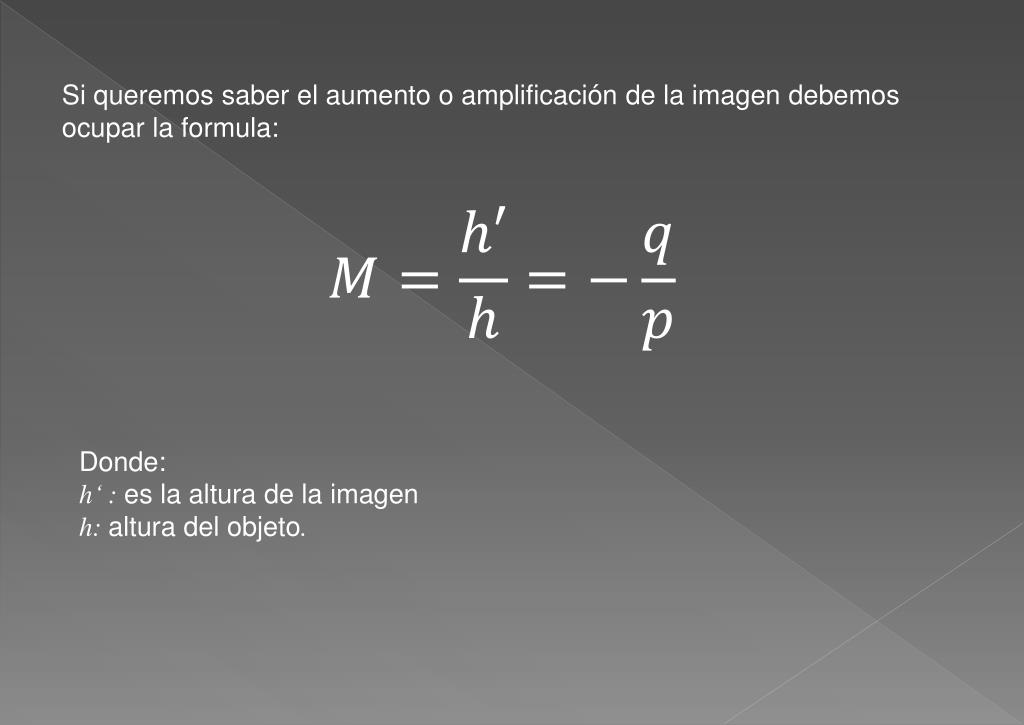

Si queremos saber el aumento o amplificación de la imagen debemos ocupar la formula:

Donde:

h‘ : es la altura de la imagen

h: altura del objeto.

slide14

Lente Convergente

http://webs.um.es/jmz/DiseGrafSimula/alumnos_08_09/morales/lente_convergente.html

slide15

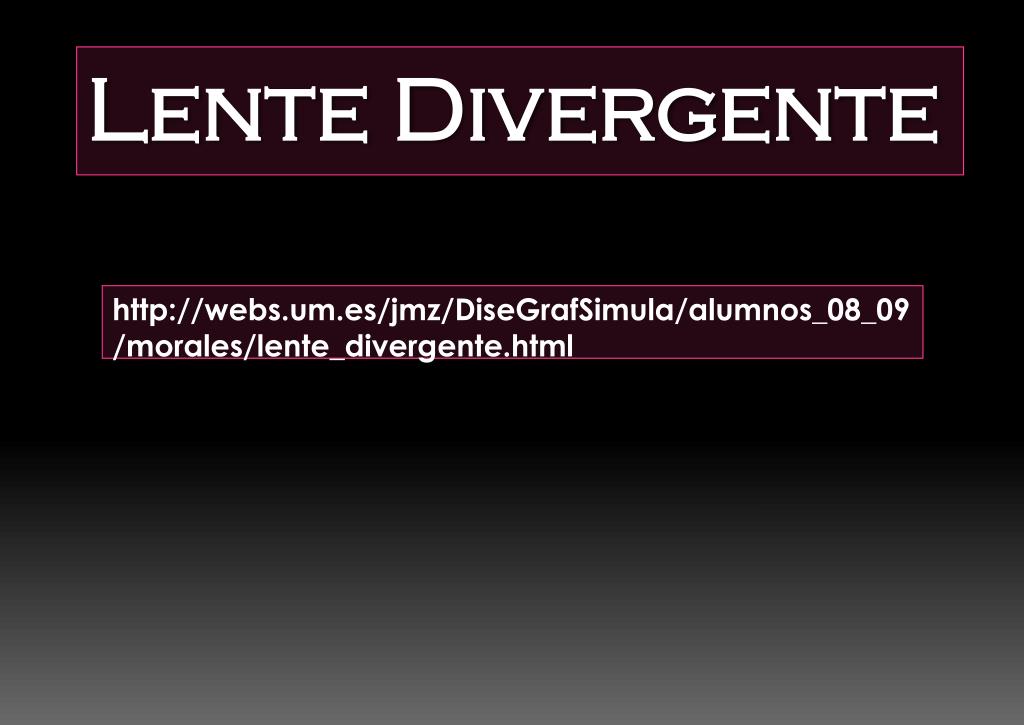

Lente Divergente

http://webs.um.es/jmz/DiseGrafSimula/alumnos_08_09/morales/lente_divergente.html

enfermedades pticas

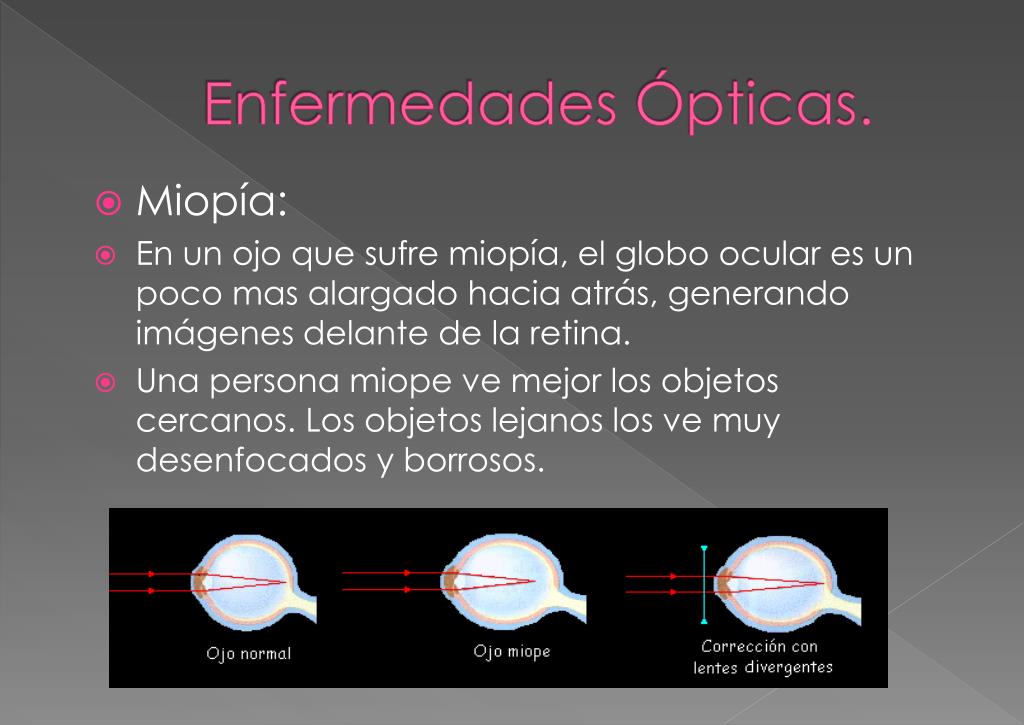

Enfermedades Ópticas.
  • Miopía:
  • En un ojo que sufre miopía, el globo ocular es un poco mas alargado hacia atrás, generando imágenes delante de la retina.
  • Una persona miope ve mejor los objetos cercanos. Los objetos lejanos los ve muy desenfocados y borrosos.
slide17

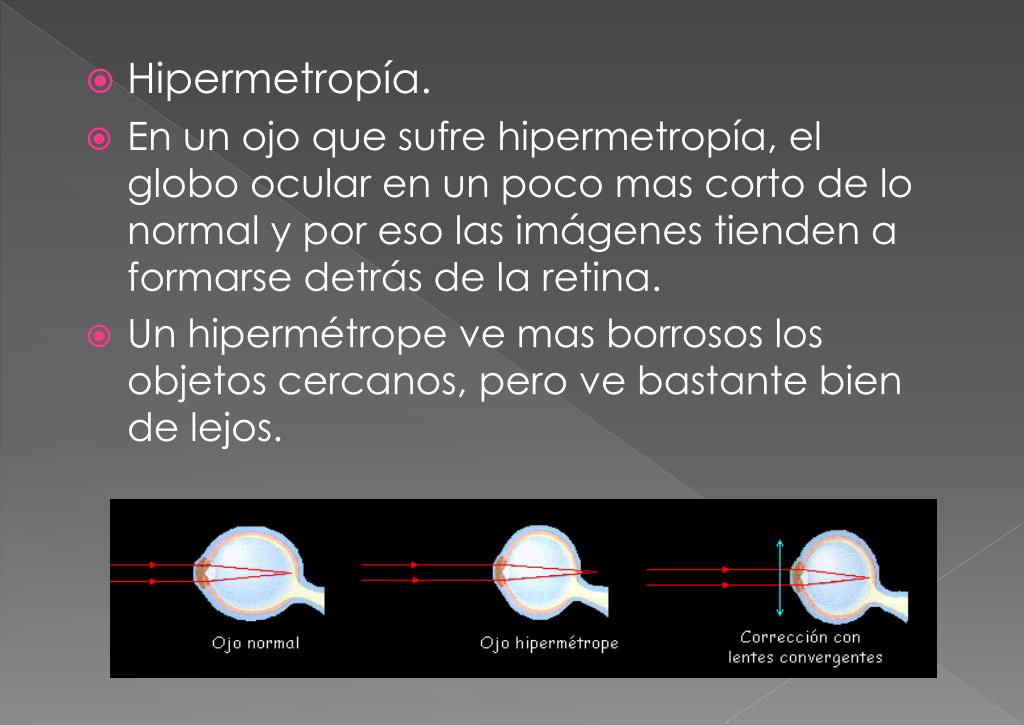

Hipermetropía.

  • En un ojo que sufre hipermetropía, el globo ocular en un poco mas corto de lo normal y por eso las imágenes tienden a formarse detrás de la retina.
  • Un hipermétrope ve mas borrosos los objetos cercanos, pero ve bastante bien de lejos.
astigmatismo

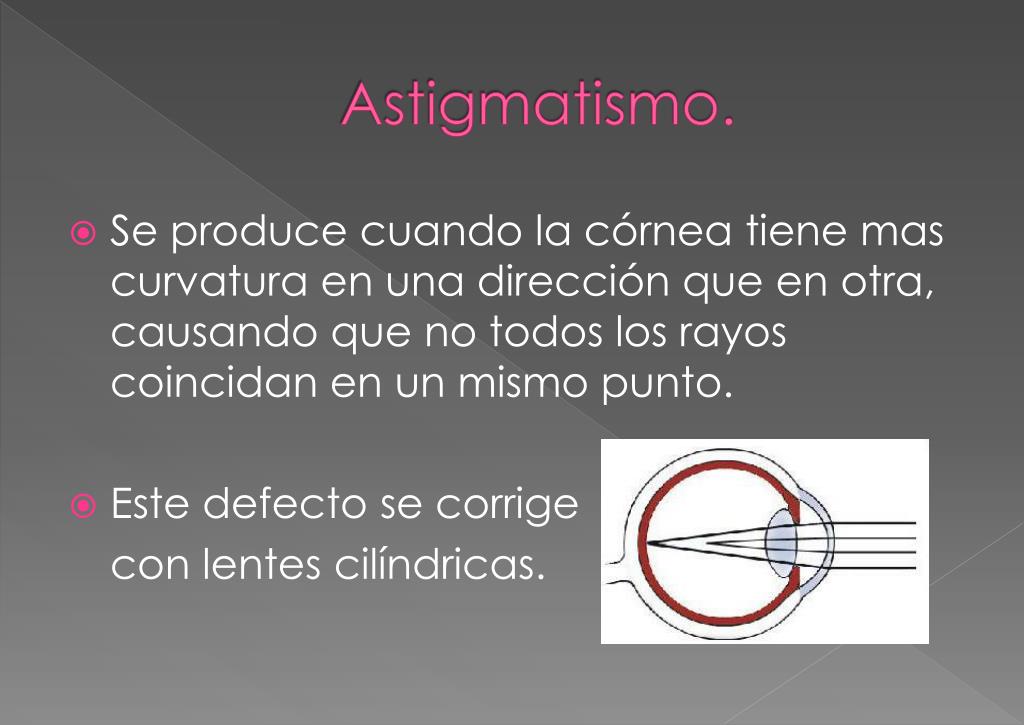

Astigmatismo.
  • Se produce cuando la córnea tiene mas curvatura en una dirección que en otra, causando que no todos los rayos coincidan en un mismo punto.
  • Este defecto se corrige

con lentes cilíndricas.
