slide1

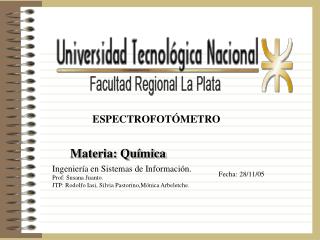

ESPECTROFOTÓMETRO

Materia: Química

Ingeniería en Sistemas de Información.

Prof: Susana Juanto.

JTP: Rodolfo Iasi, Silvia Pastorino,Mónica Arbeletche.

Fecha: 28/11/05

qu es un espectro fot metro
¿Qué es un espectro fotómetro?

Un espectrofotómetro es un instrumento que tiene la capacidad de manejar un haz de Radiación Electromagnética (REM), comúnmente denominado Luz, separándolo en facilitar la identificación, calificación y cuantificación de su energía. Su eficiencia, resolución, sensibilidad y rango espectral, dependerán de las variables de diseño y de la selección de los componentes ópticos que lo conforman.

cuando la luz atraviesa una sustancia parte de la energ a es absorbida
Cuando la luz atraviesa una sustancia, parte de la energía es absorbida.

El color de las sustancias se debe a que estas absorben ciertas longitudes de onda de la luz blanca que incide sobre ellas, y sólo vemos aquellas longitudes de onda que no fueron absorbidas.

componentes de un espectrofot metro
Componentes de un espectrofotómetro

1º Fuente de luz

La misma ilumina la muestra. Debe cumplir con las condiciones de estabilidad, direccionabilidad, distribución de energía espectral continua y larga vida. Las fuentes empleadas son lámpara de tungsteno y lámpara de arco de xenón.

slide6

2 Monocromador

Para obtener luz monocromática, constituído por las rendijas de entrada y salida, colimadores y el elemento de dispersión. El monocromador aísla las radiaciones de longitud de onda deseada que inciden o se reflejan desde el conjunto.

3 Fotodetectores

En los instrumentos modernos se encuentra una serie de 16 fotodetectores para percibir la señal en forma simultánea en 16 longitudes de onda, cubriendo el espectro visible. Esto reduce el tiempo de medida, y minimiza las partes móvils del equipo.

utilidad
Utilidad.
  • Los espectrofotómetros son útiles debido a la relación de la intensidad del color en una muestra y su relación a la cantidad de solute dentro de la muestra. Por ejemplo, si usted utiliza una solución del colorante rojo del alimento en agua, y mida la cantidad de luz azul absorbida cuando pasa a través de la solución, una fluctuación mensurable del voltaje puede ser inducido en una fotocélula en el lado opuesto. Si ahora la solución del tinte rojo es diluida por la adición del agua el color será menos intenso. Así, hay una relación entre el voltaje y la cantidad de tinte en la muestra.
  • El espectrofotómetro tiene la capacidad de proyectar un haz de luz monocromática (de una longitud de onda particular) a través de una muestra y medir la cantidad de luz que es absorbida por dicha muestra. Esto le permite al experimentador realizar dos funciones:
  • 1. Nos da información sobre la naturaleza de la sustancia en la muestra. Esto podemos lograrlo midiendo la absorbancia (Abs) a distintos largos de onda (l) y graficar estos valores en función del largo de onda, formando un espectrograma. Como cada sustancia tiene unas propiedades espectrales únicas, distintas sustancias producen distintos espectrogramas. Esto se debe a que cada sustancia tiene un arreglo de átomos tridimensional particular que hace que cada sustancia tenga características únicas.
slide8

UTN - FRLP – Química Sistemas

Características:

-Baratos y Robustos

-Haz Simple

-Facil Mantenimiento

-Lamnda de 340 – 625 nm

-Ancho de Banda: 20 nm

slide9
Al ser expuestos a la luz del especrofotómetro, algunos electrones de los átomos que forman las moléculas absorben energía entrando a un estado alterado. Al recuperar su estado original, la energía absorbida es emitida en forma de fotones. Esa emisión de fotones es distinta para cada sustancia, generando un patron particular, que varía con el largo de onda usado. Dependiendo del largo de onda, será la cantidad de energía absorbida por una sustancia, lo que logra generar un espectro particular al graficar Abs vs l.
  • 2. Nos dice cuanta cantidad de la sustancia que nos interesa está presente en la muestra. La concentración es proporcional a la absorbancia, según la Ley Beer-Lambert: a mayor cantidad de moléculas presentes en la muestra, mayor será la cantidad de energía absorbida por sus electrones.
  • Abs = K C L Abs: absorbancia
  • K: coeficiente de extinción molar
  • C: concentración
  • L: distancia que viaja la luz a traves de la muestra. (normalmente es de 1 cm)
  • La cuveta promedio, que guarda la muestra, tiene dimensiones internas de un centímetro (L). La ecuación describe una línea recta, donde el origen es cero. Si L es constante (1.0 cm) y se conoce el valor de K, podemos calcular C en base a Abs:
  • Abs / K L = C
slide10
El espectrofotómetro mide la absorbancia de una muestra en los espectros de luz ultravioleta y visible (200 a 850 nm). El largo de onda es determinado por un prisma que descompone el rayo de luz de acuerdo al largo de onda escogido. Luego la luz pasa por una hendidura que determina la intensidad del haz. Este haz atraviesa la muestra y llega a un tubo fotográfico, donde es medido. La cantidad de luz que atraviesa la muestra es el porcentaje (%) de tramitancia. Podemos usar esta unidad o cambiarla a absorbancia usando la siguiente ecuación.
  • %T = - Log Abs.
  • El espectrofotómetro nos puede dar ambos valores a la misma vez, ahorrando la necesidad de hacer los cálculos. (Tramitancia= cantidad de luz que atravieza la mezcla).
  • Una característica del instrumento es la necesidad de “blanquear” el aparato antes de cada lectura. Esto se hace colocando una cuveta con una solución control que tenga todos los componentes de la reacción menos la sustancia que va a ser medida en el instrumento y ajustando la lectura a cero absorbancia. El propósito de esto es eliminar el registro de absorbancia (background) que puedan presentar los demás componentes de la reacción a ese largo de onda particular. Todas las moléculas presentan absorbancia porque todas interfieren con el paso de la luz. Sólo que la absorbancia será óptima a un largo de onda de luz específico para cada tipo de sustancia.
tipos de espectrofot metros
Tipos de Espectrofotómetros
  • Absorción Atómica.
  • de emisión.
  • Ultravioleta.
  • Infrarrojo.
  • Etc.
slide13
ESPECTROFOTÓMETRO SMART SPECTRO

Portátil e ideal para análisis de aguas.

Selección automática de longitud de onda.

40 test pre-programados y memoria para 25 test adicionales

  • ESPECIFICACIONES:
  • Rango de longitud de ondas: 350-1000nm
  • Exactitud de longitus de onda: 2nm
  • Resolución: 1nm
  • Monocromador: red de difracción de 1200 líneas/mm
  • Fuente de luz: lámpara halógena
  • Detector: fotodiodo de silicio
  • Rango fotométrico: -0,1 a 2,5 Abs.
  • Exactitud fotométrica: 0,005 Abs.
  • Modos de medición: %T, Abs. y concentración
  • Admite celdas de 25mm de diámetro y cubetas de 10mm
  • Dimensiones: 35 x 28 x 17cm
  • Peso: 4,65kg
espectrofotometro de absorci n at mica
ESPECTROFOTOMETRO DE ABSORCIÓN ATÓMICA
  • Rango de longitud de onda: 190 a 860 nm - Paso de banda espectral: 0,2 n a 200 nm - Dispersión lineal recíproca: . a 200 nm - 0,1 nm/mm . a 800 nm - 0,4 nm/mm - Efecto Zeeman, longitudinal inverso - Atomización: calentamiento transversal del horno de grafito, calentamiento eléctrico - Rango de medidas de: . Absorbancia -0,5 a 2000 . Concentración 0,0001 a 9999 unidades de concentración . Factor de expansión 0,01 a 100 . Tiempo de lectura 1 a 60 segundos . Tiempo de demora 0 a 60 segundos
espectrofot metro uv visible uvmini 1240
Espectrofotómetro UV-VisibleUVmini-1240
  • Aplicaciones Estándar con Espectrofotómetro UV Mini
  • Modo fotométrico para longitud de onda fija
  • Con el modo fotométrico, Ud. puede medir la absorbancia o la transmitancia en la longitud de onda fija. Análisis cuantitativo fijo usando el método Factor-K puede también ser usado. Resultados son automáticamente impresos o son mandados a la puerta RS-232C. Con varios posicionadores de celda opcionales o con configuración sipper/auto-muestra, medidas continuas de muestras también es posible.
  • Modo espectro para barrido de longitud de onda
  • Con ese modo estándar, Ud. puede lograr espectro UV-Visible completo de muestras de 190nm a 1100nm. Barrido repetido le permite a Ud. medir automáticamente cualquier cambio espectral en todo el rango. También disponible en la configuración estándar, la función de procesamiento de datos espectral como plotar gráfico y detección de picos / valles.
  • Modo cuantificación para análisis de longitud simple
  • Este modo le permite a Ud. preparar curva de calibración para determinaciones fáciles de concentraciones de muestras desconocidas. Están disponibles modos de uno, dos o tres longitudes de onda. Métodos cuantitativos posibles de seleccionar incluyendo factor-K, curva de calibración de un punto o multi-puntos . Ajuste de primero, segundo o tercero orden también son posibles de seleccionar.
espectrofotometria uv vis tu 1800 uv vis spectrophotometer
ESPECTROFOTOMETRIA UV-VISTU 1800 Uv-Vis Spectrophotometer
  • El TU1800/1800S es el más popular espectofotómetro de P-General. Su óptica adopta el sistema de medición SPLIT-BEAN con un detector formado por dos fotodiodos de estado sólido de alta sensibilidad.
  • Las operaciones del instrumento estan controladas a través de un microchip interno en conjunto con una pantalla de cristal líquido (LCD) y un teclado Soft-Touch con salida para impresora. Su compartimiento es para 8 celdas y además posee una fuente de luz accesible.
  • El TU1800/1800S efectúa mediciones fotométricas, mediciones espectrales y cuantitativas, es fácilmente operable con característiCAS sobresalientes, Escaneo de longitudes de onda automático entre 1100-200 nm., chequea automáticamente la linea de base.
bibliograf a
Bibliografía.
  • Http:\\ull.chemistry.uakron.edu/analytical/Spectrophotometry
  • en.wikipedia.org/wiki/Spectrophotometry
  • faculty.uca.edu/~march/bio1/scimethod/spectro.htm
  • http://www.satia-jasco.com.ar/l4.html
  • http://www.advmex.com/espectrofotometro_uv.htm
  • http://www.cienytec.com/lab1espectro.htm
  • www.cas-instrumental.com.ar/aa6vario.htm
  • www.chm.davidson.edu/ChemistryApplets/ spectrophotometry/Spectrophotometry.html

www.cea.uba.ar

www.w3c.org

www.jenck.com www.es.wikipedia.org

integrantes
Integrantes.
  • Parodi, Mariano
  • Romero, Guillermo
  • Rapán, Leandro
  • Azcua, Diego

Ameri, Marcos. Bolzán Diego.

Crespo, Leonardo. Mancini, Fernando.

Cirio, Santiago. Hugo de Risio.
