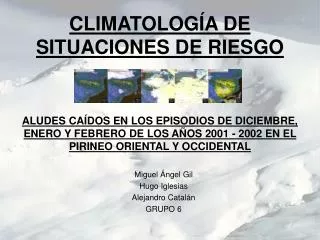

CLIMATOLOGÍA DE SITUACIONES DE RIESGO. Miguel Ángel Gil Hugo Iglesias Alejandro Catalán GRUPO 6. ALUDES CAÍDOS EN LOS EPISODIOS DE DICIEMBRE, ENERO Y FEBRERO DE LOS AÑOS 2001 - 2002 EN EL PIRINEO ORIENTAL Y OCCIDENTAL. CONCEPTO DE ALUD. PRINCIPIOS FÍSICOS. FORMACIÓN MANTO NIVAL.

zoltan
Download Presentation

CLIMATOLOGÍA DE SITUACIONES DE RIESGO

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. CLIMATOLOGÍA DE SITUACIONES DE RIESGO Miguel Ángel Gil Hugo Iglesias Alejandro Catalán GRUPO 6 ALUDES CAÍDOS EN LOS EPISODIOS DE DICIEMBRE, ENERO Y FEBRERO DE LOS AÑOS 2001 - 2002 EN EL PIRINEO ORIENTAL Y OCCIDENTAL

  2. CONCEPTO DE ALUD PRINCIPIOS FÍSICOS FORMACIÓN MANTO NIVAL ESTABILIDAD INESTABILIDAD FACTORES EN ALUDES TIPOS DE ALUDES CARTOGRAFÍA RIESGOS PREVENCIÓN PERFIL + SONDEO VIGILANCIA B P A ESCALA DE RIESGOS EJEMPLOS DE ALUDES EFECTOS DE ALUDES CONCLUSIONES ESTRUCTURA DE LA EXPOSICIÓN

  3. FUENTES BIBLIOGRÁFICAS INSTITUT CARTOGRÁFIC DE CATALUNYA SERVEI METEOROLÒGIC DE CATALUNYA DIARIO EL PAÍS INFORMACIÓN TÉCNICA ILUSTRACIONES GRÁFICOS FOTOGRAFIAS MAPAS

  4. ¿QUE ES UN ALUD? ES UN DESPRENDIMIENTO DE UNA MASA DE NIEVE EN UNA PENDIENTE ¿COMO SE LLEGA A PRODUCIR UN ALUD? PORQUE EL MANTO NIVAL EVOLUCIONA HACIA UN ESTADO INESTABLE. SE ROMPE LA COHESIÓN ENTRE LOS ESTRATOS DEL MANTO NIVAL

  5. n τ Fr Fe N P α SE PRODUCE EL ALUD CUANDO LA FUERZA NETA SOBRE UN ESTRATO APUNTA LADERA ABAJO PT + FE > FR FE y FR son las fuerzas de cohesión entre estratos del manto nival Estas fuerzas dependen de las características de los estratos Se llega a la inestabilidad cuando se rompe la cohesión entre estratos del manto PT PN

  6. EL MANTO NIVAL EVOLUCIONA Y PUEDE CAER EN UN ESTADO DE INESTABILIDAD CONDICIONES AMBIENTALES MODIFICACIÓN DE MEDIDA Y FORMA DE GRANOS DE NIEVE FORMACIÓN DEL MANTO (CAPAS DE ESTRATOS) CAE LA NIEVE ESTABILIDAD ESTADO INICIAL: ESTABILIDAD EVOLUCIÓN INESTABILIDAD CONDICIONES AMBIENTALES ALUDES

  7. n τ Fr Fe N P α FACTORES QUE INFLUYEN EN UN ALUD • ESTADO DE LA NIEVE • GROSOR DE NIEVE RECIENTE • PENDIENTE TERRENO (30-45º) • ORIENTACIÓN LADERA (sotavento • en placas y cara S en fusión) • TIPO DE RELIEVE (zonas convexas) • VEGETACIÓN • PRECIPITACIÓN (nieve y lluvia) • VIENTO (fuerza y dirección: placas) • TEMPERATURA (fusión) • NIEBLA (humidificación del manto) • HUMEDAD DE LA NIEVE • Pt = m g sin (α) • Fr = μ N = µ M g cos (α) • µ = f ( características del estrato) PT + FE > FR

  8. TIPOS DE ALUDES • DE NIEVE RECIENTE • DE FUSIÓN • DE PLACA

  9. ALUD DE NIEVE RECIENTE DURANTE O POCO DESPUES DE INTENSAS NEVADAS NIEVE SECA T < 0ºC NIEVE HÚMEDA T = 0ºC PÉRDIDA DE COHESIÓN POR: SOBRECARGA AUMENTO DE TEMPERATURA ÉPOCAS MÁS FRIAS DEL INVIERNO RÁPIDOS Y MUY DESTRUCTIVOS ALUDES DE NIEVE POLVO

  10. ALUD DE NIEVE POLVO EN EL PIRINEO OCCIDENTAL

  11. ALUD DE FUSIÓN FUSIÓN DEL MANTO NIVAL T AUMENTA NOTABLEMENTE POR ENCIMA DE LOS O ºC CASO DE LLUVIA PRIMAVERA INVIERNO EN PERIODOS DE CALOR NIEVE HÚMEDA VELOCIDAD DESLIZAMIENTO LENTA PUEDEN ARRASTRAR FANGO, ROCAS VEGETACIÓN, ÁRBOLES,…

  12. DEPÓSITO DE UN ALUD DE FUSIÓN

  13. ALUD DE PLACA DISCONTINUIDADES EN EL MANTO NIVAL DESLIZAMIENTO DE LAS CAPAS SUPERIORES SOBRE CAPAS DE BAJA COHESIÓN O REHIELO IMPORTANTE: PLACAS DE VIENTO 70% ACCIDENTES EN EXCURSIONISTAS PUEDEN PRODUCIRSE POR LA SOBRECARGA AL PASO DE PERSONAS SE PUEDEN PRODUCIR EN CUALQUIER MOMENTO DE LA TEMPORADA PERO SON PELIGROSOS EN LAS ÉPOCAS MÁS FRIAS DEL INVIERNO

  14. CICATRIZ DE UNA PLACA DE VIENTO

  15. POR LOS ALUDES SE VEN AFECTADOS: • BIENES: edificaciones, medios de transporte, etc… • INFRAESTRUCTURAS: vias de transporte, red de telecomunicaciones, instalaciones deportivas,… • VIDAS HUMANAS: personas que realicen actividades en la montaña (excursionistas, esquiadores,…)

  16. Cartografia de riesgo Delimitación de zonas potencialmente peligrosas Vigilancia avisos BPA conocimiento de la estabilidad del manto nival ¿Qué se puede hacer para prevenir los efectos de un alud?

  17. CARTOGRAFÍA DE RIESGO • 14 MAPAS ESCALA 1:25000 • ZONA: PRIRNEO DE CATALUNYA • SE REALIZAN MEDIANTE: • FOTOINTERPRETACIÓN:morfología, rugosidad y vegetación. • INTERPRETACIÓN DE CAMPO:detalles no observados en la fase anterior. • ENCUESTA A POBLACIÓN: testimonios oculares

  18. Son mapas temáticos donde se representan las • zonas que pueden ser afectadas por aludes Las zonas de aludes se delimitan por antecedentes geomorfológicos, de vegetación e históricos.

  19. EJEMPLO DE MAPA DE ALUDES

  20. VIGILANCIA ¿Cómo conocemos el grado de estabilidad de los estratos del manto nival? estudio de estratos Cohesión de estratos R=f(z) T=f(z) sondeo Características Morfológicas Termodinámicas mecánicas Perfil estratigráfico corte vertical de estratos estado estratos puntos débiles estratificación perfil manto nival

  21. SONDEO + PERFIL + DATOS NIVOMETEOROLÓGICOS BOLETÍN DE PREDICCIÓN DE ALUDES B P A REALIZACIÓN DE UN SONDEO

  22. INFORMACIÓN EN UN SONDEO Y PERFIL • LOCALIZACIÓN • RESISTENCIA DE ESTRATO • TEMPERATURA • DESCRIPCIÓN DE CAPAS: F: forma de granos Φ: diametro D: dureza U: humedad e: densidad tipos de contacto y de unión entre capas

  23. EJEMPLOS DE PERFILES LA RESISTENCIA AUMENTA GLOBALMENTE CON LA PROFUNDIDAD RESISTENCIA IRREGULAR ZONAS DE BAJA COHESION HAY ESTABILIDAD SI LA COHESIÓN AUMENTA CON LA PROFUNDIDAD HAY INESTABILIDAD SI LA COHESIÓN DISMINUYE CON LA PROFUNDIDAD SE DEBEN LOCALIZAR ZONAS DE MUY BAJA COHESIÓN (PLACAS) SI R < 5 Kgf ZONAS DE BAJA COHESIÓN SI R > 50 Kgf ZONAS CONSOLIDADAS INESTABILIDAD ESTABILIDAD T = 0ºC NIEVE HUMEDA Y AGUA LÍQUIDA ESTADO DE FUSIÓN EL AGUA AUMENTA LA INESTABILIDAD INICIO DEL MET. DE NIEVE HÚMEDA PRIMAVERA HUM SUPERF DIA REHIELO NOCHE ESTABILIDAD SI HAY POCA AGUA T < 0ºC METAMORFISMO DE NIEVE SECA

  24. Ejemplo de BPA

  25. Información del grosor de la nieve

  26. El BPA se realiza en diferentes zonas:

  27. Escala de Perill d'Allaus ESCALA DE RIESGO POR ALUDES

  28. ALUDES MÁS SIGNIFICATIVOS

  29. BARRANC LAVEJA (20/02/02) Val d’Aran (Pirineo occidental de Catalunya). En rojo se indica la zona donde se desencadenó el alud.

  30. Situación nivometeorológica: METEOROLOGÍA:- 18/02/02: nevada reciente que acumula gruesos entre 30 i 40 cm. Temperaturas bajas (máximas entre 0º C i -5º C y mínimas entre -8º C i -11º C). Viento flojo del NW.- 19/02/02: nevadas muy débiles. Temperaturas máximas en ligero aumento (valores entre 0º C i -3º C) y mínimas estables (valores entre -9º C i -11º C). Viento flojo del NW.- 20/02/02 (día del accidente): temperaturas máximas en ligero descenso (valores entre -2º C i -4ºC) y mínimas en aumento moderado (valores entre -6º C i -8º C). Viento flojo del NW. ESTADO DEL MANTO:- en laderas sombrías la base del manto es muy inestable. Existen numerosas placas que se pueden desprender por sobrecarga débil (paso de una persona). Estos aludes pueden ser de dimensiones medianas y puntualmente grandes. PREDICCIÓN BPA a 1 día:- PELIGRO 3 por desencadenamiento de aludes de placa que se pueden desprender fácilmente por el paso de una persona.

  31. Perfil estratigráfico realizado el día del accidente en la zona de salida del alud de Escòrnacrabes, caído 4 días antes a pocos quilómetros. Obsérvese como hay una capa de grano fino y agujas (posible placa de viento) depositada sobre una importante capa de cohesión muy baja formada por granos de caras planas y gobelets.A su vez esta placa queda escondida por la nieve reciente que cayó después de su formación.

  32. Características del alud: Placa de vientoOrientación: NWCicatriz: 120 m de anchura y 80-100 cm de grosor.Pendiente: 35ºDepósito: 30 m de anchura y 4 m de grosorRecorrido: 850 m

  33. Cronología de los acontecimientos: Grupo de 3 esquiadores salen fuera de las pistas. El paso de uno de ellos provoca el desencadenamiento de la placa. La víctima es encontrada sin vida a partir de los indicios de superficie (no llevaba ARVA) una hora después del accidente. El rescate es efectuado por los Pompièrs d'Aran junto con personal de las pistas y gendarmes con perros.

  34. BARRANC ESCÒRNACRABES (17/02/02) Val d’Aran (Pirineo occidental de Catalunya). En rojo se indica la zona donde se desencadenó el alud.

  35. Situación nivometeorológica: METEOROLOGÍA:- 15/02/02: nevadas moderadas, con gruesos de nieve reciente acumulados entre 15 i 20 cm. Viento suave del N. Temperaturas bajas: máximas negativas, con valores alrededor de los -5 ºC y mínimas alrededor de los -10 ºC.- 16/02/02: ya se han acumulado gruesos de 30 a 40 cm de nieve reciente y sigue nevando débilmente. Viento suave del NE. Las temperaturas se mantienen bajas (máximas alrededor de los -5 ºC y mínimas alrededor de -8 ºC.- 17/02/02 (día del accidente): cielo nuboso con nevadas débiles dispersas. Cota de nieve a 800 m. Las temperaturas se mantienen bajas. Vientos flojos de orientación variable. ESTADO DEL MANTO:- Hay de 30 a 40 cm de nieve reciente que se ha depositado homogéneamente a todas las cotas. En laderas a sotavento, esta nueva capa se acumula encima de placas de viento formadas en días anteriores. En cotas altas se forman placas a sotavento del viento de NW. PREDICCIÓN BPA a 1 día:- PELIGRO 3 por desencadenamiento de aludes de placa por el paso de una persona que localmente pueden ser de grandes dimensiones.

  36. Perfil estratigráfico realizado 4 días después del accidente en la zona de salida del alud.Obsérvese como hay una capa de grano fino y agujas (posible placa de viento) depositada sobre una importante capa de cohesión muy baja formada por granos de caras planas y gobelets. A su vez esta placa queda escondida por la nieve reciente que cayó después de su formación.

  37. Características del alud: Placa de vientoOrientación: NNECicatriz: 20 m de anchura y 80-100 cm de grosorPendiente: 45ºDepósito: 20 m de anchura y 1-1,5 m de grosorRecorrido: 260 m

  38. Cronología de los hechos: Grupo de seis personas inician el descenso fuera pista por el barranco de Escòrnacrabes en el sitio conocido como La Vinyeta. Su paso provoca el desencadenamiento del alud que arrastra y deja enterrados a dos miembros del grupo. Los cuerpos son localizados sondeando con los esquís y desenterrados por los compañeros de las víctimas, junto con otra gente que descendía en aquel momento por el itinerario fuera pista de la canal del Escòrnacrabes. Los propios miembros del grupo avisan a los trabajadores de las pistas, los cuales consiguen reanimar y trasladar a una de les víctimas (la otra es encontrada sin vida), pero que también muere horas después.

  39. RIBÈRA DETH MÒRT (16/02/02) Val d’Aran (Pirineo occidental de Catalunya) El rojo se indica la zona donde se desencadenó el alud.

  40. Situación nivometeorológica: METEOROLOGÍA:- 14/02/02: Nevada reciente con gruesos acumulados entre 5-20 cm. Temperaturas máximas altas para la época (a 2200 m, valores entre 7ºC y 11ºC), mínimas entre -6ºC y -10ºC. Viento débil a moderado del NW, con rachas que de momento no superan los 50-60 km/h.- 15/02/02: Nevadas importantes, con gruesos de nieve reciente entre 15-20 cm. La nieve reciente se ha acumulado encima de un manto inestable, sobre las placas de viento formadas el dia anterior. Viento suave del N. Temperaturas bajas, máximas negativas, con valores alrededor de los -5 ºC y las mínimas alrededor de -10 ºC. - 16/02/02 (día del accidente): Nevada muy débil, con un grosor de nieve reciente acumulado de 30-40 cm en las últimas 48h. La nieve reciente se ha acumulado encima de un manto inestable, sobre las placas formadas en los últimos días. Viento suave de NW. Temperaturas bajas, máximas negativas, con valores alrededor de los -5 ºC y las mínimas alrededor de -8 ºC. ESTADO DEL MANTO-Manto continuo con irregularidades en carenas y crestas y con gruesos entre 60-110 cm. La nieve reciente se ha acumulado sobre las placas de viento existentes en laderas a sotavento. El manto es inestable, especialmente en laderas sombrías. PREDICCIÓN BPA a 1 día:- PELIGRO 3 por el posible desencadenamiento de aludes de placa por el paso de una persona, que localmente pueden ser de grandes dimensiones. También son probables caídas naturales de aludes de nieve reciente seca.

  41. Características del alud: Placa de vientoOrientación: NECicatriz: 50-60 cm de grosor y 20 m de anchuraPendiente de la zona de salida: 35ºDepósito: 5 m de anchuraRecorrido: 250 m

  42. Cronología de los hechos: Grupo de doce personas. Durante el descenso el quinto componente del grupo desencadena el alud. Arrastra a otro miembro que ya había pasado y quedan los dos semienterrados. Los otros tres se pudieron escapar. Los dos semienterrados salen por sí mismos. Perdieron dos pares de esquís. Sólo un miembro del grupo llevaba ARVA.

  43. BARRANC DE LA COMA DEL FORN (10/02/02) Pallars Sobirà (Pirineo occidental de Catalunya) En rojo se indica la zona donde se desencadenó el alud.
