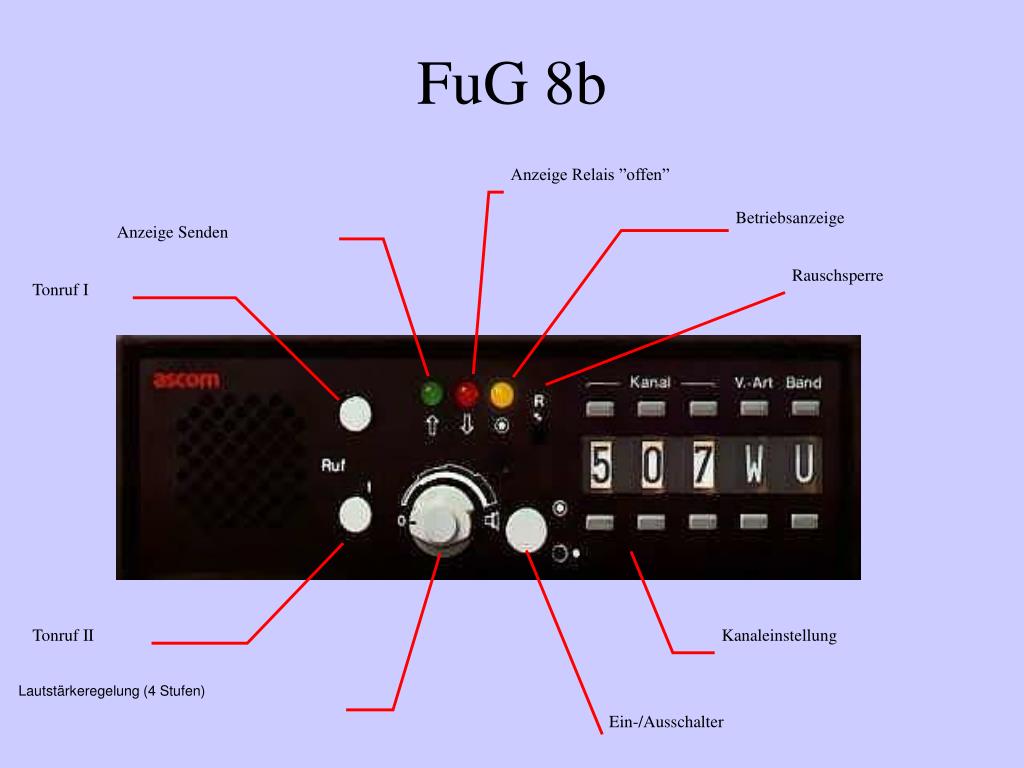

  1. Anzeige Relais ”offen” Betriebsanzeige Anzeige Senden Rauschsperre Tonruf I Tonruf II Kanaleinstellung Lautstärkeregelung (4 Stufen) Ein-/Ausschalter FuG 8b

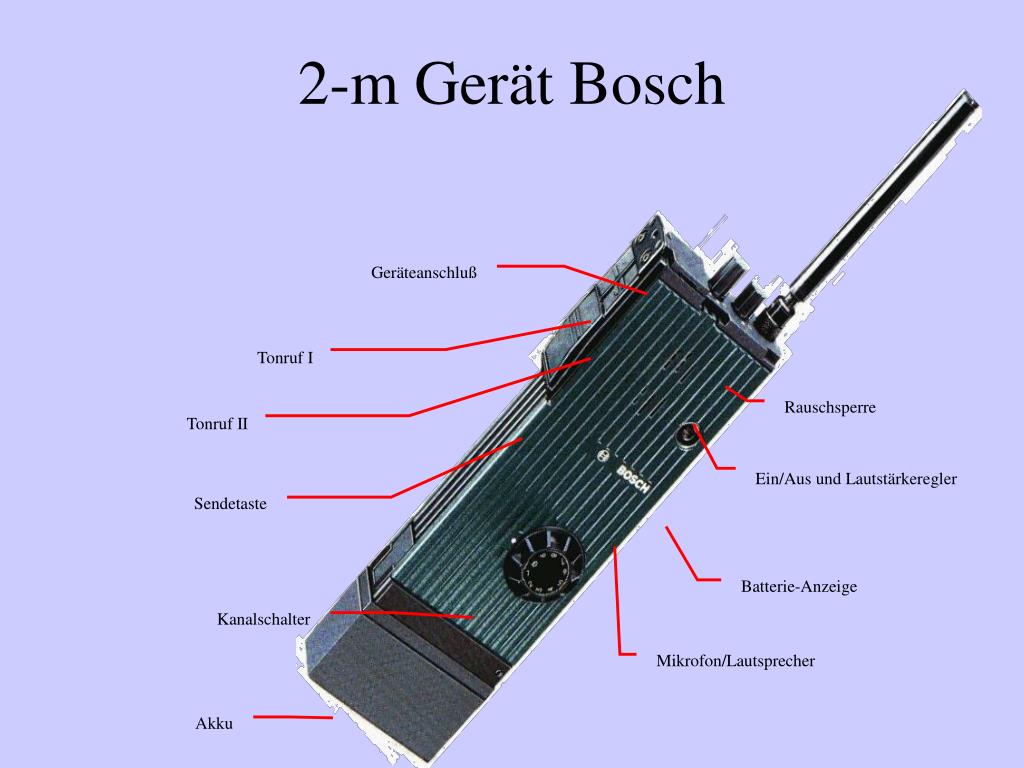

  2. Tonruf I Tonruf II Geräteanschluß Rauschsperre Ein/Aus und Lautstärkeregler Sendetaste Batterie-Anzeige Kanalschalter Mikrofon/Lautsprecher Akku 2-m Gerät Bosch

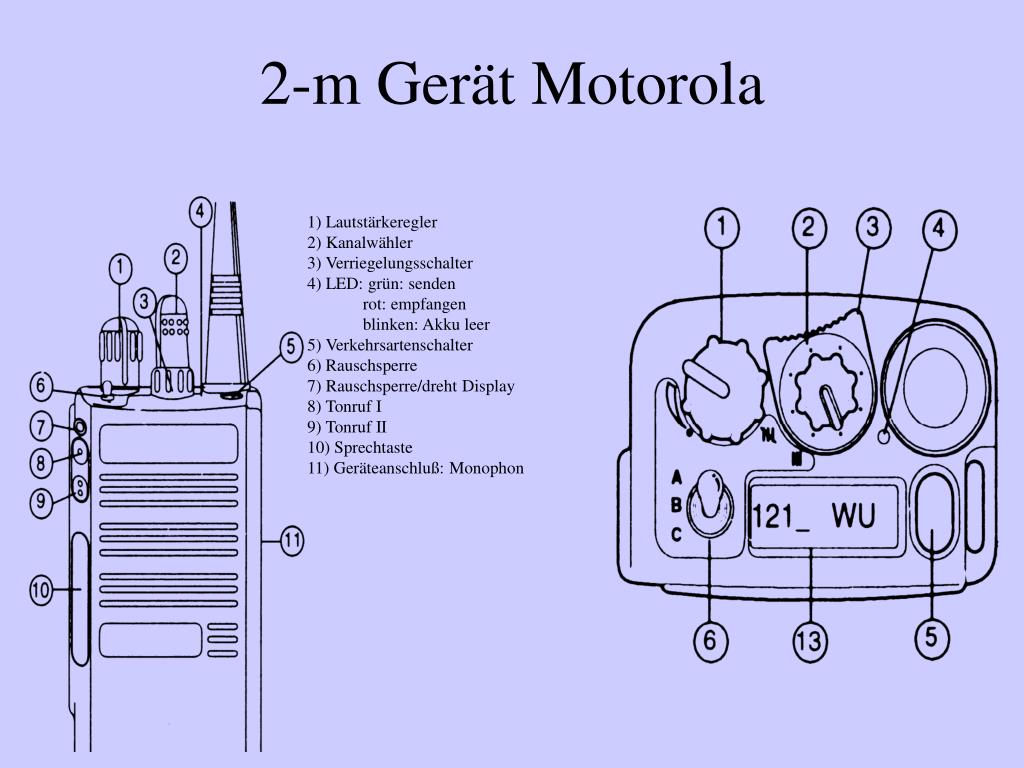

  3. 1) Lautstärkeregler 2) Kanalwähler 3) Verriegelungsschalter 4) LED: grün: senden rot: empfangen blinken: Akku leer 5) Verkehrsartenschalter 6) Rauschsperre 7) Rauschsperre/dreht Display 8) Tonruf I 9) Tonruf II 10) Sprechtaste 11) Geräteanschluß: Monophon 2-m Gerät Motorola

  4. Tonruf Rauschsperre Tonruf II Kanalsperre Kanalschalter Ein/Aus Lautstärkeregler Mikrofon/Lautsprecher Betriebsarten Akku 2-m Gerät Ascom

  5. FMS Hörer

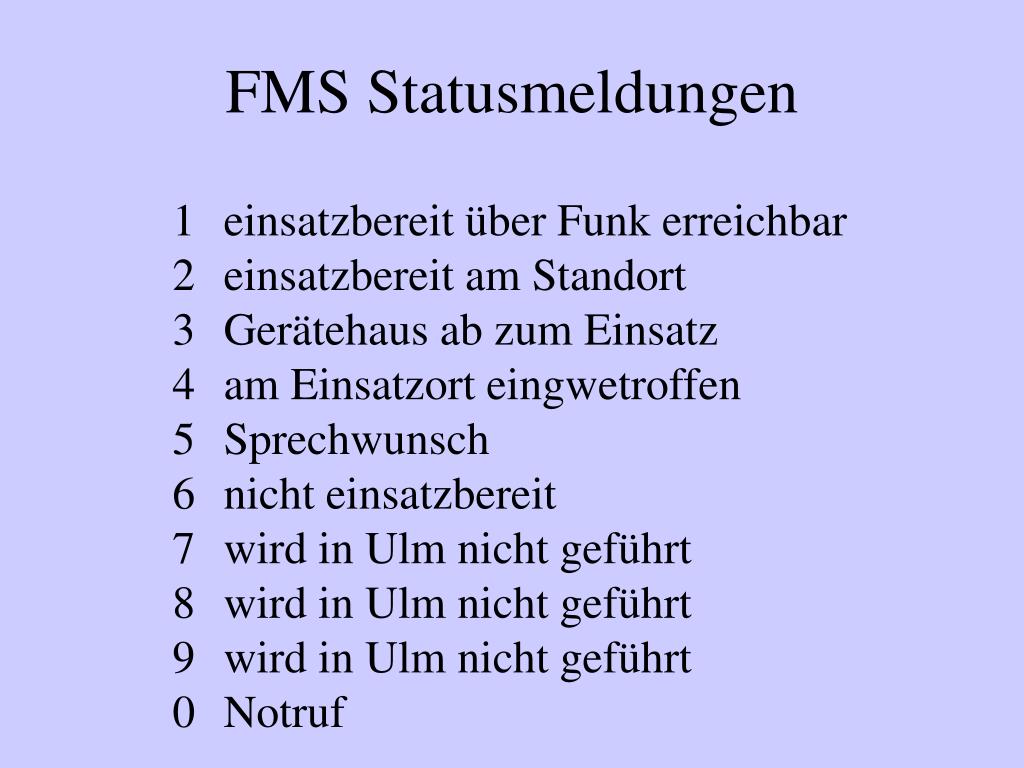

  6. FMS Statusmeldungen • einsatzbereit über Funk erreichbar • einsatzbereit am Standort • Gerätehaus ab zum Einsatz • am Einsatzort eingwetroffen • Sprechwunsch • nicht einsatzbereit • wird in Ulm nicht geführt • wird in Ulm nicht geführt • wird in Ulm nicht geführt • 0 Notruf

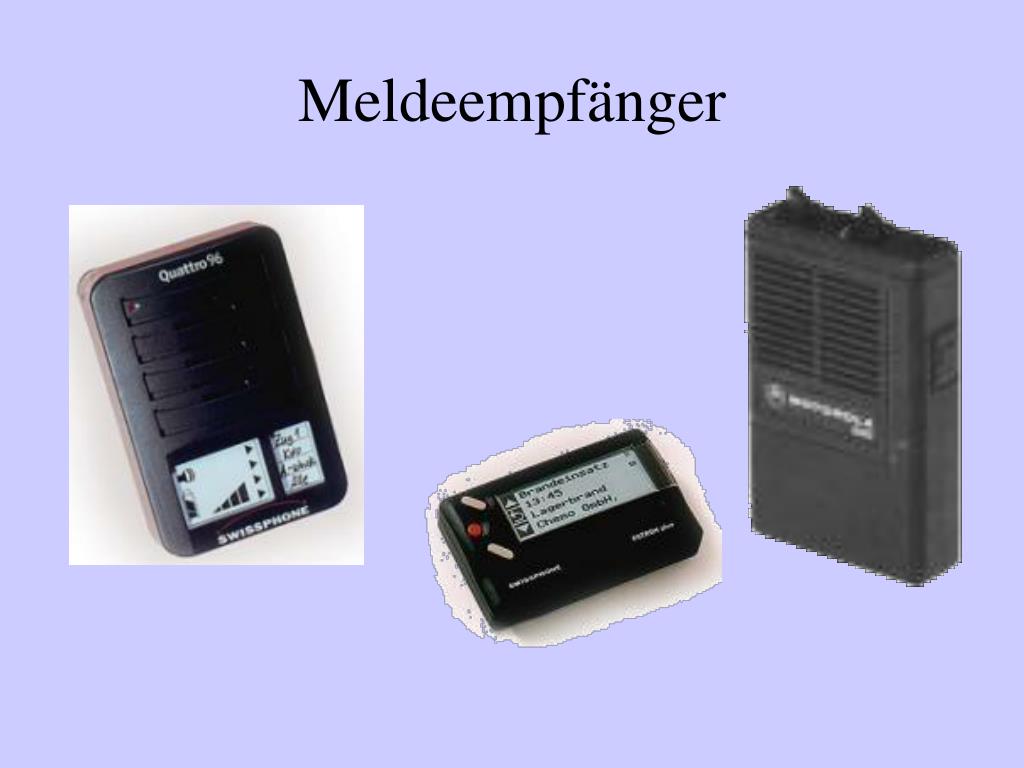

  7. Meldeempfänger

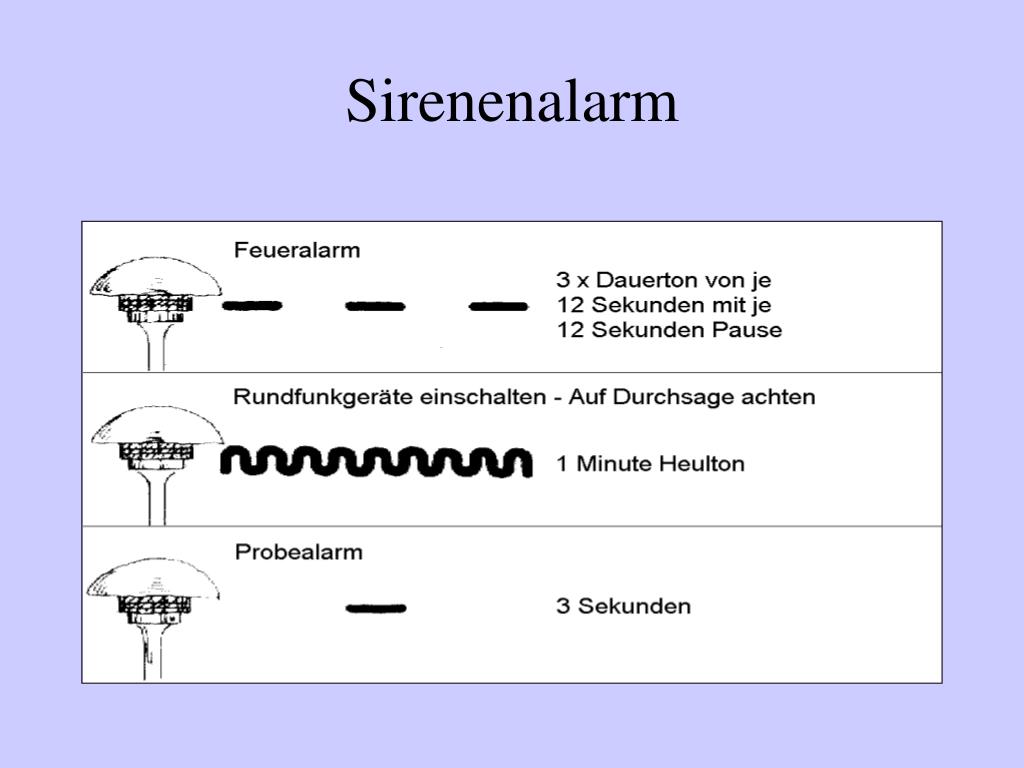

  8. Sirenenalarm

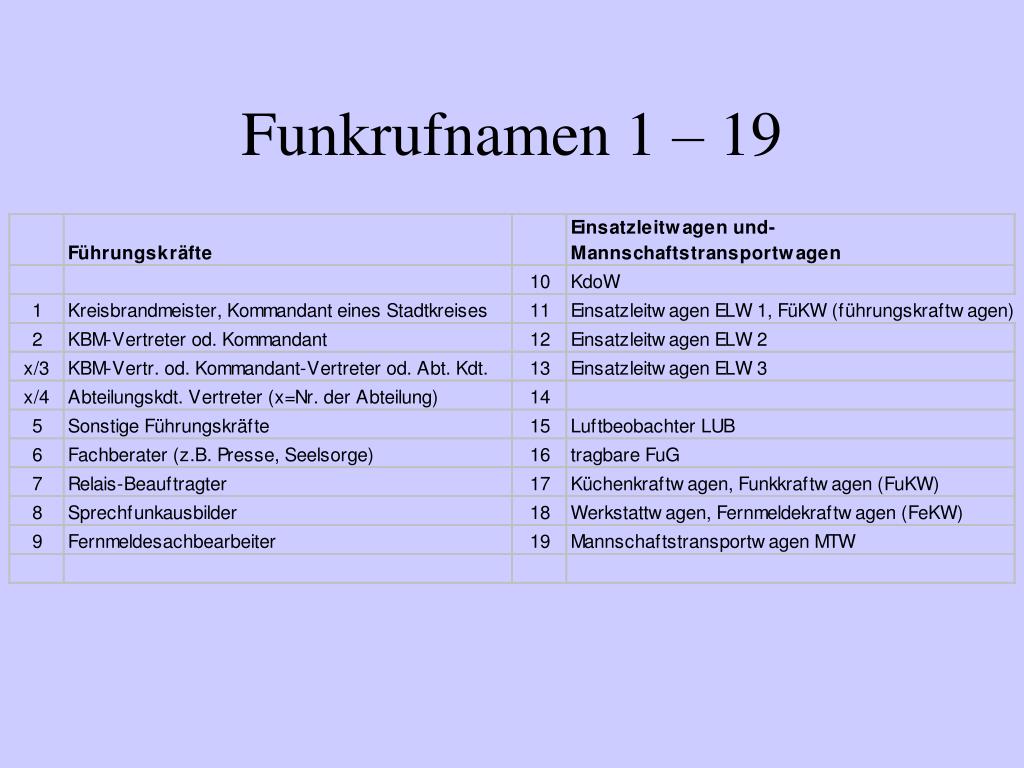

  9. Funkrufnamen 1 – 19

  10. Funkrufnamen 20 - 39

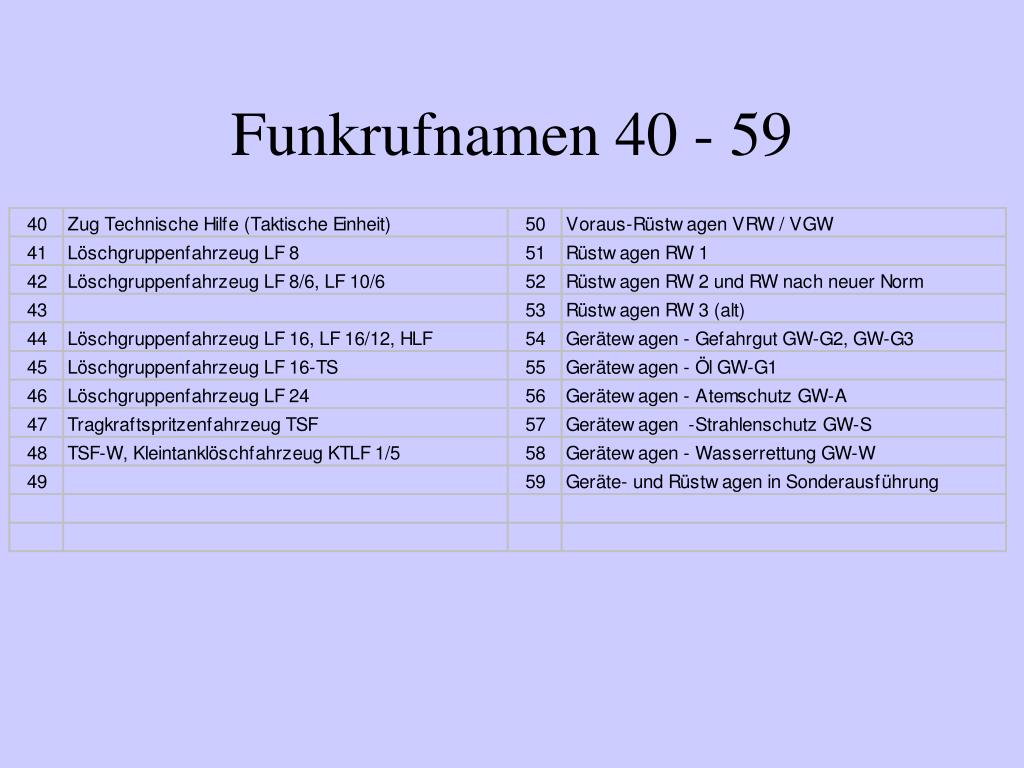

  11. Funkrufnamen 40 - 59

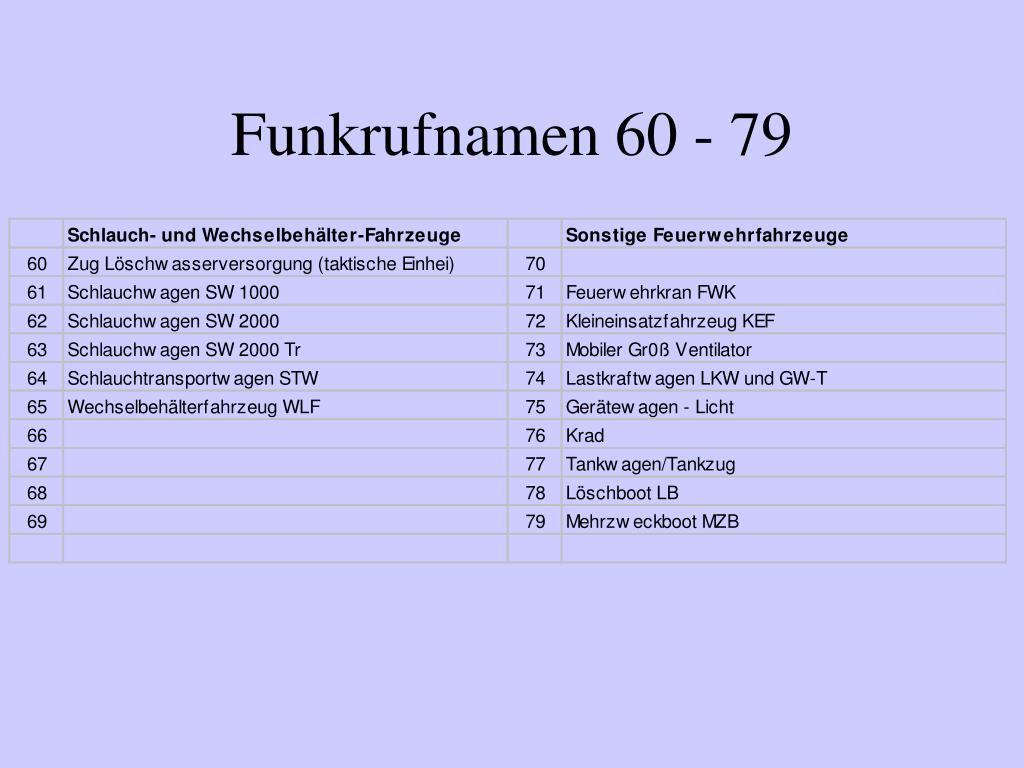

  12. Funkrufnamen 60 - 79

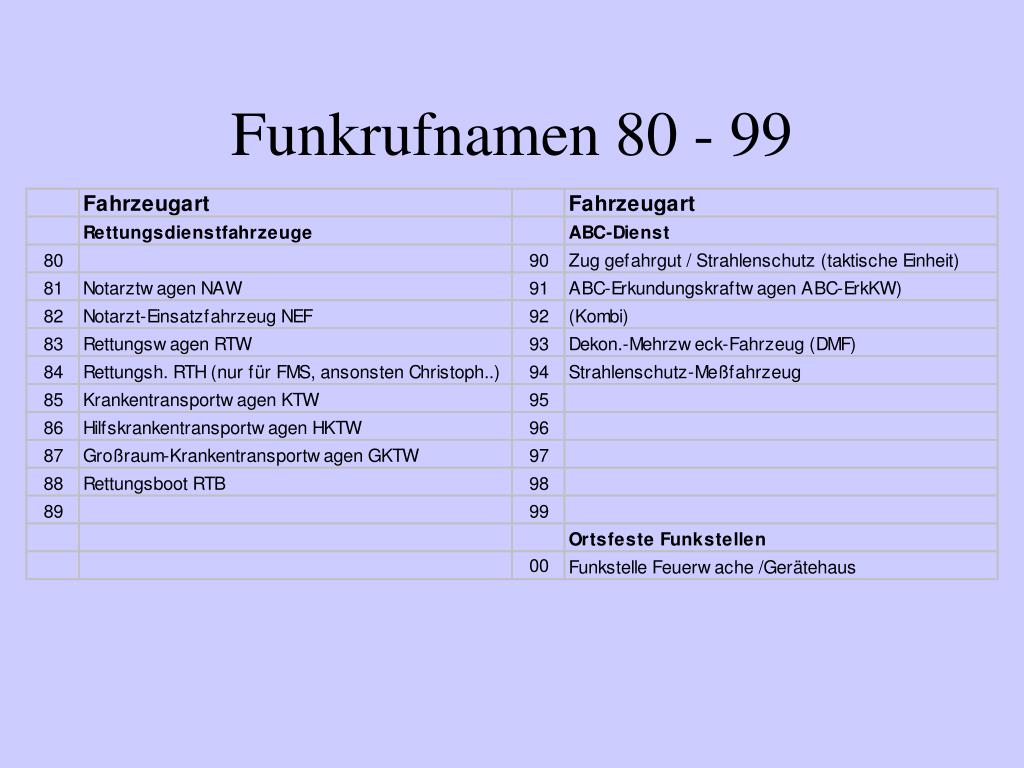

  13. Funkrufnamen 80 - 99

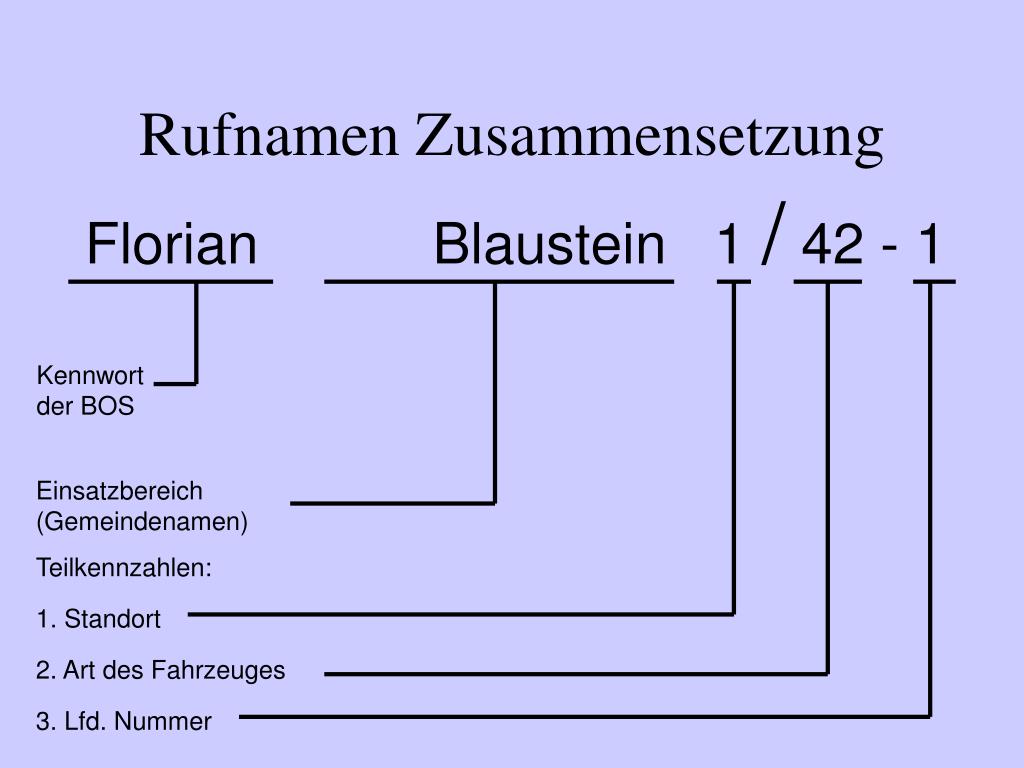

  14. Rufnamen Zusammensetzung Florian Blaustein 1 / 42 - 1 Kennwort der BOS Einsatzbereich (Gemeindenamen) Teilkennzahlen: 1. Standort 2. Art des Fahrzeuges 3. Lfd. Nummer

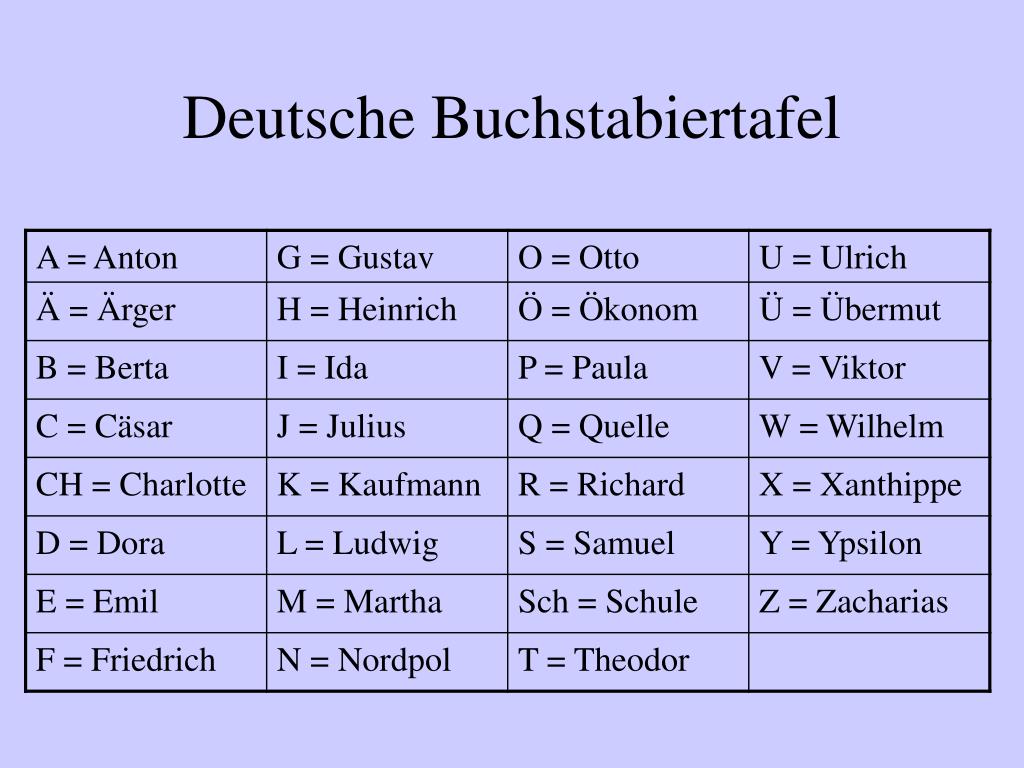

  15. Deutsche Buchstabiertafel

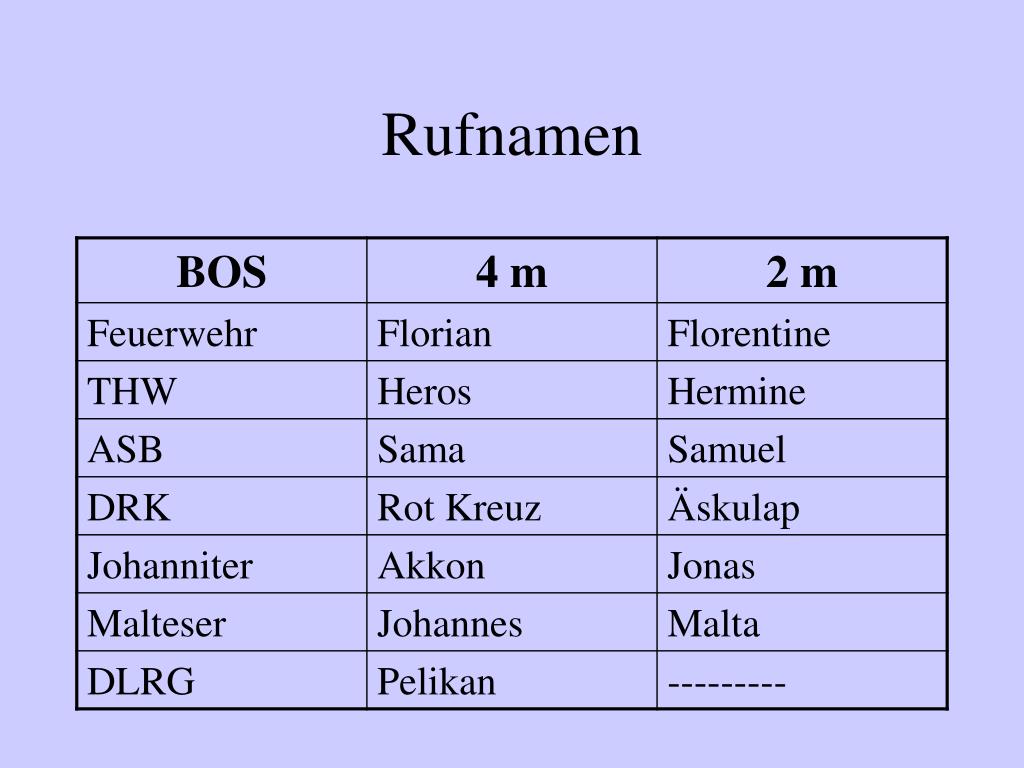

  16. Rufnamen

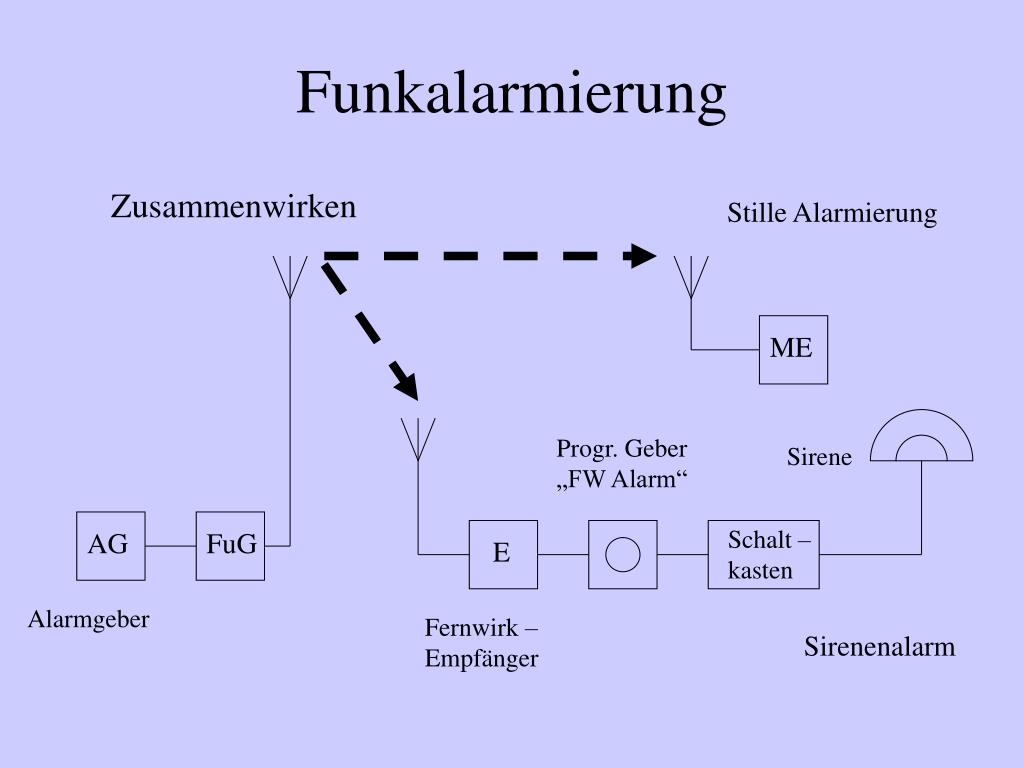

  17. Funkalarmierung Zusammenwirken Stille Alarmierung ME Progr. Geber „FW Alarm“ Sirene Schalt – kasten AG FuG E Alarmgeber Fernwirk – Empfänger Sirenenalarm

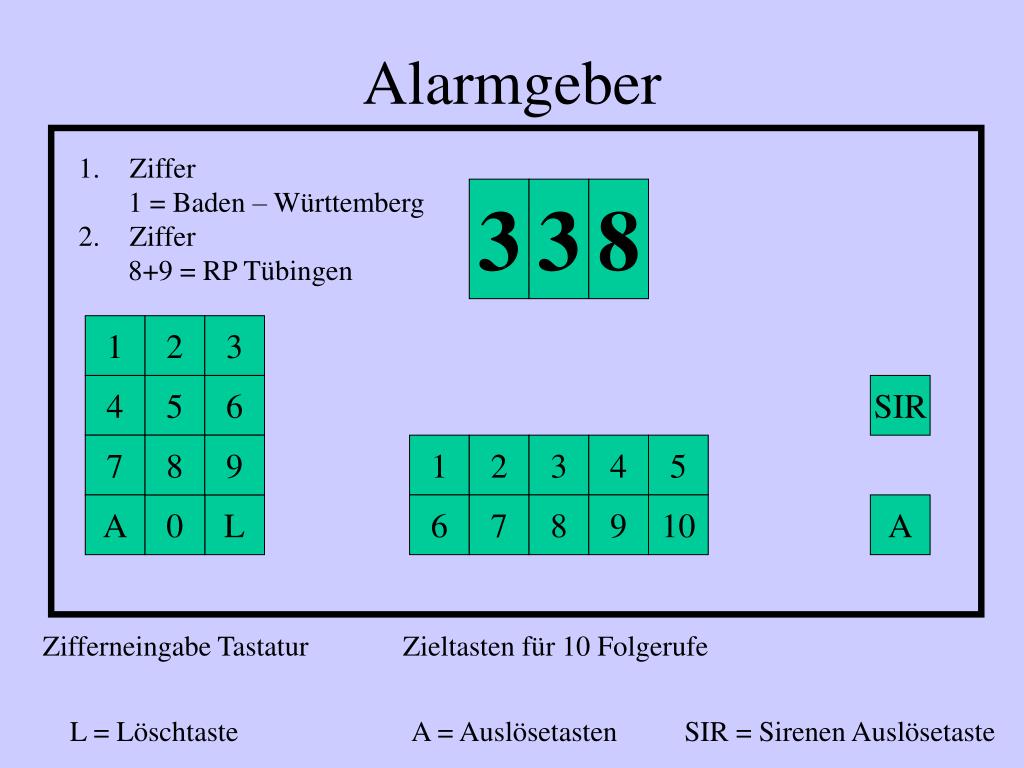

  18. Alarmgeber • Ziffer • 1 = Baden – Württemberg • Ziffer • 8+9 = RP Tübingen 3 3 8 1 2 3 4 5 6 SIR 7 8 9 1 2 3 4 5 A 0 L 6 7 8 9 10 A Zifferneingabe Tastatur Zieltasten für 10 Folgerufe L = Löschtaste A = Auslösetasten SIR = Sirenen Auslösetaste

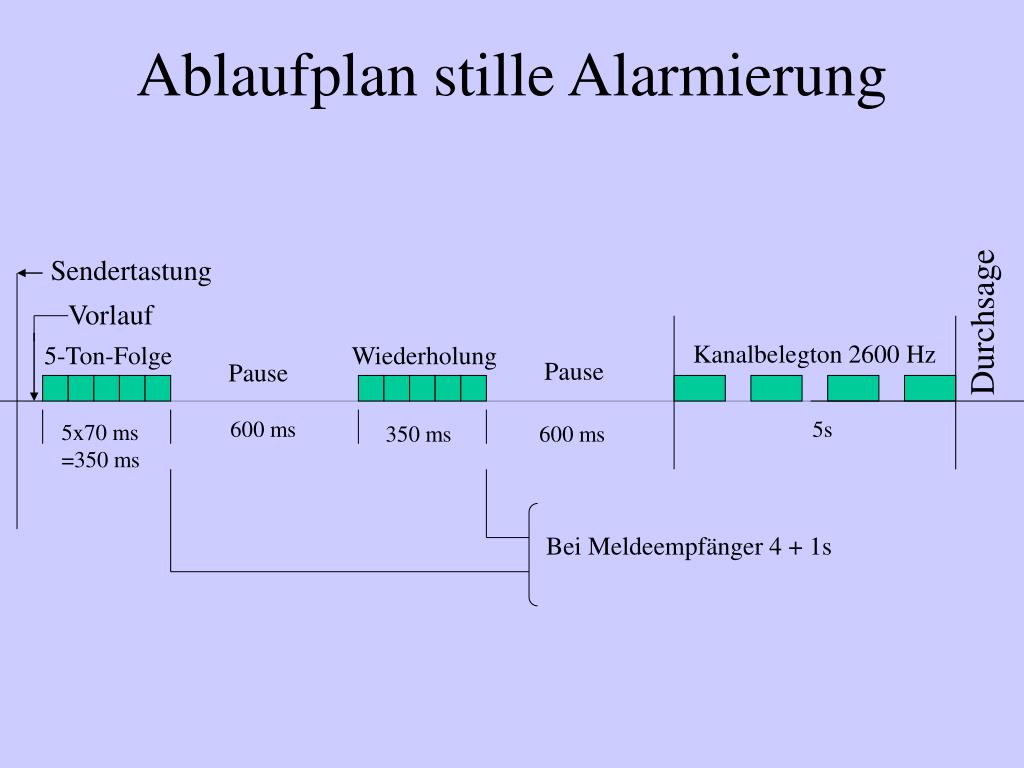

  19. Ablaufplan stille Alarmierung Sendertastung Vorlauf Durchsage Kanalbelegton 2600 Hz 5-Ton-Folge Wiederholung Pause Pause 600 ms 5s 5x70 ms =350 ms 350 ms 600 ms Bei Meldeempfänger 4 + 1s

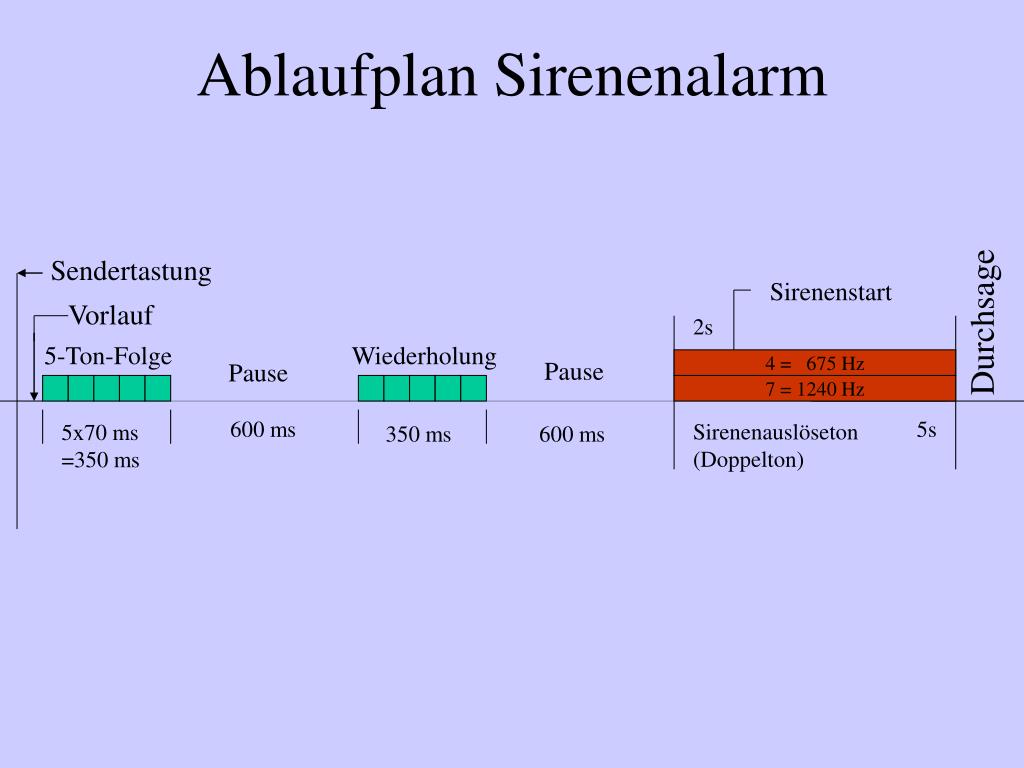

  20. Ablaufplan Sirenenalarm Sendertastung Sirenenstart Vorlauf Durchsage 2s 5-Ton-Folge Wiederholung Pause 4 = 675 Hz Pause 7 = 1240 Hz 600 ms 5s Sirenenauslöseton (Doppelton) 5x70 ms =350 ms 350 ms 600 ms

  21. Meldeempfänger Einkanal- Empfänger 5 – Ton Auswerter Weckton Generator

  22. Fernwirkempfänger für Sirene Sirene Einkanal- Empfänger 5 – Ton Auswerter Doppelton Auswerter
