Presentation Transcript

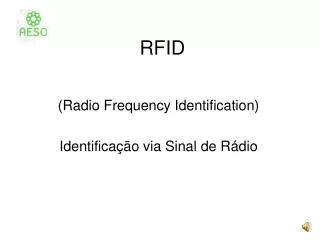

Rfid

RFID

(Radio Frequency Identification)

Identificação via Sinal de Rádio


Rfid

RFID

  • O que é?

    • É um sistema de identificação a distância, usando ondas de rádio como meio físico entre o objeto a ser identificado e um equipamento receptor.


Rfid

RFID

ETIQUETA RFID 

CÓDIGO DE BARRAS 


Rfid

RFID

  • Como funciona?

    • Ondas de rádio incidindo sobre um objeto metálico refletem parte da onda incidente. Esta é uma observação que quase todos já constataram. Basta se deslocar perto da antena de TV para ver como a imagem muda.

    • O pesquisador Stockman (1948) desenvolveu um método modulação de ondas refletidas (backscatter).


Rfid

RFID

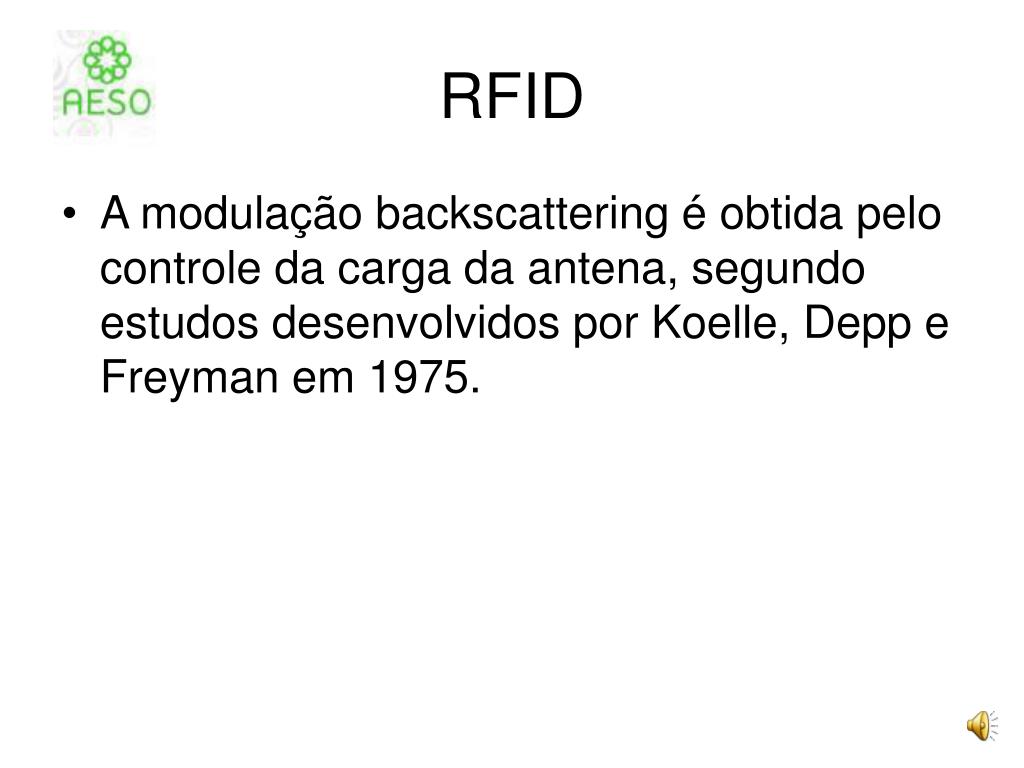

  • A modulação backscattering é obtida pelo controle da carga da antena, segundo estudos desenvolvidos por Koelle, Depp e Freyman em 1975.


Rfid

RFID

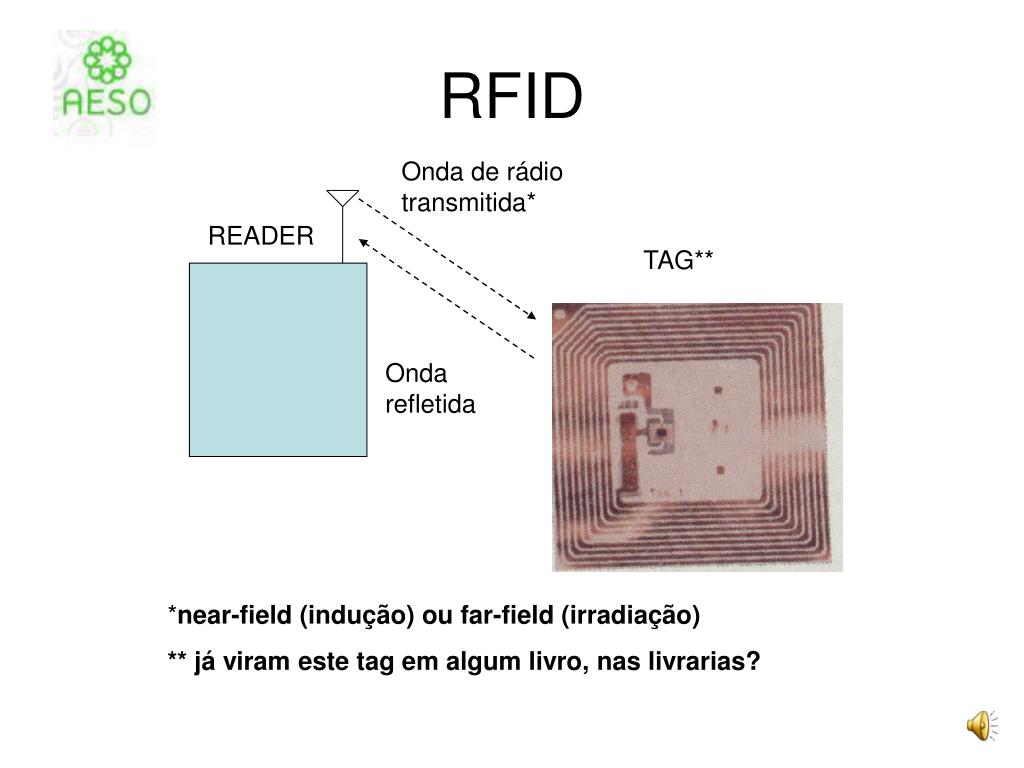

Onda de rádio transmitida*

READER

TAG**

Onda refletida

*near-field (indução) ou far-field (irradiação)

** já viram este tag em algum livro, nas livrarias?


Rfid

RFID

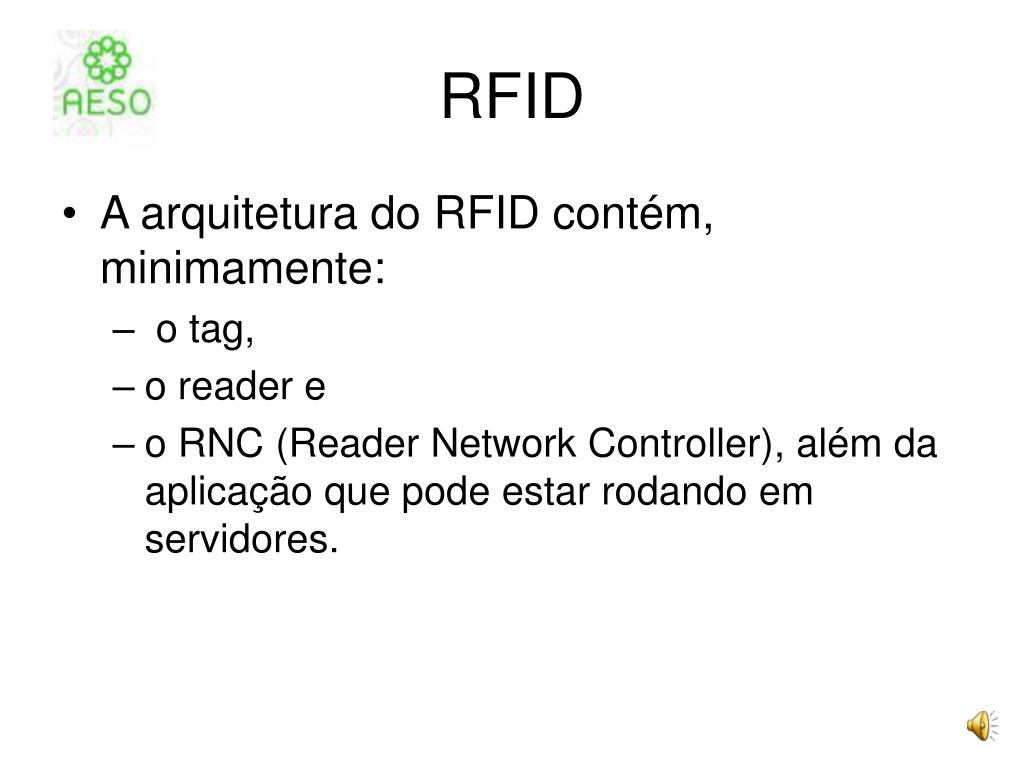

  • A arquitetura do RFID contém, minimamente:

    • o tag,

    • o reader e

    • o RNC (Reader Network Controller), além da aplicação que pode estar rodando em servidores.


Rfid

RFID

  • O uso do RFID é semelhante ao do Código de Barras.

  • O RFID ainda é muito caro em relação ao Código de Barras mas, em breve, alcançará um custo/benefício que justifique seu uso, principalmente em aplicações de Supermercado e Atacados.


Rfid

RFID

  • Preços da etiqueta RFID

    • Em 2003 = US$ 2,00

    • Em 2005 = US$ 0,50

    • Em 2008 = US$ 0,05 previsto para encomendas de 1 milhão de etiquetas


Rfid

RFID

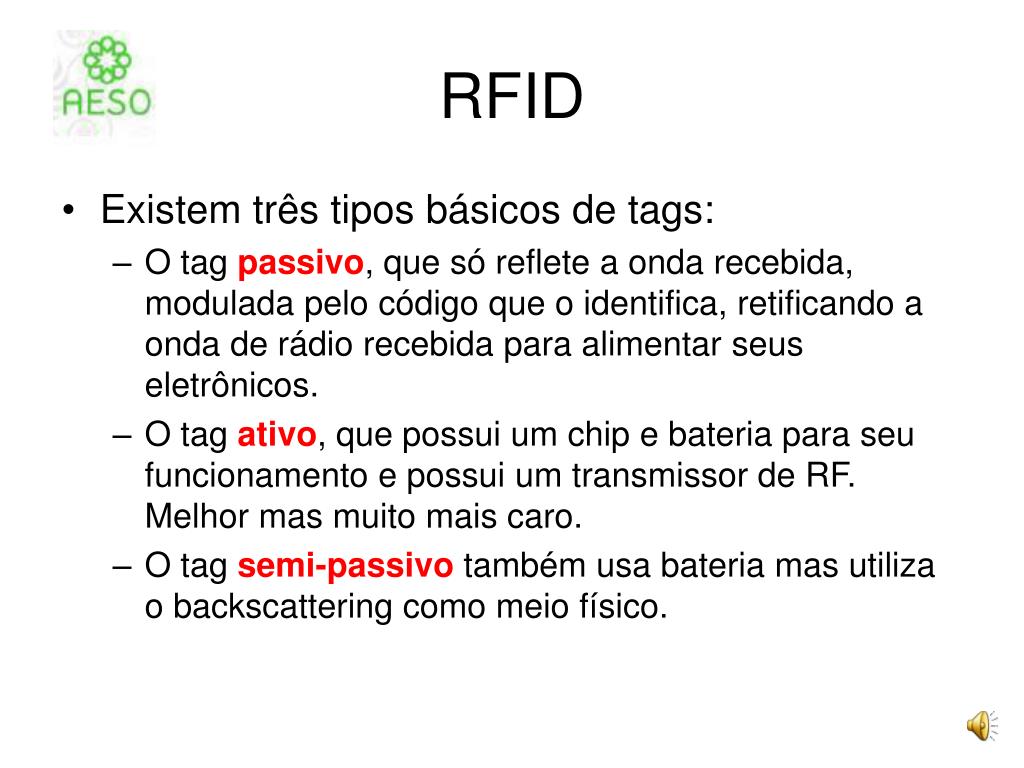

  • Existem três tipos básicos de tags:

    • O tag passivo, que só reflete a onda recebida, modulada pelo código que o identifica, retificando a onda de rádio recebida para alimentar seus eletrônicos.

    • O tag ativo, que possui um chip e bateria para seu funcionamento e possui um transmissor de RF. Melhor mas muito mais caro.

    • O tag semi-passivo também usa bateria mas utiliza o backscattering como meio físico.


Rfid

RFID

  • Tipos de etiquetas

    • Além do tipo já visto existem

    • Tipo prego

    • Ampola de vidro (~10mm de comprimento)

    • disco


Rfid

RFID

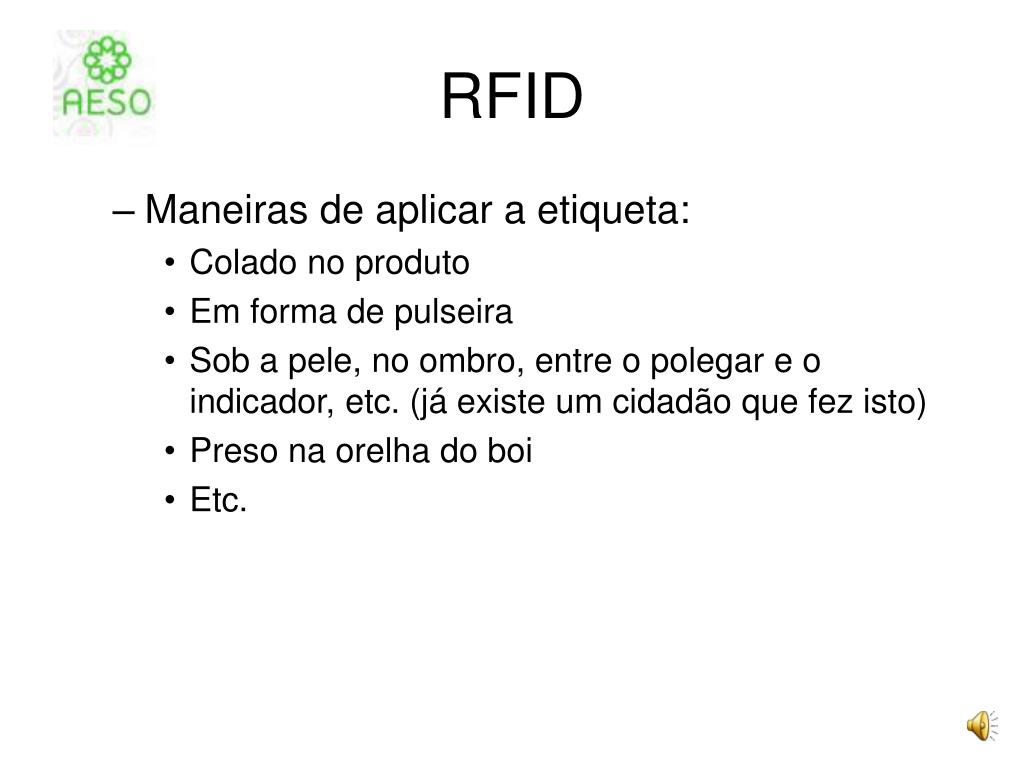

  • Maneiras de aplicar a etiqueta:

    • Colado no produto

    • Em forma de pulseira

    • Sob a pele, no ombro, entre o polegar e o indicador, etc. (já existe um cidadão que fez isto)

    • Preso na orelha do boi

    • Etc.


Rfid

RFID

  • Desvantagens:

    • Alcance

    • Interferência Reader-tag e Reader-Reader

    • Custo

    • Falta de padronização, provocando dependência de um único fornecedor


Rfid

RFID

  • Utilizações:

    • Identificação de acesso de empregados.

    • Transporte.

    • Pagamento eletrônico.

    • Hospitais (admissão do paciente, exames, cuidados, recuperação, alta e cobrança)


Rfid

RFID


Rfid

RFID

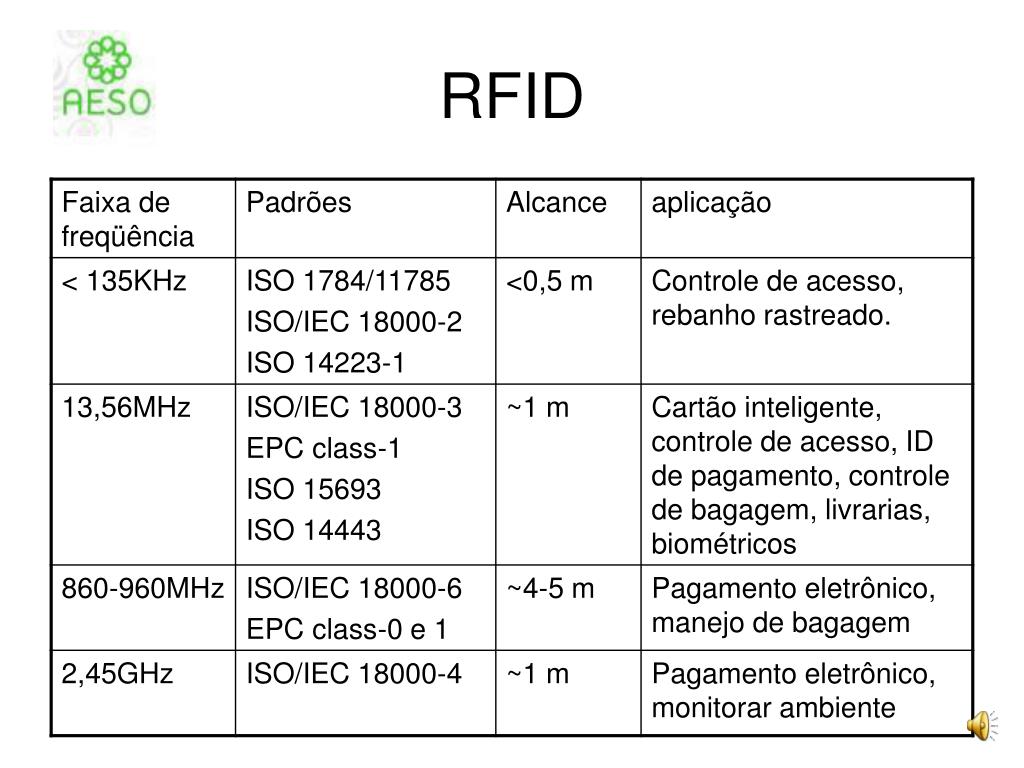

  • Esforços de padronização:

    • ISO-14443, crachás de proximidade.

    • European Article Numbering (EAN) e Uniform Code Council (UCC), ou GS1, padronizaram a faixa de freqüência em UHF.

    • Electronic Product Code (EPC), um padrão mundial para etiquetas (tags), sendo desenvolvido pela EPC Global Inc.


Rfid

RFID

Bons Estudos!
