Impulsová odezva zobrazovací soustavy - PSF

Impulsová odezva zobrazovací soustavy - PSF. Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004. 2D konvoluce. 2D konvoluce - vlastnosti. 2D konvoluce - příklad. 2D konvoluce - příklad. Přenosová funkce zobrazovací soustavy v kmitočtové oblasti.

trisha
Download Presentation

Impulsová odezva zobrazovací soustavy - PSF

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

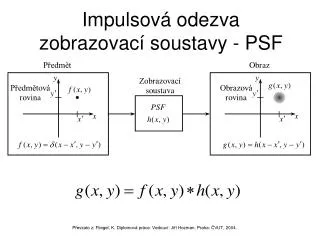

  1. Impulsová odezva zobrazovací soustavy - PSF Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004.

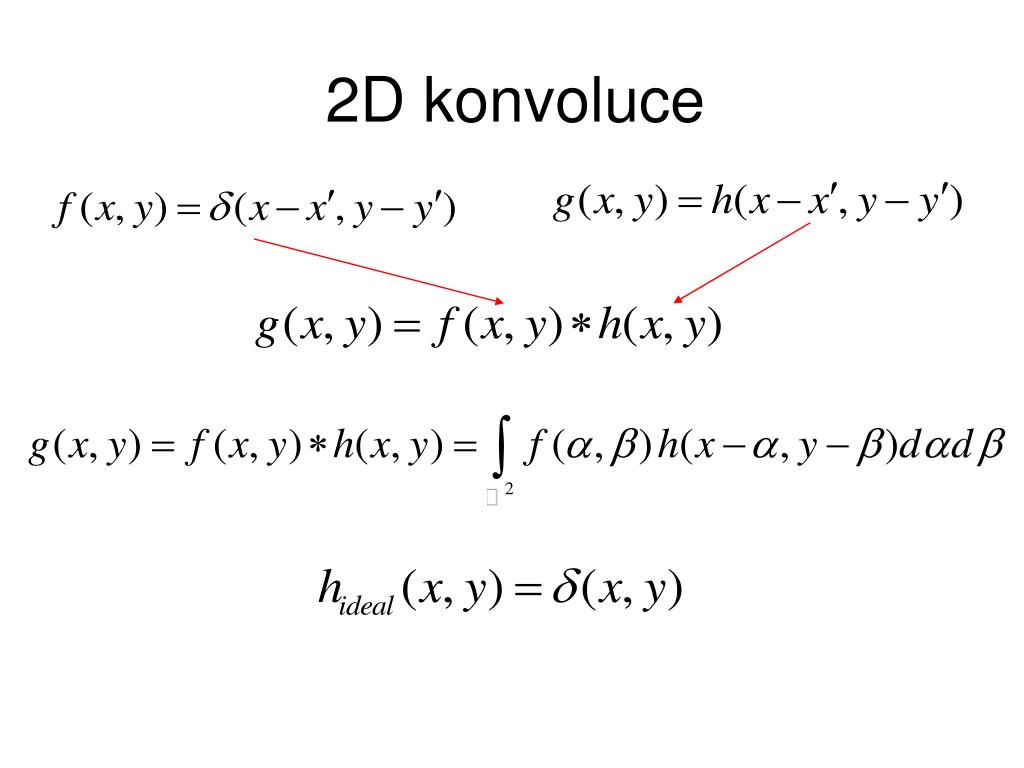

  2. 2D konvoluce

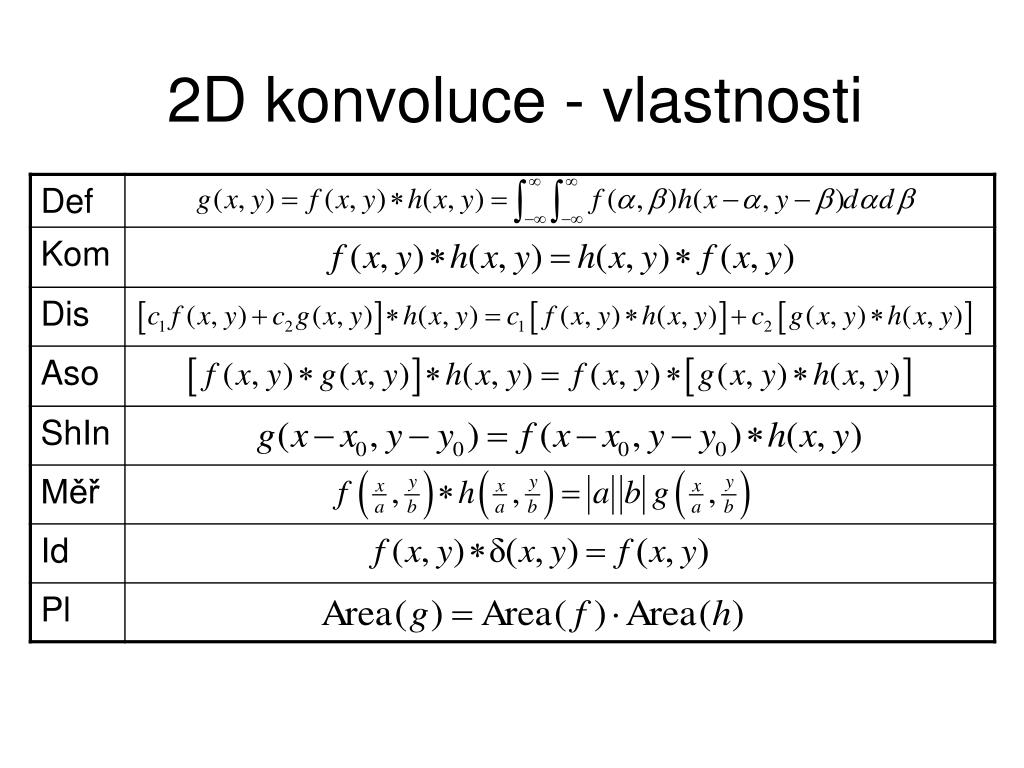

  3. 2D konvoluce - vlastnosti

  4. 2D konvoluce - příklad

  5. 2D konvoluce - příklad

  6. Přenosová funkce zobrazovací soustavy v kmitočtové oblasti

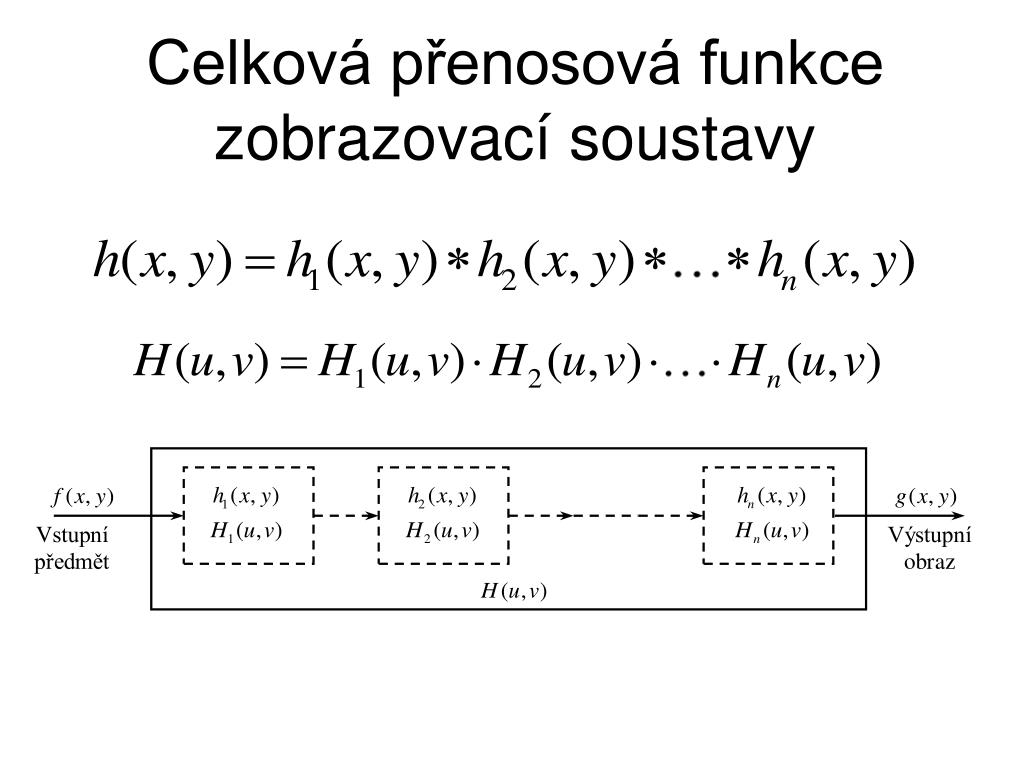

  7. Celková přenosová funkce zobrazovací soustavy

  8. Celková přenosová funkce zobrazovací soustavy - příklad

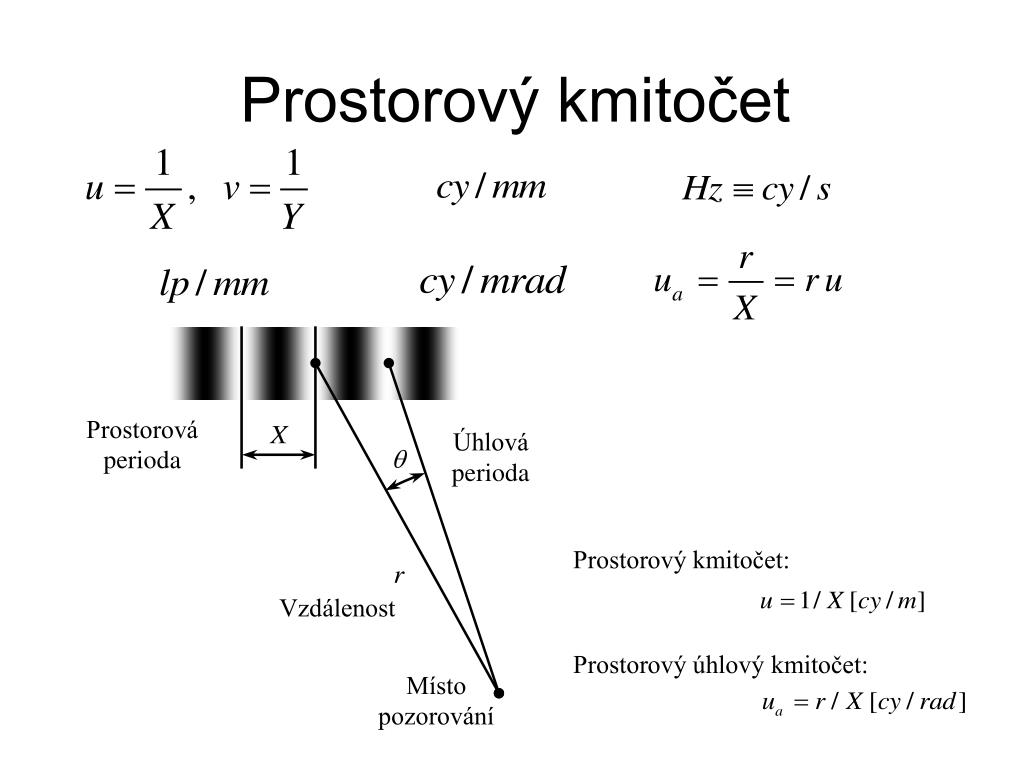

  9. Prostorový kmitočet

  10. Vztahy mezi přenosovými funkcemi

  11. Modulační přenosová funkce Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004.

  12. Vztah CTF a MTF Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004.

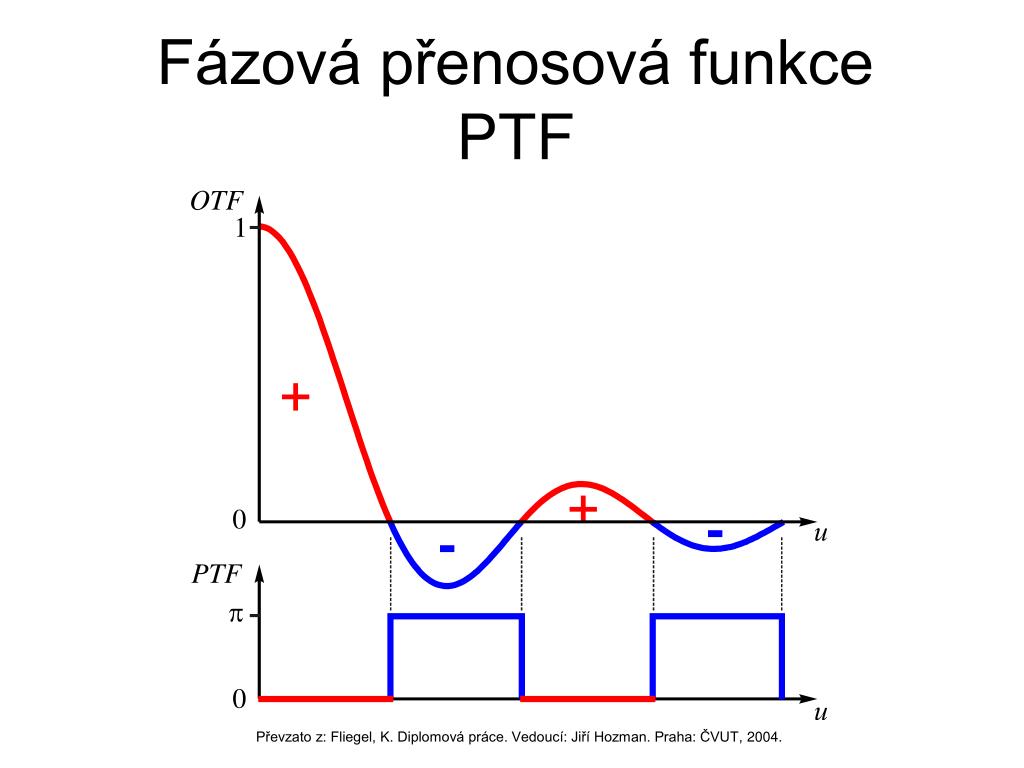

  13. Fázová přenosová funkce PTF Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004.

  14. Vliv průběhu PTF na zkreslení Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004.

  15. Další přenosové charakteristiky Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004.

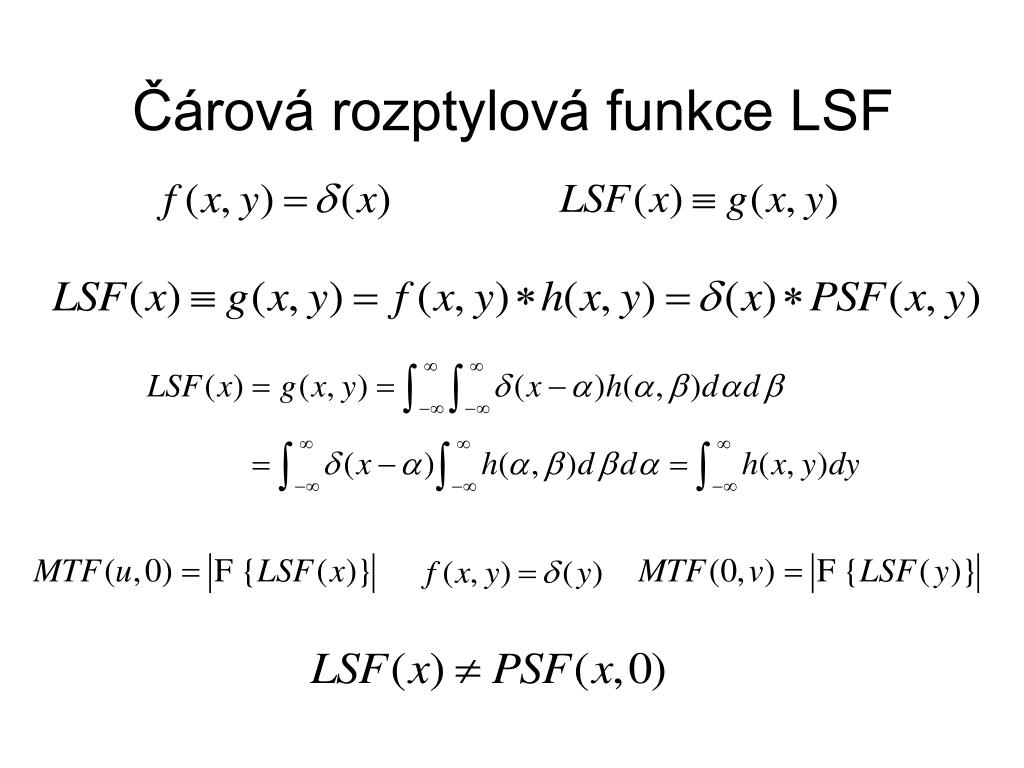

  16. Čárová rozptylová funkce LSF

  17. Rozptylová funkce rozhraní ESF

  18. Matematické vztahy mezi PSF, OTF, MTF, LSF, ESF Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004.

  19. Převzato z: Fliegel, K. Diplomová práce. Vedoucí: Jiří Hozman. Praha: ČVUT, 2004. Aliasing
