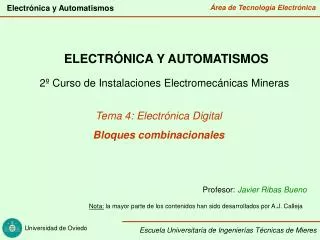

1. ELECTRÓNICA Y AUTOMATISMOS 2º Curso de Instalaciones Electromecánicas Mineras Tema 4: Electrónica Digital Bloques combinacionales Profesor: Javier Ribas Bueno Nota: la mayor parte de los contenidos han sido desarrollados por A.J. Calleja

2. Electrónica digital: familias lógicas • Introducción • Decodificadores • Codificadores prioritarios • Convertidores de código • Multiplexadores • Demultiplexor

3. Introducción Los circuitos combinacionales son sistemas lógicos en los cuales la salida en cada instante depende única y exclusivamente del valor de las entradas en ese instante:

4. Decodificadores Son circuitos combinacionales con n entradas y 2n salidas Se activa la salida correspondiente a la combinación binaria colocada en la entrada Decodificador 2-4 Salidas activas a nivel alto

5. Decodificadores Decodificador 2-4 (Activo a nivel bajo) Decodificador 2-4 (Activo a nivel bajo) (Con entrada de inhibición “I” )

6. Decodificadores Decodificador 3-8 (Nivel activo alto)

7. Decodificadores Aplicaciones con Decodificadores Aplicaciones con Decodificadores - Selección de dispositivos - Realización de funciones lógicas - Implementación de decodificadores Selección de dispositivos: Utilizamos la salida correspondiente de cada decodificador para activar cada dispositivo

8. Decodificadores Aplicaciones con Decodificadores Funciones lógicas: - Utilizando una puerta OR o una puerta NAND - Nivel activo alto OR que suma los minterms de la función los “unos de la función”

9. Decodificadores Decodificadores Comerciales 74HC138 decodificador 3-8 nivel activo bajo Habilitación = G1· G2 G2= G2A+G2B

10. Codificadores • Son circuitos con 2n entradas y n salidas que realizan la función inversa del decodificador • Al activar una de sus entradas coloca en a salida la combinación binaria de dicha entrada.

11. Codificadores • Los codificadores son prioritarios, siempre se activa la entrada más alta • Para n=2 con entrada de inhibición

12. Codificadores Aplicaciones básicas con codificadores: Conversión Analógico - Digital

13. Codificadores Aplicaciones básicas con codificadores: Control de Teclados

14. Codificadores Codificadores Comerciales Codificador prioritario 3 – 8 (74HC148) EI – Enable Input EO – Enable Output GS – Alguna entrada activa

15. Convertidores de código Se emplean para convertir las combinaciones de un código a otro: BCD a 7 Segmentos: Se emplean para la representación sobre Displays de 7 segmentos códigos o combinaciones en BCD.

16. Convertidores de código Hexadecimal a 7 segmentos: 9368 BCD/Binario (74184) Binario/BDC (74185)

17. Convertidores de código Convertidor BCD/7Segmentos RBI- Entrada de borrado en cascada BI/RBO- Entrada de borrado/Salida de borrado en cascada.

18. Multiplexadores Son circuitos con 2n entradas de información, una salida y n líneas de selección: - El multiplexador coloca en la salida el valor de la entrada que se encuentra seleccionada en cada momento por las líneas de selección. - Se trata de un conmutador electrónico

19. Multiplexadores Aplicaciones de Multiplexadores Generación de funciones lógicas Tantas entradas de selección como variables

20. Multiplexadores Generación de funciones lógicas: Función de n variables - n-1 a las entradas de selección - 1 a la entrada del MPX (la variable de menos peso a la entrada del MPX, el resto de variables a las entradas de selección respetando el peso de las variables)

21. Demultiplexadores • Tienen 1 entrada, 2·n salidas y n líneas de selección y realizan la función inversa a los multiplexadores • La salida toma el valor de la entrada que se encuentra seleccionada en cada momento Multiplexador 1-4

22. Demultiplexadores • Utilizando un decodificador con entrada de inhibición o entrada de habilitación podemos implementar un multiplexador. Habilitación = G1+G2

23. Multiplexadores Aplicaciones MPX - DMPX • Reducción del número de líneas en transmisión de la información .
