Presentation Transcript

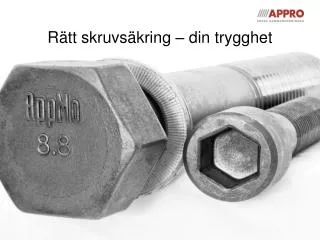

R tt skruvs kring din trygghet

Rätt skruvsäkring – din trygghet


Hur h rt skall du dra t

Hur hårt skall du dra åt?

Fråga istället, - Vilken klämkraft skall uppnås i skruvförbandet?


Det skall konstrukt ren veta

Det skall konstruktören veta!


Konstruktionsregel

Konstruktionsregel

Skruven skall alltid vara den svagaste punkten i ett riktigt konstruerat skruvförband. Om du drar åt för hårt skall skruven gå sönder, inte gängan, muttern eller produkten.


Momentdragning

Momentdragning


Flera os kerhetsfaktorer uppst r

Flera osäkerhetsfaktorer uppstår


Vad h nder med skruven

Vad händer med skruven?

I det gröna området är skruven elastisk (töjningen upphör då spänningen upphör). Inom detta gröna område gäller Hookes lag.

Ökar spänningen ytterligare in i det gula plastiska området förblir skruven deformerad.

Ökar spänningen ytterligare in i det röda området uppnås brottgränsen, skruven förlängs hastigt utan att spänningen behöver ökas varefter ett brott sker.


Olyckor och tillbud

Olyckor och tillbud

Exempel på orsaker till haverier i skruvförband

  • Fel val av material eller dimension på skruv och/eller mutter

  • För lågt eller högt åtdragningsmoment, rätt klämkraft uppnås ej

  • För mycket eller för lite smörjmedel

  • Otillräckliga monteringsinstruktioner

  • Ej kalibrerade verktyg

  • Med eller utan bricka eller bricka i fel hårdhet

  • Felaktig standard på skruven


Kl mkraften viktigast av allt

Klämkraften, viktigast av allt


Hur m ter man kl mkraften

Hur mäter man klämkraften?

Med ultraljud på skruvar som är förberedda för ultraljudsmätning


Hur g r man

Hur gör man?

  • Skruven mäts med ultraljud innan åtdragning

  • Skruven mäts igen i fastspänt läge


Du f r kad s kerhet

Du får ökad säkerhet


Du s nker dina kostnader

Du sänker dina kostnader


Hur kan jag hj lpa dig

Hur kan jag hjälpa dig?

Teknisk support/försäljningTillverkning/utbildning

ApproMomento

Peter FjordmanKungsvägen 68

GöteborgSE-642 34 Flen

www.approfjordman.com0157-690 00
