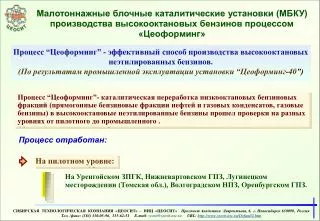

  1. На пилотном уровне: Малотоннажные блочные каталитические установки (МБКУ) производства высокооктановых бензинов процессом «Цеоформинг» Процесс “Цеоформинг” - эффективный способ производства высокооктановых неэтилированных бензинов. (По результатам промышленной эксплуатации установки “Цеоформинг-40”) Процесс “Цеоформинг”- каталитическая переработка низкооктановых бензиновых фракций (прямогонные бензиновые фракции нефтей и газовых конденсатов, газовые бензины) в высокооктановые неэтилированные бензины прошел проверки на разных уровнях от пилотного до промышленного . Процесс отработан: На Уренгойском ЗПГК, Нижневартовском ГПЗ, Лугинецком месторождении (Томская обл.), Волгоградском НПЗ, Оренбургском ГПЗ.

  2. На опытно-промышленном уровне: На промышленном уровне: На Нижневартовском ГПЗ с сентября 1992 г. действует установка производства неэтилированных бензинов процессом “Цеоформинг” из стабильного газового бензина мощностью 5 тыс. тонн в год. В Польше произведен успешный пуск промышленной установки мощностью 40 тыс. тонн в год по прямогонной бензиновой фракции (“Цеоформинг-40”). Генподрядчик и Генпроектировщик фирма Лурги (Германия). Товарная продукция Установки - неэтилированный высокооктановый бензин “Евросупер-95” и сжиженный газ. Достигнуты все выданные “Цеосит” гарантийные показатели: октановое число бензина 95 ИМ, выход товарной продукции (высокооктановый бензин и сжиженный газ в сумме не менее 92-95 %). В процессе запуска и опытных пробегов на Установке проверены новые резервные возможности процесса и катализатора, позволяющие при создании последующих установок достичь большей эффективности (выхода товарной продукции, октановых чисел, срока службы катализатора) без увеличения объема капвложений и эксплуатационных расходов.

  3. В отличие от Риформинга Цеоформинг не требует: Катализаторы разработаны на основе экологически чистой системы. Автономность действия установок. Технические характеристики: Температура процесса, оС 320-450 Давление, МПа 0.5-1.5 Весовая скорость подачи сырья, т/т кат. в час 1-4 Преимущества: ►стадии гидроочистки сырья от серы и азотсодержащих соединений ► наличия водорода и связанного с ним компрессорного оборудования ► дорогостоящих катализаторов на основе благородных металлов что уменьшает капитальные затраты и эксплуатационные расходы

  4. Автономность действия мини-заводов делает возможной их эксплуатацию в удаленных и труднодоступных районах, в местах добычи нефти, газового конденсата и другого углеводородного сырья для удовлетворения потребностей в моторных топливах нефтяников, геологов и населения близлежащих районов. В зависимости от режима эксплуатации и типа сырья на одной и той же установке можно получать бензины разных марок от АИ-80 до АИ-95. Выход бензина при работе в режиме получения бензина АИ-80 составляет 80-92%, в режиме получения АИ-91 - 93 – 65-75%.

  5. Удельные нормы расхода основных и вспомогательных материалов * - В зависимости от технологической схемы ** - В зависимости от технологической схемы и мощности электроприемников.

  6. Установка фракционирования Установка гидроочистки Установка гидроизомеризации C5-C69% Бензиновая фракция 35% Сырье Дизельное топливо 35% изо-парафины 8.5% Бензиновая фракция 26% Мазут 30% Водородсодержащийгаз Узел компаун-дирования Водород-содержащийгаз Высокооктановый компонент 22% Установка риформинга Узел сероочистки газов H2 Схемы переработки фракций нефти или газового конденсата в моторные топлива различными процессами: Схема 1. Традиционная схема (Риформинг и изомеризация)

  7. Высокооктановый бензин 25-28% Установка фракционирования Установка «Цеоформинг» Топливный газ 1% Бензиновая фракция 35% Сырье Дизельное топливо 35% Сжиженный газ 6-9% Мазут 30% Схема 2. Технология «Цеоформинг» (на примере Верх-Тарской нефти)

  8. Пуск завода Динамика затрат и возврата инвестиций в зависимости от мощности установки Цеоформинг (данные относятся к производству бензинов АИ-92 - АИ-95)

  9. Сравнительный анализ чистого приведенного дохода (NPV) установок получения высокооктанового бензина по технологиям «Цеоформинг» и «Риформинг»

  10. Области изменения содержания бензола в бензинах цеоформинга (1) и риформинга (2) в зависимости от октанового числа бензина 12 10 бензины риформинга 2 8 Содержание бензола, % масс. 6 4 бензины цеоформинга 2 1 0 70 75 80 85 90 Октановое число бензина, ММ

  11. Области изменения содержания ароматических углеводородов в бензинах цеоформинга (1) и риформинга (2) в зависимости от октанового числа бензина 80 70 бензины риформинга 60 2 50 Содержание аренов, % масс. 1 40 30 бензины цеоформинга 20 10 65 70 75 80 85 90 Октановое число, MM

  12. Сравнение основных параметров процессов Цеоформинг и Риформинг * Для процесса РИФОРМИНГ

  13. Сравнение основных параметров процессов Цеоформинг и Риформинг Продолжение * Для процесса РИФОРМИНГ

  14. Сравнение стоимости заводов «Цеоформинг» и Риформинг
