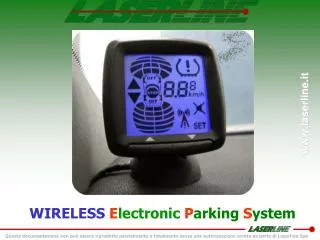

  1. WIRELESS ElectronicParking System

  2. EPS WIRELESS : OBBIETTIVO RIDUZIONE DEL COSTO TOTALE DI UN SISTEMA DI PARCHEGGIO ELETTRONICO MINOR TEMPO PER EFETTUARE UNA INSTALLAZIONE

  3. COME RISPARMIARE TEMPO ? 1) NESSUNA CONNESSIONE TRA IL DISPLAY E LE CENTRALINE Comunicazione via Radio Frequenza

  4. COME RISPARMIARE TEMPO? SCOMPARTO PARAURTI FRONTALE & VANO MOTORE SCOMPARTO PARAURTI POSTERIORE SCOMPARTO UTENTE 2) NESSUN CAVO CONNESSO TRA I DIFFERENTI SCOMPARTIMENTI COME?

  5. Centraline nei paraurti: • Centralina FRONT e REAR dotate di plastiche impermeabili, anti-schizzo (IP 54) • Possibilità di fissaggio delle Centraline ai paraurti tramite: viti di fissaggio, fascetta o bi-adesivo

  6. INSTALLAZIONE DEI SENSORIPOSTERIORI:

  7. INSTALLAZZIONE DELL’ LCD:

  8. INSTALLAZIONE DEI SENSORI FRONTALI:

  9. INSTALLAZIONE DEI SENSORI FRONTALI: ESEMPIO A IL SEGNALE ODOMETRICO E’ MOLTO PIU’ ACCESSIBILE ALL’INTERNO DEL VANO MOTORE (CHE ALL’INTERNO DELLA VETTURA)

  10. INSTALLAZIONE DEI SENSORI FRONTALI: ESEMPIO B IN MANCANZA DEL SEGNALE ODOMETRICO (e.g. DISPONIBILE SOLAMENTE SULLA LINEA CAN BUS) O DIFFICIMENTE ACESSIBILE

  11. Sistema di parcheggio RF: diagramma di installazione SOTTOCHIAVE OFF BASSO CONSUMO DI CORRENTE: < 2mA

  12. Sistema di parcheggio RF: vantaggi & benefici 1) RIDUZIONE DEI TEMPI DI INSTALLAZIONE

  13. Sistema di parcheggio RF: vantaggi & benefici 2) Possibilità di escludere temporaneamente i sensori REAR OFF (e.g. rimorchio, roulotte) FRONT OFF (e.g. neve, ghiaccio) ENTRAMBI OFF

  14. Sistema di parcheggio RF: vantaggi & benefici 3) Automatica esclusione temporanea in caso di un sensore guasto (e.g. in caso di incidente) Esempio A: sensore difettoso di una centralina FRONT

  15. Sistema di parcheggio RF: vantaggi & benefici 3) Automatica esclusione temporanea in caso di un sensore guasto (e.g. in caso di incidente) Esempio B: sensore difettoso di una centralina REAR

  16. Sistema di parcheggio RF: vantaggi & benefici 4) Modularità del sistema & configurazione After Market: Possibilità di composizione del KIT da fabbrica: Per mezzo della procedura di autoapprendimento: • EPS4008= LCD + 4 REAR LCD + 2 REAR (centrali) • EPS4008F= LCD + 4 FRONT LCD + 2 FRONT (corner) LCD + 2 FRONT (corner) + 4 REAR LCD + 2 FRONT (corner) + 2 REAR (centrali) • EPS8008=LCD +4F+ 4R LCD + 4 FRONT + 2 REAR (centrali)

  17. Sistema di parcheggio RF: vantaggi & benefici 4) Modularità del sistema: Esempio A: da EPS4008F--> EPS2008F 4 sensori FRONT con l’indicazione di 2 sensori mancanti Nuova procedura di “autoapprendimento” Sistema 2 sensori FRONT

  18. Sistema di parcheggio RF: vantaggi & benefici 4) Modularità del sistema: Esempio B: da EPS4008--> EPS2008 4 sensori REAR con l’indicazione di 2 sensori mancanti Sistema con 2 sensori REAR Nuova procedura di “autoapprendimento”

  19. Sistema di parcheggio RF: vantaggi & benefici 5) Parametri settabili tramite display: • Buzzer interno con volume regolabile • Regolazione della “Stop zone” per i sensori FRONT/REAR • Display LCD con 4colori di sfondo (regolabile dall’utente) • Regolazione del raggio massimo per i sensori FRONT/REAR • Regolazione della sensibilità dei sensori CENTRALI/CORNER • Esclusione dell’indicazione della ruota di scorta/gancio di traino

  20. Sistema di parcheggio RF: vantaggi & benefici 6) Comunicazione a Radio Frequenza con ALTA reattività: • Alto Raggio di comunicazione (sopra i 25m sulle autovetture ; 100m in spazio aperto), utilizzabile per motor-home, camion, BUS etc..). • Comunicazione bi-direzionale (Trasmittente/Ricevente), display come “MASTER” per una maggiore affidabilità di collegamento) • “MODALITA’ a Basso consumo di corrente” della ECU FRONT centralina (quando SOTTOCHIAVE=Off) gestito via RF • Procedura di “autoapprendimento” per accoppiare il display ad ogni ECU centralina, evitando così interferenze con altri sistemi Wireless (Ecu a 16 bits Numerazione Seriale)

  21. Sistema di parcheggio RF: vantaggi & benefici 7) Display multi-funzioni, completamente compatibile con la tecnologia RF-TPMS: “NHTSA” (*)attenzione all’icona RF (*) National Highway Traffic Safety Administration

  22. Sistema di parcheggio RF: vantaggi & benefici 8) Automatica Attivazione/Disattivazione dei sensori frontali: SEGNALE ODOMETRICO DISPONIBILE SULLA VETTURA: • Automatica Attivazione/Disattivazione per mezzo della connessione al segnale odometrico ( a LCD o alla front ECU) SEGNALE ODOMETRICO NON DISPONIBILE SULLA VETTURA (solo CAN BUS) o non FACILMENTE ACCESSIBILE: • Attivazione manuale per mezzo del pulsante dedicato o della retromarcia o accensione momentanea delle luci “abbagliati”. Automatica disattivazione tramite Timer

  23. Sistema di parcheggio RF: vantaggi & benefici 9) Indicatore della velocità corrente & avviso acustico al superamento di un limite preimpostato: • Quando la velocità > 10Km/h: è attiva l’indicazione della VELOCITA’ corrente e vengono esclusi automaticamente i sensori FRONT. C’è la possibilità di SETTARE a qualsiasi velocità un AVVISO ACUSTICO nel caso del superamento di tale velocità per garantire una guida più sicura • Quando la velocità < 10Km/h: è attiva l’indicazione/rilevamento degli ostacoli da parte dei sensori FRONT

  24. Esempio di installazione: Installazione sul PARABREZZA

  25. Esempio di installazione: Installazione sul CRUSCOTTO

  26. Esempio di installazione: Installazione sul CRUSCOTTO

  27. Esempio di installazione: Installazione sul PARABREZZA

  28. Qualità & Omologazioni: TUV SUD Test Report: 2006/96/EC ISO 9001: 2000

  29. Qualità & Omologazioni: Certificato di resistenza all’acqua per le centraline (TUV) “e”- certificato del marchio

  30. Grazie… Sede di Roncello (MI), Italy.
