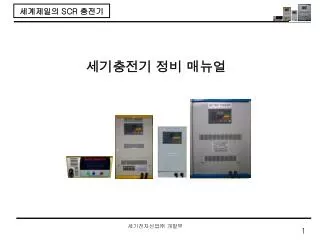

  1. 세계제일의 SCR 충전기 세기전자산업㈜ 개발부 1

  2. 세계제일의 SCR 충전기 세기전자산업㈜ 개발부 2

  3. 세계제일의 SCR 충전기 세기전자산업㈜ 개발부 3

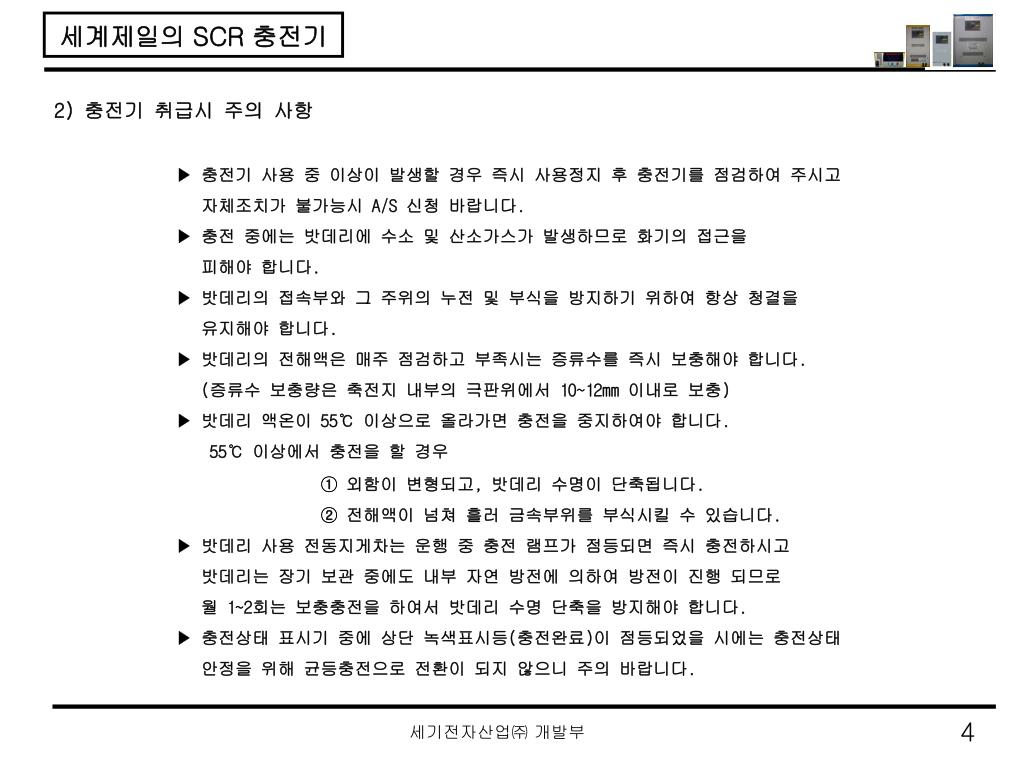

  4. 세계제일의 SCR 충전기 세기전자산업㈜ 개발부 4

  5. 세계제일의 SCR 충전기 냉각팬 5 세기전자산업㈜ 개발부

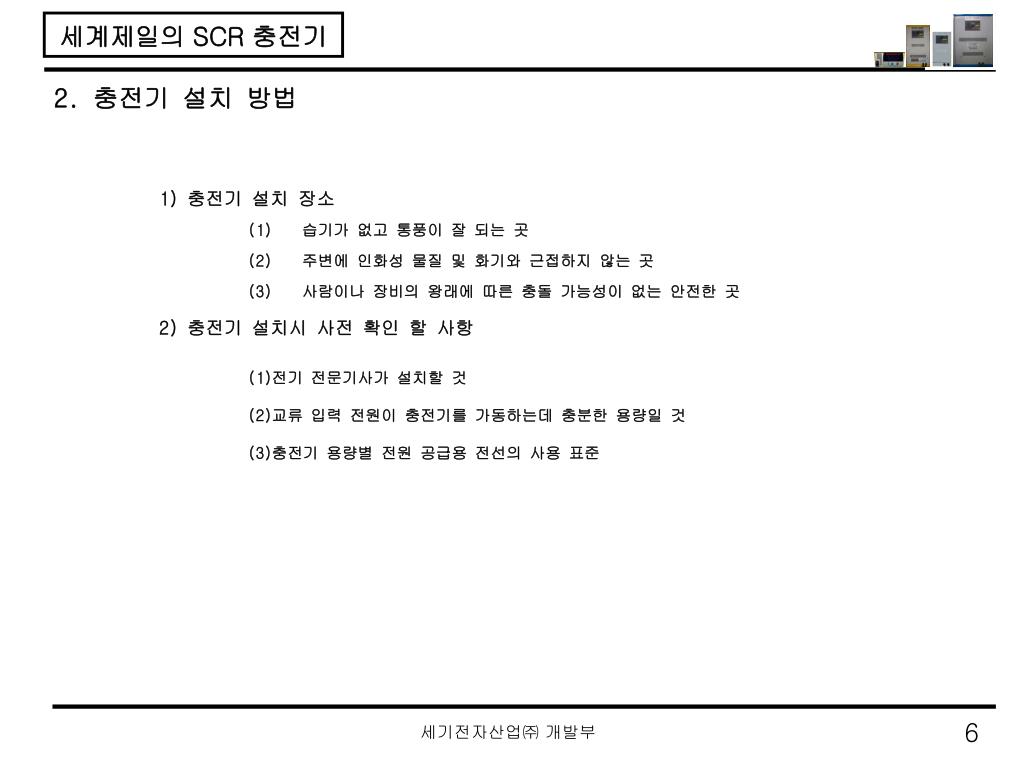

  6. 세계제일의 SCR 충전기 (1)전기 전문기사가 설치할 것 (2)교류 입력 전원이 충전기를 가동하는데 충분한 용량일 것 (3)충전기 용량별 전원 공급용 전선의 사용 표준 세기전자산업㈜ 개발부 6

  7. 세계제일의 SCR 충전기 DISPLAY 85% ② ① 80% ② ③ ① 세기전자산업㈜ 개발부 7

  8. 세계제일의 SCR 충전기 균등충전 S/W 세기전자산업㈜ 개발부 8

  9. 세계제일의 SCR 충전기 MG/SW 수동시 결선 자동시 결선 ① ③ ② 세기전자산업㈜ 개발부 9

  10. 세계제일의 SCR 충전기 세기전자산업㈜ 개발부 10

  11. 세계제일의 SCR 충전기 세기전자산업㈜ 개발부 11

  12. 세계제일의 SCR 충전기 세기전자산업㈜ 개발부 12

  13. TB.4 (380V) TB.8(220V) 70Ω/30W M/S B접점 T.B 쇼트바 7 8 PCB RY접점 (LP램프) 전압절체 J2 TH 접점 * 수동/자동S/W M/S COIL FAN TB.6 [M/S동작회로] 세계제일의 SCR 충전기 MS 전단 수동/자동 TAP PCB LP램프 점등 AC INPUT MS SWITCH ON 정 격 전 압 확 인 전 압 220V RELAY 접점 RELAY 세기전자산업㈜ 개발부 13

  14. 세계제일의 SCR 충전기 출력전류 CURRENT MS ON상태에서 TRANS 소음이 심함 충전전류 측정값 15~20A /100AH TH. TRIP 정격전류 SETTING SCR 모듈 이상유무 점검 양호 MAIN TRANS VOLT 조임 확인 세기전자산업㈜ 개발부 14

  15. 세계제일의 SCR 충전기 출력콘넥터의 전압측정 63V 출력 콘넥터의 전압측정 63V VOLT BATT연결후 충전기 정상상태 확인 63V 감소 증가 J3(출력전압 검출용)콘넥터의 검출전압 확인 NO 세기전자산업㈜ 개발부 15

  16. 세계제일의 SCR 충전기 DC 전류계 (클램프메타)로 출력전류 측정 15~20A /100AH DC 전류계로 출력전류 측정 세기전자산업㈜ 개발부 16

  17. 세계제일의 SCR 충전기 DC 전류계로 출력전류 측정 정상 출력전압 측정 63V SCR 모듈 점검 정상 세기전자산업㈜ 개발부 17

  18. 세계제일의 SCR 충전기 충전용 밧데리 전압 측정 35V 이하 충전용 밧데리 전압 정상 (35V이상) PCB좌측 상단의 LP LED 점등 BATT(+) SHUNT J.3 PCB(+) RD PCB(+)(-)전압측정이 12V이상 PCB(-) BATT(-) RD LED 세기전자산업㈜ 개발부 18

  19. 회 로 도 실 체 도 K2 K2 - + ∼ G1 G1 K1 3 2 1 K1 세계제일의 SCR 충전기 SURGE PCB 세기전자산업㈜ 개발부 19

  20. 세계제일의 SCR 충전기 LP램프 자동/수동 절체 TAP SHUNT 전류검출 보조전원 전압검출 출력전압 보정 CPU 전압 보정 출력전류 보정 MONITOR DISPLAY 출력 콘넥터 SCR CONTROL 제어용 마이컴 #1 온도 센서 SCR 제어용콘넥터 BUZZER 세기전자산업㈜ 개발부 20
