ESCADAS – CIRCULAÇÃO VERTICAL

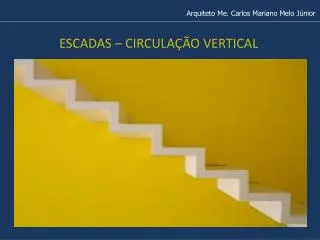

Arquiteto Me. Carlos Mariano Melo Júnior ESCADAS – CIRCULAÇÃO VERTICAL

Arquiteto Me. Carlos Mariano Melo Júnior ESCADAS Tipo mais comum de circulação vertical, por ser mais compacta que a rampa e mais econômica que o elevador. Apesar da simplicidade de execução, deve ser calculada de modo adequado a fim de propiciar o maior conforto possível ao usuário.

Arquiteto Me. Carlos Mariano Melo Júnior ESCADAS - ELEMENTOS CORTE

Arquiteto Me. Carlos Mariano Melo Júnior ESCADAS - ELEMENTOS PLANTA BAIXA

Arquiteto Me. Carlos Mariano Melo Júnior ESCADAS - ELEMENTOS PERSPECTIVA

Arquiteto Me. Carlos Mariano Melo Júnior ESCADAS – FORMA DOS DEGRAUS As formas dos degraus podem variar bastante, assim como o material que é construído a escada, desde que se garanta sua estabilidade, conforto e segurança.

Arquiteto Me. Carlos Mariano Melo Júnior FORMA DAS ESCADAS A forma das escadas é escolhida por fatores estéticos e pelo espaço disponível para sua construção. A existência de patamares é definida pelo código de obras ou por bom senso, de acordo com o uso. Forma em “L”

Arquiteto Me. Carlos Mariano Melo Júnior FORMA DAS ESCADAS A forma das escadas é escolhida por fatores estéticos e pelo espaço disponível para sua construção. A existência de patamares é definida pelo código de obras ou por bom senso, de acordo com o uso. Forma em “U”

Arquiteto Me. Carlos Mariano Melo Júnior FORMA DAS ESCADAS A forma das escadas é escolhida por fatores estéticos e pelo espaço disponível para sua construção. A existência de patamares é definida pelo código de obras ou por bom senso, de acordo com o uso. Helicoidal

Arquiteto Me. Carlos Mariano Melo Júnior FORMA DAS ESCADAS

Arquiteto Me. Carlos Mariano Melo Júnior ESCADAS

Arquiteto Me. Carlos Mariano Melo Júnior CÁLCULO DOS DEGRAUS O cálculo é realizado baseado na fórmula de BLONDEL, e os limites mínimos e máximos de espelho e piso são definidos pela legislação de edificações. 2 e + p = 63 ou 64 Fórmula de Blondel Onde: e = espelho p = piso

Arquiteto Me. Carlos Mariano Melo Júnior CÁLCULO DOS DEGRAUS A quantidade de espelhos (n) é calculada em função do desnível entre os pavimentos a serem ligados pela escada. n = desnível e Onde: n = número de espelhos e = espelho

Arquiteto Me. Carlos Mariano Melo Júnior CÁLCULO DOS DEGRAUS – ALTURA LIVRE Nos projetos de escada é necessário examinar a altura livre de passagem. Trata-se da distância, medida na vertical, entre o piso do degrau e o teto. Ou seja, a laje intermediária entre um pavimento e o outro. Esta altura nunca deve ser inferior a 2,00 m (dois metros).

Arquiteto Me. Carlos Mariano Melo Júnior EXEMPLO Calcular as dimensões de uma escada para cobrir um desnível de 2,90m. Desnível = 2,90 m e = 16 cm (valor arbitrário) Número de espelhos 2 e + p = 64 2 x 16 + p = 64 32 + p = 64 p = 64 – 32 p = 32 n = desnível e n = 290 16 n = 18,125

Arquiteto Me. Carlos Mariano Melo Júnior EXEMPLO Calcular as dimensões de uma escada para cobrir um desnível de 2,90m. Número de espelhos (n) = 18,125 O NÚMERO DE ESPELHOS NÃO PODE SER QUEBRADO Adotamos 18 para o número de espelhos e calculamos a altura do espelho (e): e = 290 e = desnível n 18 e = 16,11 cm

Arquiteto Me. Carlos Mariano Melo Júnior CONSTRUÇÃO DE CORTE DE ESCADA

Arquiteto Me. Carlos Mariano Melo Júnior REPRESENTAÇÃO DE PLANTA BAIXA

Arquiteto Me. Carlos Mariano Melo Júnior REPRESENTAÇÃO DE PLANTA BAIXA – Pav. Sup.

Arquiteto Me. Carlos Mariano Melo Júnior REPRESENTAÇÃO DE CORTE

ESCADAS – CIRCULAÇÃO VERTICAL
