REDES DE COMPUTADORES II

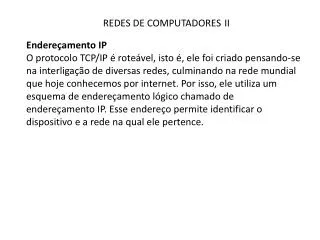

1. REDES DE COMPUTADORESII Endereçamento IP O protocolo TCP/IP é roteável, isto é, ele foi criado pensando-se na interligação de diversas redes, culminando na rede mundial que hoje conhecemos por internet. Por isso, ele utiliza um esquema de endereçamento lógico chamado de endereçamento IP. Esse endereço permite identificar o dispositivo e a rede na qual ele pertence.

2. REDES DE COMPUTADORESII Endereçamento IP No exemplo, quando um computador da rede 1 quer enviar um dado para um computador da rede 2, ele envia o pacote de dados ao roteador 1, que fica responsável por encaminhar esse pacote ao computador de destino.

3. REDES DE COMPUTADORESII Endereçamento IP No caso de um computador da rede 1 querer enviar um pacote de dados para um computador da rede 3, ele envia o pacote ao roteador 1, que então repassará esse pacote diretamente ao roteador 2, que então se encarregará de entregar esse pacote ao computador de destino na rede 3.

4. REDES DE COMPUTADORESII Endereçamento IP Esse esquema de pacotes é feito facilmente pelo roteador porque os pacotes de dados possuem o endereço IP do computador de destino. Nesse endereço IP há a informação de qual a rede onde o pacote deve ser entregue. Por esse motivo, quando o computador da rede 1 quer falar com o computador da rede 3, o roteador 1 sabe que aquele pacote de dados não é para a rede 2, pois no endereço IP de destino há a informação de que o pacote deve ser entregue a rede 3.

5. REDES DE COMPUTADORESII Endereçamento IP Então o roteador 1 envia o pacote diretamente ao roteador 2, sem perder tempo tentando entregá-lo a todos os computadores existentes na rede 2 para então verificar que o pacote não era para aquela rede. É assim que as redes baseadas no protocolo TCP/IP funcionam. Elas tem um ponto de saída da rede, também chamado gateway, que é para onde vão todos os pacotes de dados recebidos e que não são para aquela rede. As redes subsequentes vão, por sua vez, enviando o pacote aos seus gateways até que o pacote atinja a rede de destino.

6. REDES DE COMPUTADORESII Endereçamento IP Isso é possível porque o endereço IP possui basicamente duas partes: uma que indica a rede e outra que indica o dispositivo. O endereço IP é um número de 32 bits, representado em decimal em forma de quatro números de oito bits separados por um ponto, no formato a.b.c.d. Assim, o menor endereço possível é o 0.0.0.0 e o maior é 255.255.255.255.

7. REDES DE COMPUTADORESII Endereçamento IP Com isso, teoricamente uma rede TCP/IP pode ter até 4.294.967.296 endereços IP (256^4), ou seja, esse número de dispositivos conectados a ela. É claro que essa quantidade logo será atingida, até mesmo porque há alguns endereços que não podem ser usados, diminuindo o número máximo de endereços IP disponíveis. Para resolver isso já foi criado o chamado IPv6, que utiliza um endereçamento de 128 bits ao invés de 32.

8. REDES DE COMPUTADORESII Endereçamento IP Cada dispositivo de uma rede TCP/IP precisa ter um endereço IP único, para que o pacote de dados consiga ser entregue corretamente. Por isso, você não pode simplesmente usar em sua rede qualquer IP que você quiser. Você terá de obrigatoriamente usar endereços que não estejam sendo usados por nenhum outro computador da rede. Quanto maior a rede, maior a probabilidade de ter computadores usando IP que você pensou em usar. Para facilitar a distribuição dos endereços IP, foram especificados cinco classes de endereços IP, conforme a seguir:

9. REDES DE COMPUTADORESII Endereçamento IP Cada dispositivo de uma rede TCP/IP precisa ter um endereço IP único, para que o pacote de dados consiga ser entregue corretamente. Por isso, você não pode simplesmente usar em sua rede qualquer IP que você quiser. Você terá de obrigatoriamente usar endereços que não estejam sendo usados por nenhum outro computador da rede. Quanto maior a rede, maior a probabilidade de ter computadores usando IP que você pensou em usar. Para facilitar a distribuição dos endereços IP, foram especificados cinco classes de endereços IP, conforme a seguir:

10. REDES DE COMPUTADORESII Endereçamento IP Cada dispositivo de uma rede TCP/IP precisa ter um endereço IP único, para que o pacote de dados consiga ser entregue corretamente. Por isso, você não pode simplesmente usar em sua rede qualquer IP que você quiser. Você terá de obrigatoriamente usar endereços que não estejam sendo usados por nenhum outro computador da rede. Quanto maior a rede, maior a probabilidade de ter computadores usando IP que você pensou em usar. Para facilitar a distribuição dos endereços IP, foram especificados cinco classes de endereços IP, conforme a seguir:

11. REDES DE COMPUTADORESII Endereçamento IP Para que você entenda melhor essa classificação, vamos explicar primeiro os endereços de classe C. Neste tipo de endereço IP, os três primeiros números indicam a rede e o último número indica a máquina. Se você for usar um endereço IP classe C em sua rede, você poderá ter, pelo menos teoricamente, até 256 dispositivos conectados em sua rede. Na verdade, você poderá ter até 254 dispositivos, já que os endereços 0 e 254 são reservados. Se você precisar de mais endereços IP, você precisará ter acesso a mais um endereço classe C, ou mesmo pleitear um endereço classe B, caso sua rede seja muito grande.

12. REDES DE COMPUTADORESII Endereçamento IP O sistema de redes que forma a estrutura básica da internet é chamado backbone. Para que a sua rede esteja conectada a Internet, ela precisará estar conectada ao backbone de alguma forma, seja diretamente, seja indiretamente, atrevés de uma outra rede que esteja conectada ao backbone. Por exemplo, no Brasil, um dos backbones existentes é o da Embratel, se você quiser que sua rede esteja conectada a Internet, ela deverá estar conectada de alguma forma á rede Embratel.

13. REDES DE COMPUTADORESII Endereçamento IP Em princípio, se a sua rede não estiver conectada na Internet, você pode definir qualquer endereço IP para seus dispositivos que estejam nela conectados. O problema é que mais cedo ou mais tarde surgirá a necessidade de conectar a sua rede a Internet e o conflito de endereços será inevitável, caso você tenha montado toda a sua rede baseada em endereços IP já existentes.

14. REDES DE COMPUTADORESII Endereçamento IP Existem alguns endereços que são conhecidos como “endereços mágicos”, que são endereços IPs reservados para redes privadas. Assim, você pode montar a sua rede TCP/IP baseada nesses endereços que não gerará conflito com os IPs da Internet, pois os roteadores da Internet reconhecem esses endereços como sendo de uma rede particular e não repassam os pedidos de pacotes que façam referencia a esses endereços para o resto da internet. Mesmo que o roteador de sua rede esteja configurado de forma errônea e passar o pacote adiante, o pacote acabará atingindo um roteador que estará configurado corretamente e irá impedir que ele prossiga, evitando o conflito.

15. REDES DE COMPUTADORESII • Endereçamento IP • Esses endereços especiais (reservados para as redes privadas) são os seguintes: • Classe A: 10.0.0.0 a 10.255.255.255 • Classe B: 172.16.0.0 a 172.31.255.255 • Classe C: 192.168.0.0 a 192.168.255.255

16. REDES DE COMPUTADORESII Endereçamento IP Exemplo de uma rede usando endereçamento IP

17. REDES DE COMPUTADORESII Endereçamento IP Outra solução é criar uma tabela de tradução no roteador, que pega os pacotes vindos com endereços IP válidos e converte esses endereços em endereços privados, aceitos somente na rede local. Essa tradução pode ser estática ou dinâmica. Na tradução estática, um determinado endereço privado é sempre convertido em um mesmo endereço público. Por exemplo, ao receber um pacote destinado ao endereço 200.123.123.1, o roteador pegaria esse pacote e trocaria o seu endereço para o endereço 192.168.0.1. A tradução estática é usada com computadores servidores, que necessitam ter sempre o mesmo endereço IP.

18. REDES DE COMPUTADORESII Endereçamento IP Já a tradução dinâmica é usada por clientes, isto é, computadores que não prestam serviços para a rede. Nesse tipo de tradução, o endereço privado nem sempre usará o mesmo endereço público. Com isso, é possível que mais de um endereço privado, usado na rede local, acesse a Internet usando um mesmo endereço IP público. Essa tradução é interessante para quando temos mais computadores do que endereços Ips disponíveis para montarmos a rede.

19. REDES DE COMPUTADORESII Endereçamento IP No uso da tradução dinâmica é muito comum o uso de um protocolo chamado DHCP (Dynamic Host ConfigurationProtocol). Um servidor DHCP distribui para os computadores clientes um IP válido na Internet, assim que o computador cliente pede. Dessa forma, se um micro da rede interna pedir uma página www da internet, o servidor DHCP fornece um IP público válido para ele poder se conectar à Internet. Assim que essa máquina terminar de carregar a página www solicitada, o servidor DHCP “toma” esse endereço IP de volta. Se o usuário desse cliente continuar navegando, o servidor poderá dar o mesmo endereço IP ou mesmo dar um outro endereço IP.

20. REDES DE COMPUTADORESII Endereçamento IP Exercícios: O que é o endereçamento IP? Comente sobre as classes A, B e C de redes. Disserte sobre a tradução estática e dinâmica de Ips.
