  1. MODULASI OLEH : HANAFI MATA KULIAH KOMUNIKASI DATA

  2. Review; Sinyal Analog & Digital • Sinyal analog tergantung 3 keadaan: • Ampitudo • Frekuensi • Phase • Persamaan sinyal analog:

  3. TRANSMISI DATA

  4. Blok Diagram Umum Transmisi Sinyal Digital Digital Signal Analog Signal SUMBER INFORMASI MODEM MODULASI MEDIA TRANSMISI Digital Signal Analog Signal TUJUAN MODEM DEMODULASI

  5. Transmisi Data Kecepatan transmisi data diukur dengan bit dan baud: • Jumlah Bit; jumlah perubahan bit 0 dan 1 dalam digital >> bps • Jumlah Baud; jumlah perubahan bentuk sinyal dalam analog >> baud

  6. Jenis-jenis Modulasi Digital • Modulasi Amplitudo (AM) • Modulasi Frekuensi (FM) • Modulasi Phase (PM)

  7. AM (QAM) • Menggunakan amplitudo sinyal analog utk membedakan keadaan “0” dan “1” • Amplitudo berubah-ubah; keadaan “1” mewakili tegangan yg lebih besar daripada tegangan yg mewakili keadaan “0”. • Frekuensi dan phase sinyal tetap.

  8. Contoh Modulasi AM (QAM)

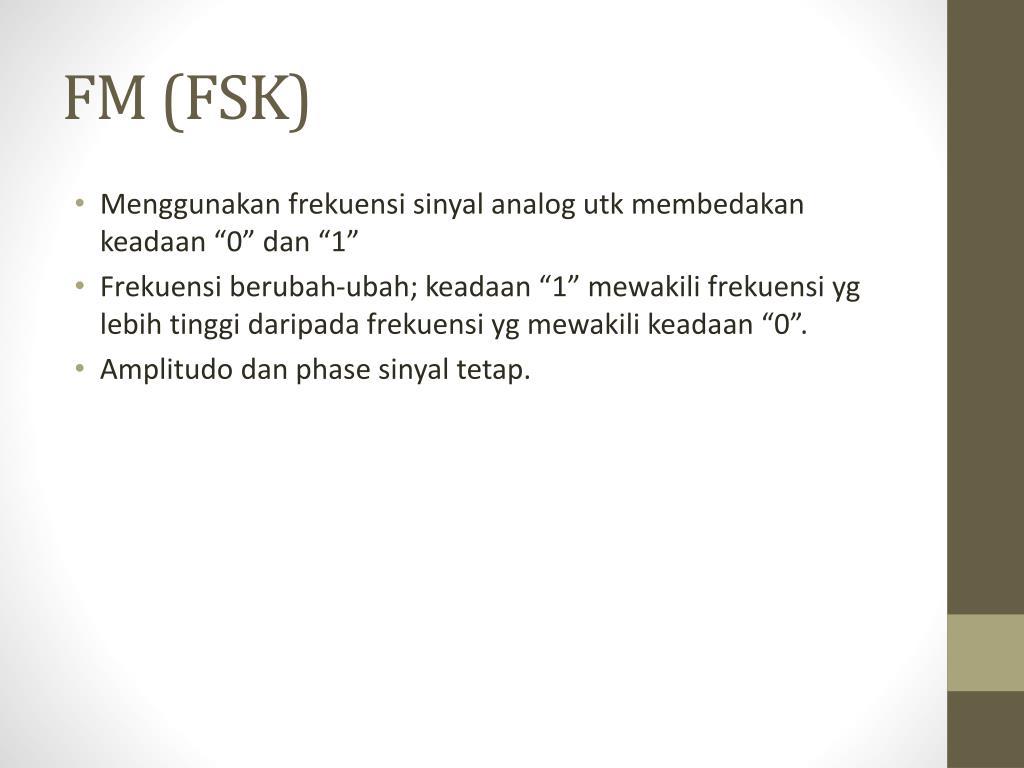

  9. FM (FSK) • Menggunakan frekuensi sinyal analog utk membedakan keadaan “0” dan “1” • Frekuensi berubah-ubah; keadaan “1” mewakili frekuensi yg lebih tinggi daripada frekuensi yg mewakili keadaan “0”. • Amplitudo dan phase sinyal tetap.

  10. Contoh Modulasi FM (FSK)

  11. PM • Menggunakan perbedaan sudut phase sinyal analog utk membedakan keadaan “0” dan “1”. • Phase berubah-ubah. • Amplitudo dan frekuensi sinyal tetap.

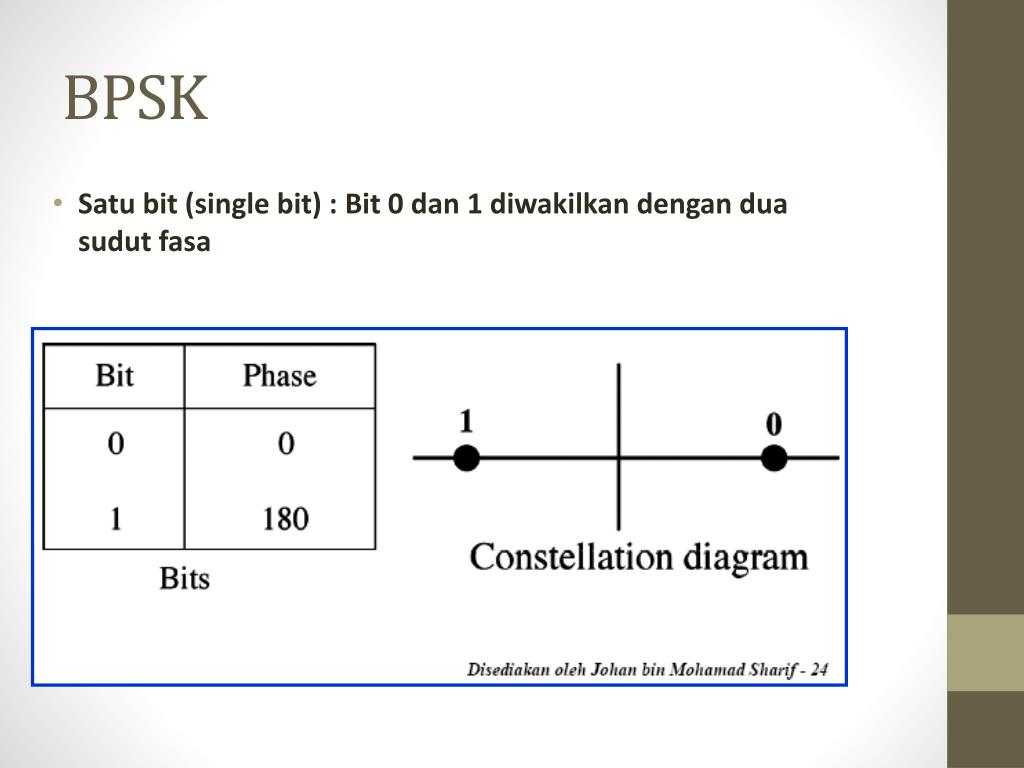

  12. BPSK • Satu bit (single bit) : Bit 0 dan 1 diwakilkan dengan dua sudut fasa

  13. PM • Lebih bebas terhadap noise dibanding AM dan FM. Ini bermaksud setiap sinyal dapat dikirim dan diterima dengan sempurna oleh penerima • Terdapat beberapa variasi dalam modulasi PM : • Satu bit (single bit) : 2 sudut fasa (BPSK) • Duabit (dibit) : 4 sudut fasa (QPSK atau 4PSK) • Tiga bit (tribit) : 8 sudut fasa (8PSK)

  14. Contoh BPSK

  15. QPSK • Dua bit (dibit) : Dua bit diwakilkan dengan 4 sudut fasa.

  16. Contoh QPSK

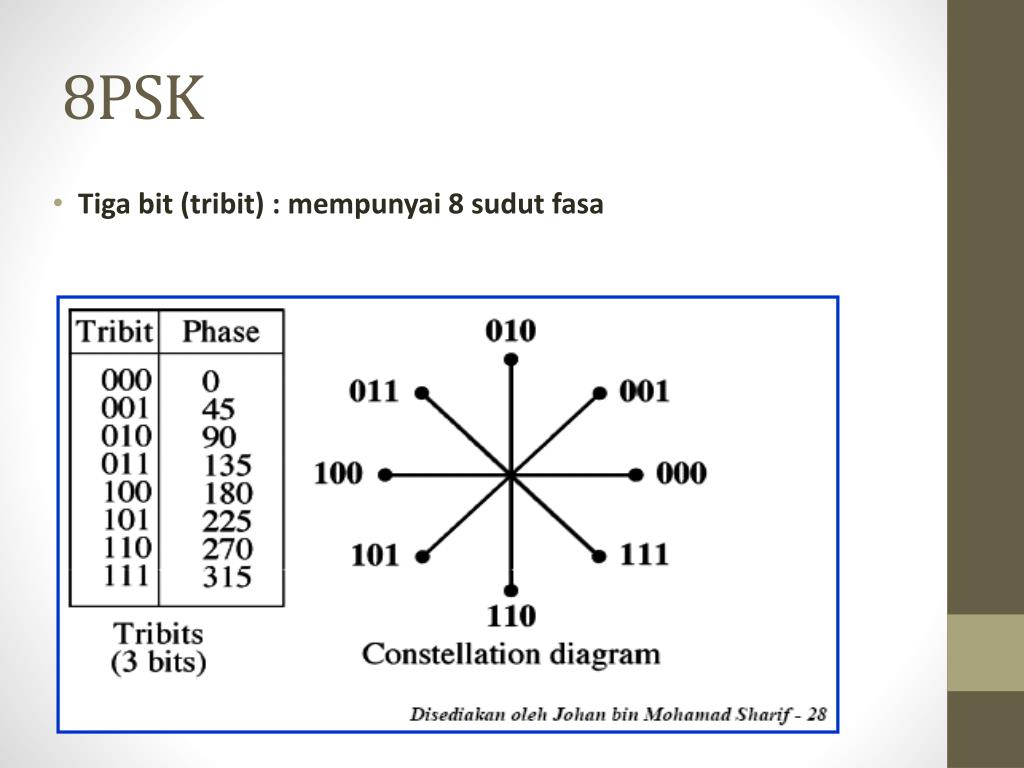

  17. 8PSK • Tiga bit (tribit) : mempunyai 8 sudut fasa

  18. Jumlah Bit dan Baud utk Bit dan Dibit

  19. Jumlah Bit dan Baud utk Tribit dan Quadbit

  20. MODEM • Singkatan dari MOdulator-DEModulator • Ditempatkan pada pemancar dan penerima • Salah satu cara modulasi yang ddipakai ialah FM. misal : frekuensi pembawa = 1700 Hz biner “1” >>frekuensi 2200 Hz biner “0” >> frekuensi 1200 Hz Note: di buku halaman 56, penjelasannya terbalik, frekuensi lebih tinggi mewakili 1 dan lebih rendah mewakili 0

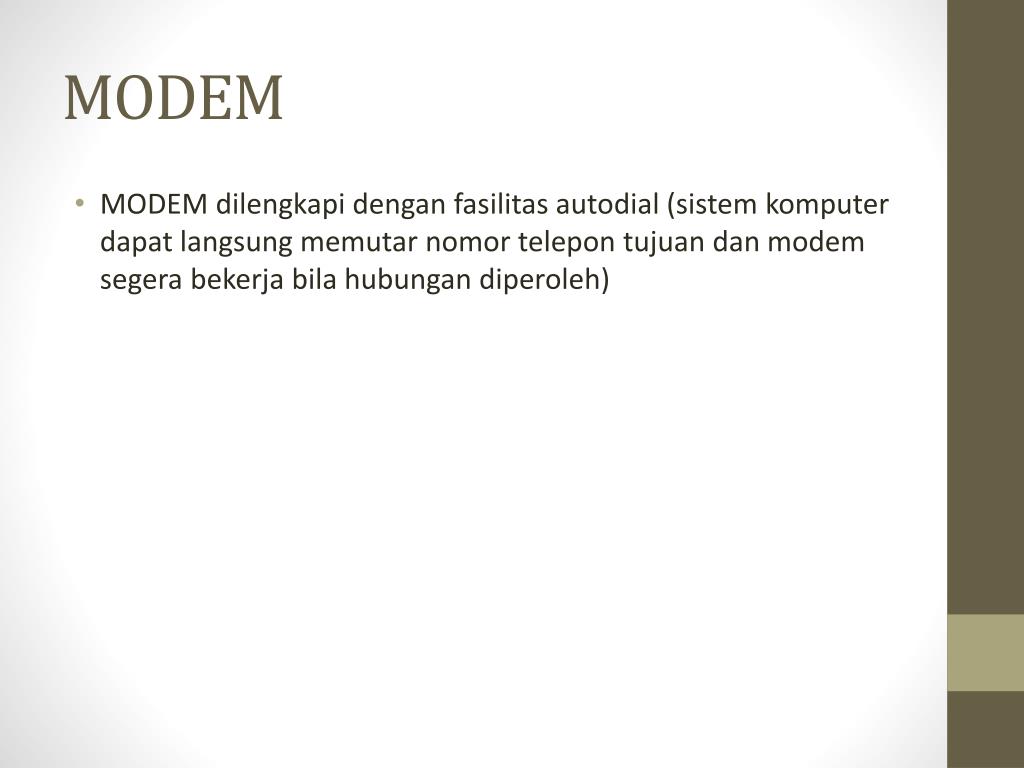

  21. MODEM • MODEM dilengkapi dengan fasilitas autodial (sistem komputer dapat langsung memutar nomor telepon tujuan dan modem segera bekerja bila hubungan diperoleh)

  22. PEMILIHAN MODEM • Modem yg dioperasikan pada saluran telepon disebut voice grade modem • Hal-hal yg perlu diperhatikan pd modem: • Laju transmisi data • Mode komunikasi • Sinkronisasi • Teknik Modulasi • Standar Industri

  23. Laju Transmisi Data • Kecepatan rendah : 600 bps • Kecepatan menengah : 1200 – 2400 bps • Kecepatan tinggi : > 4800 bps

  24. Laju Transmisi • Simplex : satu arah • Half Duplex : dua arah tdk dapat berlangsung bersamaan waktu yg diperlukan utk berganti arah: turnaround time • Full Duplex : dua arah dpt bersamaan • Umumnya dipakai 4 kawat • Dpt jg menggunakan 2 frekuensi pembawa (split frequency band) shg dpt menggunakan 2 kawat • Saluran dipecah menjadi 2 kanal komunikasi (misal kanal 1: 980-1180 Hz dan kanal 2: 650-1850 Hz)

  25. Sinkronisasi • Untuk kecepatan rendah dan menengah digunakan transmisi asinkron • Utk kecepatan tinggi digunakan transmisi sinkron • Sinkronisasi perlu memperhatikan : • Waktu yg menentukan bilamana suatu bit dari data diterima (bit sinchronization) • Bit yg mana dari suatu karakter sudah diterima (character synchronization)

  26. Teknik Modulasi • AM (QAM), FM (FSK), PM (PSK) • Kecepatan rendah yg umum dipakai FSK • Kecepatan tinggi yg umum dipakai PSK

  27. Standar • Utk komunikasi di Amerika Serikat digunakan standar Bell System • Standar internasional dikeluarkan oleh CCITT (Committee Consultative Internetionale de Telegraphique et Telephonique

  28. Standar
