Modulasi

Modulasi

Oleh: Kustanto


Pengertian modulasi
PengertianModulasi

  • Modulasiadalahprosesperubahan (varying) suatugelombangperiodiksehinggamenjadikansuatusinyalmampumembawasuatuinformasi.

  • Denganprosesmodulasi, suatuinformasi (biasanyaberfrekeunsirendah) bisadimasukkankedalamsuatugelombangpembawa, biasanyaberupagelombang sinusberfrekuensitinggi.

  • Terdapattiga parameter kuncipadasuatugelombangsinusiuodalyaitu : amplitudo, fasedanfrekuensi. Ketiga parameter tersebutdapatdimodifikasisesuaidengansinyalinformasi (berfrekuensirendah) untukmembentuksinyal yang termodulasi.


  • Modulasidigunakanuntukmengatasiketidaksesuaiankaraktersinyaldengan media (kanal) yang digunakan.

  • Tanpaprosesmodulasi, informasitidakpraktisdikirimkanmelalui media udara. Contohkasus: Sinyalsuaratidakpraktisditransmisikansecaralangsungmelalui media udaradalambentuksinyalaslinya.


  • Ukuran antenna

    Propagasi/perambatan yang efektif, memerlukanukuran antenna ¼ - ½ daripanjanggelombangsinyal yang akanditransmisikan.

  • Frekuensisinyalsuara: 300-3000Hz

  • Ukuranantena : ¼ - ½ λ (panjanggelombang) darisinyal yang akanditransmisikan


Perhitungan gelombang
PerhitunganGelombang

  • Dimana,

  • λ : panjanggelombang

  • c : kecepatancahaya (3.108)

  • f : frekuensisinyalsuara



Diagram blok siskom radio
Diagram bloksiskom radio

RF power amp

info

info

RF amp

Demodulator

IF

amp

Modulator

Mixer

Local

Oscillator

Carrier

(oscillator)

Oscillatormembangkitkangelombangsinusoidaldenganfrekuensi yang

di-set sesuaikeinginan/rancangan

Informasidikirimdengancara “menitipkan”-nyapadasuatugelombangpembawa (carrier). ProsesinidisebutModulasi


Multiplexing demultiplexing

N info

RF

amp

MUX

MOD

N info

Carrier

RF

amp

IF

amp

DEMUX

DEM

Mix

Local

Osc

Multiplexing - Demultiplexing

Multiplexing: mengirimlebihdarisatuinformasimelaluisatu carrier (pembawa)

Informasi yang dikirimbisaratusanatauribuan; secarabersama-sama memo-

dulasi carrier. Disisipenerimadilakukanprosessebaliknya.

Contoh:jaringantransmisiteleponmenggunakanteknikini.


Sinyal pembawa carrier
Sinyalpembawa (carrier)

  • adalahgelombangsinusoidal (frekuensitunggal) yang ditulissbb:

    Ec(t) = A cos (wct + q)

    dimana:

    A = amplitudo konstan

    wc = frekuensi carrier  konstan

    q = phase carrier  konstan

    dariekspresimatematikdiatasterlihatbahwaada3 parameter yang bisadiubah-ubah agar mengikutiperubahan level/tegangansinyalinformasi; yaituamplitudo, frekuensi, dan phase.



Macam 2 teknik modulasi analog
Macam-2TeknikModulasi: analog

  • Modulasi AMPLITUDO (AM)

    • Amplitude modulation full carrier  utk radio broadcast

    • Double sideband suppressed carrier (DSB-SC)  utkkomunikasi radio

    • Single sideband (SSB) USB (upper sideband), LSB (lower sideband), ISB (independent sideband)  utkkomunikasi radio

    • Vestigial sideband (VSB)  utkpemancar TV

  • ModulasiFrekuensi (FM)

    • Narrowband FM(bandwidth<20kHz) dan wideband FM (bandwidth=150 kHz)

  • Modulasi Phase (PM) disebutjuga indirect FM

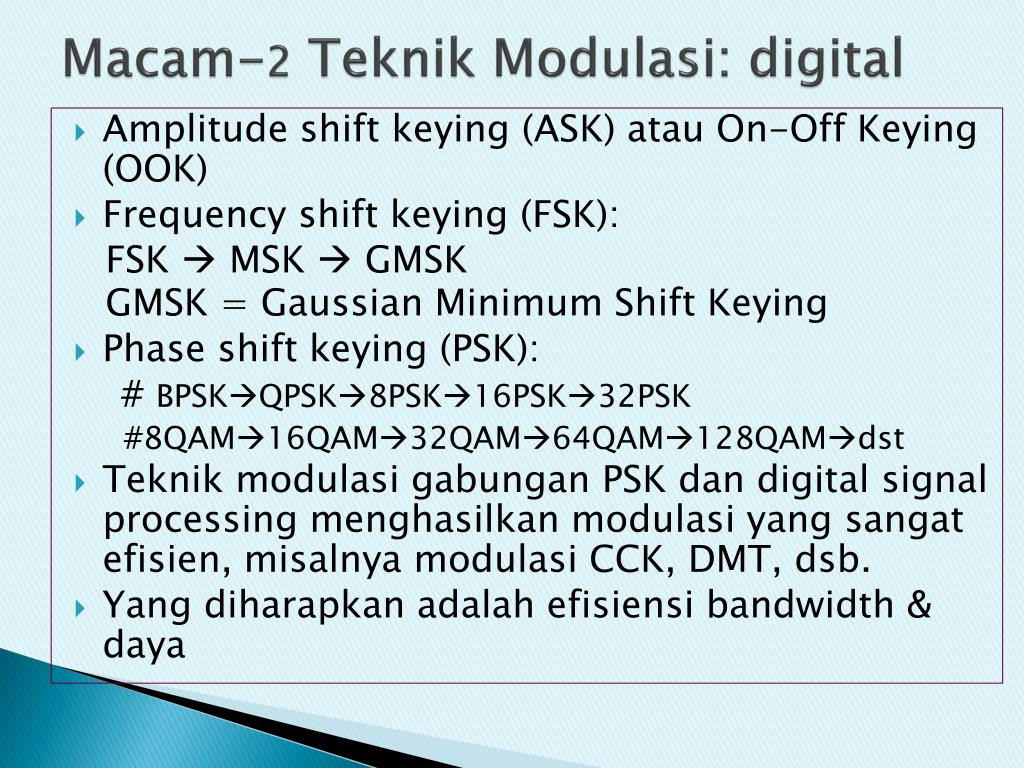

Macam 2 teknik modulasi digital
Macam-2TeknikModulasi: digital

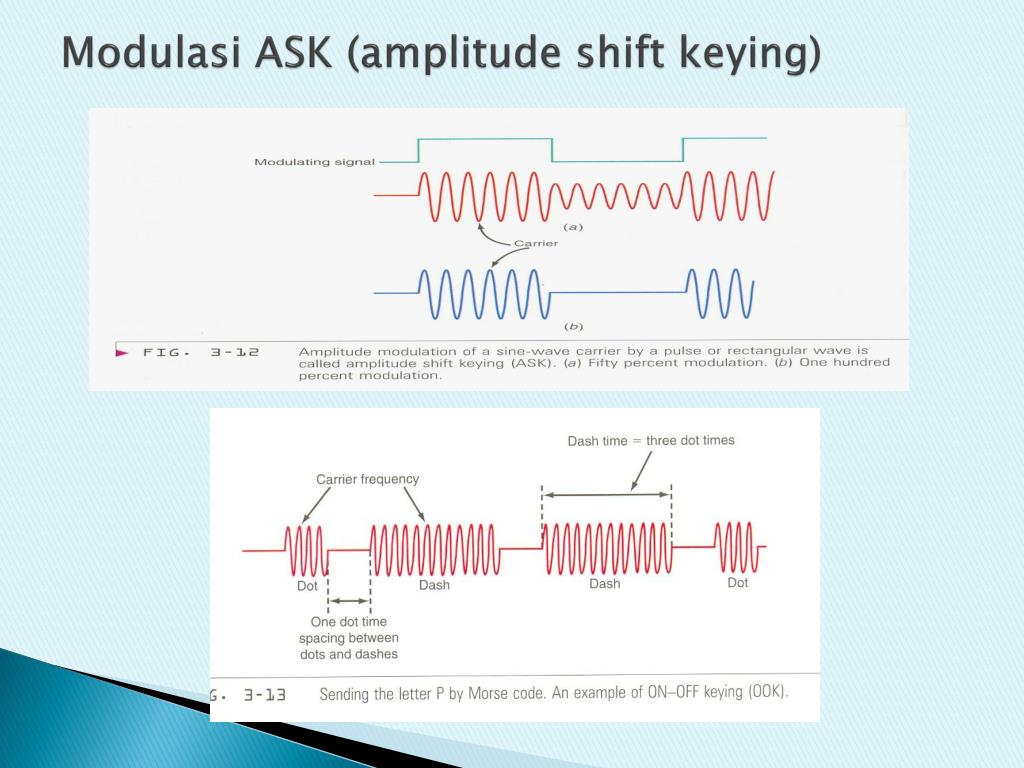

  • Amplitude shift keying (ASK) atau On-Off Keying (OOK)

  • Frequency shift keying (FSK):

    FSK  MSK  GMSK

    GMSK = Gaussian Minimum Shift Keying

  • Phase shift keying (PSK):

    # BPSKQPSK8PSK16PSK32PSK

    #8QAM16QAM32QAM64QAM128QAMdst

  • Teknikmodulasigabungan PSK dan digital signal processing menghasilkanmodulasi yang sangatefisien, misalnyamodulasi CCK, DMT, dsb.

  • Yang diharapkanadalahefisiensi bandwidth & daya


Teknik modulasi spread spektrum ss

spreading

Data

digital

Mod

m-PSK

Power

amp

Random

code

despreading

RF

amp

deMod

m-PSK

Data

digital

Random

code

Teknikmodulasi spread-spektrum (SS)

carrier

DS-SS

Direct sequence SS


Ilustrasi beberapa jenis sinyal
Ilustrasibeberapajenissinyal


Ilustrasi modulasi am fm
IlustrasiModulasi AM & FM

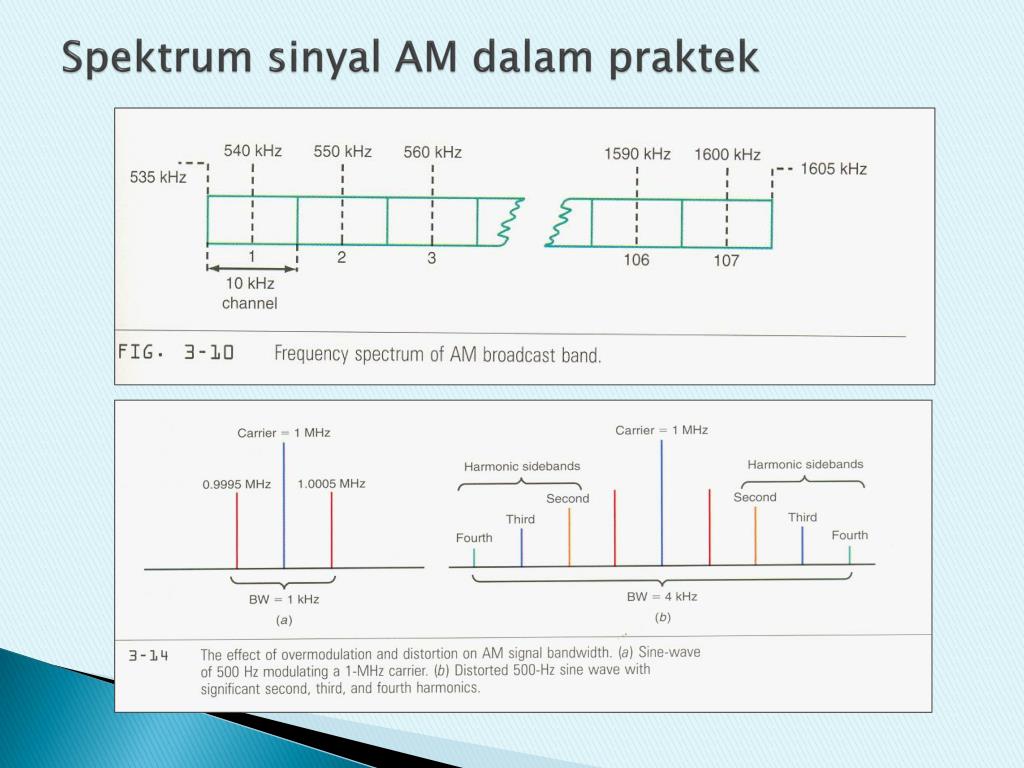

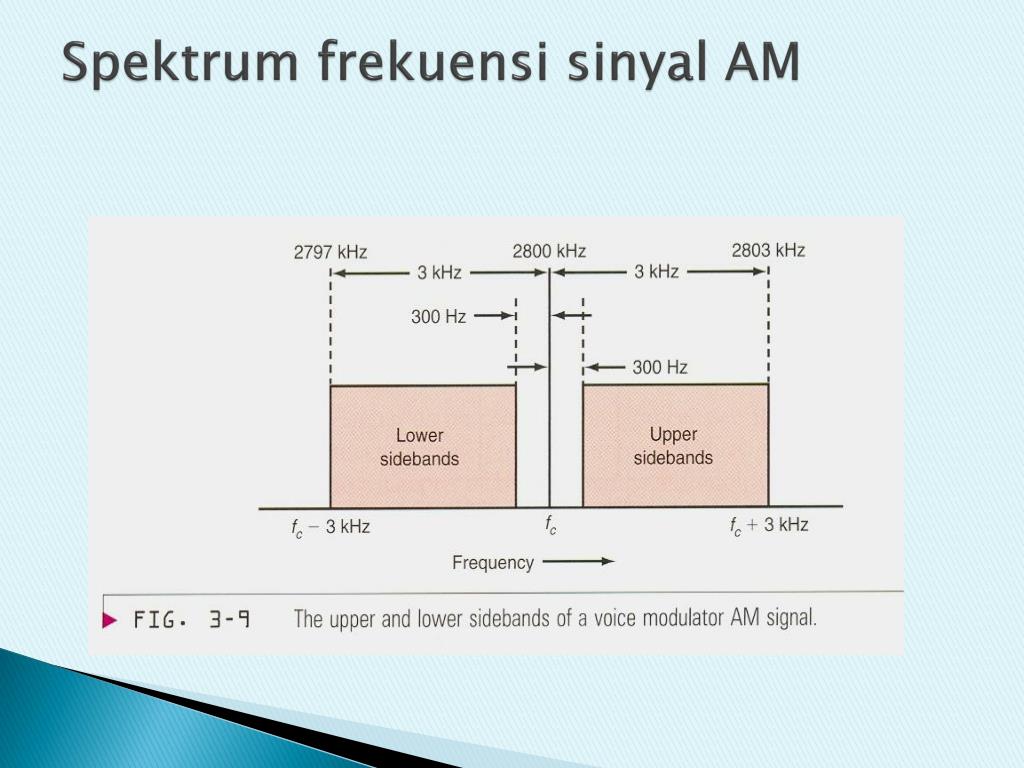

Komponen frekuensi dalam sinyal am
Komponenfrekuensidalamsinyal AM









Modulasi psk phase shift keying
Modulasi PSK (phase shift keying)



Pusat layanan info darurat
Pusatlayanan info-darurat


Sekolah terbuka melalui radio dua arah
Sekolah Terbuka melalui radio duaarah


Contoh perangkat radio komunikasi 2 arah
Contohperangkat radio komunikasi 2-arah


Tugas
Tugas

  • Apaperbedaanantaramodulasi AM, FM dan PM!

  • Jelaskancara kerjadari PCM dan Delta modulasi!

  • Jelaskanpersamaandanperbedaanantarmodulasi analog denganmodulasi digital!

  • Gambarkansinyalmodulasi analog dansinyalmodulasi digital!

  • Dengancaradiskusi, Jelaskanbagaimanateknikpemodulasiansinyalpadateleponseluler!
