Presentation Transcript


Site investigation

دراسة الموقع Site investigation


Site investigation

1- المجاورات Boundaries Climate:

تحديد النمط المعماري للمباني القائمة

تحديد الكتلة والفراغ والنسيج البنائي المستعمل

تحديد المواد المستخدمة بالواجهات

  • 2- عناصر الموقع (بنائية و طبيعية) Site elements والمرافق العامةPublic Utilities

  • بتحديد الموقع والارتفاع عن سطح الأرض أو العمق تحتها لمسارات خطوط الكهرباء والغاز ومواسير المياه والصرف وكابلات التليفونات

  • ارتفاعات المباني المحيطة (يمكن الاستعانة بالصور) Surrounding heights


Site investigation

  • 3- الأبعاد وخطوط التنظيم Site dimensions:

  • يجب الأخذ في الاعتبار القوانين المحدد لخطوط البناء وعلاقتها بخطوط التنظيم لأرض الموقع والمحافظة على العناصر الجمالية في الموقع من اجل اختيار المدخل الرئيسي للمشروع يجب المفاضلة في الأهمية بين الشوارع المحددة للموقع مع اختيار الأفضل منها.


Site topography 4

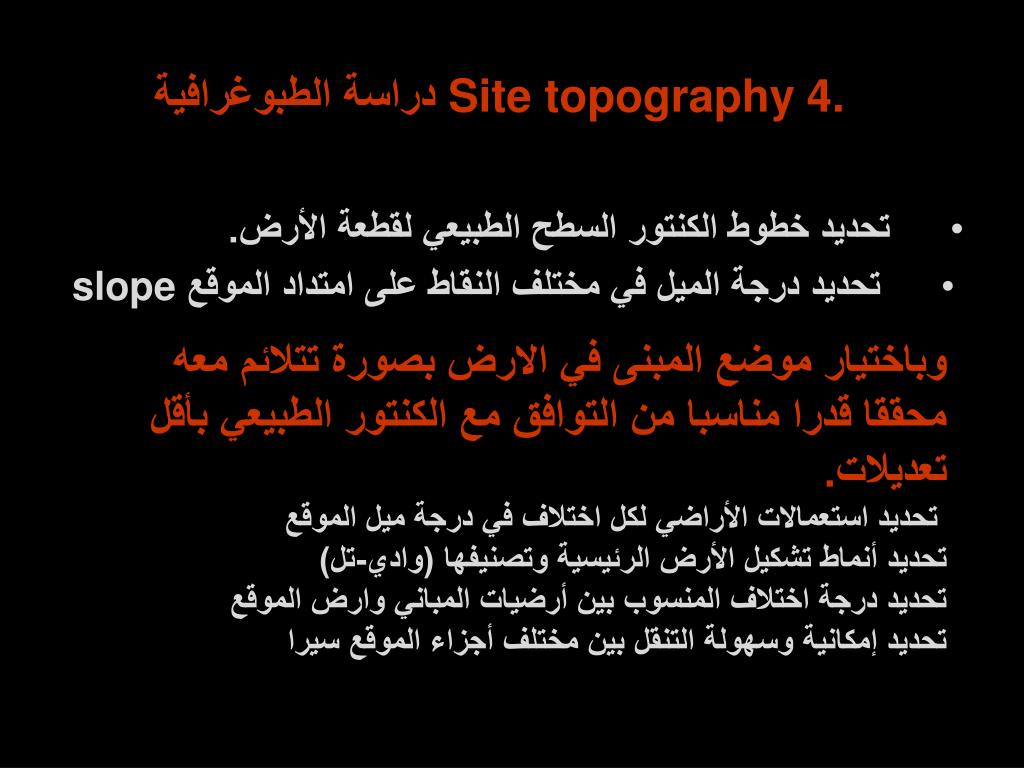

Site topography 4. دراسة الطبوغرافية

  • تحديد خطوط الكنتور السطح الطبيعي لقطعة الأرض.

  • تحديد درجة الميل في مختلف النقاط على امتداد الموقعslope

  • وباختيار موضع المبنى في الارض بصورة تتلائم معه محققا قدرا مناسبا من التوافق مع الكنتور الطبيعي بأقل تعديلات.

  • تحديد استعمالات الأراضي لكل اختلاف في درجة ميل الموقع

    • تحديد أنماط تشكيل الأرض الرئيسية وتصنيفها (وادي-تل)

    • تحديد درجة اختلاف المنسوب بين أرضيات المباني وارض الموقع

    • تحديد إمكانية وسهولة التنقل بين مختلف أجزاء الموقع سيرا


5 traffic paths

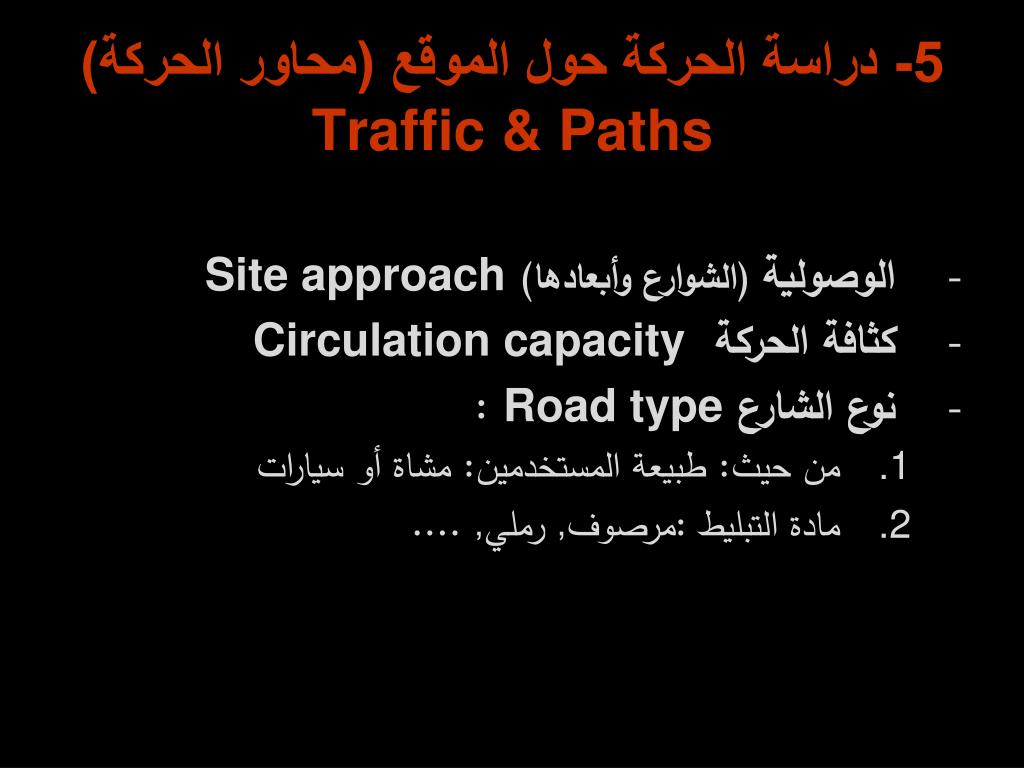

5- دراسة الحركة حول الموقع (محاور الحركة) Traffic & Paths

  • الوصولية (الشوارع وأبعادها)Site approach

  • كثافة الحركة Circulation capacity

  • نوع الشارع Road type :

    • من حيث: طبيعة المستخدمين: مشاة أو سيارات

    • مادة التبليط :مرصوف, رملي, ....


Site investigation

  • 6- دراسة الضوضاء والتلوث

    Pollution (Noise & Dust)


7 views

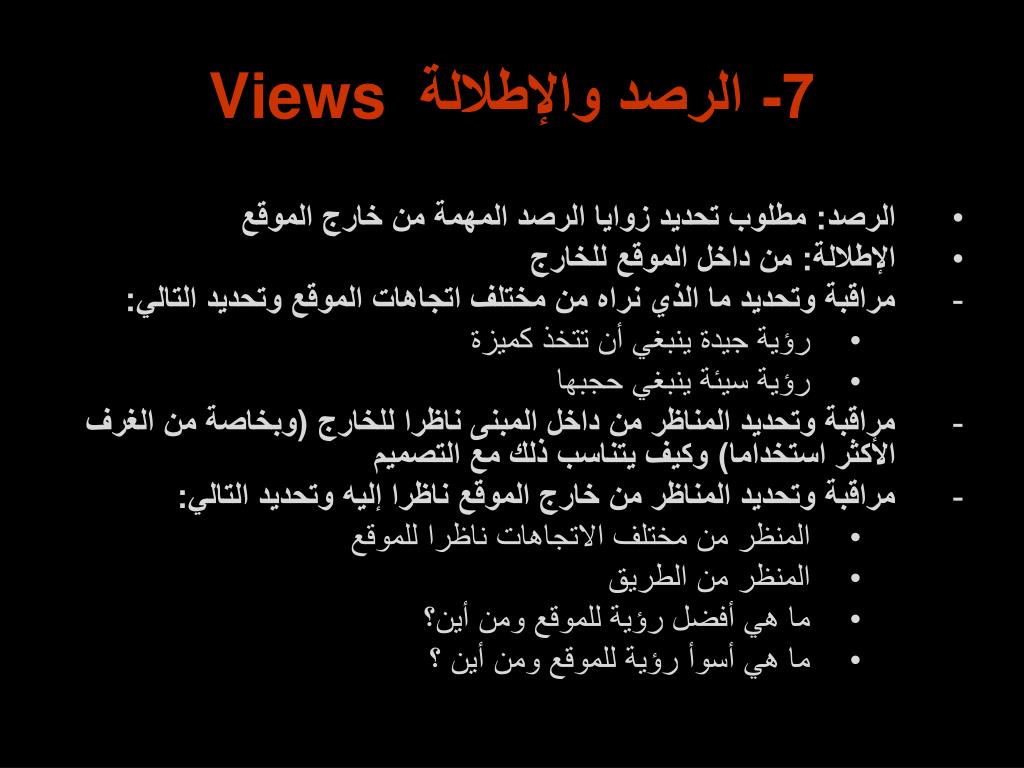

7- الرصد والإطلالة Views

  • الرصد: مطلوب تحديد زوايا الرصد المهمة من خارج الموقع

  • الإطلالة: من داخل الموقع للخارج

    -مراقبة وتحديد ما الذي نراه من مختلف اتجاهات الموقع وتحديد التالي:

    • رؤية جيدة ينبغي أن تتخذ كميزة

    • رؤية سيئة ينبغي حجبها

      -مراقبة وتحديد المناظر من داخل المبنى ناظرا للخارج (وبخاصة من الغرف الأكثر استخداما) وكيف يتناسب ذلك مع التصميم

      -مراقبة وتحديد المناظر من خارج الموقع ناظرا إليه وتحديد التالي:

    • المنظر من مختلف الاتجاهات ناظرا للموقع

    • المنظر من الطريق

    • ما هي أفضل رؤية للموقع ومن أين؟

    • ما هي أسوأ رؤية للموقع ومن أين ؟


8 micro climate

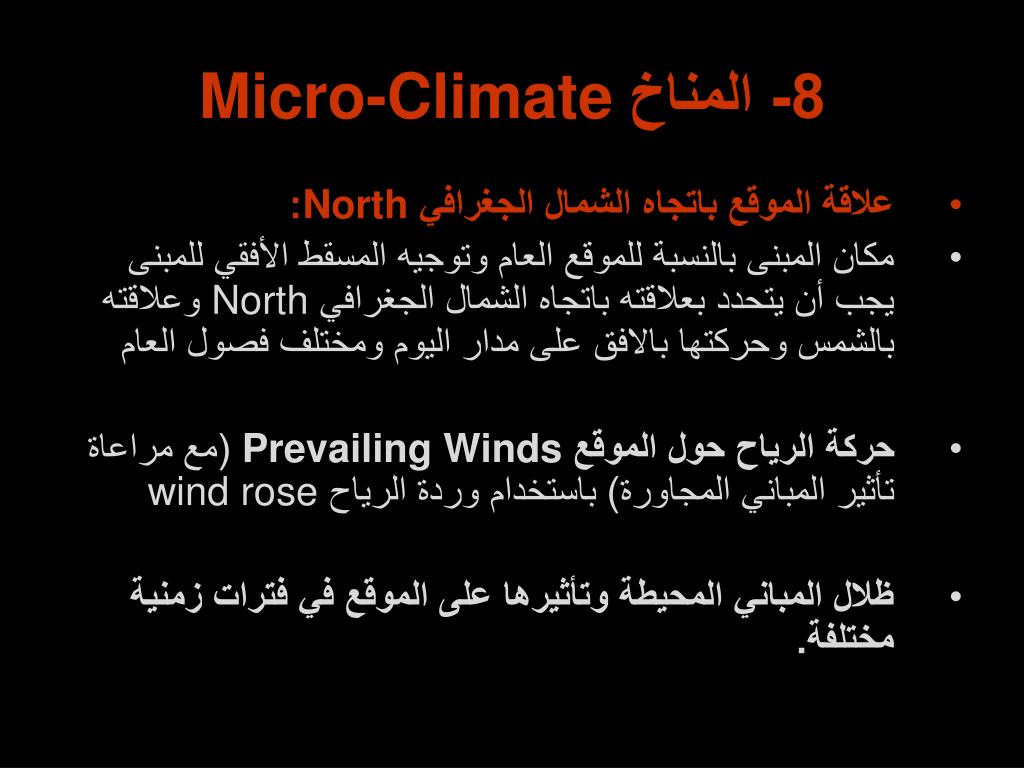

8- المناخ Micro-Climate

  • علاقة الموقع باتجاه الشمال الجغرافي North:

  • مكان المبنى بالنسبة للموقع العام وتوجيه المسقط الأفقي للمبنى يجب أن يتحدد بعلاقته باتجاه الشمال الجغرافي North وعلاقته بالشمس وحركتها بالافق على مدار اليوم ومختلف فصول العام

  • حركة الرياح حول الموقع Prevailing Winds (مع مراعاة تأثير المباني المجاورة) باستخدام وردة الرياحwind rose

  • ظلال المباني المحيطة وتأثيرها على الموقع في فترات زمنية مختلفة.


Site investigation

  • 9- لوحة الاستنتاجات

    Conclusion


Site investigation

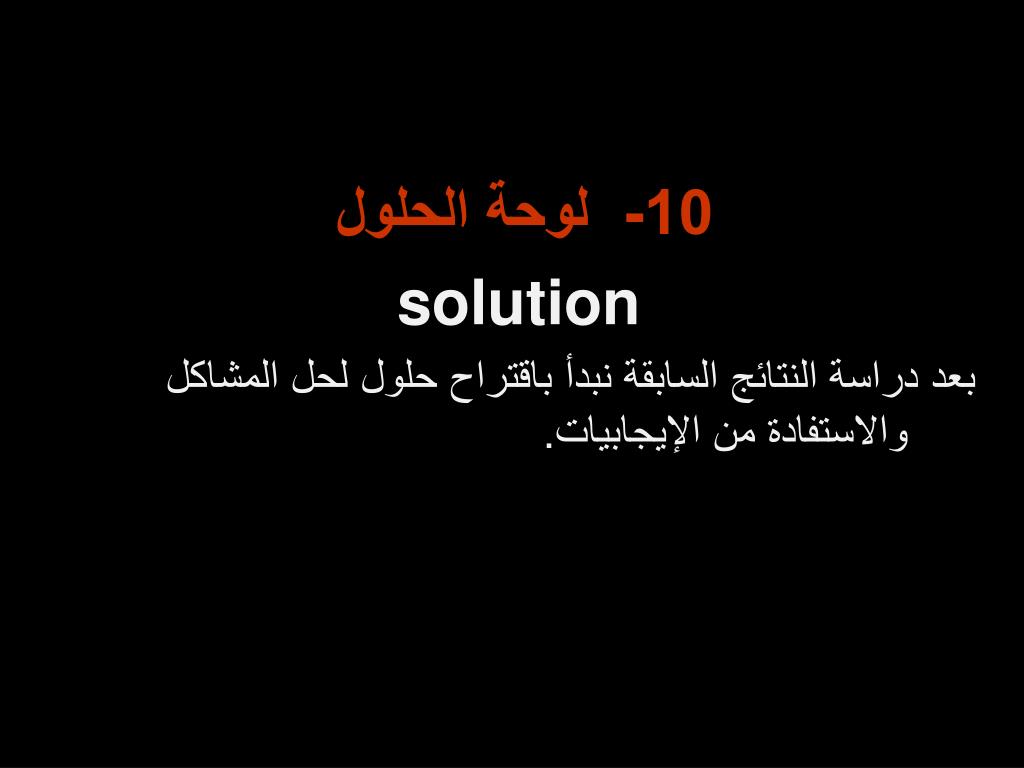

10- لوحة الحلول

solution

بعد دراسة النتائج السابقة نبدأ باقتراح حلول لحل المشاكل والاستفادة من الإيجابيات.


Site investigation

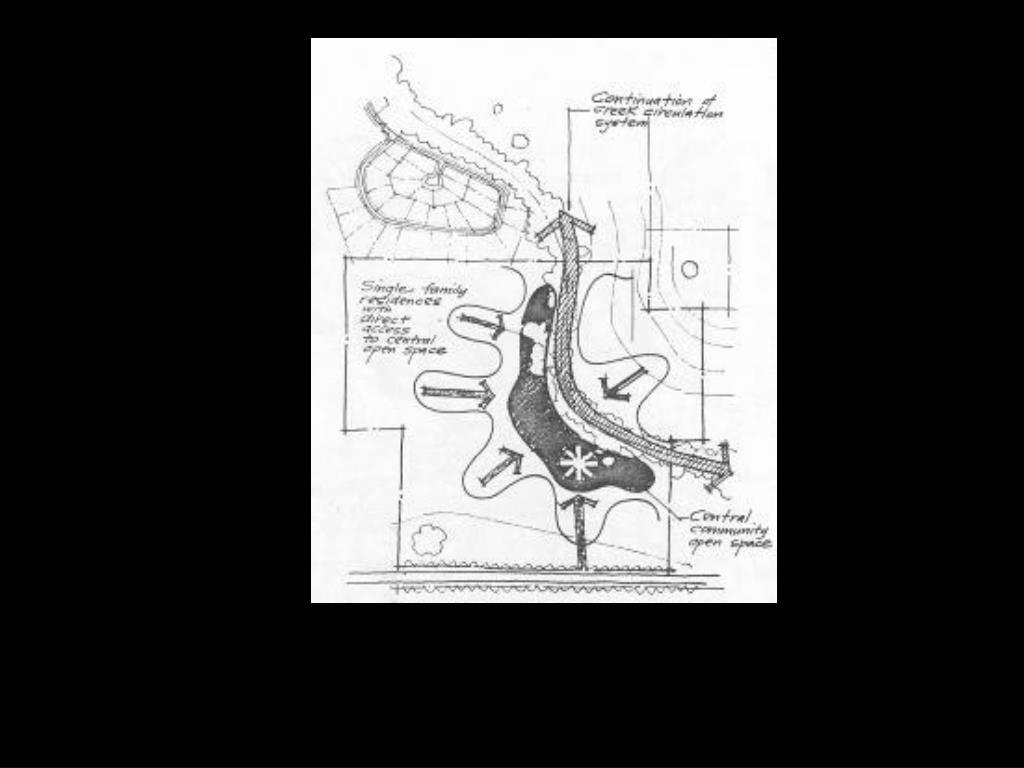

Conceptual Development Plan Example


Site investigation

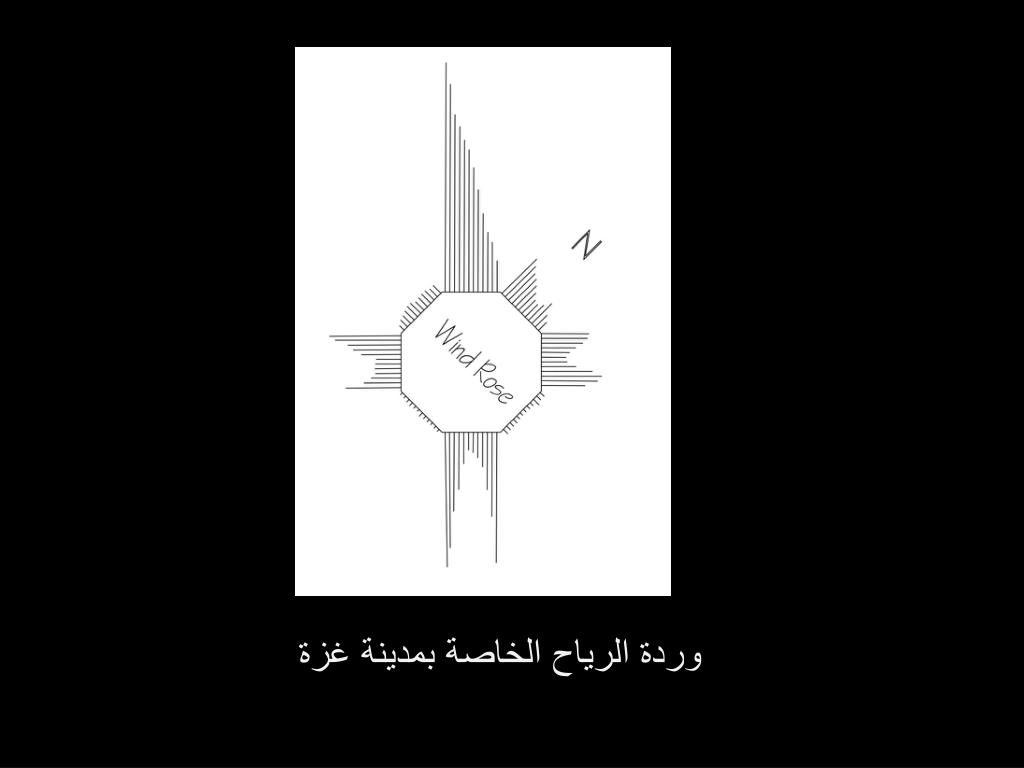

وردة الرياح الخاصة بمدينة غزة


Site investigation

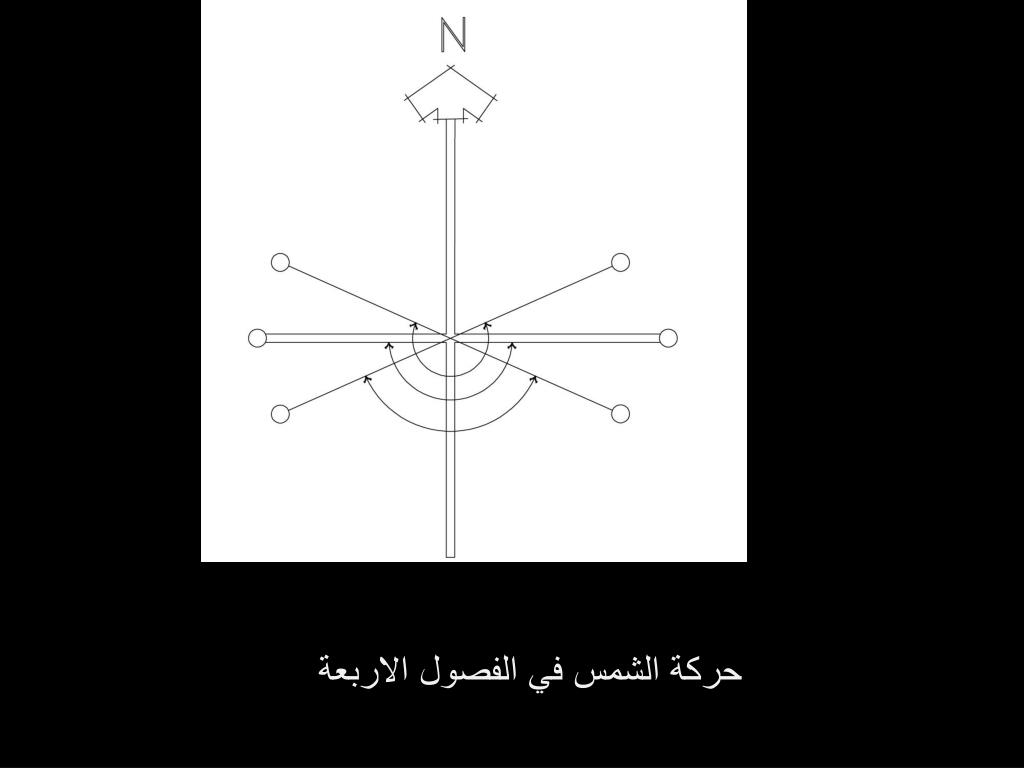

حركة الشمس في الفصول الاربعة
