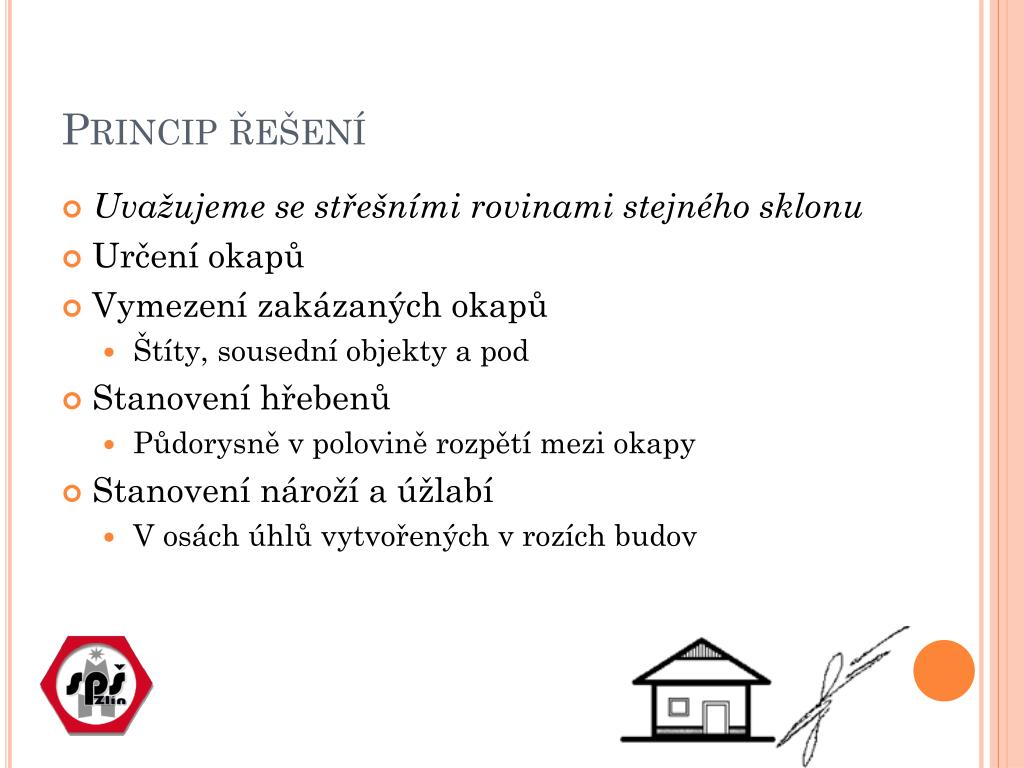

  1. Princip řešení • Uvažujeme se střešními rovinami stejného sklonu • Určení okapů • Vymezení zakázaných okapů • Štíty, sousední objekty a pod • Stanovení hřebenů • Půdorysně v polovině rozpětí mezi okapy • Stanovení nároží a úžlabí • V osách úhlů vytvořených v rozích budov

  2. Odvodnění sedlové střechy • Technicky jednoduché řešení • Dva okapy – spád 0,5 – 1 % • Na jeden svod max. délka 15m.

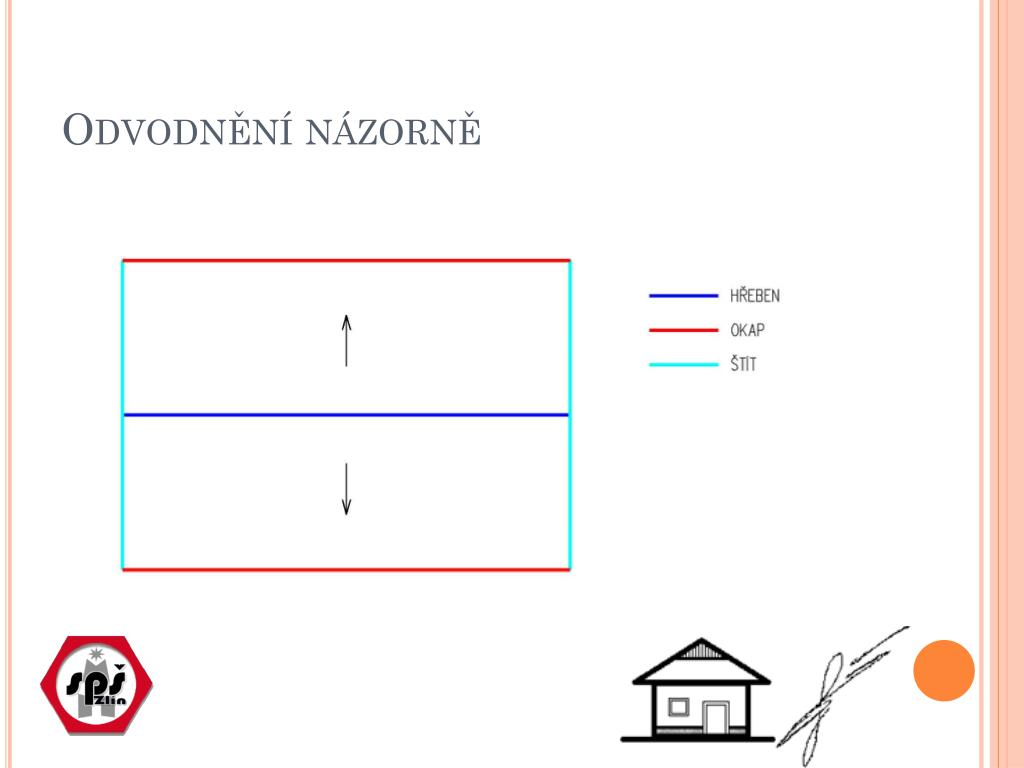

  3. Odvodnění názorně

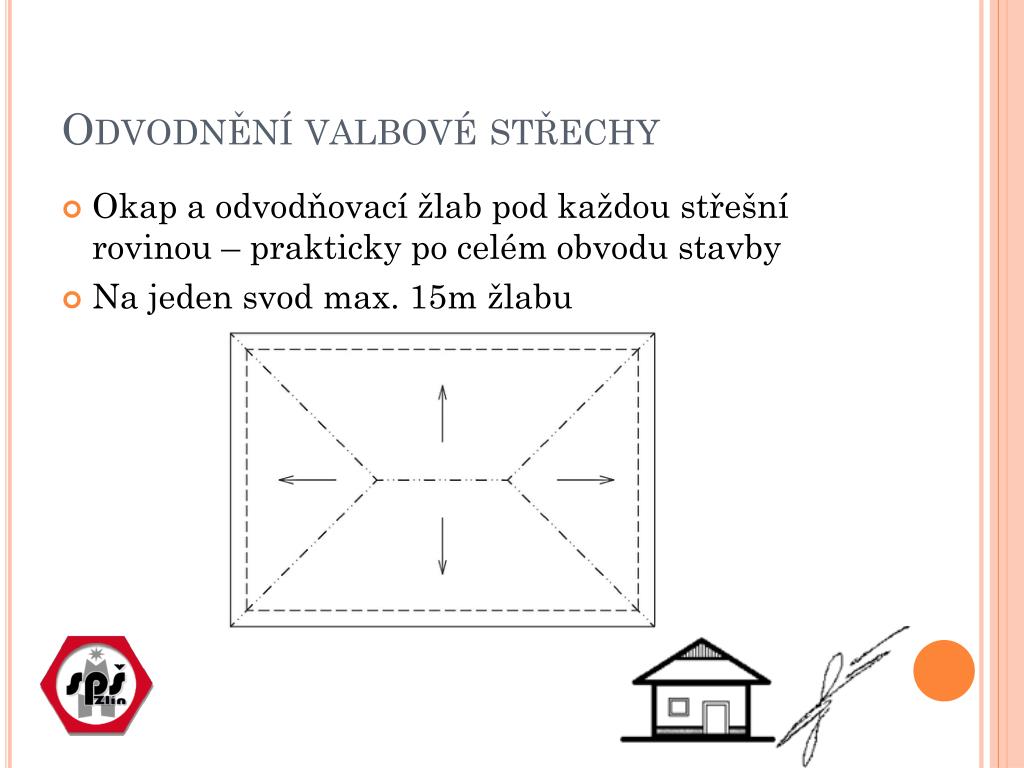

  4. Odvodnění valbové střechy • Okap a odvodňovací žlab pod každou střešní rovinou – prakticky po celém obvodu stavby • Na jeden svod max. 15m žlabu

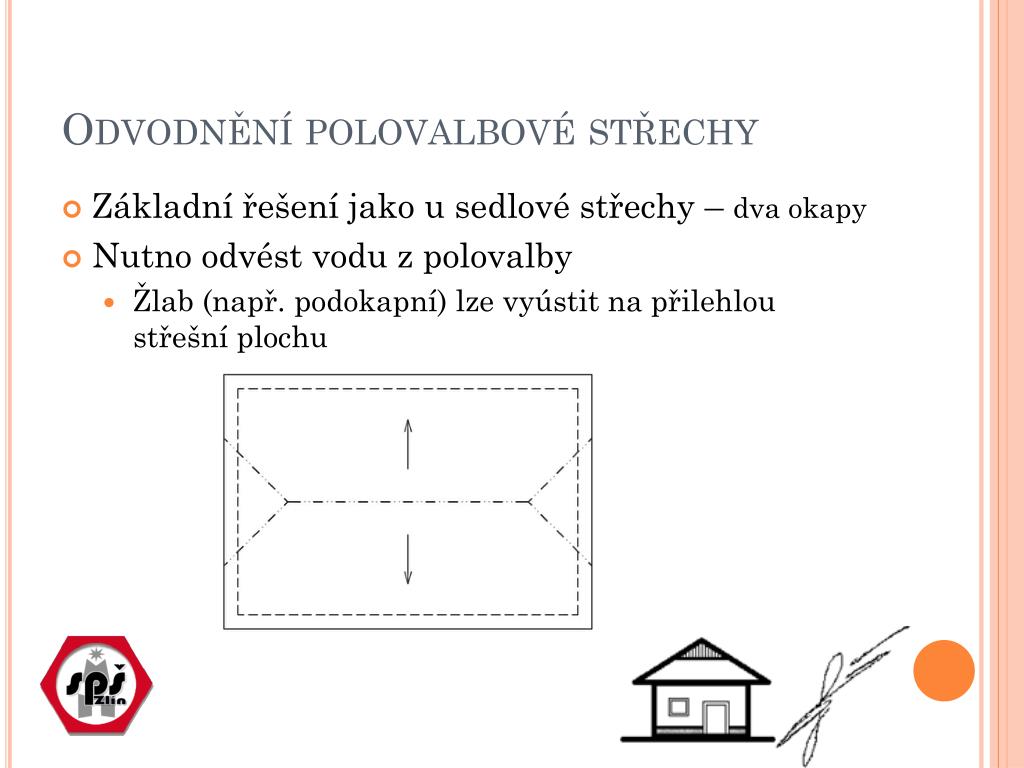

  5. Odvodnění polovalbové střechy • Základní řešení jako u sedlové střechy – dva okapy • Nutno odvést vodu z polovalby • Žlab (např. podokapní) lze vyústit na přilehlou střešní plochu

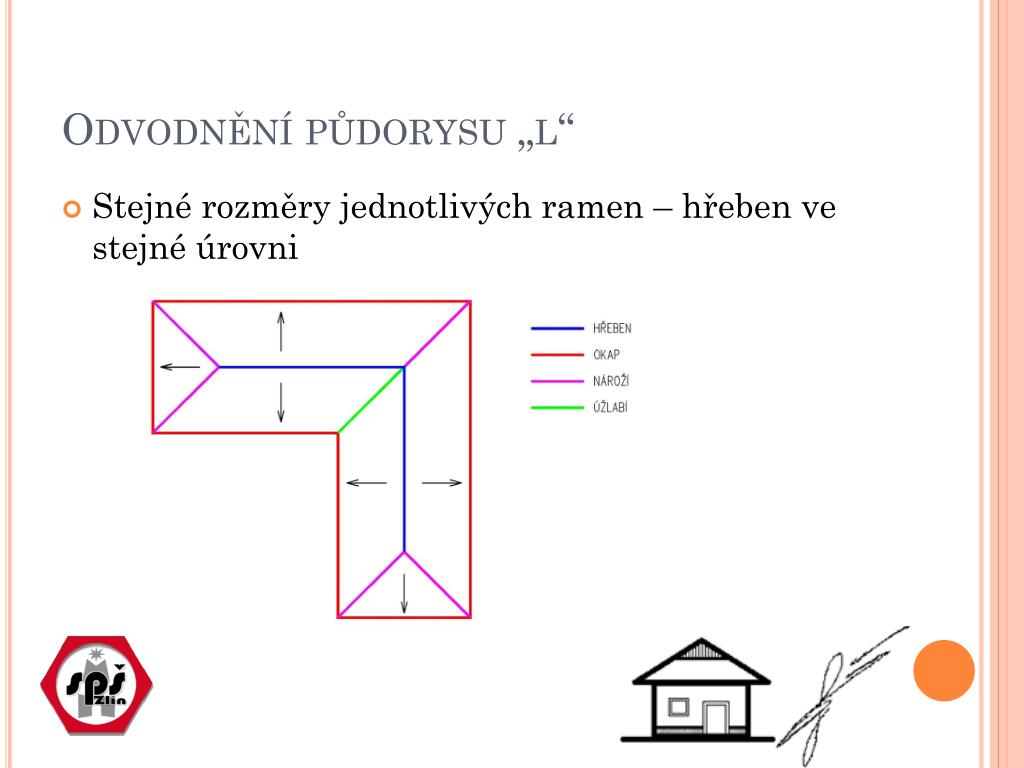

  6. Odvodnění půdorysu „l“ • Stejné rozměry jednotlivých ramen – hřeben ve stejné úrovni

  7. Odvodnění půdorysu „l“ • Různé rozměry jednotlivých ramen – hřeben ve vyšší a nižší úrovni je propojen nárožím

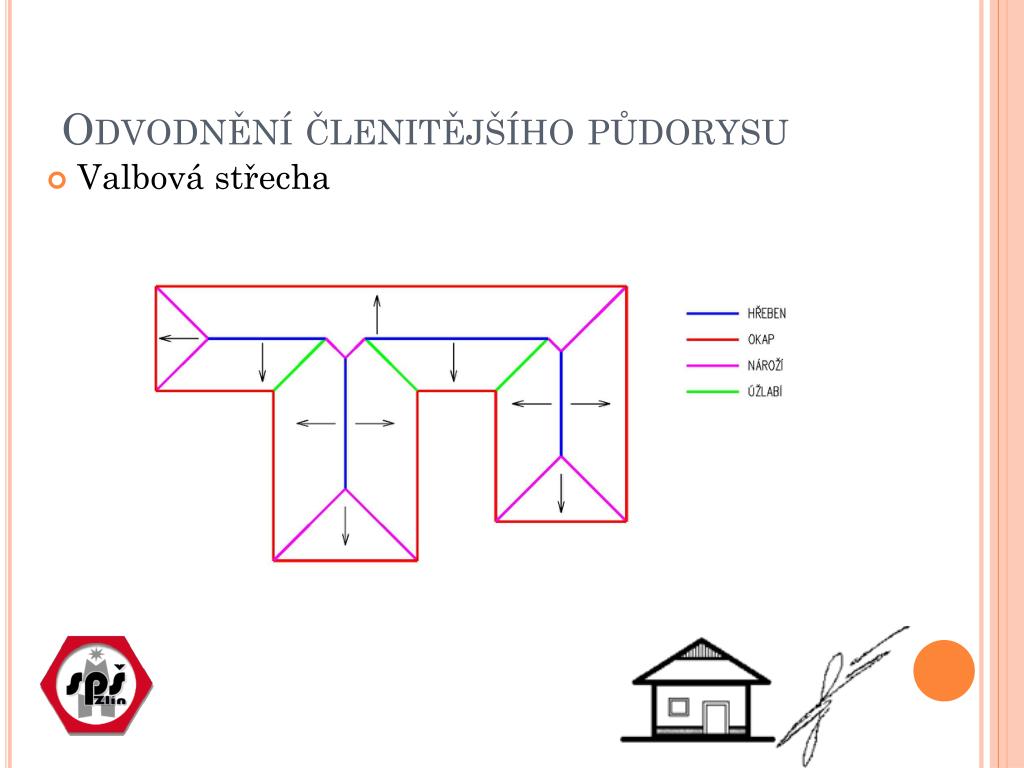

  8. Odvodnění členitějšího půdorysu • Valbová střecha

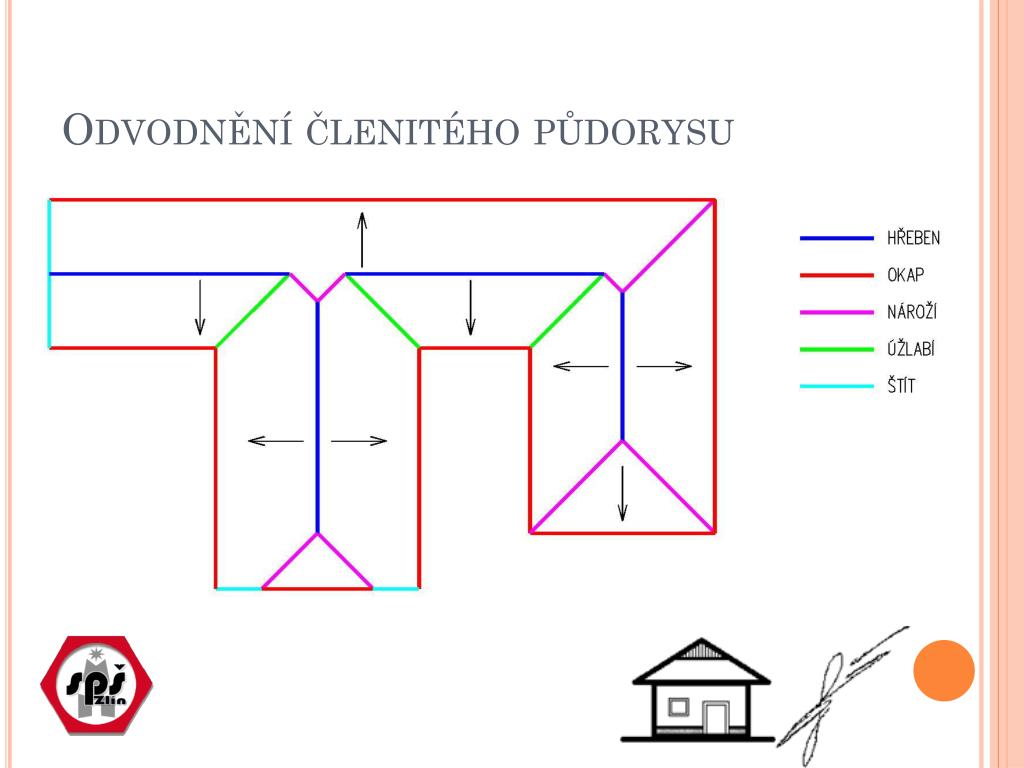

  9. Odvodnění členitého půdorysu • Kombinované tvary střech

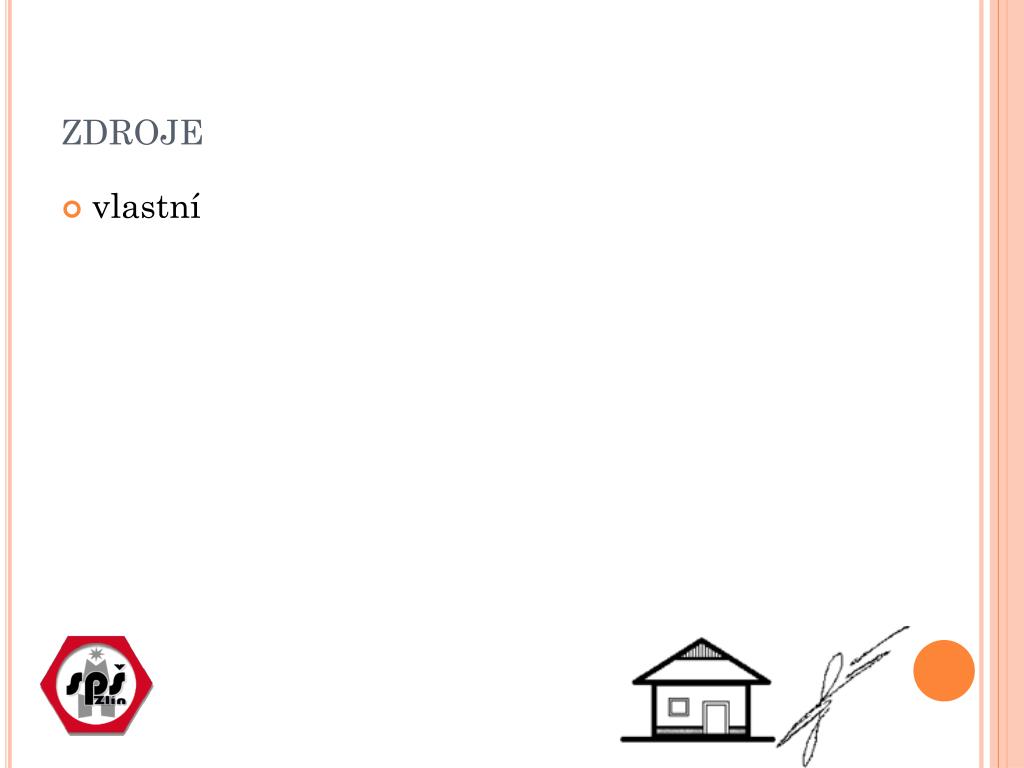

  10. zdroje • vlastní

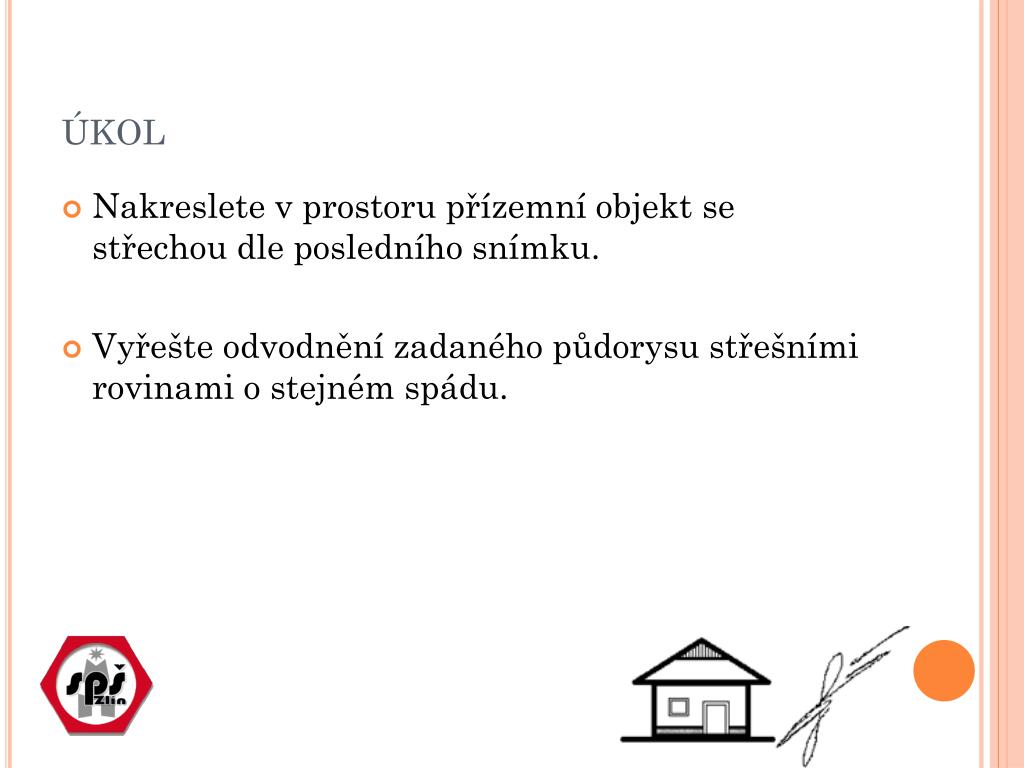

  11. úkol • Nakreslete v prostoru přízemní objekt se střechou dle posledního snímku. • Vyřešte odvodnění zadaného půdorysu střešními rovinami o stejném spádu.
